Складний ніж

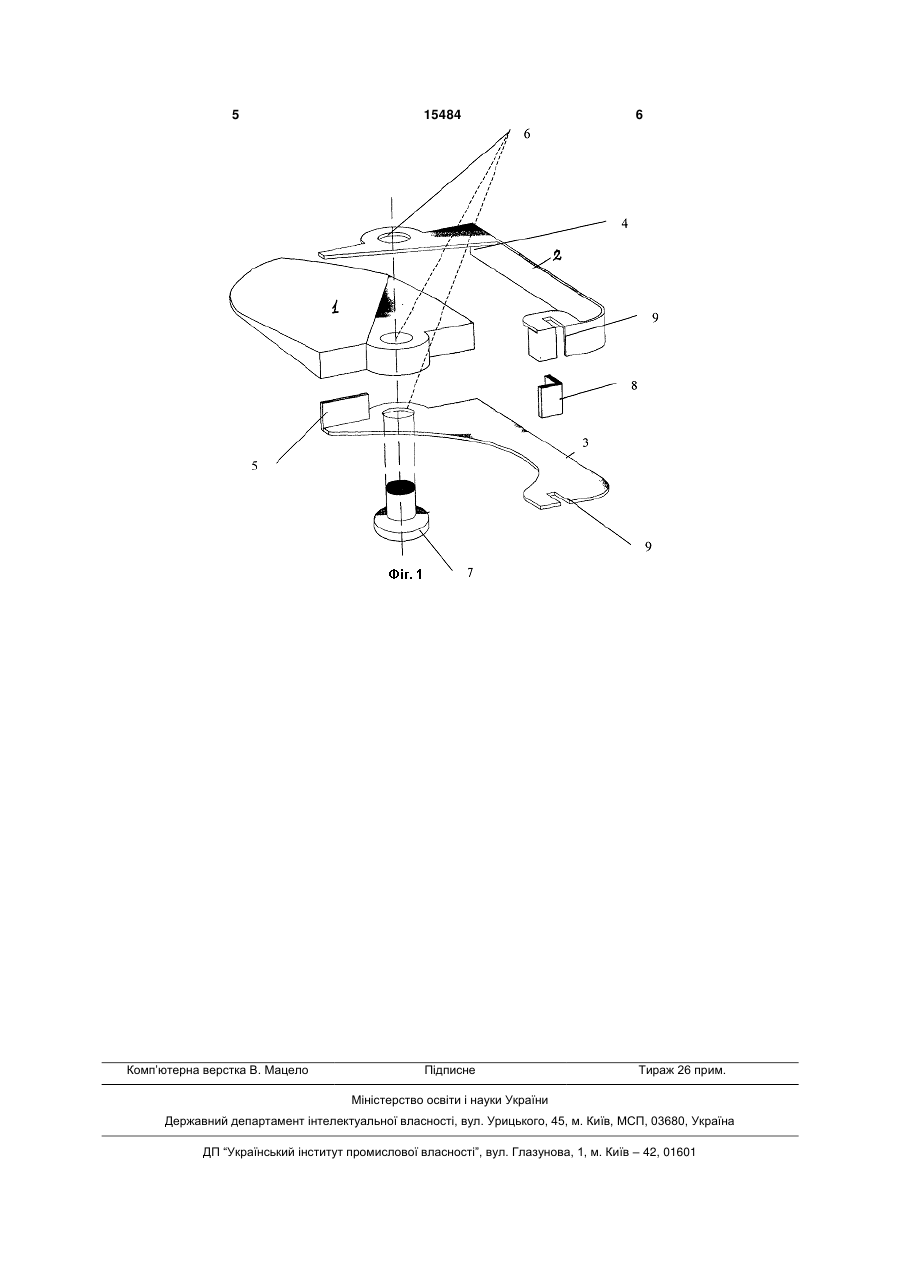

1. Складний ніж, що містить лезо, яке розміщене між двома окремими половинами рукоятки, виконане з можливістю обертання навколо осі, що з'єднує його з обома половинами рукоятки, засіб фіксації тильної частини леза та засіб фіксації половинок рукоятки, який відрізняється тим, що половинки рукоятки виконані у вигляді зігнутих пластин, торець зігнутої частини першої пластини і зігнута частина другої пластини утворюють засіб фіксації леза, при цьому інші зігнуті частини першої і другої пластин мають отвір, що співвісний з отвором в лезі та віссю осі, причому пластини виконані з можливістю обертання одна відносно одної в протилежних напрямках на 180°. 2. Складний ніж за п. 1, який відрізняється тим, що кожна з пластин виконана литтям або згинанням. 3 15484 4 зазначеного раніш з'єднання встановлено засіб зігнутих пластин 2, 3. фіксації леза. - Торець 4 зігнутої частини першої пластини і Основний з недоліків зазначеного раніш склазігнута частина 5 другої пластини утворюють засіб дного ножа є незначна міцність леза або ненадійфіксації леза. на його фіксація, при умові коли упори прикріплюКоли ніж в розкритому стані: торець 4 виконує ють до леза - це обумовлено вибором (підбором) роль упора леза 1, а зігнута частина 5 другої пласматеріалу як для леза (його твердість та інші покатини - підпружинюючого упора. Тоді як, у закритозники) так і для упорів. Крім того, коли упори вигому: товленні як одне ціле з лезом то практично немоторець 4 виконує роль захисту леза 1, а зігнужливо обкувати лезо, а як наслідок незначна та частина 5 другої пластини - фіксуючу. міцність ділянки під упорами. - Співвісного отвору 6, який виконаний на інВ основу корисної моделі поставлене завданшому боці (іншій частині) зігнутих частин пластин ня створити надійний в експлуатації, довговічний 2, 3. Отвори є співвісними з отвором в лезі та віста простий у використанні складний ніж. сю осі 7. Поставлене завдання вирішується шляхом Лезо 1, розміщене між двома половинами рувдосконалення конструктивних елементів та зв'язкоятки 2, 3, і виконане з можливістю обертання ку між ними відомої конструкції, що має лезо, яке навколо осі 7. Як вісь 7 використовують, наприрозміщене між двома окремими половинами рукоклад, заклепку, що з'єднує лезо 1 з обома половиятки, виконане з можливістю обертання навколо нами рукоятки . осі, що з'єднує його з обома половинами рукоятки, Засобу фіксації половинок рукоятки, виконазасіб фіксації тильної частини леза та засіб фіксаний, наприклад у вигляді зігнутої пластини 8, яка ції половинок рукоятки, а саме, згідно з корисною виконана з можливістю зафіксовуватись у співвісмоделлю виконання половинки рукоятки у вигляді ний вирізах 9 пластин кінця рукоятки 2, 3. зігнутих пластин, торець зігнутої частини першої Засіб фіксації може бути виконаний типу "back пластини і зігнута частина другої пластини утвоlock" чи "liner lock" [див. RU 2243084 опублікованорюють засіб фіксації леза; інші зігнуті частини го 27.12.2004р.] або іншим. першої і другої пластин мають отвір, що співвісний Необхідно відмітити, що до зігнутих пластин 2, з отвором в лезі та віссю осі; пластини виконані з 3 можливо прикріпити накладки (не показані), а можливістю обертання одна відносно одної в прокожна з пластин виконана литтям або згинанням. тилежних напрямках на 180°; пластин рукоятки з Накладки можуть бути виконані з дерева, металу, можливістю прикріплення накладок; накладок з пластмаси або їх комбінації чи іншого придатного дерева, металу, пластмаси або їх комбінації чи для використання матеріалу. Кріплення накладок іншого придатного для використання матеріалу; також може бути будь-яким, наприклад, болтовим кріплення болтовим або/та здійснене склеюванням або/та здійсненне склеюванням чи будь-яким мочи будь-яким можливим методом; засобу фіксації жливим методом. половинок рукоятки у вигляді зігнутої пластини, Зазначений раніш засіб фіксує два положення яка виконана з можливістю зафіксовуватись у спіножа: відкритий, закритий, і може мати будь-яке ввісний вирізах пластин рукоятки, розташованих інше конструкційне виконання. на кінцях пластин протилежно до кінців кріплення Ніж працює таким чином: зігнута пластина 8 чи типу "back lock" або "liner lock". висувається з щілин 9 у кінцевій (хвостовій) частиІз раніш зазначеного та із відомого рівня техніні пластин 2, 3, розфіксовуючи, при цьому попереки, можна з впевненістю стверджувати, що заявдній стан (складене або робоче положення). Кожлене конструктивне рішення відповідає умовам на пластина 2, 3, розводиться уздовж площини патентоздатності "Новизна", "Винахідницький рі(затемненої на малюнку), на 180 градусів у противень" та містить достатній набір ознак для здійслежних напрямках. нення, тобто є "Промислово придатним". Новий стан ножа (робоче або складене полоНа Фіг.1 зображена ізометрична проекція осження) фіксується зігнутою пластиною 9. новних деталей ножа. Дана конструкція складного ножа має надійну, Складаний ніж складається з таких основних тверду фіксацію леза, малу кількість деталей, задеталей Фіг.1: безпечує високу технологічність виготовлення і - Леза 1; надійність в експлуатації. - Половинок рукоятки, які виконаної у вигляді 5 Комп’ютерна верстка В. Мацело 15484 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
