Спосіб вироблення шкіряного напівфабрикату

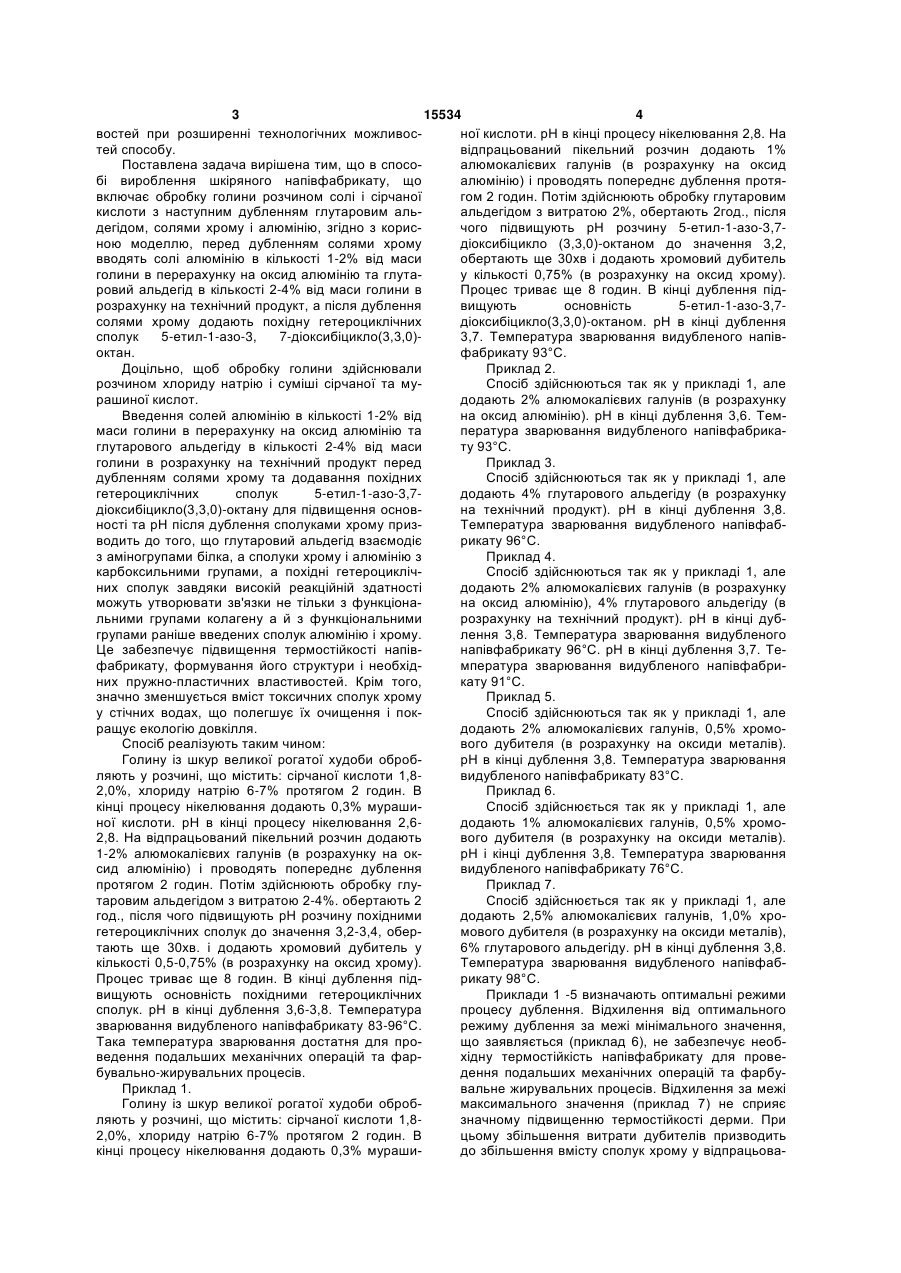

1. Спосіб вироблення шкіряного напівфабрикату, що включає обробку голини розчином солі і сірчаної кислоти з наступним дубленням глутаровим альдегідом, солями хрому і алюмінію, який 3 15534 4 востей при розширенні технологічних можливосної кислоти. рН в кінці процесу нікелювання 2,8. На тей способу. відпрацьований пікельний розчин додають 1% Поставлена задача вирішена тим, що в спосоалюмокалієвих галунів (в розрахунку на оксид бі вироблення шкіряного напівфабрикату, що алюмінію) і проводять попереднє дублення протявключає обробку голини розчином солі і сірчаної гом 2 годин. Потім здійснюють обробку глутаровим кислоти з наступним дубленням глутаровим альальдегідом з витратою 2%, обертають 2год., після дегідом, солями хрому і алюмінію, згідно з корисчого підвищують рН розчину 5-етил-1-азо-3,7ною моделлю, перед дубленням солями хрому діоксибіцикло (3,3,0)-октаном до значення 3,2, вводять солі алюмінію в кількості 1-2% від маси обертають ще 30хв і додають хромовий дубитель голини в перерахунку на оксид алюмінію та глутау кількості 0,75% (в розрахунку на оксид хрому). ровий альдегід в кількості 2-4% від маси голини в Процес триває ще 8 годин. В кінці дублення підрозрахунку на технічний продукт, а після дублення вищують основність 5-етил-1-азо-3,7солями хрому додають похідну гетероциклічних діоксибіцикло(3,3,0)-октаном. рН в кінці дублення сполук 5-етил-1-азо-3, 7-діоксибіцикло(3,3,0)3,7. Температура зварювання видубленого напівоктан. фабрикату 93°С. Доцільно, щоб обробку голини здійснювали Приклад 2. розчином хлориду натрію і суміші сірчаної та муСпосіб здійснюються так як у прикладі 1, але рашиної кислот. додають 2% алюмокалієвих галунів (в розрахунку Введення солей алюмінію в кількості 1-2% від на оксид алюмінію). рН в кінці дублення 3,6. Теммаси голини в перерахунку на оксид алюмінію та пература зварювання видубленого напівфабрикаглутарового альдегіду в кількості 2-4% від маси ту 93°С. голини в розрахунку на технічний продукт перед Приклад 3. дубленням солями хрому та додавання похідних Спосіб здійснюються так як у прикладі 1, але гетероциклічних сполук 5-етил-1-азо-3,7додають 4% глутарового альдегіду (в розрахунку діоксибіцикло(3,3,0)-октану для підвищення основна технічний продукт). рН в кінці дублення 3,8. ності та рН після дублення сполуками хрому призТемпература зварювання видубленого напівфабводить до того, що глутаровий альдегід взаємодіє рикату 96°С. з аміногрупами білка, а сполуки хрому і алюмінію з Приклад 4. карбоксильними групами, а похідні гетероциклічСпосіб здійснюються так як у прикладі 1, але них сполук завдяки високій реакційній здатності додають 2% алюмокалієвих галунів (в розрахунку можуть утворювати зв'язки не тільки з функціонана оксид алюмінію), 4% глутарового альдегіду (в льними групами колагену а й з функціональними розрахунку на технічний продукт). рН в кінці дубгрупами раніше введених сполук алюмінію і хрому. лення 3,8. Температура зварювання видубленого Це забезпечує підвищення термостійкості напівнапівфабрикату 96°С. рН в кінці дублення 3,7. Тефабрикату, формування його структури і необхідмпература зварювання видубленого напівфабриних пружно-пластичних властивостей. Крім того, кату 91°С. значно зменшується вміст токсичних сполук хрому Приклад 5. у стічних водах, що полегшує їх очищення і покСпосіб здійснюються так як у прикладі 1, але ращує екологію довкілля. додають 2% алюмокалієвих галунів, 0,5% хромоСпосіб реалізують таким чином: вого дубителя (в розрахунку на оксиди металів). Голину із шкур великої рогатої худоби обробрН в кінці дублення 3,8. Температура зварювання ляють у розчині, що містить: сірчаної кислоти 1,8видубленого напівфабрикату 83°С. 2,0%, хлориду натрію 6-7% протягом 2 годин. В Приклад 6. кінці процесу нікелювання додають 0,3% мурашиСпосіб здійснюється так як у прикладі 1, але ної кислоти. рН в кінці процесу нікелювання 2,6додають 1% алюмокалієвих галунів, 0,5% хромо2,8. На відпрацьований пікельний розчин додають вого дубителя (в розрахунку на оксиди металів). 1-2% алюмокалієвих галунів (в розрахунку на окрН і кінці дублення 3,8. Температура зварювання сид алюмінію) і проводять попереднє дублення видубленого напівфабрикату 76°С. протягом 2 годин. Потім здійснюють обробку глуПриклад 7. таровим альдегідом з витратою 2-4%. обертають 2 Спосіб здійснюється так як у прикладі 1, але год., після чого підвищують рН розчину похідними додають 2,5% алюмокалієвих галунів, 1,0% хрогетероциклічних сполук до значення 3,2-3,4, обермового дубителя (в розрахунку на оксиди металів), тають ще 30хв. і додають хромовий дубитель у 6% глутарового альдегіду. рН в кінці дублення 3,8. кількості 0,5-0,75% (в розрахунку на оксид хрому). Температура зварювання видубленого напівфабПроцес триває ще 8 годин. В кінці дублення підрикату 98°С. вищують основність похідними гетероциклічних Приклади 1 -5 визначають оптимальні режими сполук. рН в кінці дублення 3,6-3,8. Температура процесу дублення. Відхилення від оптимального зварювання видубленого напівфабрикату 83-96°С. режиму дублення за межі мінімального значення, Така температура зварювання достатня для прощо заявляється (приклад 6), не забезпечує необведення подальших механічних операцій та фархідну термостійкість напівфабрикату для провебувально-жирувальних процесів. дення подальших механічних операцій та фарбуПриклад 1. вальне жирувальних процесів. Відхилення за межі Голину із шкур великої рогатої худоби обробмаксимального значення (приклад 7) не сприяє ляють у розчині, що містить: сірчаної кислоти 1,8значному підвищенню термостійкості дерми. При 2,0%, хлориду натрію 6-7% протягом 2 годин. В цьому збільшення витрати дубителів призводить кінці процесу нікелювання додають 0,3% мурашидо збільшення вмісту сполук хрому у відпрацьова 5 15534 6 них розчинах, ускладнює очищення стічних вод, Якісні показники напівфабрикату одержаного що обумовить підвищення собівартості готових за оптимальними режимами наведені в таблиці. шкір. Таблиця. Показник Межа міцності при розтягуванні, МПа Видовження при напруженні 9,8 МПа, % Видовження при розриванні, % Вміст, %: - вологи - сполук хрому - речовин, які екстрагуються органічними розчинниками 1 35,7 40,0 95,5 За прикладами 2 3 4 32,0 36,5 34,7 44,0 52,0 41,0 93 111,5 93 5 44,8 32,0 90 Найближчий аналог 16,0 32,6 44,5 12,0 1,4 12,2 1,5 12,2 1,3 14,0 1,3 13,5 1,4 11,2 2,7 9,3 10,7 10,3 9,7 8,3 10,3 Як свідчать дані таблиці та прикладів, напівфабрикат, отриманий за способом, що заявляється, має необхідну термостійкість, міцність, еласти Комп’ютерна верстка Л. Ціхановська чність. За органолептичною оцінкою напівфабрикат м'який і наповнений. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
