Спосіб поділення матеріалів за тертям
Номер патенту: 15834
Опубліковано: 17.07.2006
Автори: Мостика Юрій Сергійович, Гребенюк Леонід Захарійович, Шутов Валерій Юрійович
Формула / Реферат

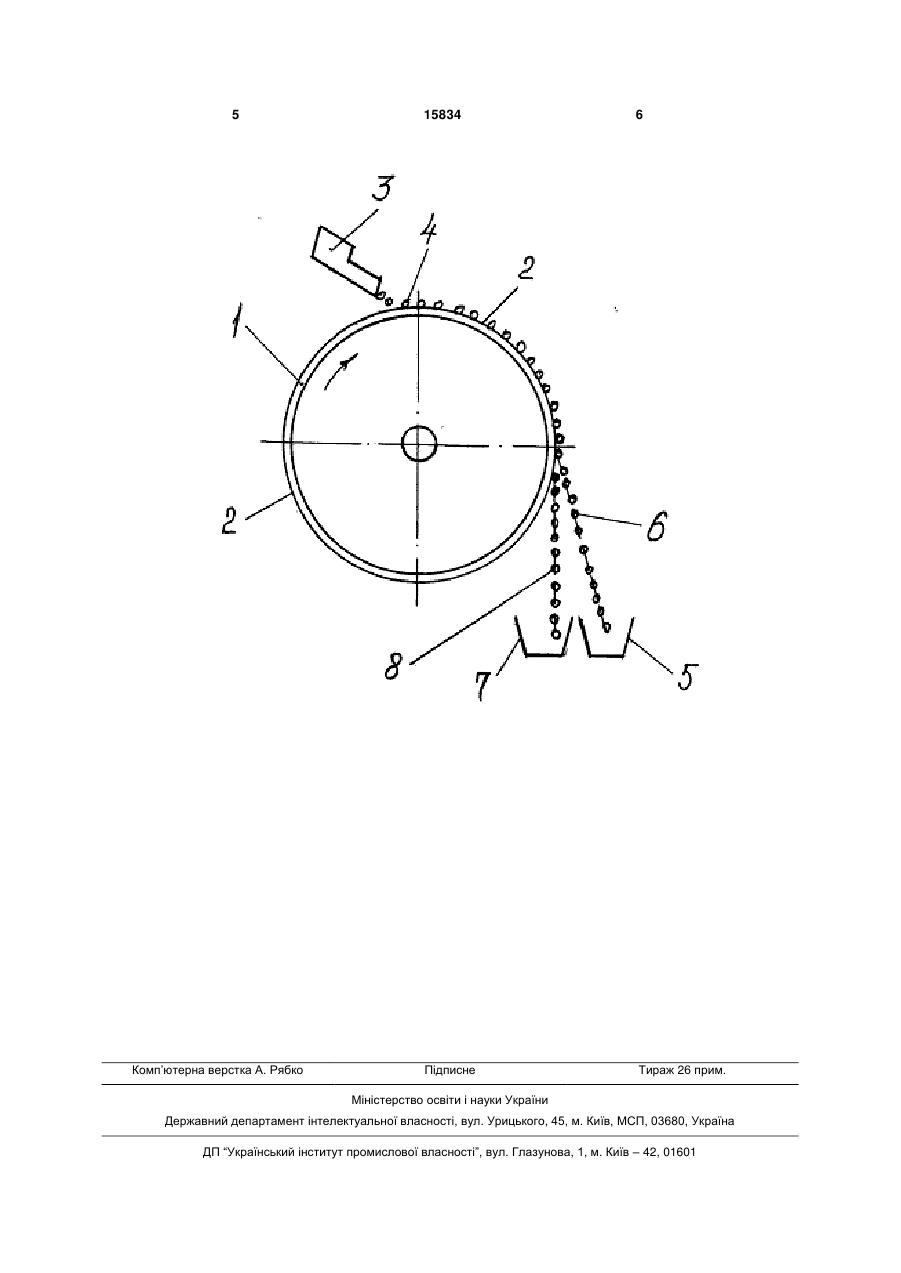

1. Спосіб поділення матеріалів за тертям, який включає подачу первинного матеріалу на зовнішню поверхню обертового барабана сепаратора, переміщення первинного матеріалу обертовим барабаном, відділення частинок матеріалів сукупною дією гравітаційних та відцентрових сил, подачу частинок матеріалів, що поділились, в приймачі, який відрізняється тим, що до подачі первинного матеріалу на зовнішню поверхню обертового барабана сепаратора підбирають фрикційні властивості еталонної поверхні з забезпеченням різниці коефіцієнтів тертя ковзання поділюваних матеріалів по цій поверхні не менше 0,4 і задають підібрані фрикційні властивості еталонної поверхні на зовнішній поверхні барабана сепаратора.
2. Спосіб за п. 1, який відрізняється тим, що фрикційні властивості еталонної поверхні підбирають за висотою мікронерівностей поверхні.
3. Спосіб за п. 1, який відрізняється тим, що фрикційні властивості еталонної поверхні підбирають за матеріалом поверхні.
Текст

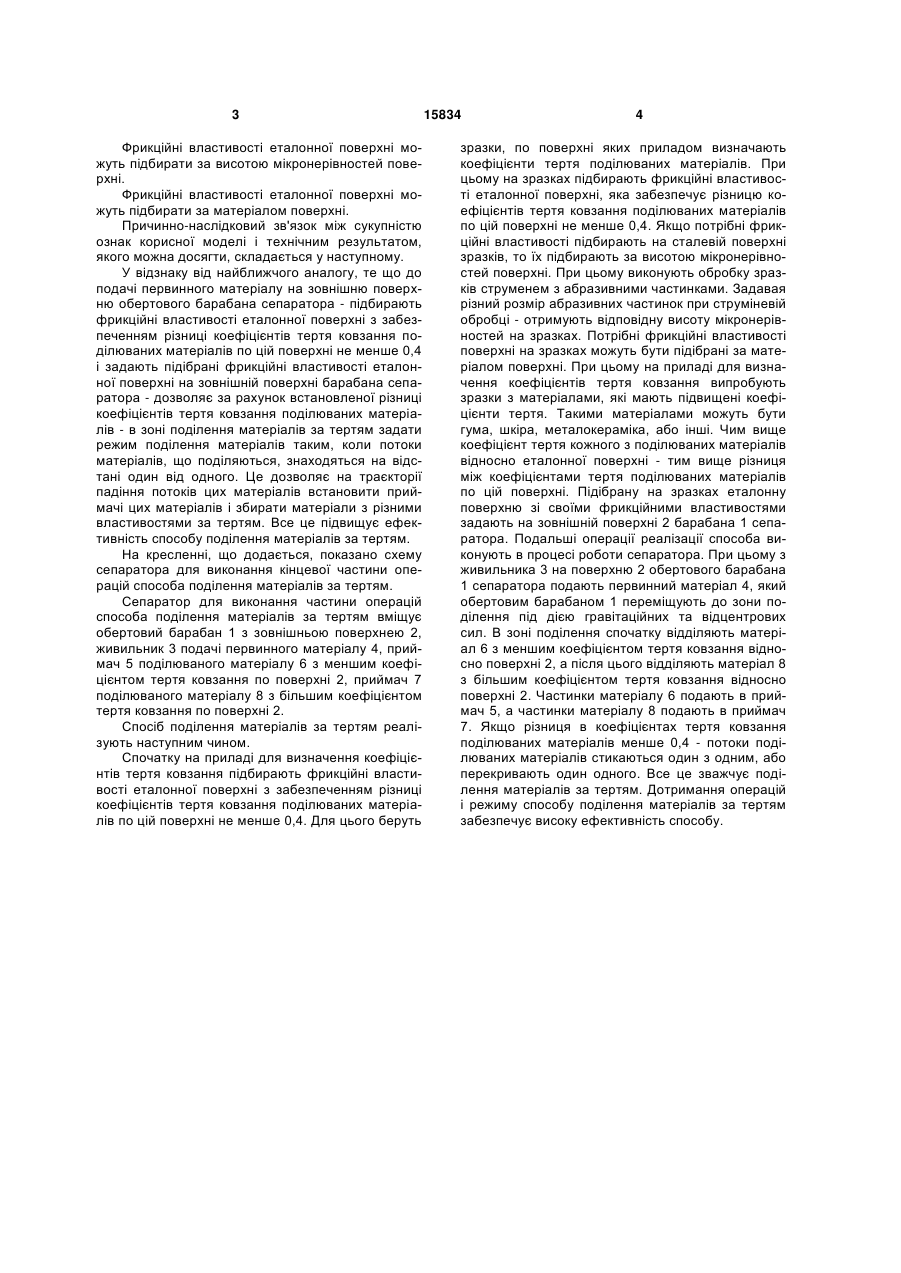

1. Спосіб поділення матеріалів за тертям, який включає подачу первинного матеріалу на зовнішню поверхню обертового барабана сепаратора, переміщення первинного матеріалу обертовим барабаном, відділення частинок матеріалів сукупною дією гравітаційних та відцентрових сил, подачу частинок матеріалів, що поділились, в 3 Фрикційні властивості еталонної поверхні можуть підбирати за висотою мікронерівностей поверхні. Фрикційні властивості еталонної поверхні можуть підбирати за матеріалом поверхні. Причинно-наслідковий зв'язок між сукупністю ознак корисної моделі і технічним результатом, якого можна досягти, складається у наступному. У відзнаку від найближчого аналогу, те що до подачі первинного матеріалу на зовнішню поверхню обертового барабана сепаратора - підбирають фрикційні властивості еталонної поверхні з забезпеченням різниці коефіцієнтів тертя ковзання поділюваних матеріалів по цій поверхні не менше 0,4 і задають підібрані фрикційні властивості еталонної поверхні на зовнішній поверхні барабана сепаратора - дозволяє за рахунок встановленої різниці коефіцієнтів тертя ковзання поділюваних матеріалів - в зоні поділення матеріалів за тертям задати режим поділення матеріалів таким, коли потоки матеріалів, що поділяються, знаходяться на відстані один від одного. Це дозволяє на траєкторії падіння потоків цих матеріалів встановити приймачі цих матеріалів і збирати матеріали з різними властивостями за тертям. Все це підвищує ефективність способу поділення матеріалів за тертям. На кресленні, що додається, показано схему сепаратора для виконання кінцевої частини операцій способа поділення матеріалів за тертям. Сепаратор для виконання частини операцій способа поділення матеріалів за тертям вміщує обертовий барабан 1 з зовнішньою поверхнею 2, живильник 3 подачі первинного матеріалу 4, приймач 5 поділюваного матеріалу 6 з меншим коефіцієнтом тертя ковзання по поверхні 2, приймач 7 поділюваного матеріалу 8 з більшим коефіцієнтом тертя ковзання по поверхні 2. Спосіб поділення матеріалів за тертям реалізують наступним чином. Спочатку на приладі для визначення коефіцієнтів тертя ковзання підбирають фрикційні властивості еталонної поверхні з забезпеченням різниці коефіцієнтів тертя ковзання поділюваних матеріалів по цій поверхні не менше 0,4. Для цього беруть 15834 4 зразки, по поверхні яких приладом визначають коефіцієнти тертя поділюваних матеріалів. При цьому на зразках підбирають фрикційні властивості еталонної поверхні, яка забезпечує різницю коефіцієнтів тертя ковзання поділюваних матеріалів по цій поверхні не менше 0,4. Якщо потрібні фрикційні властивості підбирають на сталевій поверхні зразків, то їх підбирають за висотою мікронерівностей поверхні. При цьому виконують обробку зразків струменем з абразивними частинками. Задавая різний розмір абразивних частинок при струміневій обробці - отримують відповідну висоту мікронерівностей на зразках. Потрібні фрикційні властивості поверхні на зразках можуть бути підібрані за матеріалом поверхні. При цьому на приладі для визначення коефіцієнтів тертя ковзання випробують зразки з матеріалами, які мають підвищені коефіцієнти тертя. Такими матеріалами можуть бути гума, шкіра, металокераміка, або інші. Чим вище коефіцієнт тертя кожного з поділюваних матеріалів відносно еталонної поверхні - тим вище різниця між коефіцієнтами тертя поділюваних матеріалів по цій поверхні. Підібрану на зразках еталонну поверхню зі своїми фрикційними властивостями задають на зовнішній поверхні 2 барабана 1 сепаратора. Подальші операції реалізації способа виконують в процесі роботи сепаратора. При цьому з живильника 3 на поверхню 2 обертового барабана 1 сепаратора подають первинний матеріал 4, який обертовим барабаном 1 переміщують до зони поділення під дією гравітаційних та відцентрових сил. В зоні поділення спочатку відділяють матеріал 6 з меншим коефіцієнтом тертя ковзання відносно поверхні 2, а після цього відділяють матеріал 8 з більшим коефіцієнтом тертя ковзання відносно поверхні 2. Частинки матеріалу 6 подають в приймач 5, а частинки матеріалу 8 подають в приймач 7. Якщо різниця в коефіцієнтах тертя ковзання поділюваних матеріалів менше 0,4 - потоки поділюваних матеріалів стикаються один з одним, або перекривають один одного. Все це зважчує поділення матеріалів за тертям. Дотримання операцій і режиму способу поділення матеріалів за тертям забезпечує високу ефективність способу. 5 Комп’ютерна верстка А. Рябко 15834 6 Підписне Тираж26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod of separation of materials by friction
Автори англійськоюHrebeniuk Leonid Zakharovych, Mostyka Yurii Serhiiovych, Shutov Valerii Yuriiovych
Назва патенту російськоюСпособ разделения материалов по трению
Автори російськоюГребенюк Леонид Захарович, Мостика Юрий Сергеевич, Мостыка Юрий Сергеевич, Шутов Валерий Юрьевич
МПК / Мітки
МПК: B07B 13/14
Мітки: матеріалів, поділення, спосіб, тертям
