Спосіб зварювання тертям обертовим диском та пристрій для його здійснення
Номер патенту: 69459
Опубліковано: 15.09.2004
Автори: Патон Борис Євгенович, Лобанов Леонід Михайлович, Лисак Василь Васильович, Іщенко Анатолій Якович
Формула / Реферат

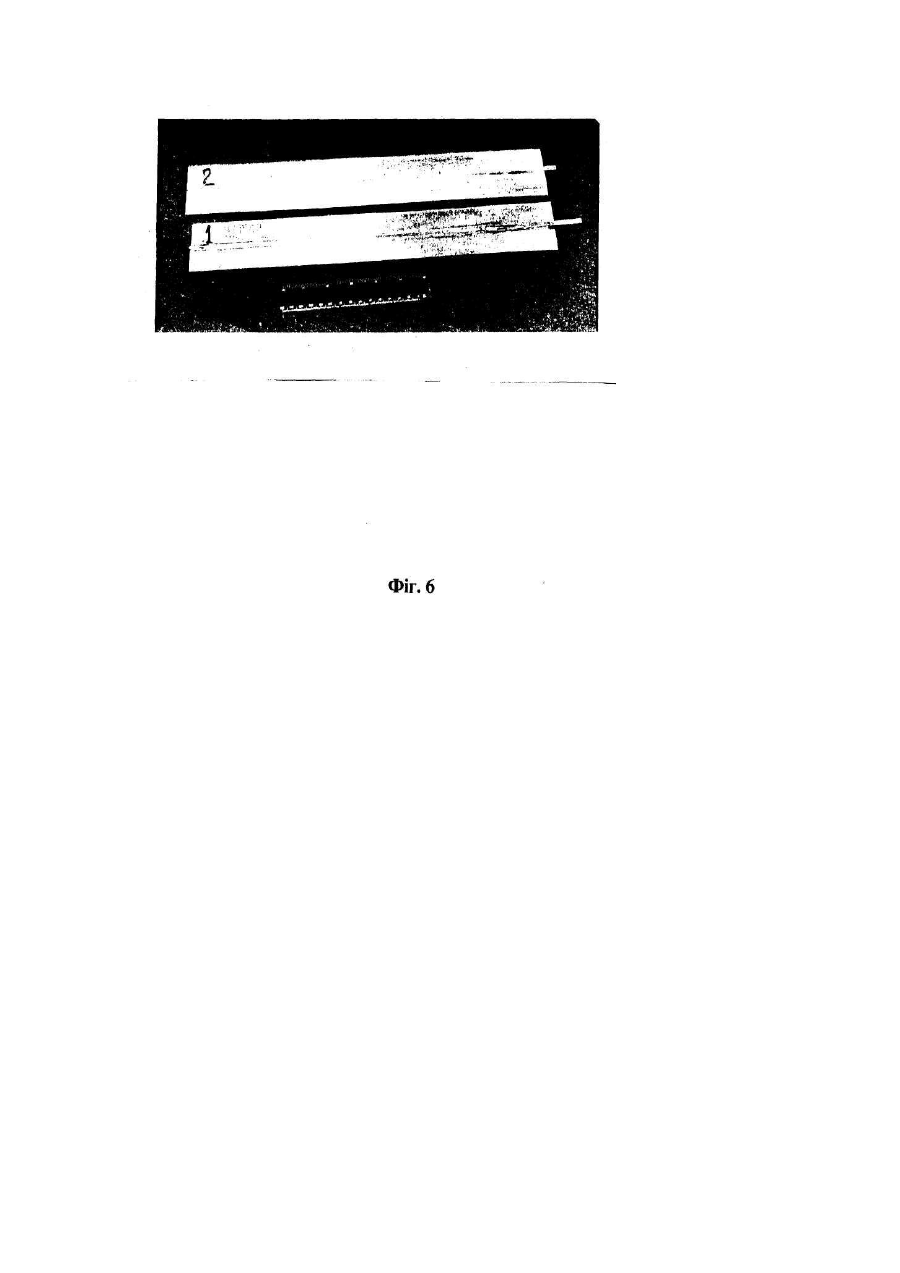

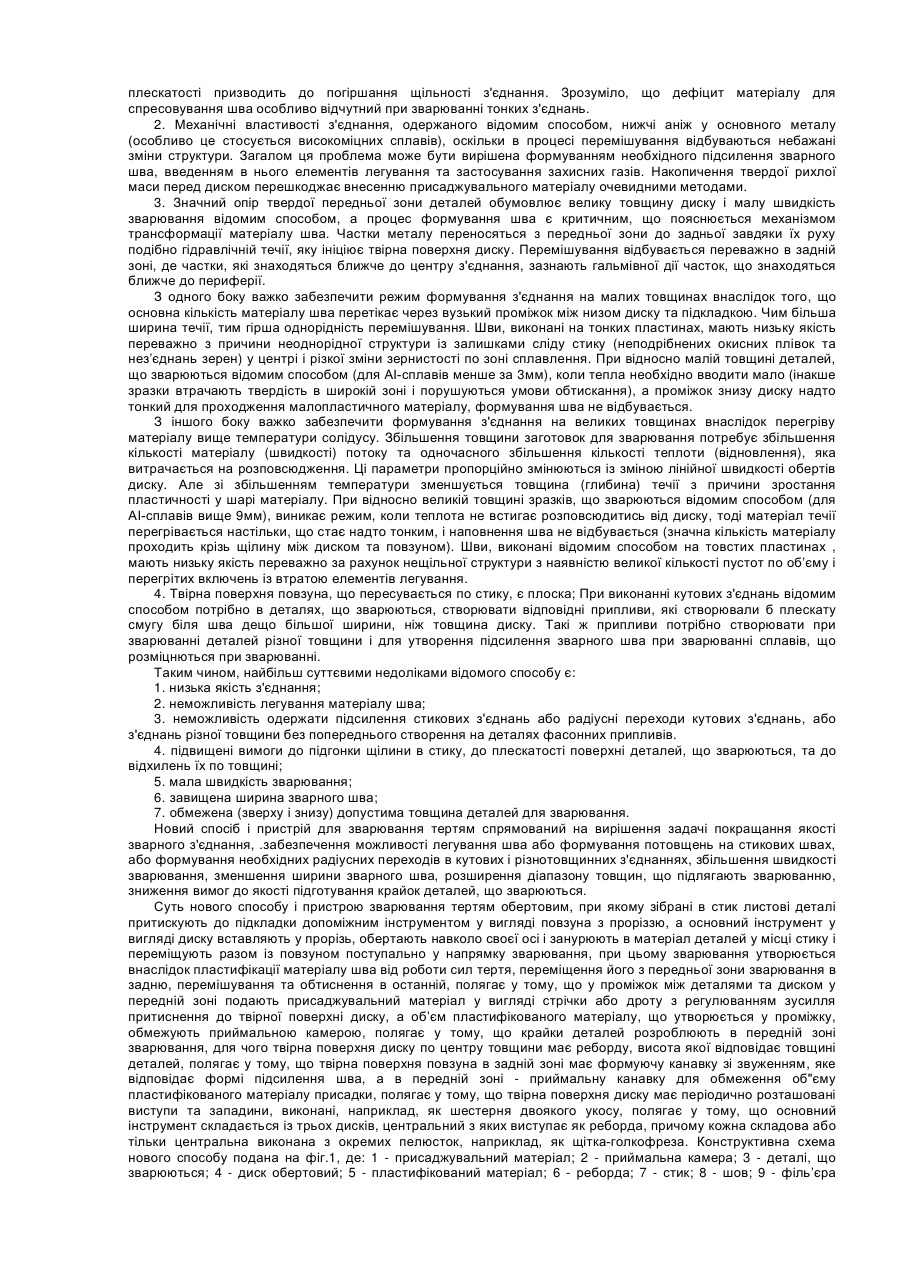

1. Спосіб зварювання тертям обертовим диском зібраних в стик листових деталей за допомогою основного інструмента у вигляді диска, який обертають навколо його осі, перпендикулярної до площини торців крайок деталей, переміщують поступально в площині обертання вздовж стику зануреним в стик з розігрівом матеріалу кромок деталей до пластифікованого стану внаслідок роботи сил тертя і переміщенням його в зону позаду диска, та допоміжного інструмента у вигляді повзуна з проріззю, який переміщують по поверхні деталей сумісно з диском, при цьому диск знаходиться у прорізі повзуна, з обтисненням матеріалу шва в зоні позаду диска, обмеженням об’єму цієї зони, який відрізняється тим, що подають в дотик з твірною поверхнею диска та деталями в передню частину зони зварювання присаджувальний матеріал, причому об’єм, в який подають присаджувальний матеріал, обмежують приймальною камерою, а подають його у компактному вигляді як стрічку чи дріт або декілька стрічок чи дротів примусово з регульованим зусиллям.

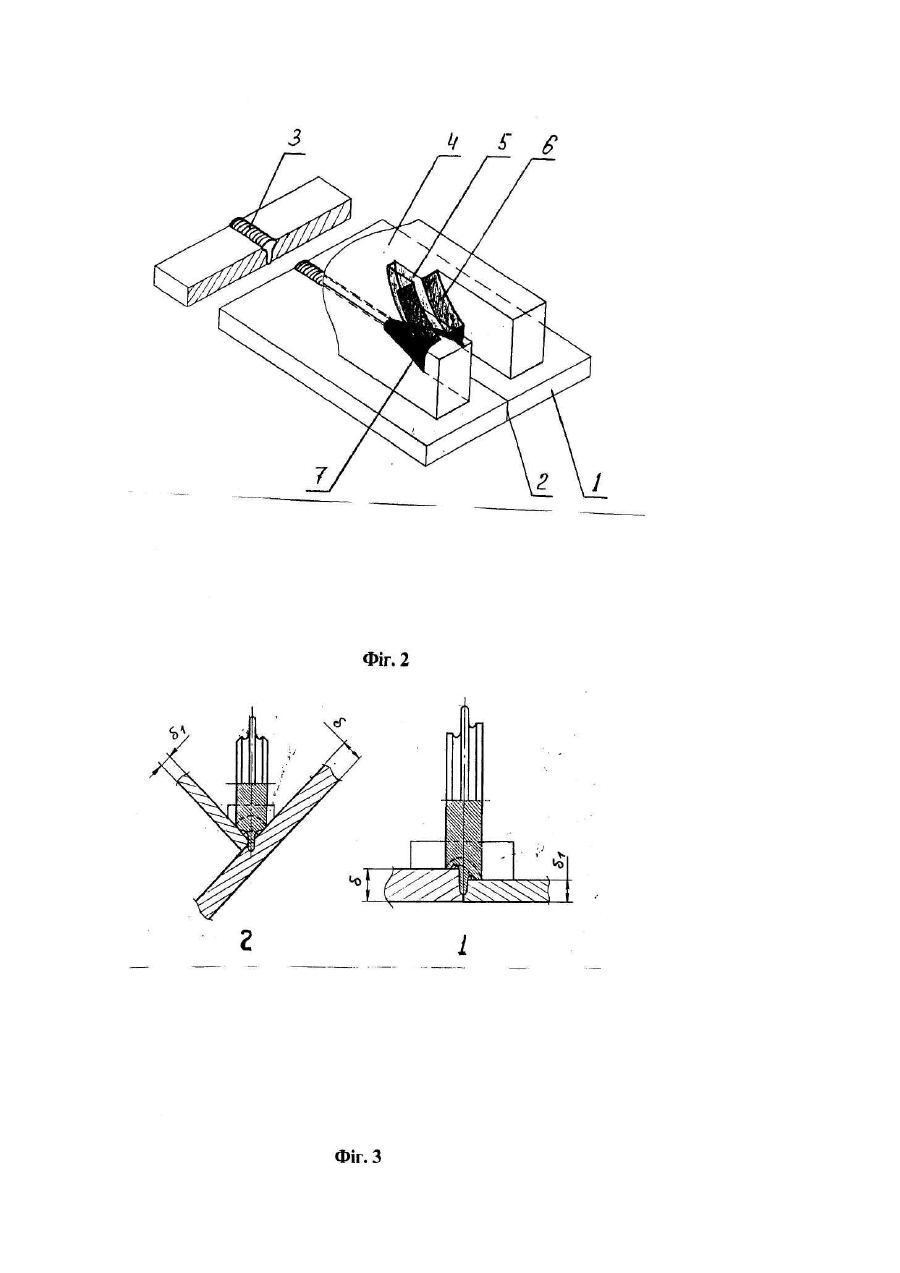

2. Спосіб за п. 1, який відрізняється тим, що крайки деталей розроблюють в зоні зварювання, для чого на твірній поверхні диска виконана реборда.

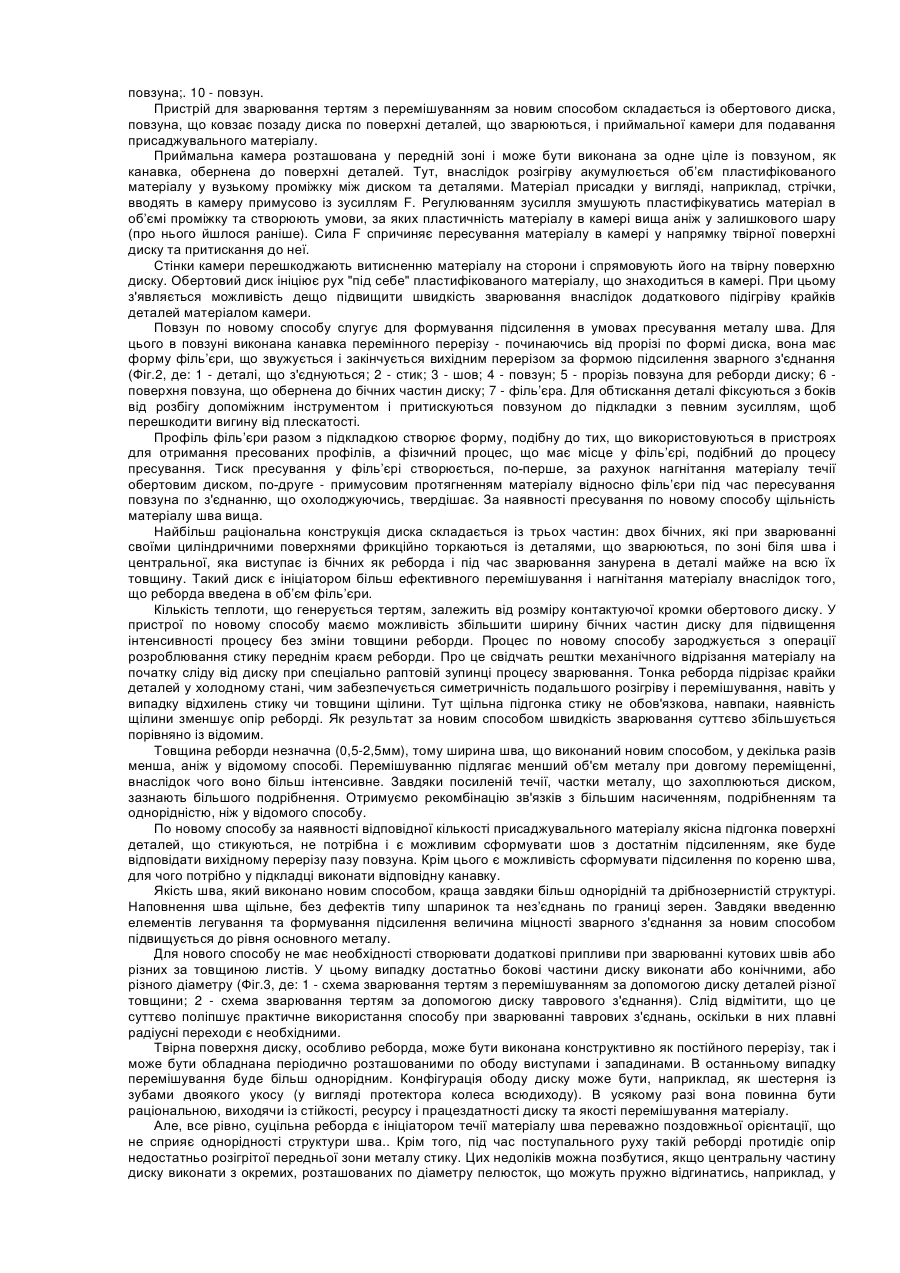

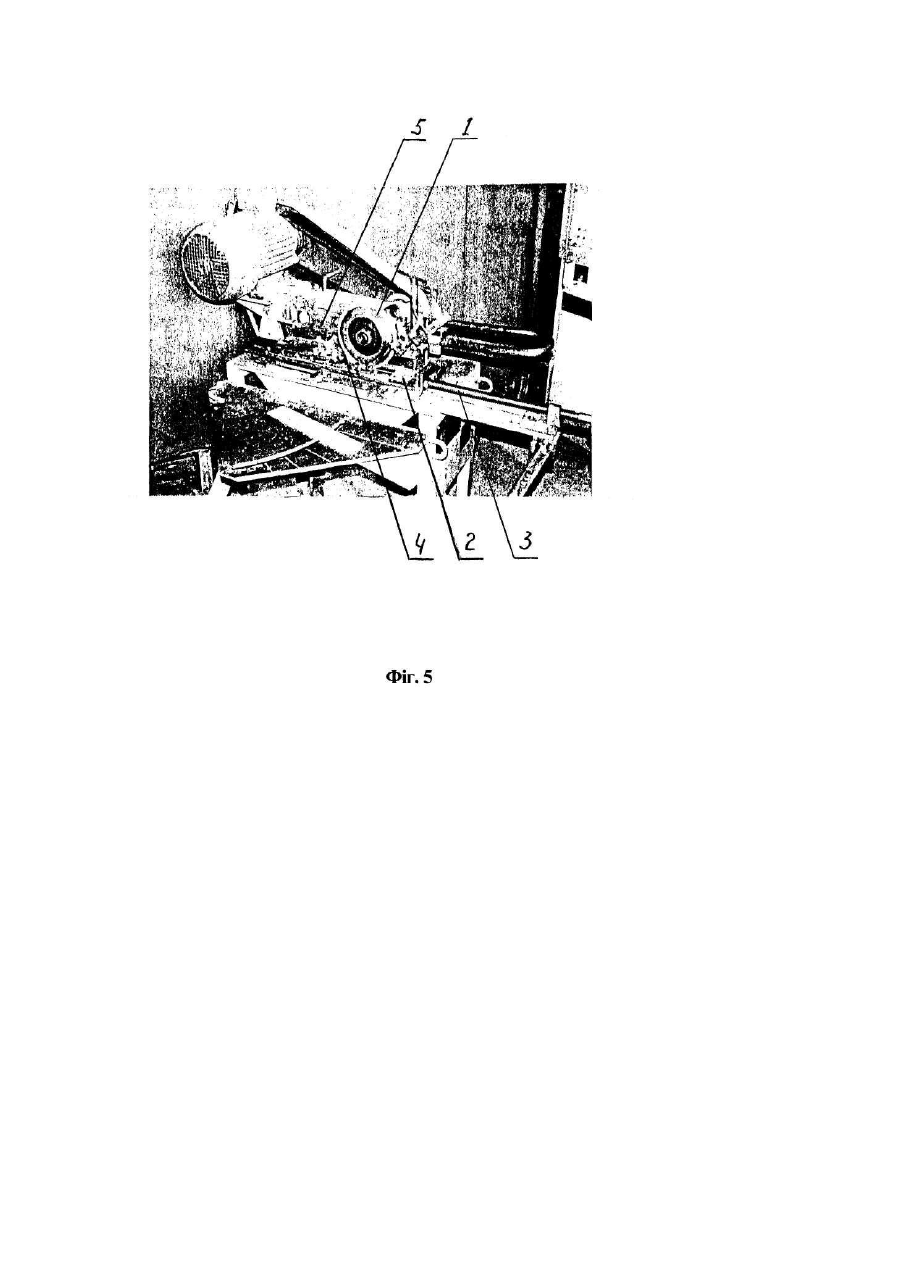

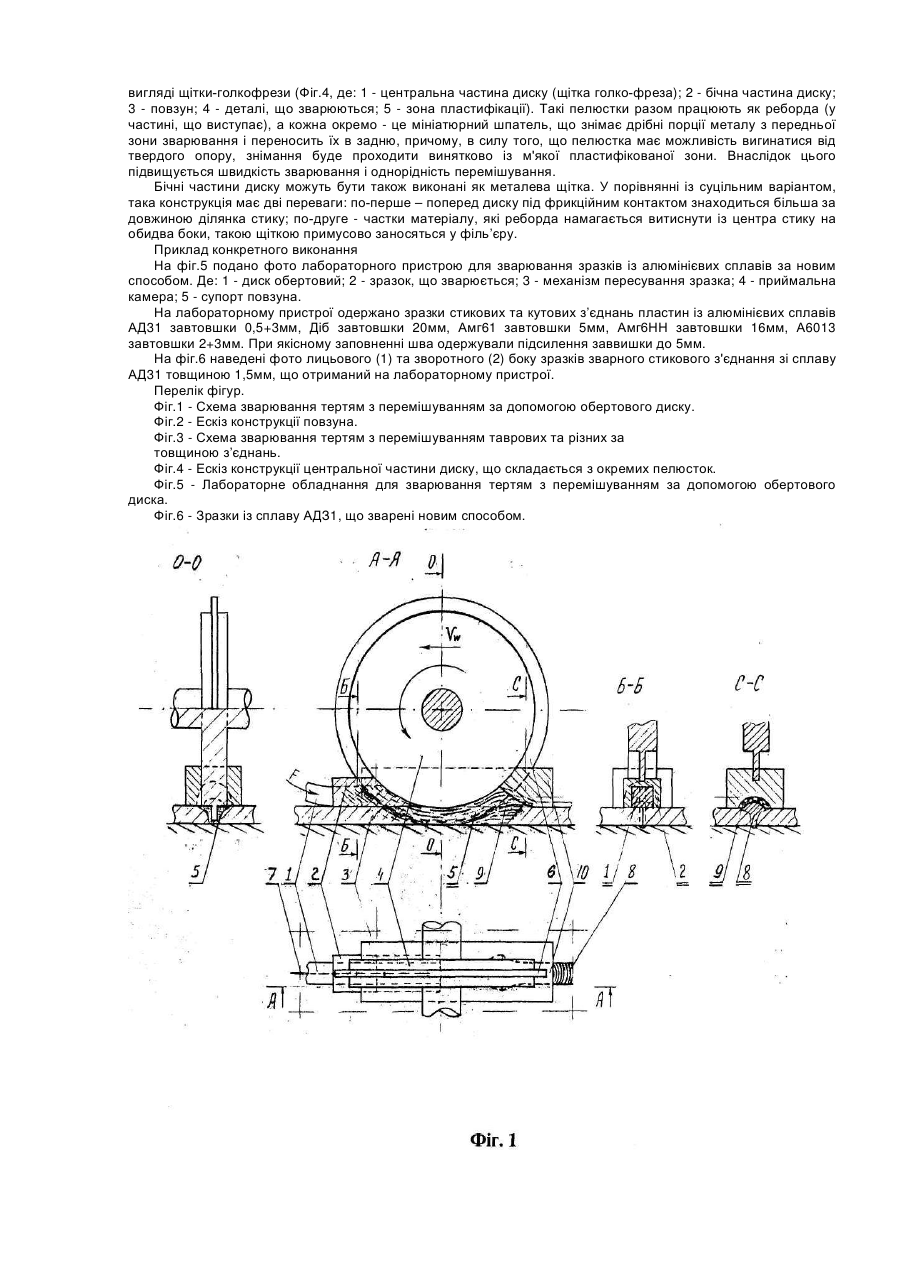

3. Пристрій для зварювання тертям обертовим диском, який складається з основного інструмента у вигляді обертового диска і допоміжного інструмента у вигляді повзуна, що має прорізь, в якій розміщений диск, який відрізняється тим, що повзун має в своїй передній частині приймальну камеру для акумулювання пластифікованого об’єму присаджувального матеріалу та примусового спрямування його на твірну поверхню диска, а твірна поверхня повзуна в задній частині виконана з канавкою, що звужується і має на виході переріз, відповідний до форми підсилення шва.
4. Пристрій за п. 3, який відрізняється тим, що твірна поверхня диска виконана з виступом як реборда в центральній частині, висота якого відповідає товщині деталей, що зварюються.
5. Пристрій за п. 4, який відрізняється тим, що твірна поверхня диска має періодично розташовані виступи та западини, виконані, наприклад, як шестірня двоякого укосу.

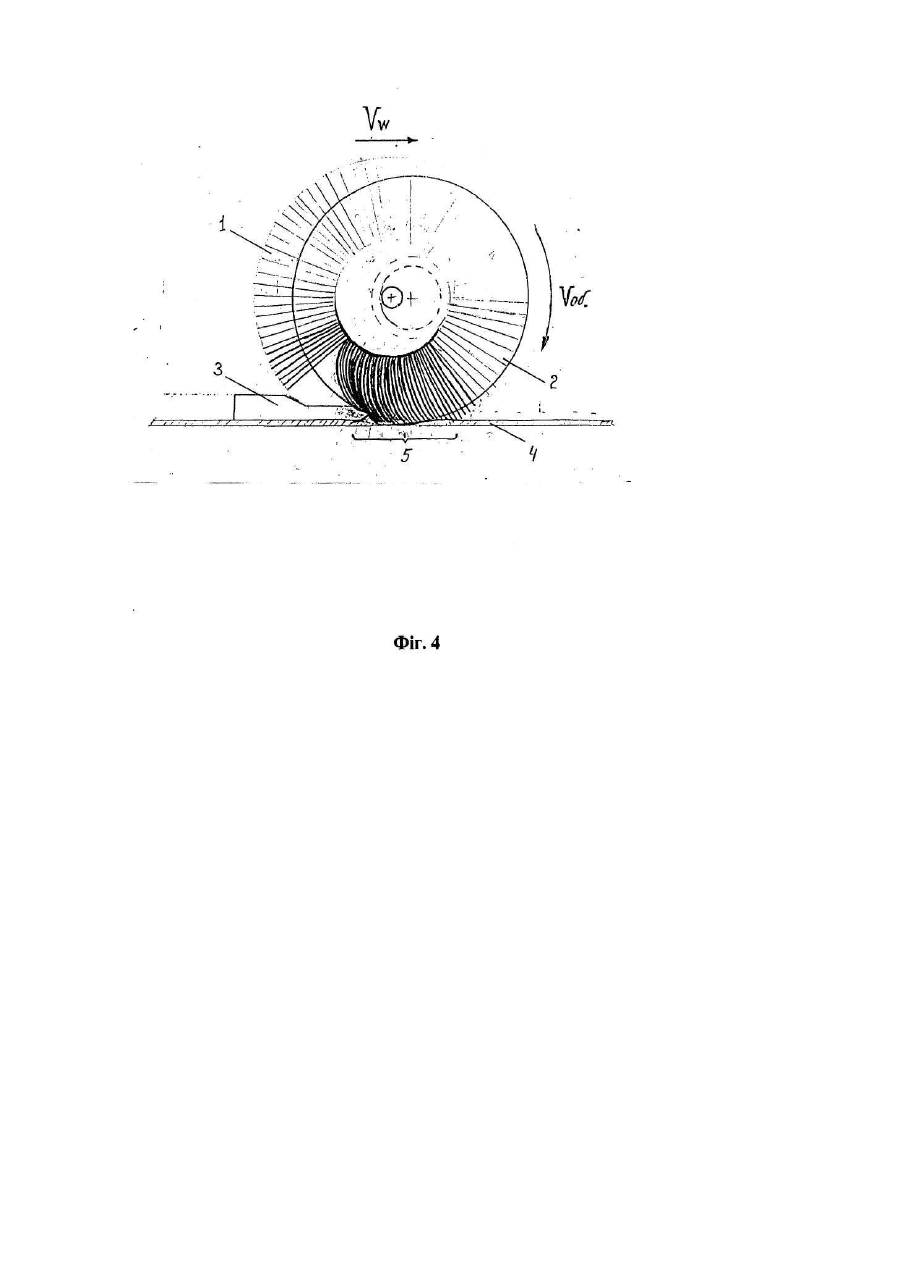

6. Пристрій за п. 4, який відрізняється тим, що основний інструмент складається з трьох співвісних дисків, причому центральний з дисків виконаний більшого діаметра і виступає із інших двох бокових як реборда, а кожний з дисків або тільки центральний виконаний як щітка-голкофреза.
Додаткова інформація
Назва патенту англійськоюMethod and device for friction welding by rotating disk
Автори англійськоюPaton Borys Yevhenovych, Lobanov Leonid Mykhailovych, Ischenko Anatolii Yakovych
Назва патенту російськоюСпособ сварки трением вращающимся диском и устройство для его осуществления
Автори російськоюПатон Борис Евгеньевич, Лобанов Леонид Михайлович, Ищенко Анатолий Яковлевич
МПК / Мітки
МПК: B23K 20/12
Мітки: зварювання, диском, тертям, здійснення, спосіб, пристрій, обертовим
