Спосіб одержання етилового спирту
Номер патенту: 16233
Опубліковано: 17.07.2006
Формула / Реферат

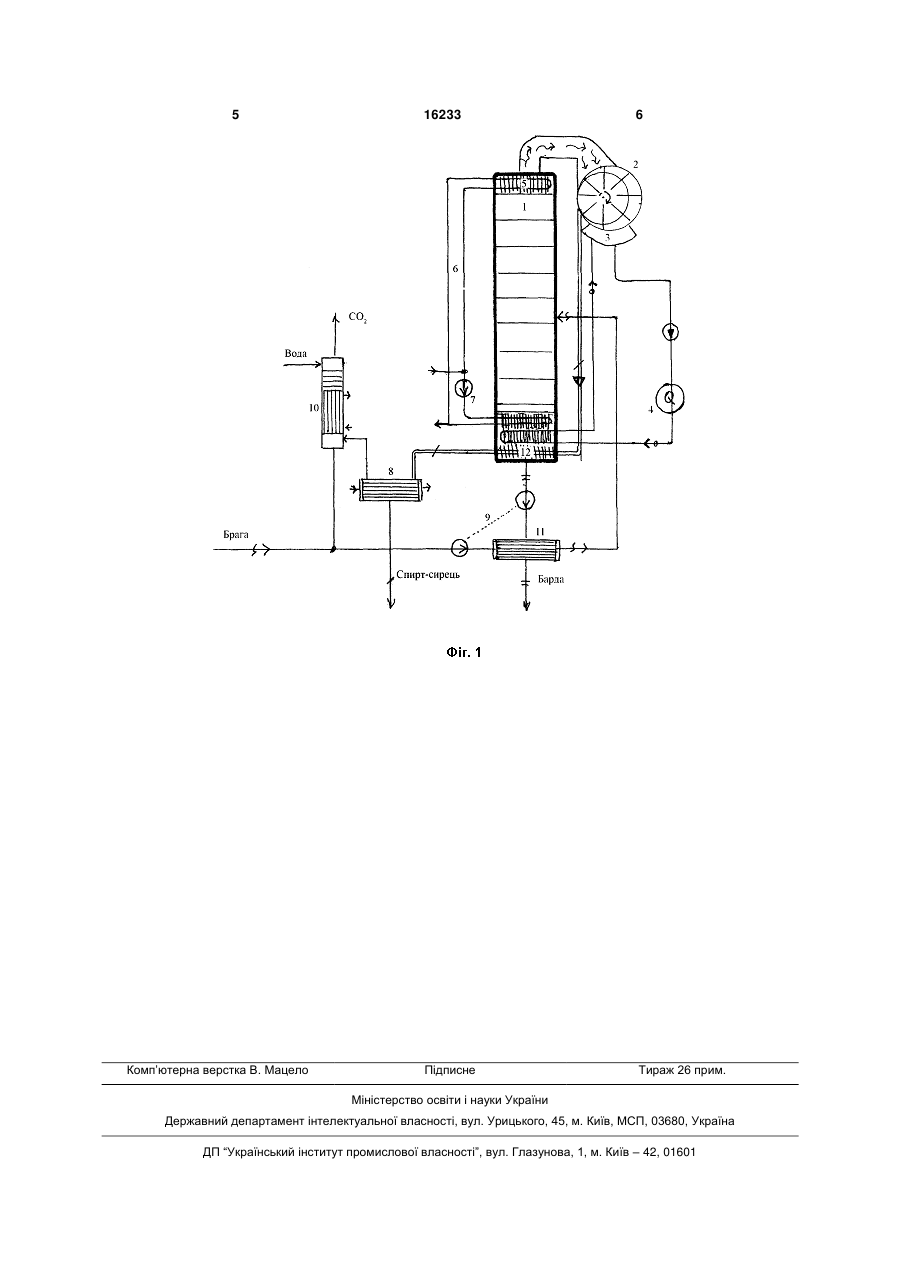

Спосіб одержання етилового спирту шляхом виварювання з браги в брагоперегінній колоні, який відрізняється тим, що пари етилового спирту відсмоктують багатоступінчастим вакуумним насосом з проміжним охолодженням до тиску 8-9 кПа і стискають до 120-150 кПа, нагріту в процесі політропного стискання до температури 102-110 °С пару подають до теплообмінника випарника брагоперегінної колони, який розміщується в нижній її частині, де пара конденсується, віддаючи тепло для підтримання процесу кипіння, при цьому тепло, що виділяється в процесі політропного стиску в вакуум-насосі, відбирається теплоносієм і насосом подається на окрему секцію теплообмінника випарника брагоперегінної колони, після виходу з теплообмінника сконденсований спирт додатково охолоджується в холодильнику-сепараторі газів і надходить на зберігання, несконденсовані гази і пари спирту надходять на спиртоуловлювач, звідки несконденсовані гази випускають в атмосферу, а спиртовмісний розчин надходить на повторну перегонку, при цьому окремий контур дефлегмації забезпечує нагрівання барди у випарній камері нижньої частини колони і охолодження спиртових парів у верхній частині колони.
Текст

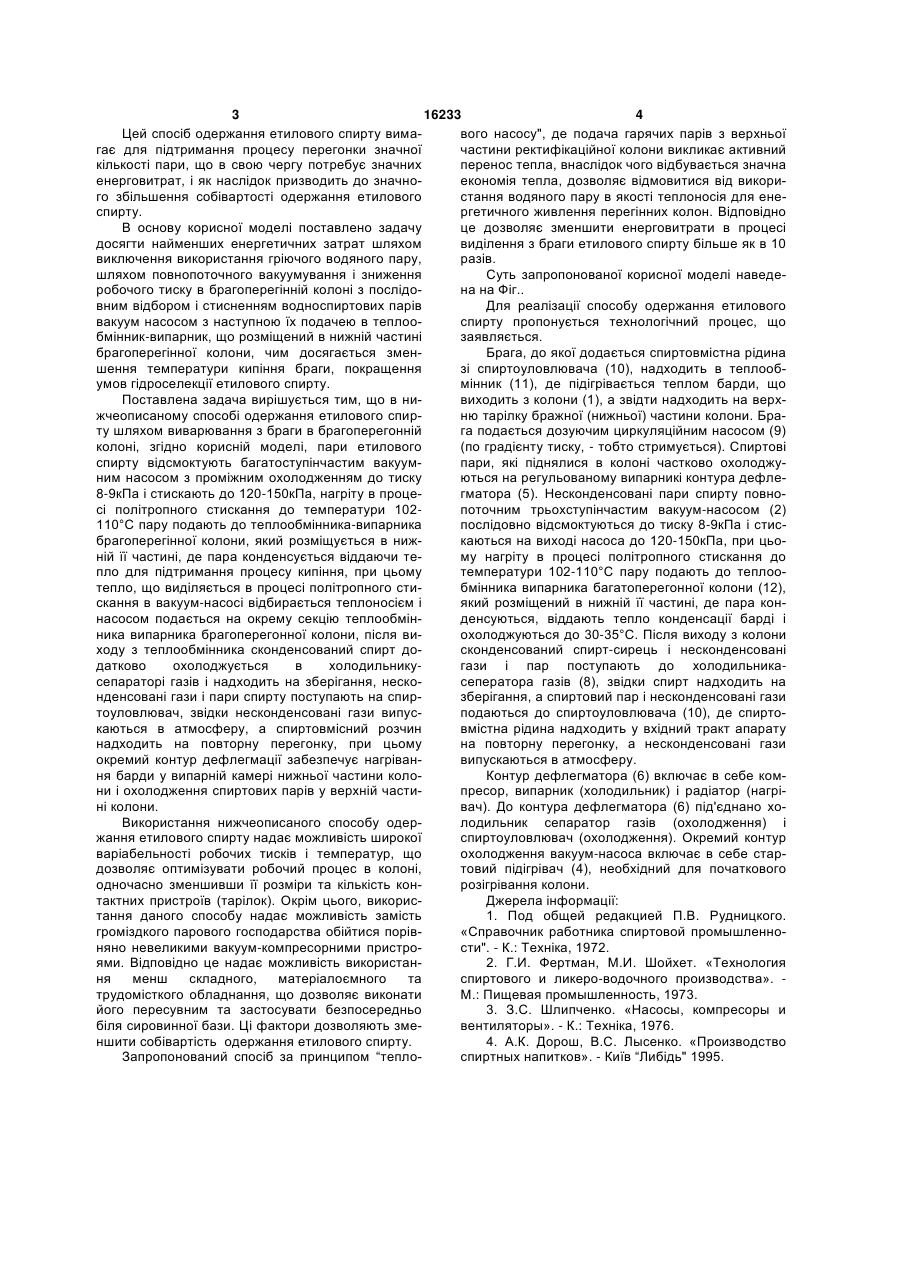

Спосіб одержання етилового спирту шляхом виварювання з браги в брагоперегінній колоні, який відрізняється тим, що пари етилового спирту відсмоктують багатоступінчастим вакуумним насосом з проміжним охолодженням до тиску 8-9 кПа і стискають до 120-150 кПа, нагріту в процесі політропного стискання до температури 102-110 °С пару подають до теплообмінника випарника брагоперегінної колони, який розміщується в ниж 3 16233 4 Цей спосіб одержання етилового спирту вимавого насосу", де подача гарячих парів з верхньої гає для підтримання процесу перегонки значної частини ректифікаційної колони викликає активний кількості пари, що в свою чергу потребує значних перенос тепла, внаслідок чого відбувається значна енерговитрат, і як наслідок призводить до значноекономія тепла, дозволяє відмовитися від викориго збільшення собівартості одержання етилового стання водяного пару в якості теплоносія для енеспирту. ргетичного живлення перегінних колон. Відповідно В основу корисної моделі поставлено задачу це дозволяє зменшити енерговитрати в процесі досягти найменших енергетичних затрат шляхом виділення з браги етилового спирту більше як в 10 виключення використання гріючого водяного пару, разів. шляхом повнопоточного вакуумування і зниження Суть запропонованої корисної моделі наведеробочого тиску в брагоперегінній колоні з послідона на Фіг.. вним відбором і стисненням водноспиртових парів Для реалізації способу одержання етилового вакуум насосом з наступною їх подачею в теплооспирту пропонується технологічний процес, що бмінник-випарник, що розміщений в нижній частині заявляється. брагоперегінної колони, чим досягається зменБрага, до якої додається спиртовмістна рідина шення температури кипіння браги, покращення зі спиртоуловлювача (10), надходить в теплообумов гідроселекції етилового спирту. мінник (11), де підігрівається теплом барди, що Поставлена задача вирішується тим, що в нивиходить з колони (1), а звідти надходить на верхжчеописаному способі одержання етилового спирню тарілку бражної (нижньої) частини колони. Брату шляхом виварювання з браги в брагоперегонній га подається дозуючим циркуляційним насосом (9) колоні, згідно корисній моделі, пари етилового (по градієнту тиску, - тобто стримується). Спиртові спирту відсмоктують багатоступінчастим вакуумпари, які піднялися в колоні частково охолоджуним насосом з проміжним охолодженням до тиску ються на регульованому випарникі контура дефле8-9кПа і стискають до 120-150кПа, нагріту в процегматора (5). Несконденсовані пари спирту повносі політропного стискання до температури 102поточним трьохступінчастим вакуум-насосом (2) 110°С пару подають до теплообмінника-випарника послідовно відсмоктуються до тиску 8-9кПа і стисбрагоперегінної колони, який розміщується в нижкаються на виході насоса до 120-150кПа, при цьоній її частині, де пара конденсується віддаючи тему нагріту в процесі політропного стискання до пло для підтримання процесу кипіння, при цьому температури 102-110°С пару подають до теплоотепло, що виділяється в процесі політропного стибмінника випарника багатоперегонної колони (12), скання в вакуум-насосі відбирається теплоносієм і який розміщений в нижній її частині, де пара коннасосом подається на окрему секцію теплообмінденсуються, віддають тепло конденсації барді і ника випарника брагоперегонної колони, після виохолоджуються до 30-35°С. Після виходу з колони ходу з теплообмінника сконденсований спирт досконденсований спирт-сирець і несконденсовані датково охолоджується в холодильникугази і пар поступають до холодильникасепараторі газів і надходить на зберігання, нескосеператора газів (8), звідки спирт надходить на нденсовані гази і пари спирту поступають на спирзберігання, а спиртовий пар і несконденсовані гази тоуловлювач, звідки несконденсовані гази випусподаються до спиртоуловлювача (10), де спиртокаються в атмосферу, а спиртовмісний розчин вмістна рідина надходить у вхідний тракт апарату надходить на повторну перегонку, при цьому на повторну перегонку, а несконденсовані гази окремий контур дефлегмації забезпечує нагріванвипускаються в атмосферу. ня барди у випарній камері нижньої частини колоКонтур дефлегматора (6) включає в себе комни і охолодження спиртових парів у верхній частипресор, випарник (холодильник) і радіатор (нагріні колони. вач). До контура дефлегматора (6) під'єднано хоВикористання нижчеописаного способу одерлодильник сепаратор газів (охолодження) і жання етилового спирту надає можливість широкої спиртоуловлювач (охолодження). Окремий контур варіабельності робочих тисків і температур, що охолодження вакуум-насоса включає в себе стардозволяє оптимізувати робочий процес в колоні, товий підігрівач (4), необхідний для початкового одночасно зменшивши її розміри та кількість конрозігрівання колони. тактних пристроїв (тарілок). Окрім цього, викорисДжерела інформації: тання даного способу надає можливість замість 1. Под общей редакцией П.В. Рудницкого. громіздкого парового господарства обійтися порів«Справочник работника спиртовой промышленноняно невеликими вакуум-компресорними пристрости". - К.: Техніка, 1972. ями. Відповідно це надає можливість використан2. Г.И. Фертман, М.И. Шойхет. «Технология ня менш складного, матеріалоємного та спиртового и ликеро-водочного производства». трудомісткого обладнання, що дозволяє виконати М.: Пищевая промышленность, 1973. його пересувним та застосувати безпосередньо 3. З.С. Шлипченко. «Насосы, компресоры и біля сировинної бази. Ці фактори дозволяють змевентиляторы». - К.: Техніка, 1976. ншити собівартість одержання етилового спирту. 4. А.К. Дорош, B.C. Лысенко. «Производство Запропонований спосіб за принципом “теплоспиртных напитков». - Київ “Либідь" 1995. 5 Комп’ютерна верстка В. Мацело 16233 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюA method for producing ethyl alcohol
Назва патенту російськоюСпособ получения этилового спирта
МПК / Мітки
МПК: C07C 31/00, C07C 29/74
Мітки: спирту, спосіб, одержання, етилового
