Спосіб проведення тест-аналізу бактеріального ураження водних розчинів

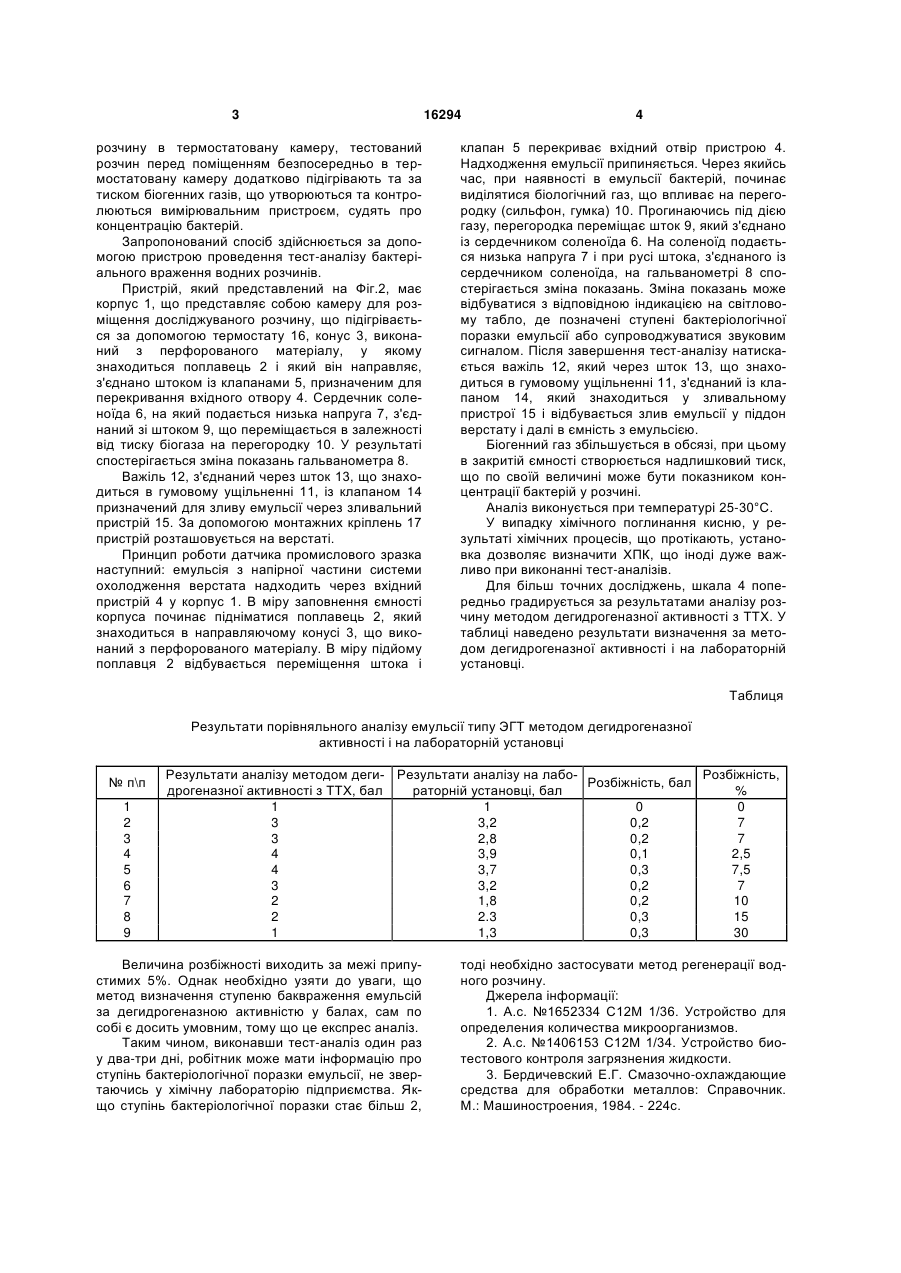

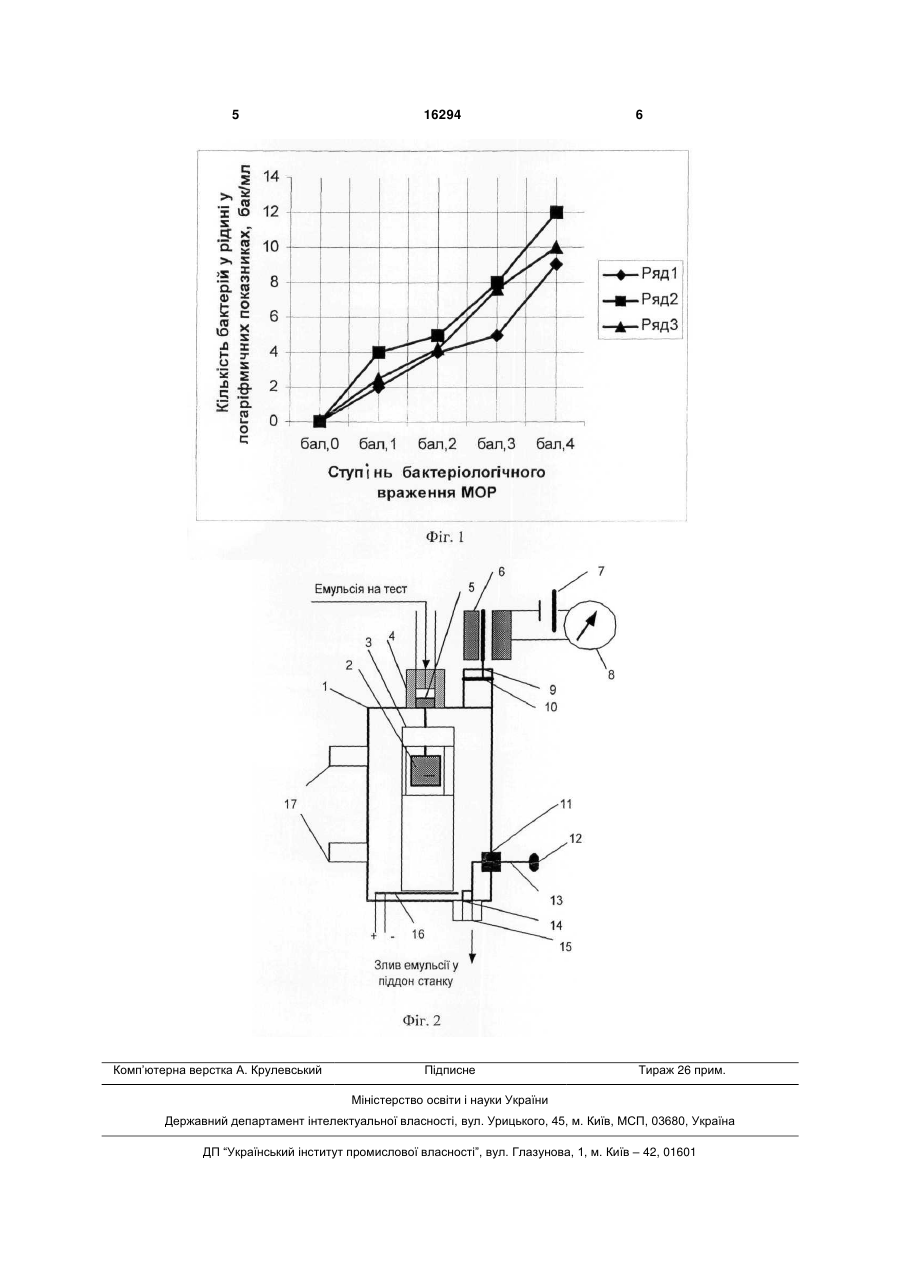

Спосіб проведення тест-аналізу бактеріального ураження водних розчинів, який полягає у поміщенні водного розчину в термостатовану камеру, який відрізняється тим, що тестований розчин поміщають безпосередньо в термостатовану камеру, підігрівають його та за тиском біогенних газів, що утворюються та контролюються вимірювальним пристроєм, судять про концентрацію бактерій. (19) (21) u200504835 (22) 23.05.2005 (24) 15.08.2006 (46) 15.08.2006, Бюл. № 8, 2006 р. (72) Березуцький Вячеслав Володимирович, Березуцький Ігор Вячеславович, Устинова Наталія Дмитрівна (73) НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ "ХАРКІВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ" 3 розчину в термостатовану камеру, тестований розчин перед поміщенням безпосередньо в термостатовану камеру додатково підігрівають та за тиском біогенних газів, що утворюються та контролюються вимірювальним пристроєм, судять про концентрацію бактерій. Запропонований спосіб здійснюється за допомогою пристрою проведення тест-аналізу бактеріального враження водних розчинів. Пристрій, який представлений на Фіг.2, має корпус 1, що представляє собою камеру для розміщення досліджуваного розчину, що підігрівається за допомогою термостату 16, конус 3, виконаний з перфорованого матеріалу, у якому знаходиться поплавець 2 і який він направляє, з'єднано штоком із клапанами 5, призначеним для перекривання вхідного отвору 4. Сердечник соленоїда 6, на який подається низька напруга 7, з'єднаний зі штоком 9, що переміщається в залежності від тиску біогаза на перегородку 10. У результаті спостерігається зміна показань гальванометра 8. Важіль 12, з'єднаний через шток 13, що знаходиться в гумовому ущільненні 11, із клапаном 14 призначений для зливу емульсії через зливальний пристрій 15. За допомогою монтажних кріплень 17 пристрій розташовується на верстаті. Принцип роботи датчика промислового зразка наступний: емульсія з напірної частини системи охолодження верстата надходить через вхідний пристрій 4 у корпус 1. В міру заповнення ємності корпуса починає підніматися поплавець 2, який знаходиться в направляючому конусі 3, що виконаний з перфорованого матеріалу. В міру підйому поплавця 2 відбувається переміщення штока і 16294 4 клапан 5 перекриває вхідний отвір пристрою 4. Надходження емульсії припиняється. Через якийсь час, при наявності в емульсії бактерій, починає виділятися біологічний газ, що впливає на перегородку (сильфон, гумка) 10. Прогинаючись під дією газу, перегородка переміщає шток 9, який з'єднано із сердечником соленоїда 6. На соленоїд подається низька напруга 7 і при русі штока, з'єднаного із сердечником соленоїда, на гальванометрі 8 спостерігається зміна показань. Зміна показань може відбуватися з відповідною індикацією на світловому табло, де позначені ступені бактеріологічної поразки емульсії або супроводжуватися звуковим сигналом. Після завершення тест-аналізу натискається важіль 12, який через шток 13, що знаходиться в гумовому ущільненні 11, з'єднаний із клапаном 14, який знаходиться у зливальному пристрої 15 і відбувається злив емульсії у піддон верстату і далі в ємність з емульсією. Біогенний газ збільшується в обсязі, при цьому в закритій ємності створюється надлишковий тиск, що по своїй величині може бути показником концентрації бактерій у розчині. Аналіз виконується при температурі 25-30°С. У випадку хімічного поглинання кисню, у результаті хімічних процесів, що протікають, установка дозволяє визначити ХПК, що іноді дуже важливо при виконанні тест-аналізів. Для більш точних досліджень, шкала 4 попередньо градирується за результатами аналізу розчину методом дегидрогеназної активності з ТТХ. У таблиці наведено результати визначення за методом дегидрогеназної активності і на лабораторній установці. Таблиця Результати порівняльного аналізу емульсії типу ЭГТ методом дегидрогеназної активності і на лабораторній установці № п\п 1 2 3 4 5 6 7 8 9 Результати аналізу методом деги- Результати аналізу на лабоРозбіжність, Розбіжність, бал дрогеназної активності з ТТХ, бал раторній установці, бал % 1 1 0 0 3 3,2 0,2 7 3 2,8 0,2 7 4 3,9 0,1 2,5 4 3,7 0,3 7,5 3 3,2 0,2 7 2 1,8 0,2 10 2 2.3 0,3 15 1 1,3 0,3 30 Величина розбіжності виходить за межі припустимих 5%. Однак необхідно узяти до уваги, що метод визначення ступеню баквраження емульсій за дегидрогеназною активністю у балах, сам по собі є досить умовним, тому що це експрес аналіз. Таким чином, виконавши тест-аналіз один раз у два-три дні, робітник може мати інформацію про ступінь бактеріологічної поразки емульсії, не звертаючись у хімічну лабораторію підприємства. Якщо ступінь бактеріологічної поразки стає більш 2, тоді необхідно застосувати метод регенерації водного розчину. Джерела інформації: 1. А.с. №1652334 С12М 1/36. Устройство для определения количества микроорганизмов. 2. А.с. №1406153 С12М 1/34. Устройство биотестового контроля загрязнения жидкости. 3. Бердичевский Е.Г. Смазочно-охлаждающие средства для обработки металлов: Справочник. М.: Машиностроения, 1984. - 224с. 5 Комп’ютерна верстка А. Крулевський 16294 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
