Патрон для затиску тонкостінних втулок
Номер патенту: 16500
Опубліковано: 15.08.2006
Автори: Гевко Іван Богданович, Васильків Василь Васильович, Кочубинська Олена Павлівна
Формула / Реферат
Патрон для затиску тонкостінних втулок, який виконано у вигляді планшайби, яка жорстко з'єднана з шпинделем верстата установчими елементами, гвинтової затискної спіралі, який відрізняється тим, що до планшайби жорстко співвісно приєднано втулку, яка з правої сторони торцем є у взаємодії з планшайбою, а з лівої - закрита кришкою, вісь якої є співвісною з осями планшайби і втулки, в якій рівномірно по колу на зовнішньому діаметрі встановлено, наприклад, три привідних конічних шестерні, осі яких є перпендикулярними до осі планшайби і які є у взаємодії з зубами центральної шестірні, що встановлена у внутрішній діаметр втулки з лівого кінця, вісь якої співпадає з віссю гвинтової затискної спіралі з можливістю кругового прокручування, а з лівого торця центральна шестірня є у взаємодії з правим торцем планшайби з можливістю кругового прокручування на певний кут, між центральною шестірнею і кришкою встановлена гвинтова затискна спіраль з щільно навитими витками, кінці якої з двох сторін зігнуті під кутом 90°, причому лівий кінець жорстко зафіксований у виїмці центральної шестірні, а правий - у виїмці кришки.
Текст

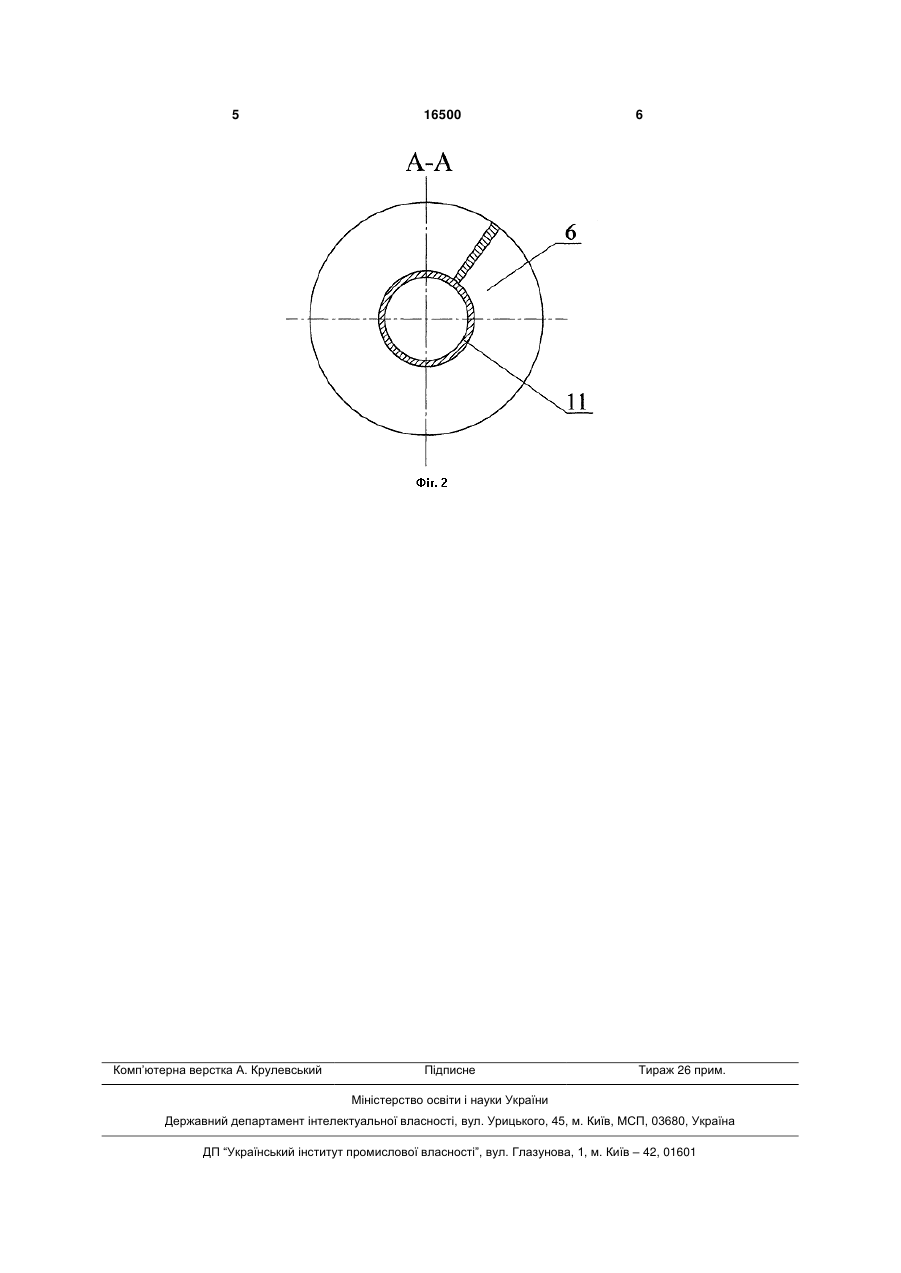

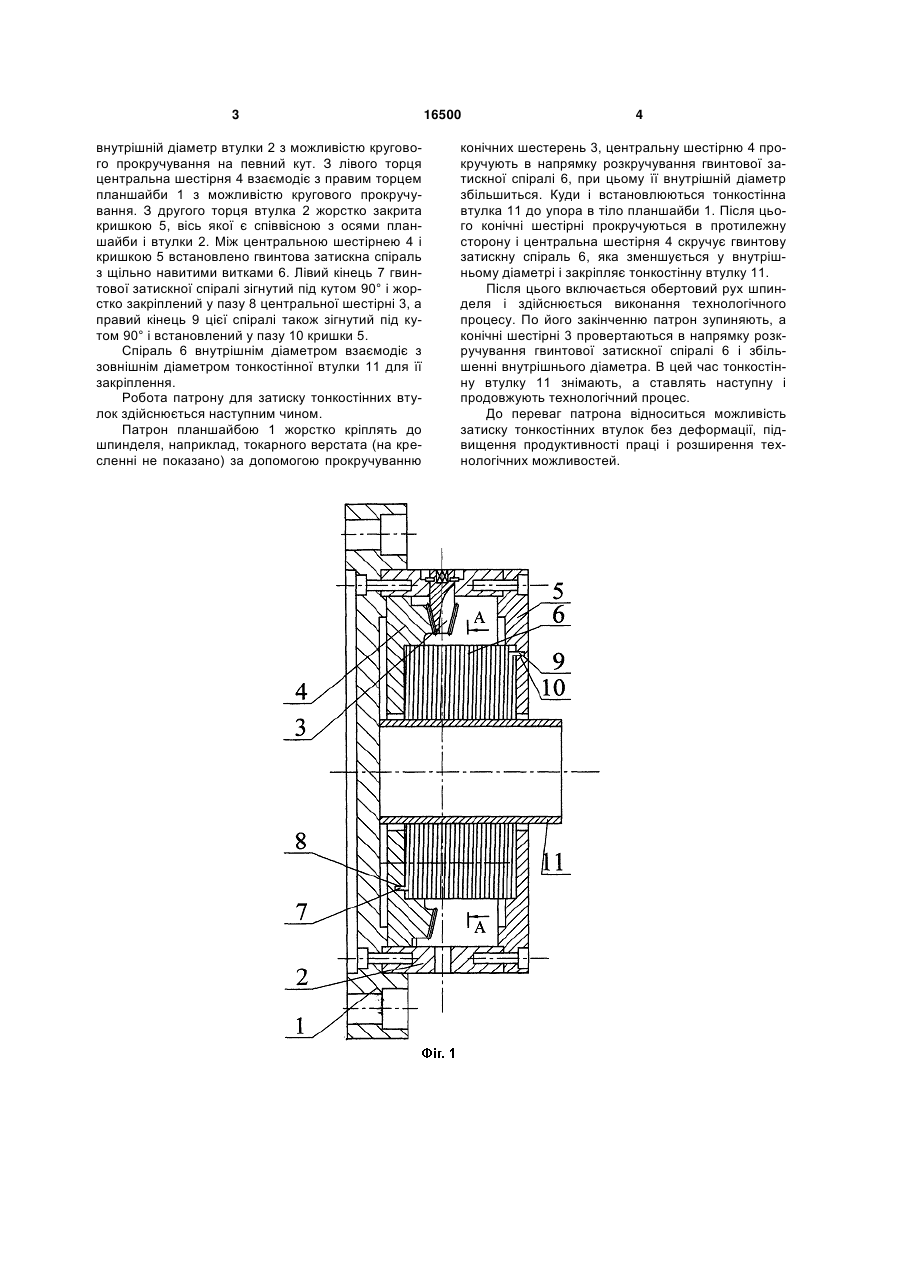

Патрон для затиску тонкостінних втулок, який виконано у вигляді планшайби, яка жорстко з'єднана з шпинделем верстата установчими елементами, гвинтової затискної спіралі, який відрізняється тим, що до планшайби жорстко співвісно приєднано втулку, яка з правої сторони торцем є у взаємодії з планшайбою, а з лівої - закрита кришкою, вісь якої є співвісною з осями планшайби і 3 внутрішній діаметр втулки 2 з можливістю кругового прокручування на певний кут. З лівого торця центральна шестірня 4 взаємодіє з правим торцем планшайби 1 з можливістю кругового прокручування. З другого торця втулка 2 жорстко закрита кришкою 5, вісь якої є співвісною з осями планшайби і втулки 2. Між центральною шестірнею 4 і кришкою 5 встановлено гвинтова затискна спіраль з щільно навитими витками 6. Лівий кінець 7 гвинтової затискної спіралі зігнутий під кутом 90° і жорстко закріплений у пазу 8 центральної шестірні 3, а правий кінець 9 цієї спіралі також зігнутий під кутом 90° і встановлений у пазу 10 кришки 5. Спіраль 6 внутрішнім діаметром взаємодіє з зовнішнім діаметром тонкостінної втулки 11 для її закріплення. Робота патрону для затиску тонкостінних втулок здійснюється наступним чином. Патрон планшайбою 1 жорстко кріплять до шпинделя, наприклад, токарного верстата (на кресленні не показано) за допомогою прокручуванню 16500 4 конічних шестерень 3, центральну шестірню 4 прокручують в напрямку розкручування гвинтової затискної спіралі 6, при цьому її внутрішній діаметр збільшиться. Куди і встановлюються тонкостінна втулка 11 до упора в тіло планшайби 1. Після цього конічні шестірні прокручуються в протилежну сторону і центральна шестірня 4 скручує гвинтову затискну спіраль 6, яка зменшується у внутрішньому діаметрі і закріпляє тонкостінну втулку 11. Після цього включається обертовий рух шпинделя і здійснюється виконання технологічного процесу. По його закінченню патрон зупиняють, а конічні шестірні 3 провертаються в напрямку розкручування гвинтової затискної спіралі 6 і збільшенні внутрішнього діаметра. В цей час тонкостінну втулку 11 знімають, а ставлять наступну і продовжують технологічний процес. До переваг патрона відноситься можливість затиску тонкостінних втулок без деформації, підвищення продуктивності праці і розширення технологічних можливостей. 5 Комп’ютерна верстка А. Крулевський 16500 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюHolder for clamping of thin-walled bushings
Автори англійськоюHevko Ivan Bohdanovych, Vasylkiv Vasyl Vasyliovych, Kochubynska Olena Pavlivna
Назва патенту російськоюПатрон для зажима тонкостенных втулок
Автори російськоюГевко Иван Богданович, Василькив Василий Васильевич, Кочубинская Елена Павловна
МПК / Мітки
МПК: B23B 31/02
Мітки: тонкостінних, патрон, затиску, втулок
