Пристрій для подачі зерна кормоприготувальної машини

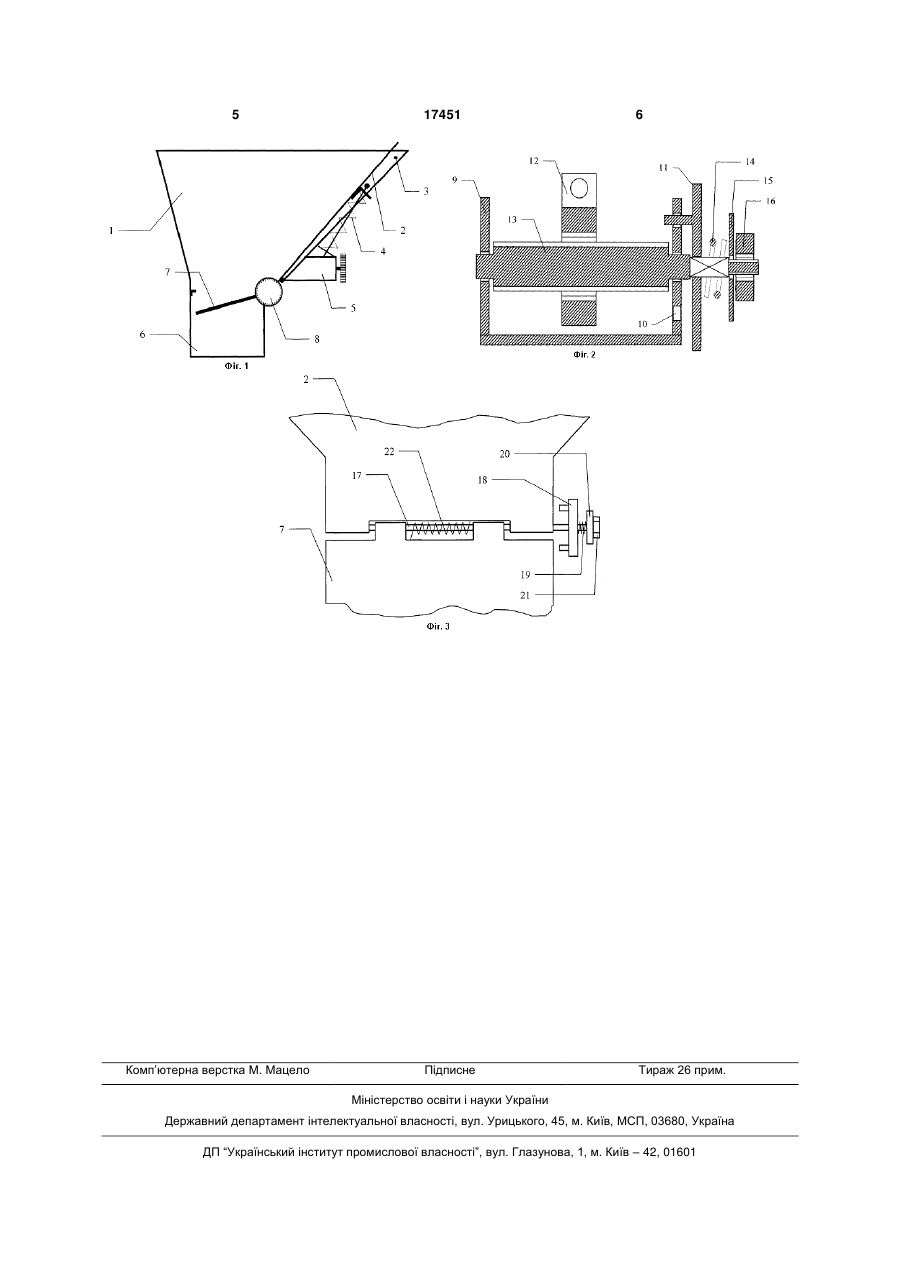

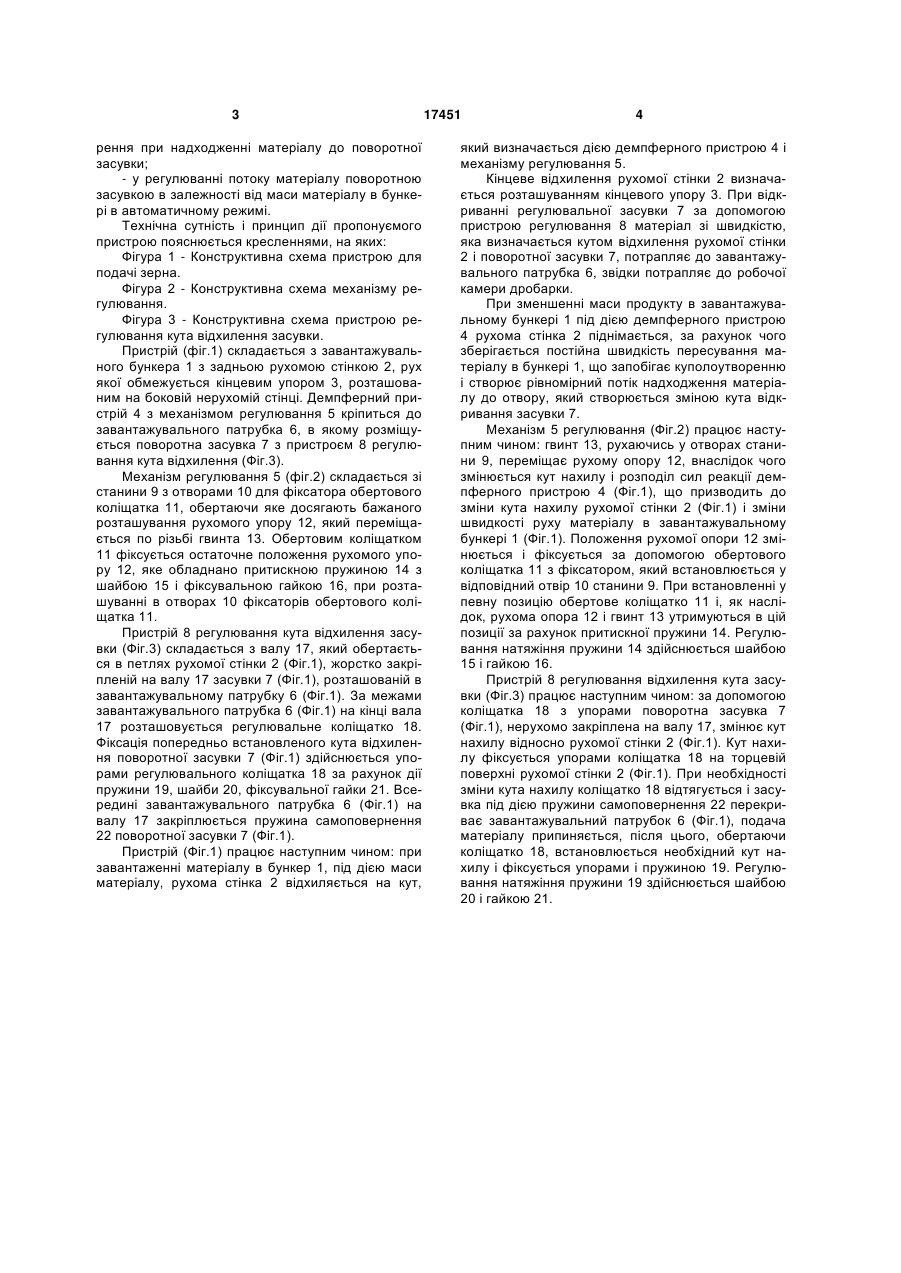

Пристрій для подачі зерна кормоприготувальної машини, що містить завантажувальний бункер з поворотною засувкою, який відрізняється тим, що завантажувальний бункер має рухому стінку з механізмом регулювання і демпферним пристроєм, причому поворотна засувка має пристрій для регулювання кута відхилення в автоматичному режимі. (19) (21) u200604453 (22) 20.04.2006 (24) 15.09.2006 (46) 15.09.2006, Бюл. № 9, 2006 р. (72) Катюха Анатолій Андрійович, Галько Сергій Віталійович, Смуригін Володимир Миколайович (73) ТАВРІЙСЬКА ДЕРЖАВНА АГРОТЕХНІЧНА АКАДЕМІЯ 3 рення при надходженні матеріалу до поворотної засувки; - у регулюванні потоку матеріалу поворотною засувкою в залежності від маси матеріалу в бункері в автоматичному режимі. Технічна сутність і принцип дії пропонуємого пристрою пояснюється кресленнями, на яких: Фігура 1 - Конструктивна схема пристрою для подачі зерна. Фігура 2 - Конструктивна схема механізму регулювання. Фігура 3 - Конструктивна схема пристрою регулювання кута відхилення засувки. Пристрій (фіг.1) складається з завантажувального бункера 1 з задньою рухомою стінкою 2, рух якої обмежується кінцевим упором 3, розташованим на боковій нерухомій стінці. Демпферний пристрій 4 з механізмом регулювання 5 кріпиться до завантажувального патрубка 6, в якому розміщується поворотна засувка 7 з пристроєм 8 регулювання кута відхилення (Фіг.3). Механізм регулювання 5 (фіг.2) складається зі станини 9 з отворами 10 для фіксатора обертового коліщатка 11, обертаючи яке досягають бажаного розташування рухомого упору 12, який переміщається по різьбі гвинта 13. Обертовим коліщатком 11 фіксується остаточне положення рухомого упору 12, яке обладнано притискною пружиною 14 з шайбою 15 і фіксувальною гайкою 16, при розташуванні в отворах 10 фіксаторів обертового коліщатка 11. Пристрій 8 регулювання кута відхилення засувки (Фіг.3) складається з валу 17, який обертається в петлях рухомої стінки 2 (Фіг.1), жорстко закріпленій на валу 17 засувки 7 (Фіг.1), розташованій в завантажувальному патрубку 6 (Фіг.1). За межами завантажувального патрубка 6 (Фіг.1) на кінці вала 17 розташовується регулювальне коліщатко 18. Фіксація попередньо встановленого кута відхилення поворотної засувки 7 (Фіг.1) здійснюється упорами регулювального коліщатка 18 за рахунок дії пружини 19, шайби 20, фіксувальної гайки 21. Всередині завантажувального патрубка 6 (Фіг.1) на валу 17 закріплюється пружина самоповернення 22 поворотної засувки 7 (Фіг.1). Пристрій (Фіг.1) працює наступним чином: при завантаженні матеріалу в бункер 1, під дією маси матеріалу, рухома стінка 2 відхиляється на кут, 17451 4 який визначається дією демпферного пристрою 4 і механізму регулювання 5. Кінцеве відхилення рухомої стінки 2 визначається розташуванням кінцевого упору 3. При відкриванні регулювальної засувки 7 за допомогою пристрою регулювання 8 матеріал зі швидкістю, яка визначається кутом відхилення рухомої стінки 2 і поворотної засувки 7, потрапляє до завантажувального патрубка 6, звідки потрапляє до робочої камери дробарки. При зменшенні маси продукту в завантажувальному бункері 1 під дією демпферного пристрою 4 рухома стінка 2 піднімається, за рахунок чого зберігається постійна швидкість пересування матеріалу в бункері 1, що запобігає куполоутворенню і створює рівномірний потік надходження матеріалу до отвору, який створюється зміною кута відкривання засувки 7. Механізм 5 регулювання (Фіг.2) працює наступним чином: гвинт 13, рухаючись у отворах станини 9, переміщає рухому опору 12, внаслідок чого змінюється кут нахилу і розподіл сил реакції демпферного пристрою 4 (Фіг.1), що призводить до зміни кута нахилу рухомої стінки 2 (Фіг.1) і зміни швидкості руху матеріалу в завантажувальному бункері 1 (Фіг.1). Положення рухомої опори 12 змінюється і фіксується за допомогою обертового коліщатка 11 з фіксатором, який встановлюється у відповідний отвір 10 станини 9. При встановленні у певну позицію обертове коліщатко 11 і, як наслідок, рухома опора 12 і гвинт 13 утримуються в цій позиції за рахунок притискної пружини 14. Регулювання натяжіння пружини 14 здійснюється шайбою 15 і гайкою 16. Пристрій 8 регулювання відхилення кута засувки (Фіг.3) працює наступним чином: за допомогою коліщатка 18 з упорами поворотна засувка 7 (Фіг.1), нерухомо закріплена на валу 17, змінює кут нахилу відносно рухомої стінки 2 (Фіг.1). Кут нахилу фіксується упорами коліщатка 18 на торцевій поверхні рухомої стінки 2 (Фіг.1). При необхідності зміни кута нахилу коліщатко 18 відтягується і засувка під дією пружини самоповернення 22 перекриває завантажувальний патрубок 6 (Фіг.1), подача матеріалу припиняється, після цього, обертаючи коліщатко 18, встановлюється необхідний кут нахилу і фіксується упорами і пружиною 19. Регулювання натяжіння пружини 19 здійснюється шайбою 20 і гайкою 21. 5 Комп’ютерна верстка М. Мацело 17451 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
