Сигналізаційний прилад обривного типу
Номер патенту: 17485
Опубліковано: 15.09.2006
Автори: Лисий Микола Іванович, Міхєєв Борис Миколайович, Шинкарук Олег Миколайович
Формула / Реферат
Сигналізаційний прилад обривного типу, до складу якого входять сигнальна лінія з мікрокабелю, схема визначення опору мікрокабелю, індикатор сигналу "тривога", який відрізняється тим, що вихід сигнальної лінії з'єднаний з схемою визначення ємності мікрокабелю, що пропорційна дальності до обриву мікрокабелю, вихід якої з'єднаний з схемою підрахунку дальності до обриву мікрокабелю, вихід якої з'єднаний з індикатором дальності.
Текст

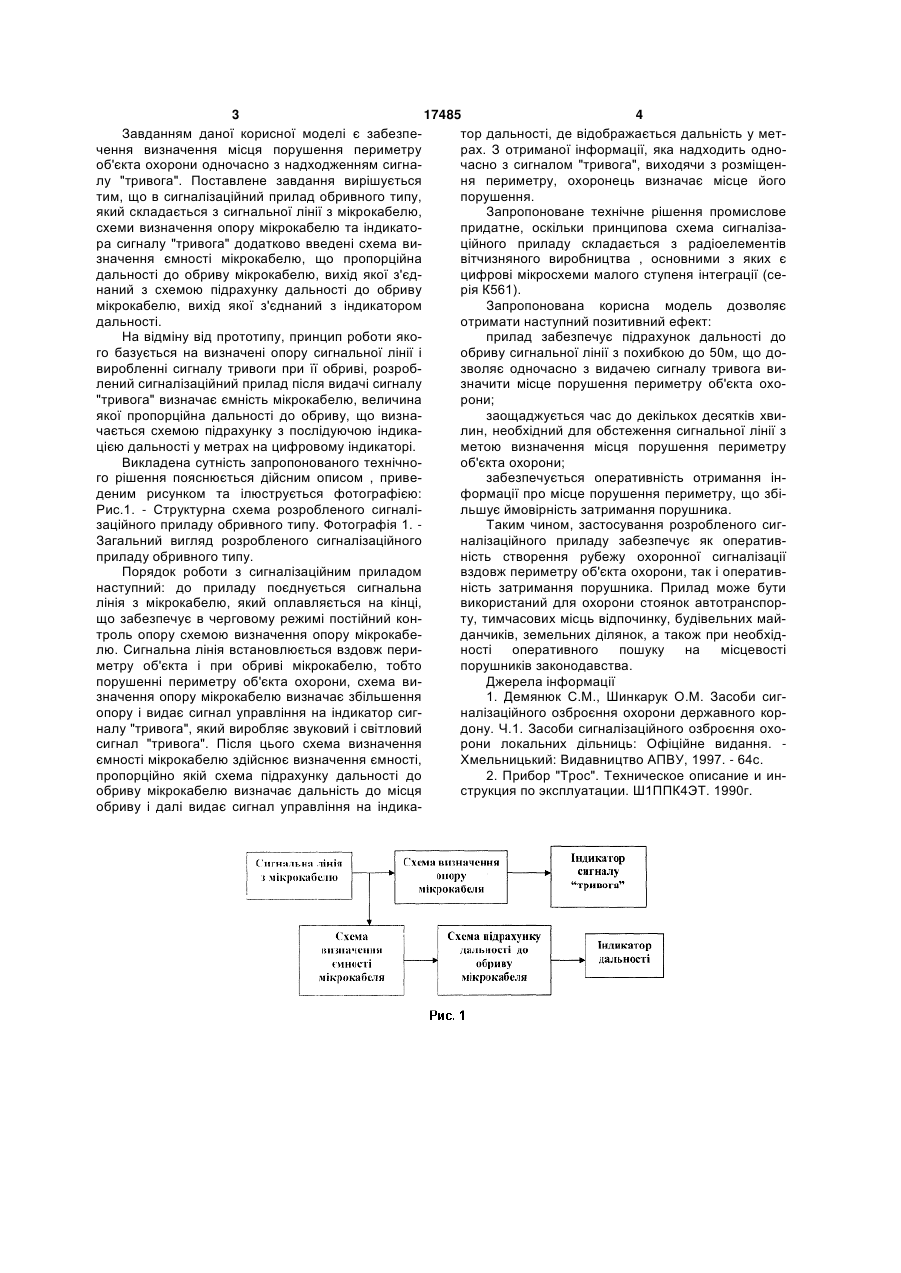

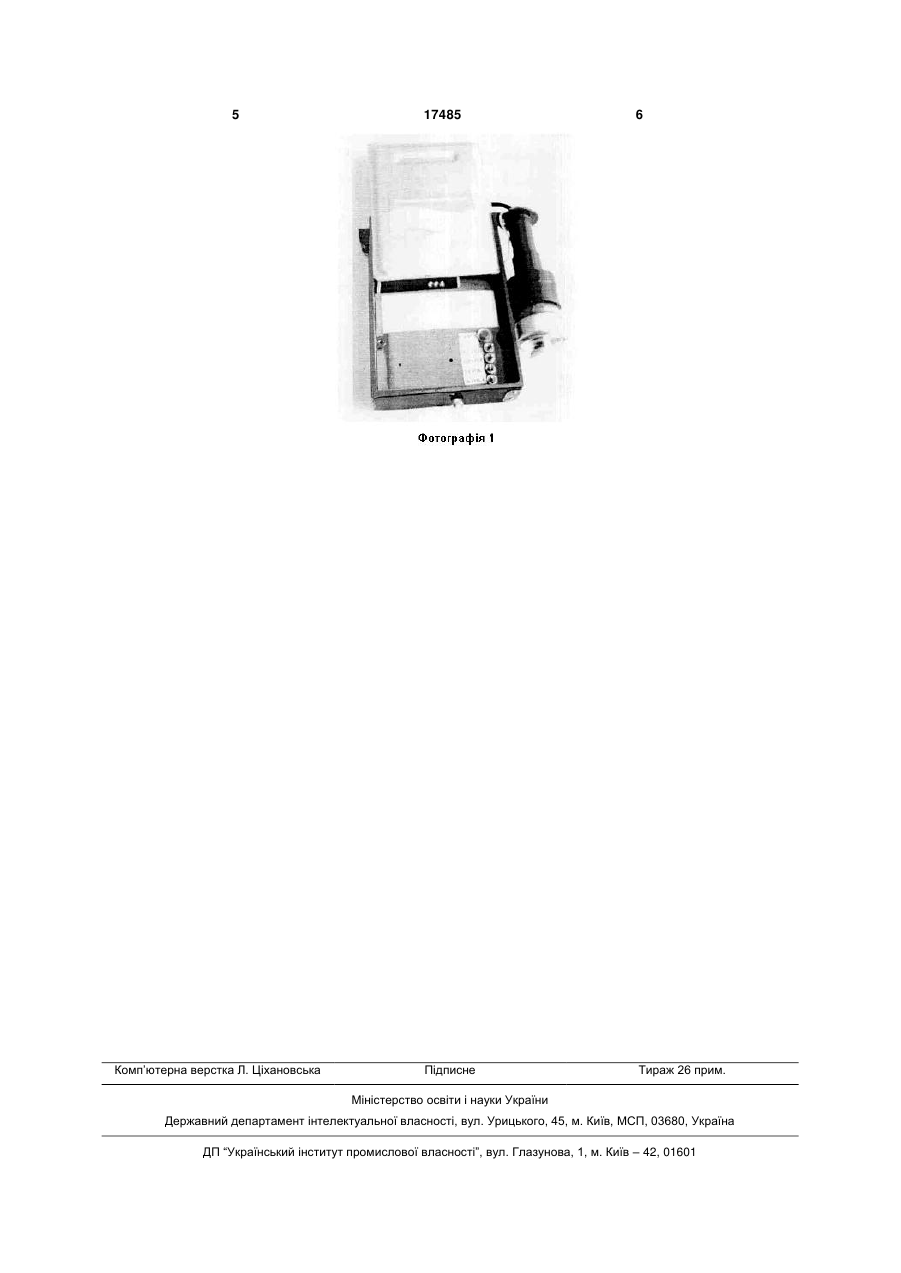

Сигналізаційний прилад обривного типу, до складу якого входять сигнальна лінія з мікрокабе 3 17485 4 Завданням даної корисної моделі є забезпетор дальності, де відображається дальність у метчення визначення місця порушення периметру рах. З отриманої інформації, яка надходить однооб'єкта охорони одночасно з надходженням сигначасно з сигналом "тривога", виходячи з розміщенлу "тривога". Поставлене завдання вирішується ня периметру, охоронець визначає місце його тим, що в сигналізаційний прилад обривного типу, порушення. який складається з сигнальної лінії з мікрокабелю, Запропоноване технічне рішення промислове схеми визначення опору мікрокабелю та індикатопридатне, оскільки принципова схема сигналізара сигналу "тривога" додатково введені схема виційного приладу складається з радіоелементів значення ємності мікрокабелю, що пропорційна вітчизняного виробництва , основними з яких є дальності до обриву мікрокабелю, вихід якої з'єдцифрові мікросхеми малого ступеня інтеграції (сенаний з схемою підрахунку дальності до обриву рія К561). мікрокабелю, вихід якої з'єднаний з індикатором Запропонована корисна модель дозволяє дальності. отримати наступний позитивний ефект: На відміну від прототипу, принцип роботи якоприлад забезпечує підрахунок дальності до го базується на визначені опору сигнальної лінії і обриву сигнальної лінії з похибкою до 50м, що довиробленні сигналу тривоги при її обриві, розробзволяє одночасно з видачею сигналу тривога вилений сигналізаційний прилад після видачі сигналу значити місце порушення периметру об'єкта охо"тривога" визначає ємність мікрокабелю, величина рони; якої пропорційна дальності до обриву, що визназаощаджується час до декількох десятків хвичається схемою підрахунку з послідуючою індикалин, необхідний для обстеження сигнальної лінії з цією дальності у метрах на цифровому індикаторі. метою визначення місця порушення периметру Викладена сутність запропонованого технічнооб'єкта охорони; го рішення пояснюється дійсним описом , привезабезпечується оперативність отримання інденим рисунком та ілюструється фотографією: формації про місце порушення периметру, що збіРис.1. - Структурна схема розробленого сигналільшує ймовірність затримання порушника. заційного приладу обривного типу. Фотографія 1. Таким чином, застосування розробленого сигЗагальний вигляд розробленого сигналізаційного налізаційного приладу забезпечує як оперативприладу обривного типу. ність створення рубежу охоронної сигналізації Порядок роботи з сигналізаційним приладом вздовж периметру об'єкта охорони, так і оперативнаступний: до приладу поєднується сигнальна ність затримання порушника. Прилад може бути лінія з мікрокабелю, який оплавляється на кінці, використаний для охорони стоянок автотранспорщо забезпечує в черговому режимі постійний конту, тимчасових місць відпочинку, будівельних майтроль опору схемою визначення опору мікрокабеданчиків, земельних ділянок, а також при необхідлю. Сигнальна лінія встановлюється вздовж периності оперативного пошуку на місцевості метру об'єкта і при обриві мікрокабелю, тобто порушників законодавства. порушенні периметру об'єкта охорони, схема виДжерела інформації значення опору мікрокабелю визначає збільшення 1. Демянюк С.М., Шинкарук О.М. Засоби сигопору і видає сигнал управління на індикатор сигналізаційного озброєння охорони державного корналу "тривога", який виробляє звуковий і світловий дону. Ч.1. Засоби сигналізаційного озброєння охосигнал "тривога". Після цього схема визначення рони локальних дільниць: Офіційне видання. ємності мікрокабелю здійснює визначення ємності, Хмельницький: Видавництво АПВУ, 1997. - 64с. пропорційно якій схема підрахунку дальності до 2. Прибор "Трос". Техническое описание и инобриву мікрокабелю визначає дальність до місця струкция по эксплуатации. Ш1ППК4ЭТ. 1990г. обриву і далі видає сигнал управління на індика 5 Комп’ютерна верстка Л. Ціхановська 17485 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
