Прилад для визначення координат постановників завад, працюючих на земній поверхні

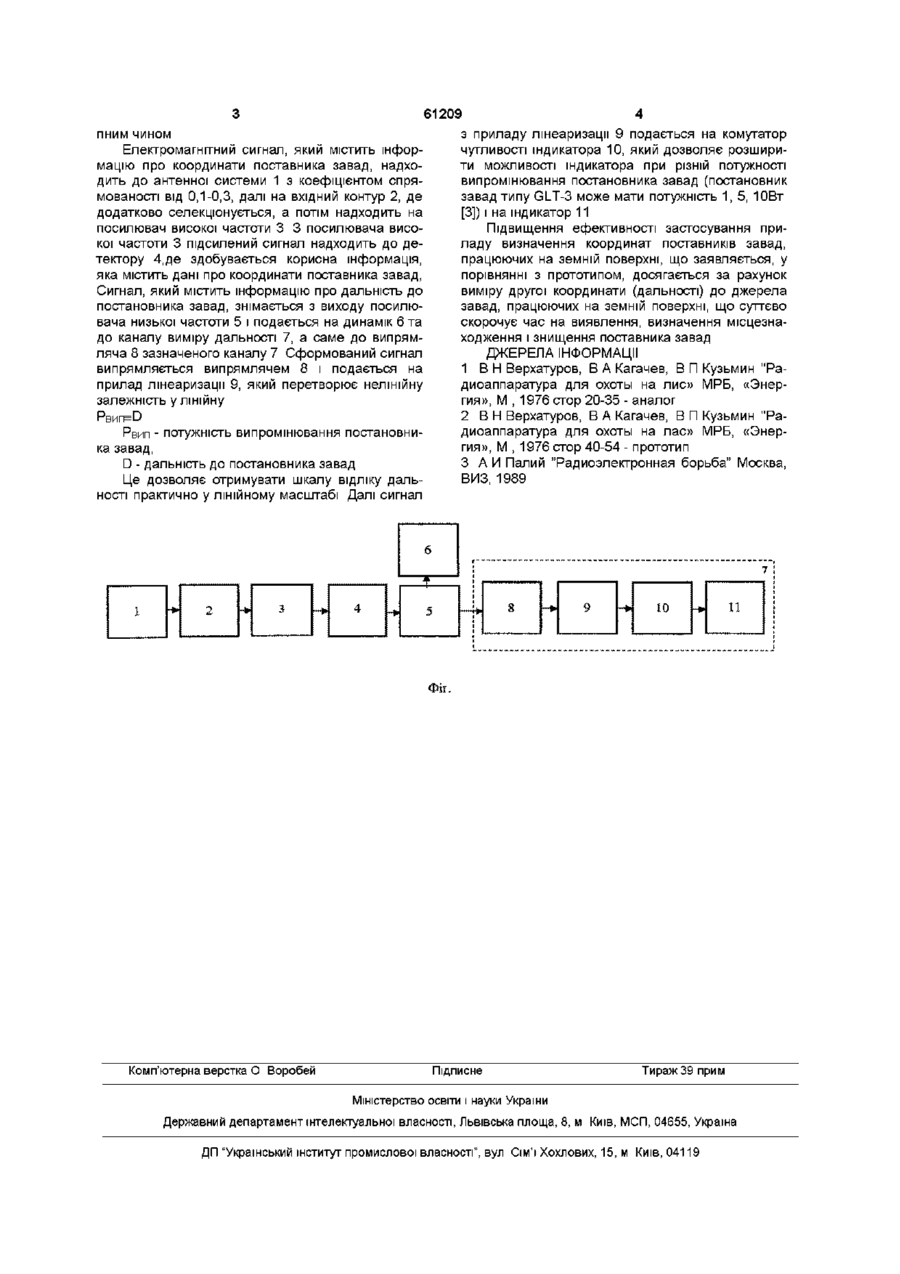

Прилад визначення координат постановників завад, працюючих на земній поверхні, який містить антенну систему, вхідний контур, посилювач високої частоти, детектор, посилювач низької частоти і динамік, який відрізняється тим, що до нього запроваджений додатково канал виміру дальності, який має випрямляч інформаційного сигналу, прилад лінеаризації залежності РВИПР = D = Ц комутатор чутливості індикатора та індикатор Винахід відноситься до галузі радіотехніки, зокрема, до пеленгаторів дня визначення напрямку з якого надходить електромагнітні хвилі, які не мають вираженого напрямку, а саме до приладів визначення місцеположення шляхом порівняння в однієї системі двох координат Відомий прилад визначення координат поставників завад, працюючих на земній поверхні містить антенну систему, вхідний контур, підсилювач високої частоти, детектор, підсилювач низької частоти і динамік [1] Найбільш близьким технічним рішенням, обраним за прототип, є прилад визначення координат постановників завад, працюючих на земній поверхні, що містить антенну систему, вхідний контур, посилювач високої частоти, детектор, посилювач низької частоти і динамік [2] Недоліком відомого приладу який обрано за прототип є відсутність каналу виміру дальності В основу винаходу поставлено задачу шляхом виміру дальності (другої координати) до постановника завад, працюючого на земній поверхні із завчасно відомою потужністю випромінювання, забезпечити прискорення пронесу знаходження постановника завад Суть винаходу в приладі визначення координат поставників завад, працюючих на земній поверхні, який містить антенну систему, вхідний контур, посилювач високої частоти, детектор, посилювач низької частоти і динамік, полягає в тому, що до нього запроваджений додатково канал виміру дальності, який має випрямляч інформаційного сиг налу, прилад лінеаризації залежності Рвип=О=ІІ та індикатор Порівнянний аналіз технічного рішення, із прототипом, дозволяє зробити висновок, що прилад для визначення координат поставників завад, працюючих на земній поверхні, який заявляється, відрізняється тим, що до нього запроваджений додатково канал виміру дальності, який має випрямляч інформаційного сигналу, прилад лінеаризації залежності Рвип=О=и, комутатор чутливості індикатора та індикатор Таким чином, прилад визначення координат поставників завад, працюючих на земній поверхні, який заявляється, відповідає критерію винаходу "новизна" Суть винаходу пояснюється за допомогою креслень, де на фіг подана функціональна схема приладу визначення координат поставників завад, працюючих на земній поверхні Прилад визначення координат поставників завад, працюючих на земній поверхні конструктивно містить (див, фіг) антенну систему 1, вхідний контур 2, підсилювач високої частоти 3, детектор 4, підсилювач низької частоти 5, динамік 6 До приладу додатково введений канал 7 виміру дальності, який у свою чергу містить зв'язані між собою випрямляч інформаційного сигналу 8, прилад лінеаризації 9, комутатор чутливості індикатора 10 та індикатор 11 Прилад визначення координат поставників завад, працюючих на земній поверхні працює насту о (О 61209 з приладу лінеаризації 9 подається на комутатор пним чином чутливості індикатора 10, який дозволяє розшириЕлектромагнітний сигнал, який містить інфорти можливості індикатора при різній потужності мацію про координати поставника завад, надховипромінювання постановника завад (постановник дить до антенної системи 1 з коефіцієнтом спрязавад типу GLT-3 може мати потужність 1, 5, ЮВт мованості від 0,1-0,3, далі на вхідний контур 2, де [3]) і на індикатор 11 додатково селекціонується, а потім надходить на посилювач високої частоти З З посилювача висоПідвищення ефективності застосування прикої частоти 3 підсилений сигнал надходить до деладу визначення координат поставників завад, тектору 4,де здобувається корисна інформація, працюючих на земній поверхні, що заявляється, у яка містить дані про координати поставника завад, порівнянні з прототипом, досягається за рахунок Сигнал, який містить інформацію про дальність до виміру другої координати (дальності) до джерела постановника завад, знімається з виходу посилюзавад, працюючих на земній поверхні, що суттєво вача низької частоти 5 і подається на динамік 6 та скорочує час на виявлення, визначення місцезнадо каналу виміру дальності 7, а саме до випрямходження і знищення поставника завад ляча 8 зазначеного каналу 7 Сформований сигнал ДЖЕРЕЛА ІНФОРМАЦІЇ випрямляється випрямлячем 8 і подається на 1 В Н Верхатуров, В А Кагачев, В П Кузьмин "Раприлад лінеаризації 9, який перетворює нелінійну диоаппаратура для охоты на лис» МРБ, «Энерзалежність у лінійну гия», М , 1976 стор 20-35-аналог Рвип-D 2 В Н Верхатуров, В А Кагачев, В П Кузьмин "Радиоаппаратура для охоты на лас» МРБ, «ЭнерРвип - потужність випромінювання постановнигия», М , 1976 стор 40-54 - прототип ка завад, 3 А И Палий "Радиоэлектронная борьба" Москва, D - дальність до постановника завад ВИЗ, 1989 Це дозволяє отримувати шкалу відліку дальності практично у лінійному масштабі Далі сигнал 1 2 -• 3 ФІГ. Комп'ютерна верстка О Воробей Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
