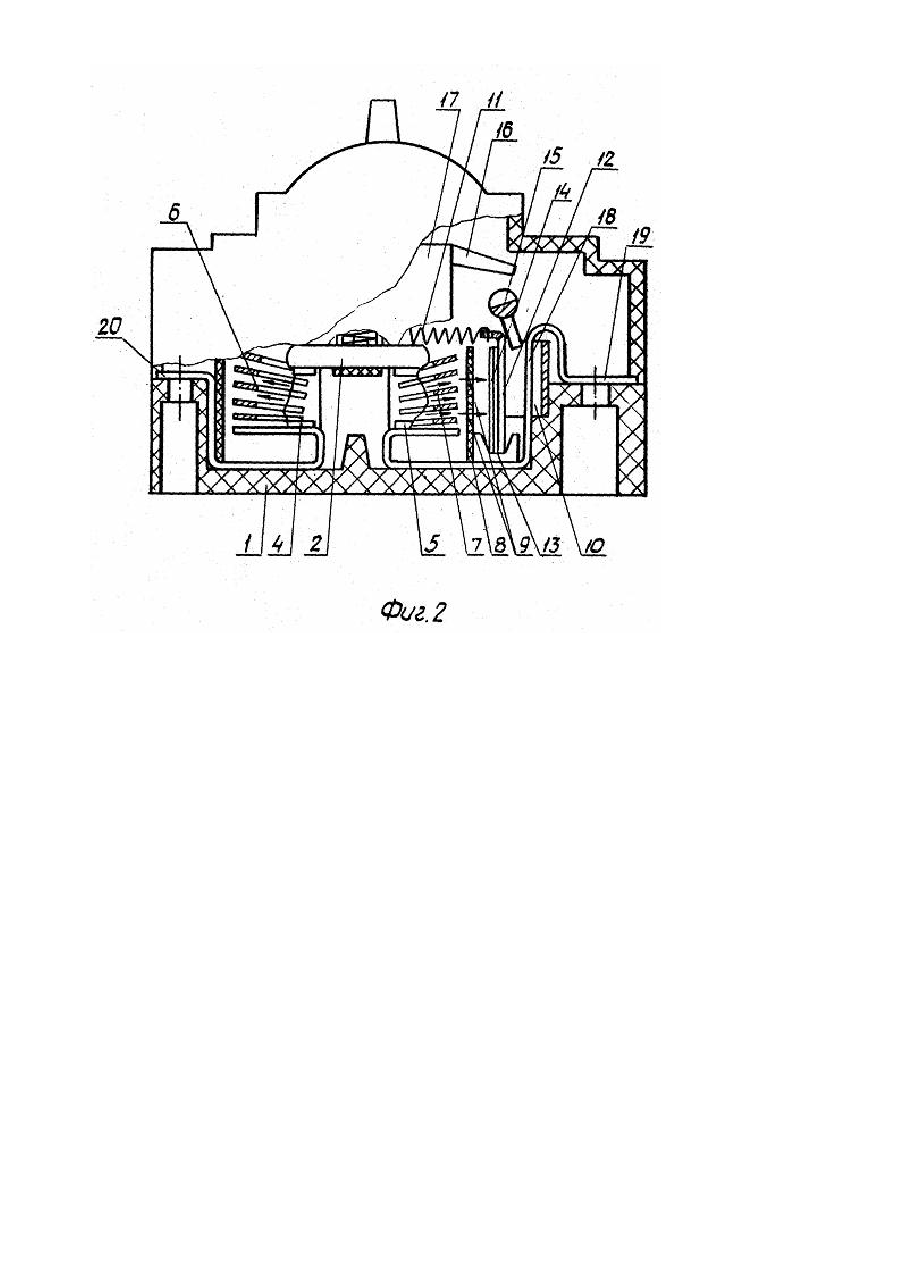

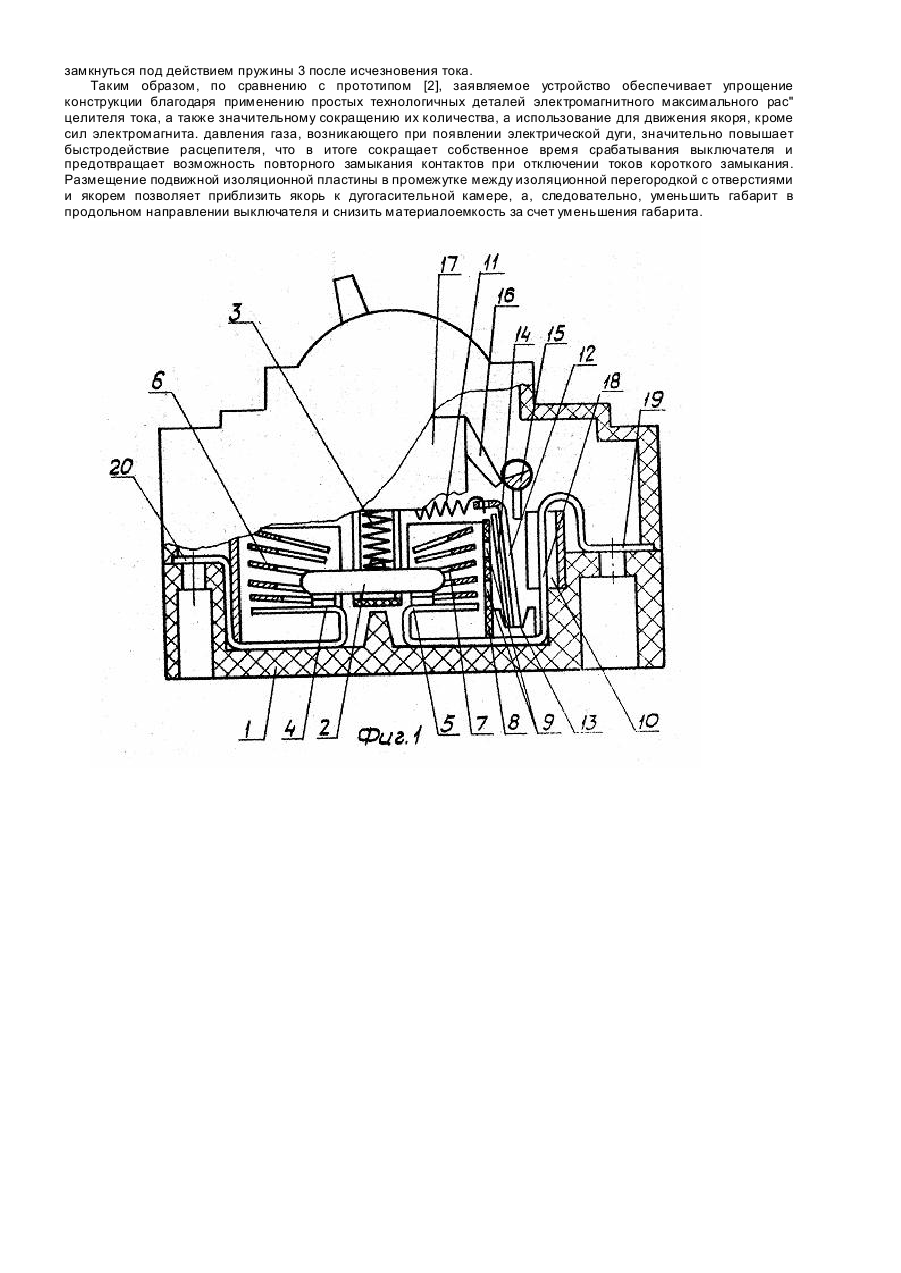

Изобретение относится к области электротехники, а именно -у низковольтным автоматическим выключателям, предназначенным для защиты электрических цепей от токов перегрузки и короткого замыкания. Известны автоматические выключатели [1], содержащие изоляционный корпус, подвижиые и неподвижные контакты, дугогасительные камеры, электромагнитные максимальные расцепители тока, отключающую рейку, защелку и механизм свободного расцепления. Недостатком указанных выключателей является то, то их электромагнитные максимальные расцепителм тока имеют недостаточное быстродействие, из-за чего возможны повторные замыкания контактов после их отброса электродинамическими силами при отключении токов короткого замыкания и сложность конструкции электромагнитного максимального расцепителя тока. Наиболее близким по технической сущности к заявляемому устройству является автоматический выключатель [2], содержащий изоляционный корпус, в каждом полюсе подвижный контакт, по крайней мере, один неподвижный контакт и одну дугогасительную камеру, изоляционную перегородку с отверстиями, примыкающую к выходу камеры, механизм управления, защелку и адектромагнитный расцепитель тока, содержащий якорь, один конец которого связан с пружиной, и сердечник, охватывающий токопровод. Недостатком указанного выключателя является сложности конструкции электромагнитного максимального расцепителя тока. В основу изобретения поставлена задача усовершенствования автоматического •выключателя за счет применения простых технологичных деталей электромагнитного максимального расцепителя тока, а также сокращения их количества, благодаря чему снижается материалоемкость и упрощается конструкция автоматического выключателя. Поставленная задача решается тем, что в автоматическом выключателе, содержащем изоляционный корпус, в каждом полюсе подвижный контакт и, по крайней мере, один неподвижный контакт и однудугогасительную камеру с изоляционной перегородкой с отверстиями, примыкающей к выходу дугогасительной камеры, механизм управления. защелку и электромагнитный расцепитель тока. содержащий якорь, один конец которого связан с пружиной, и сердечник, охватывающий токопровод, согласно изобретению якорь выполнен в виде пластины, максимальный расцепитель тока установлен в изоляционном корпусе у выхода дугогасительной камеры так, что якорь расположен между сердечником и перегородкой с отверстиями и установлен другим концом в корпусе с возможностью поворота. Выключатель снабжен изоляционной пластиной, которая установлена одним концом в корпусе между изоляционной перегородкой с отверстиями и якорем с возможностью поворота и взаимодействия с якорем. Именно за счет того, что якорь выполнен в виде пластины, максимальный расцепитель тока установлен у выхода дугогасительной камеры так. что якорь расположен между сердечником и перегородкой с отверстиями и установлен другим концом а корпусе с возможностью поворота, достигается упрощение конструкции. Сущность изобретения поясняется чертежом. На фиг. 1 изображен вариант заявляемого автоматического выключателя, находящегося во включенном положении; на фиг.2 - то же в отключенном положении. Автоматический выключатель содержит изоляционный корпус 1. подвижный контакт 2, выполненный в виде контактного мостика и подпружиненный пружиной 3, неподвижные контакты 4 и 5, дугогасительные камеры 6 и 7. изоляционную перегородку 8 с отверстиями 9, примыкающую к вы ходу дугогаси тельной камеры 7, электромагнитный максимальный расцепитель тока, содержащий П-образный магнитопровод 10, выполненный из листового ферромагнитного материала, подпружиненный пружиной 11 якорь 12, выполненный в виде пластины также из листового ферромагнитного материала, установленный в изоляционном корпусе 1 с возможностью вращения вокруг точки 13 напротив дугогасительной камеры 7 и обращенный одной из своих сторон к изоляционной перегородке 8 с отверстиями 9. примыкающей к выходу дугогасительной камеры 7, а другой стороной - к торцам П-образного магнитопро-вода 10. изоляционную пластину 14, расположенную в промежутках между изоляционной перегородкой 8с отверстиями 9, примыкающей к выходу дугогасительной камеры 7, и якорем 12 с возможностью перемещения и взаимодействия с якорем 12, отключающую рейку 15, защелку 16, механизм свободного расцепления 17, токоведущий элемент 18с выводом 19, а также вывод 20. Устройство работает следующим образом. При возникновении в защищаемой автоматическим выключателем электрической цепи короткого замыкания ток короткого замыкания, протекая от вывода 19 к выводу 20. или наоборот, создает электродинамические силы, отбрасывающие подвижный контакт 2 от неподвижных контактов 4 и 5, т. е. происходит размыкание контактов независимо от действия механизма свободного расцепления 17. Возникающая между подвижным 2 и неподвижными 4,5 контактами электрическая дуга создаете дугогасительных камерах 6 и 7 избыточное давление. Под действием избыточного давления струя газа с большой скоростью выбрасывается из камеры 7 через отверстия 9 в перегородке 8. воздействуя на изоляционную пластину 14, которая, перемещаясь, воздействует на якорь 12. перемещая его вокруг точки 13 в направлении к торцам П-образного магнитопровода 10. Кроме того, пластина 14 препятствует распространению раскаленного газа в полости выключателя. В варианте, когда изоляционная пластина 14 отсутствует, струя газа воздействует непосредственно на якорь 12. Однако поскольку выбрасываемая из камеры струя газа в непосредственной близости от изоляционной перегородки 8 с отверстиями 9 содержит ионизированные электрические заряды, якорь 12 необходимо располагать на определенном удалении от камеры 7, на котором упомянутые электрические заряды нейтрализованы, что ведет к увеличению габарита выключателя. Одновременно на якорь 12 действуют магнитные силы притяжения к П-образному магнитол роводу 10, создаваемые за счет протекания тока в токоведущем элементе 18. За счет воздействия на якорь 12 двух описанных сил он приобретает Большую скорость. Поворачиваясь, якорь 12 ударяет по отключающей рейке 15. Рейка 15 поворачивается и освобождает защелку 16. в результате чего срабатывает механизм свободного расцепления 17, подхватывая отбросившийся подвижный контакт 2 и не давая ему тем самым повторно замкнуться под действием пружины 3 после исчезновения тока. Таким образом, по сравнению с прототипом [2], заявляемое устройство обеспечивает упрощение конструкции благодаря применению простых технологичных деталей электромагнитного максимального рас" целителя тока, а также значительному сокращению их количества, а использование для движения якоря, кроме сил электромагнита. давления газа, возникающего при появлении электрической дуги, значительно повышает быстродействие расцепителя, что в итоге сокращает собственное время срабатывания выключателя и предотвращает возможность повторного замыкания контактов при отключении токов короткого замыкания. Размещение подвижной изоляционной пластины в промежутке между изоляционной перегородкой с отверстиями и якорем позволяет приблизить якорь к дугогасительной камере, а, следовательно, уменьшить габарит в продольном направлении выключателя и снизить материалоемкость за счет уменьшения габарита.
