Одноразовий медичний шприц

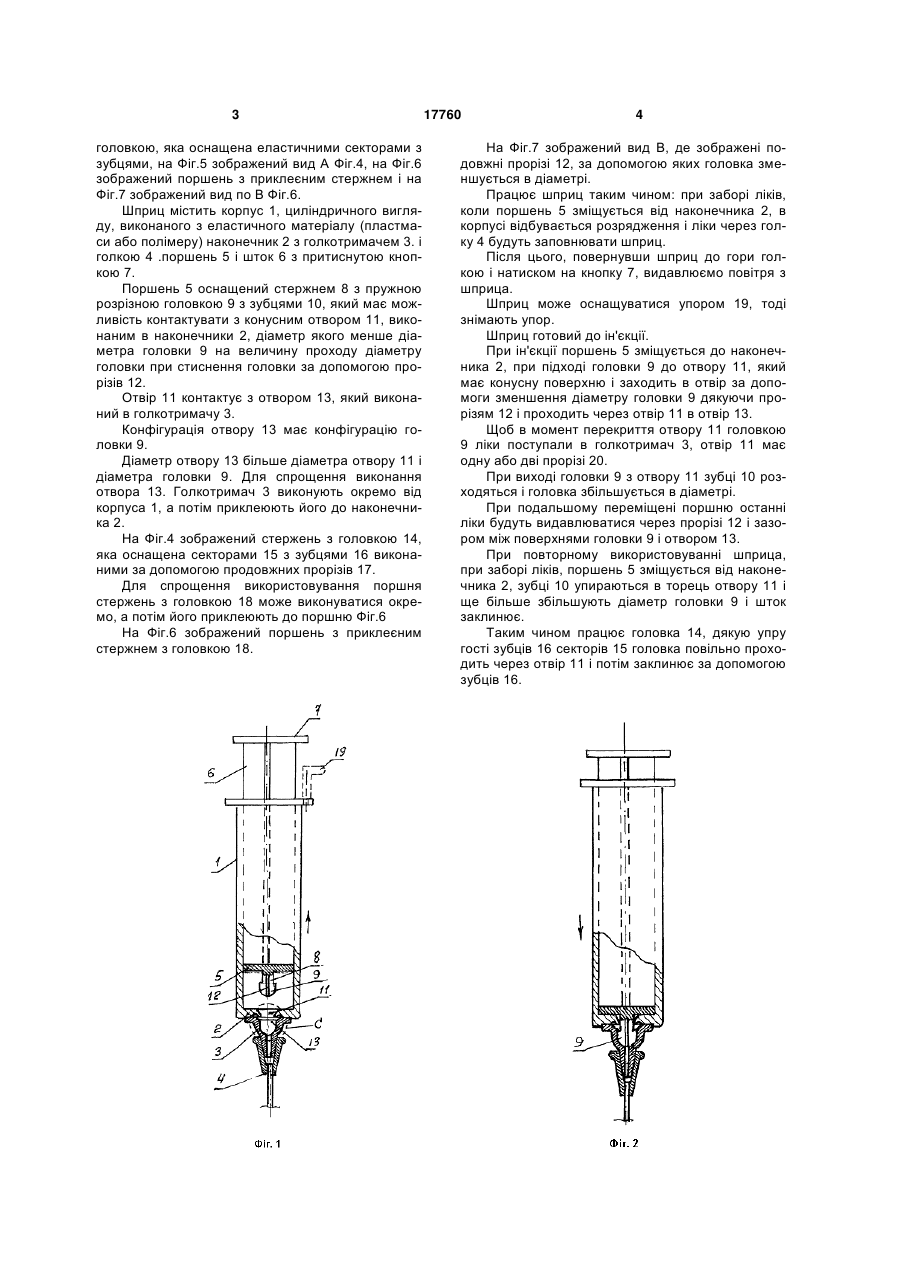

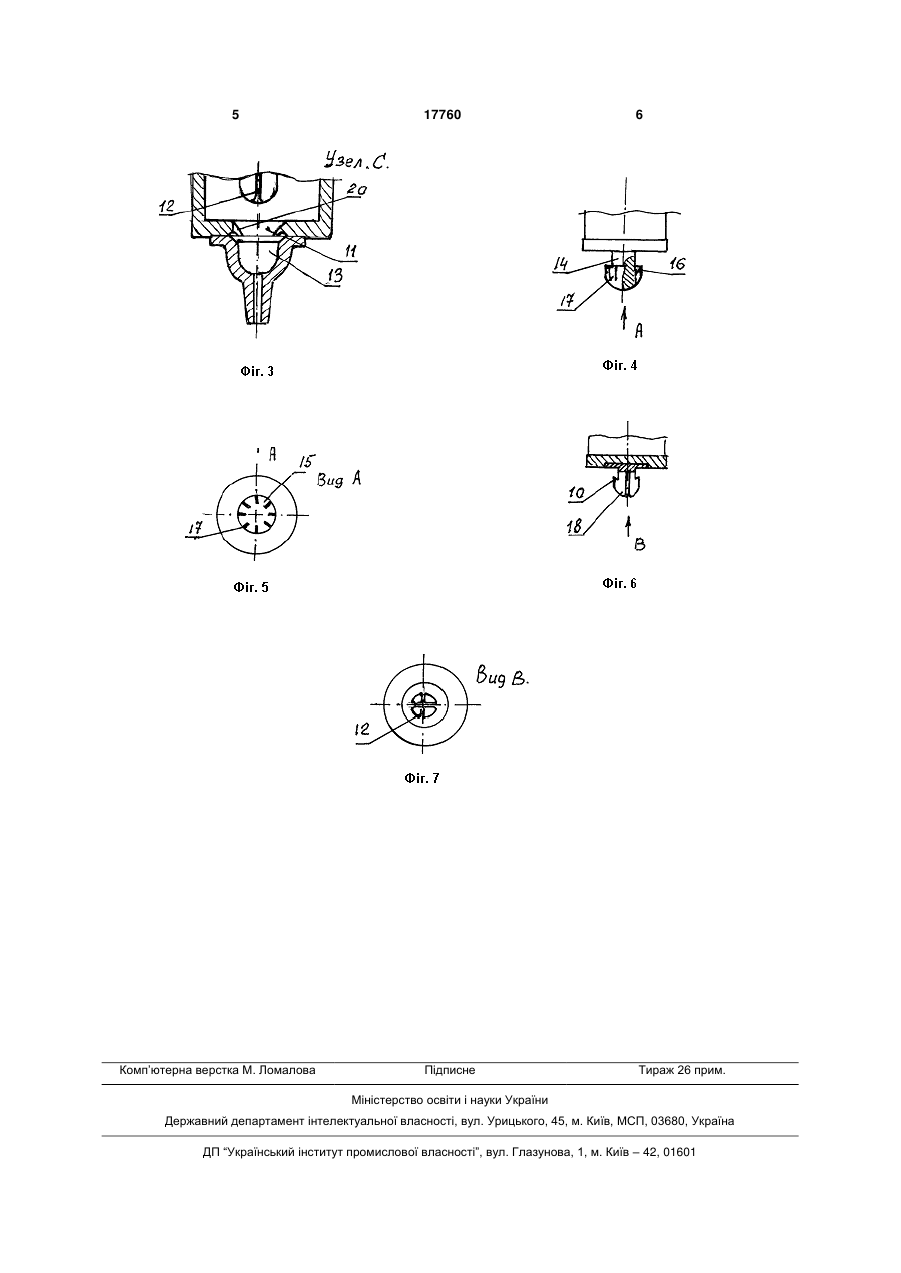

1. Одноразовий медичний шприц, що містить корпус з наконечником і голкотримачем з голкою, 3 головкою, яка оснащена еластичними секторами з зубцями, на Фіг.5 зображений вид А Фіг.4, на Фіг.6 зображений поршень з приклеєним стержнем і на Фіг.7 зображений вид по В Фіг.6. Шприц містить корпус 1, циліндричного вигляду, виконаного з еластичного матеріалу (пластмаси або полімеру) наконечник 2 з голкотримачем 3. і голкою 4 .поршень 5 і шток 6 з притиснутою кнопкою 7. Поршень 5 оснащений стержнем 8 з пружною розрізною головкою 9 з зубцями 10, який має можливість контактувати з конусним отвором 11, виконаним в наконечники 2, діаметр якого менше діаметра головки 9 на величину проходу діаметру головки при стиснення головки за допомогою прорізів 12. Отвір 11 контактує з отвором 13, який виконаний в голкотримачу 3. Конфігурація отвору 13 має конфігурацію головки 9. Діаметр отвору 13 більше діаметра отвору 11 і діаметра головки 9. Для спрощення виконання отвора 13. Голкотримач 3 виконують окремо від корпуса 1, а потім приклеюють його до наконечника 2. На Фіг.4 зображений стержень з головкою 14, яка оснащена секторами 15 з зубцями 16 виконаними за допомогою продовжних прорізів 17. Для спрощення використовування поршня стержень з головкою 18 може виконуватися окремо, а потім його приклеюють до поршню Фіг.6 На Фіг.6 зображений поршень з приклеєним стержнем з головкою 18. 17760 4 На Фіг.7 зображений вид В, де зображені подовжні прорізі 12, за допомогою яких головка зменшується в діаметрі. Працює шприц таким чином: при заборі ліків, коли поршень 5 зміщується від наконечника 2, в корпусі відбувається розрядження і ліки через голку 4 будуть заповнювати шприц. Після цього, повернувши шприц до гори голкою і натиском на кнопку 7, видавлюємо повітря з шприца. Шприц може оснащуватися упором 19, тоді знімають упор. Шприц готовий до ін'єкції. При ін'єкції поршень 5 зміщується до наконечника 2, при підході головки 9 до отвору 11, який має конусну поверхню і заходить в отвір за допомоги зменшення діаметру головки 9 дякуючи прорізям 12 і проходить через отвір 11 в отвір 13. Щоб в момент перекриття отвору 11 головкою 9 ліки поступали в голкотримач 3, отвір 11 має одну або дві прорізі 20. При виході головки 9 з отвору 11 зубці 10 розходяться і головка збільшується в діаметрі. При подальшому переміщені поршню останні ліки будуть видавлюватися через прорізі 12 і зазором між поверхнями головки 9 і отвором 13. При повторному використовуванні шприца, при заборі ліків, поршень 5 зміщується від наконечника 2, зубці 10 упираються в торець отвору 11 і ще більше збільшують діаметр головки 9 і шток заклинює. Таким чином працює головка 14, дякую упру гості зубців 16 секторів 15 головка повільно проходить через отвір 11 і потім заклинює за допомогою зубців 16. 5 Комп’ютерна верстка М. Ломалова 17760 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
