Пристрій для захисту зору водія від осліплення

Номер патенту: 17841

Опубліковано: 16.10.2006

Автор: Михайлов Михайло Анатолійович

Завантажити PDF файл.

Формула / Реферат

Пристрій для захисту зору водія від осліплення, що містить захисний екран, установлений на лобовому склі транспортного засобу, який відрізняється тим, що додатково введено фотоприймальний пристрій у вигляді панелі з фотоелементами, установленої у нижній частині захисного екрана, який виконано у вигляді екран-дисплея на рідких кристалах і містить кількість чарунок на рідких кристалах, що дорівнює кількості фотоелементів фотоприймального пристрою, при цьому кожна чарунка екран-дисплея підімкнена до відповідного елемента фотоприймального пристрою через електронний комутатор.

Текст

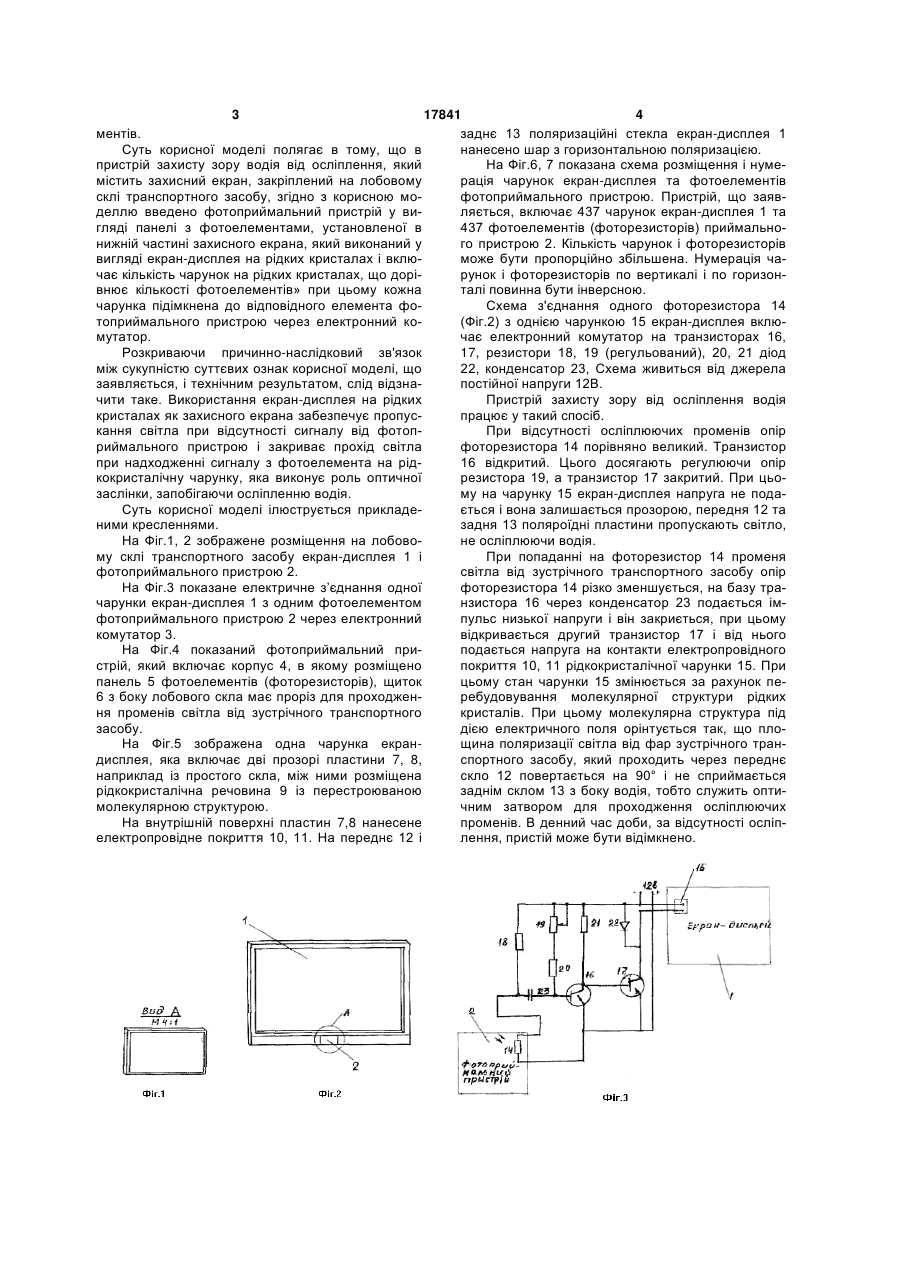

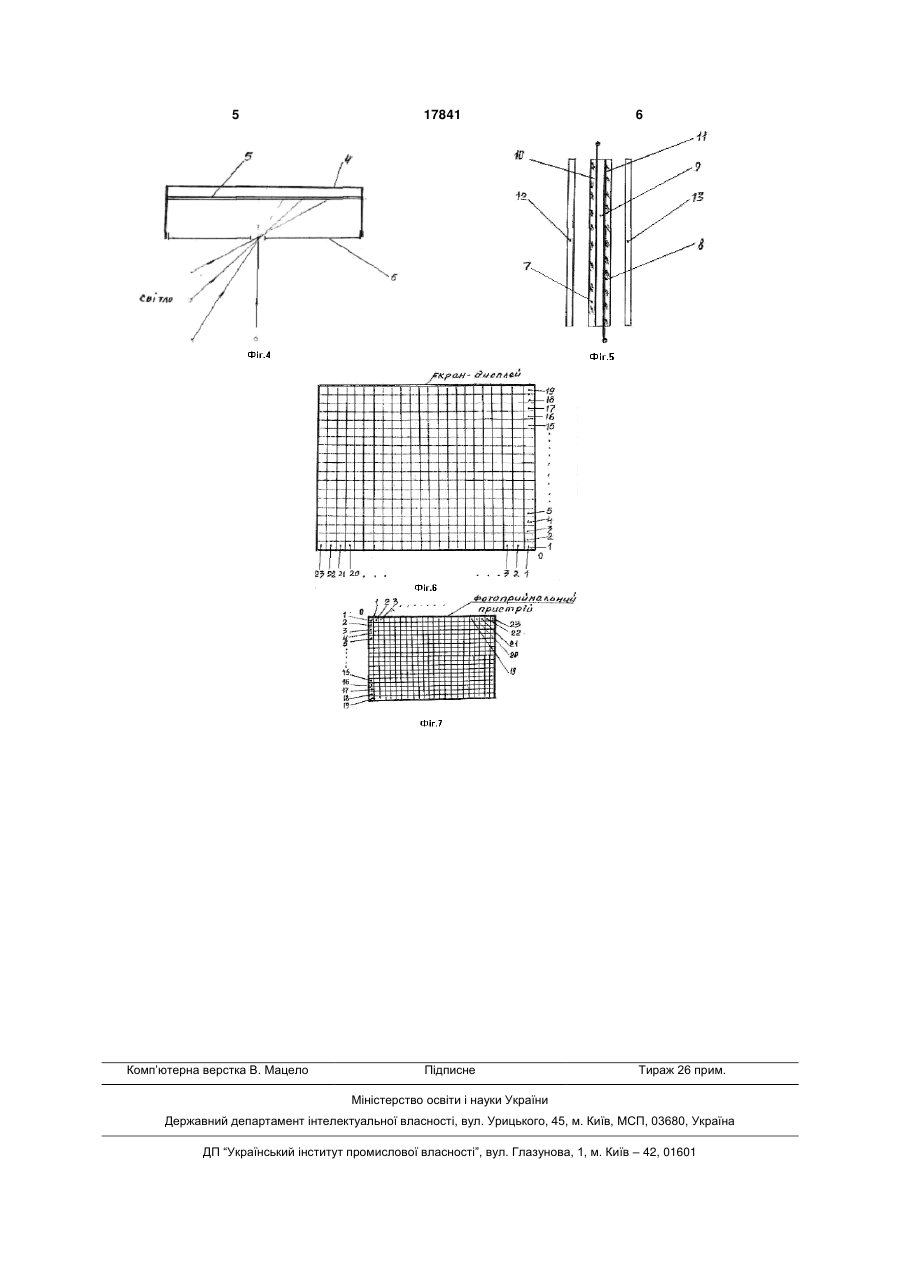

Пристрій для захисту зору водія від осліплення, що містить захисний екран, установлений на лобовому склі транспортного засобу, який відрізняється тим, що додатково введено фотоприйма 3 17841 4 ментів. заднє 13 поляризаційні стекла екран-дисплея 1 Суть корисної моделі полягає в тому, що в нанесено шар з горизонтальною поляризацією. пристрій захисту зору водія від осліплення, який На Фіг.6, 7 показана схема розміщення і нумемістить захисний екран, закріплений на лобовому рація чарунок екран-дисплея та фотоелементів склі транспортного засобу, згідно з корисною мофотоприймального пристрою. Пристрій, що заявделлю введено фотоприймальний пристрій у виляється, включає 437 чарунок екран-дисплея 1 та гляді панелі з фотоелементами, установленої в 437 фотоелементів (фоторезисторів) приймальнонижній частині захисного екрана, який виконаний у го пристрою 2. Кількість чарунок і фоторезисторів вигляді екран-дисплея на рідких кристалах і вклюможе бути пропорційно збільшена. Нумерація чачає кількість чарунок на рідких кристалах, що дорірунок і фоторезисторів по вертикалі і по горизонвнює кількості фотоелементів» при цьому кожна талі повинна бути інверсною. чарунка підімкнена до відповідного елемента фоСхема з'єднання одного фоторезистора 14 топриймального пристрою через електронний ко(Фіг.2) з однією чарункою 15 екран-дисплея вклюмутатор. чає електронний комутатор на транзисторах 16, Розкриваючи причинно-наслідковий зв'язок 17, резистори 18, 19 (регульований), 20, 21 діод між сукупністю суттєвих ознак корисної моделі, що 22, конденсатор 23, Схема живиться від джерела заявляється, і технічним результатом, слід відзнапостійної напруги 12В. чити таке. Використання екран-дисплея на рідких Пристрій захисту зору від осліплення водія кристалах як захисного екрана забезпечує пропуспрацює у такий спосіб. кання світла при відсутності сигналу від фотопПри відсутності осліплюючих променів опір риймального пристрою і закриває прохід світла фоторезистора 14 порівняно великий. Транзистор при надходженні сигналу з фотоелемента на рід16 відкритий. Цього досягають регулюючи опір кокристалічну чарунку, яка виконує роль оптичної резистора 19, а транзистор 17 закритий. При цьозаслінки, запобігаючи осліпленню водія. му на чарунку 15 екран-дисплея напруга не подаСуть корисної моделі ілюструється прикладеється і вона залишається прозорою, передня 12 та ними кресленнями. задня 13 поляроїдні пластини пропускають світло, На Фіг.1, 2 зображене розміщення на лобовоне осліплюючи водія. му склі транспортного засобу екран-дисплея 1 і При попаданні на фоторезистор 14 променя фотоприймального пристрою 2. світла від зустрічного транспортного засобу опір На Фіг.3 показане електричне з’єднання одної фоторезистора 14 різко зменшується, на базу трачарунки екран-дисплея 1 з одним фотоелементом нзистора 16 через конденсатор 23 подається імфотоприймального пристрою 2 через електронний пульс низької напруги і він закриється, при цьому комутатор 3. відкривається другий транзистор 17 і від нього На Фіг.4 показаний фотоприймальний приподається напруга на контакти електропровідного стрій, який включає корпус 4, в якому розміщено покриття 10, 11 рідкокристалічної чарунки 15. При панель 5 фотоелементів (фоторезисторів), щиток цьому стан чарунки 15 змінюється за рахунок пе6 з боку лобового скла має проріз для проходженребудовування молекулярної структури рідких ня променів світла від зустрічного транспортного кристалів. При цьому молекулярна структура під засобу. дією електричного поля орінтується так, що плоНа Фіг.5 зображена одна чарунка екранщина поляризації світла від фар зустрічного трандисплея, яка включає дві прозорі пластини 7, 8, спортного засобу, який проходить через переднє наприклад із простого скла, між ними розміщена скло 12 повертається на 90° і не сприймається рідкокристалічна речовина 9 із перестроюваною заднім склом 13 з боку водія, тобто служить оптимолекулярною структурою. чним затвором для проходження осліплюючих На внутрішній поверхні пластин 7,8 нанесене променів. В денний час доби, за відсутності осліпелектропровідне покриття 10, 11. На переднє 12 і лення, пристій може бути відімкнено. 5 Комп’ютерна верстка В. Мацело 17841 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Device for protecting the eyes of a driver against dazzle

Назва патенту російською

Устройство для защиты глаз водителя транспортного средства от ослепления

МПК / Мітки

МПК: G02C 7/00, B60J 3/00

Мітки: пристрій, захисту, зору, водія, осліплення
