Змішувач комбікормів

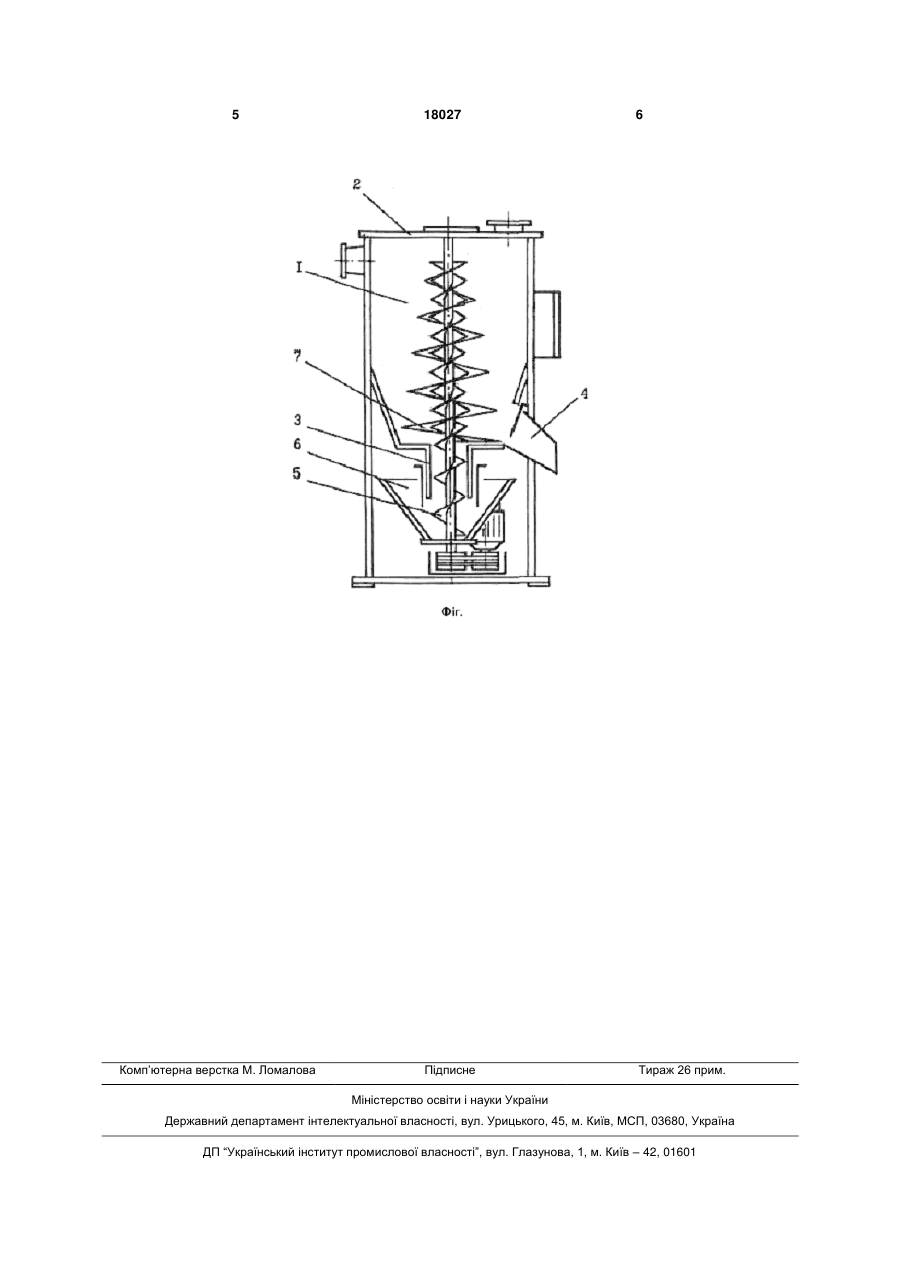

1. Змішувач комбікормів, що містить змішувальну воронкоподібну камеру з кришкою, завантажувальною і вивантажувальною горловинами, з'єднаний з завантажувальною горловиною вертикальний шнековий завантажувач з приймальним бункером, який відрізняється тим, що вертикальний шнековий завантажувач на ділянці, розміщеній у змішувальній воронкоподібній камері, додатково містить конічну стрічкову спіраль, при цьому зовнішній діаметр конічної стрічкової спіралі у її основи дорівнює діаметру нижньої частини змішуваль 3 згідно з корисною моделлю, вертикальний шнековий завантажувач на ділянці, розміщеній у змішувальній воронкоподібній камері, додатково містить конічну стрічкову спіраль, при цьому зовнішній діаметр конічної стрічкової спіралі у її основи дорівнює діаметру нижньої частини змішувальної воронкоподібної камери, а діаметр у її вершини дорівнює діаметру вертикального шнекового завантажувача; крок конічної стрічкової спіралі дорівнює кроку гвинта вертикального шнекового завантажувача; вершини гвинтів конічної стрічкової спіралі і вертикального шнекового завантажувача розташовані протилежно осі і в одній горизонтальній площині; гвинтові поверхні конічної стрічкової спіралі і вертикального шнекового завантажувача мають однаковий напрямок навивання; внутрішній діаметр конічної стрічкової спіралі дорівнює діаметру вертикального шнекового завантажувача. Завдяки тому, що вертикальний шнековий завантажувач додатково містить конічну стрічкову спіраль, зовнішній діаметр якої у її основи дорівнює діаметру нижньої частини змішувальної воронкоподібної камери, а діаметр у її вершини дорівнює діаметру вертикального шнекового завантажувача, забезпечується підвищення об'єму активного примусового змішування кормосуміші в змішувальній воронкоподібній камері. Створюються умови для підвищення швидкості руху кормосуміші з верхніх шарів об'єму кормосуміші до нижньої частини змішувальної воронкоподібної камери уздовж внутрішньої її поверхні та умови для змішування комбікорму в процесі транспортування і підвищення швидкості транспортування по ділянці вертикального шнекового завантажувача, таким чином відбувається інтенсифікація процесу, що забезпечує підвищення якості та продуктивності змішування кормів. В результаті того, що крок конічної стрічкової спіралі дорівнює кроку гвинта вертикального шнекового завантажувача, а вершини гвинтів конічної стрічкової спіралі і вертикального шнекового завантажувача розташовані протилежно осі і в одній горизонтальній площині забезпечується створення та об'єднання двох потоків кормосуміші. В зв'язку з тим, що гвинтові поверхні конічної стрічкової спіралі і вертикального шнекового завантажувача мають однаковий напрямок навивання, 18027 4 підвищується продуктивність процесу транспортування кормосуміші і, як наслідок, скорочується технологічний цикл змішування. В результаті того, що внутрішній діаметр конусної стрічкової спіралі дорівнює діаметру вертикального шнекового завантажувача забезпечується створення додаткових потоків кормосуміші за рахунок пересипання її з гвинтової поверхні конічної стрічкової спіралі на гвинтову поверхню вертикального шнекового завантажувача. Суть корисної моделі ілюструється кресленням, де на Фіг. зображено загальний вигляд змішувача комбікормів. Змішувач комбікормів включає змішувальну воронкоподібну камеру 1 з кришкою 2, завантажувальною 3 і вивантажувальною 4 горловинами, з'єднаний з завантажувальною горловиною 3 вертикальний шнековий завантажувач 5 з приймальним бункером 6 і конічною стрічковою спіраллю 7. Змішувач комбікормів діє наступним чином. При включенні змішувача у роботу компоненти комбікорму почергово подаються у приймальний бункер 6, з якого потім вертикальним шнековим завантажувачем 5 спрямовуються через завантажувальну горловину 3 у змішувальну воронкоподібну камеру 1 з кришкою 2. В процесі наповнення змішувальної воронкоподібної камери 1, а також по закінченню її наповнення відбувається змішування компонентів кормосуміші, при цьому вертикальний шнековий завантажувач 5 подає окремим потоком корм в верхню частину камери, а конічна стрічкова спіраль 7 підбирає кормосуміш з периферії нижньої частини змішувальної воронкоподібної камери 1, формує його у другий потік і спрямовує його одночасно до вертикального шнекового завантажувача 5 і в верхню частину змішувальної воронкоподібної камери 1. При з'єднанні двох потоків в процесі руху відбувається їх змішування. Корм при повному заповненні гвинтової поверхні конічної стрічкової спіралі 7 в процесі руху пересипається на гвинтову поверхню вертикального шнекового завантажувача 5, при цьому створюються додаткові потоки кормосуміші, які з'єднуються з основними на всьому їх протязі. Вивантаження готового комбікорму відбувається через вивантажувальну горловину 4 при роботі вертикального шнекового завантажувача 5. 5 Комп’ютерна верстка М. Ломалова 18027 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
