Спосіб визначення довжини контакту стружки з передньою поверхнею різального інструмента

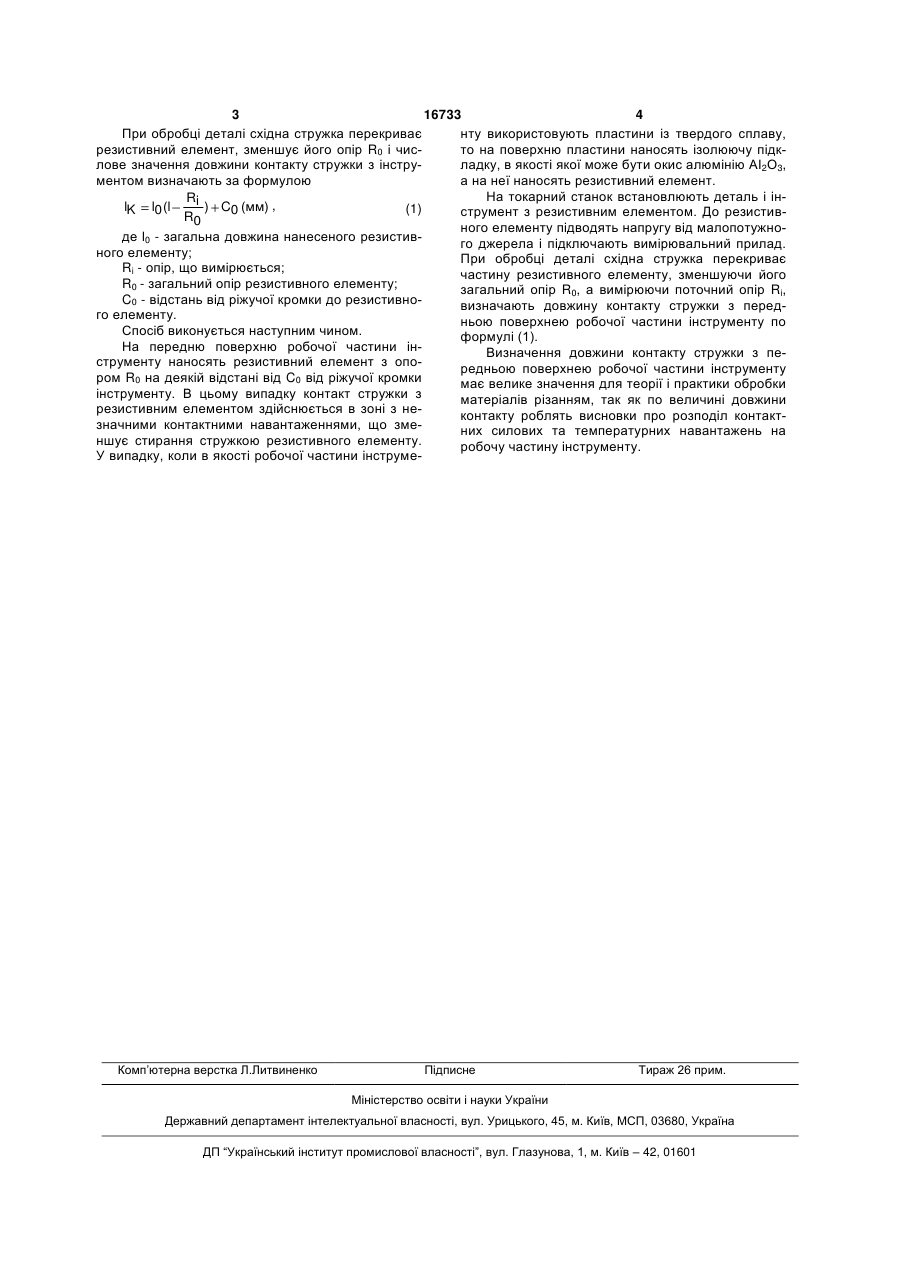

Спосіб визначення довжини контакту стружки з передньою поверхнею різального інструмента, що включає нанесення на передню поверхню різальної частини інструмента контрольного покриття, який відрізняється тим, що на передню поверхню інструмента на заданій відстані C0 від різа різальної кромки наносять резистивний елемент з опором R0, до нього підводять напругу від малопотужного джерела живлення, підключають вимірювальний прилад, визначають поточний опір Ri і довжину контакту стружки з передньою поверхнею за формулою: Корисна модель відноситься до техніки вимірювання одної із основних складових параметрів процесу різання матеріалів - довжини контакту стружки з передньою поверхнею робочої частини інструменту. В якості аналогу прийнятий спосіб визначення довжини контакту стружки з передньою поверхнею інструменту по розміщенню стружколома, який встановлений на передній поверхні різця, а в якості числової характеристики довжини контакту стружки з передньою поверхнею прийнята відстань між стружколомом і ріжучою кромкою. [«Развитие науки о резании металлов», -М; «Машиностроение», 1967]. Недолік даного способу - дуже низька точність і велика трудомісткість вимірювань. В якості прототипу вибраний спосіб вимірювання довжини контакту стружки з передньою поверхнею робочої частини інструменту по сліду [Полетика М.Ф. «Контактные нагрузки на режущих поверхностях инструмента», -М; «Машиностроение», 1969, 150с.], сутність якого в тому, що на робочі поверхні інструменту наносять контрольні покриття у вигляді мідної плівки або фарби, проводять різання і після різання під мікроскопом визначають величину знятого стружкою з інструменту контрольного шару, по якому і роблять висновки про величину контакту. Недоліком прототипу є велика трудомісткість вимірювань і мала точність: мідне покриття при різанні окисляється і набуває розпливчатого вигляду. Крім того, немає можливості проводити заміри безпосередньо в процесі різання. В основу корисної моделі поставлена задача удосконалення способу визначення довжини контакту стружки з передньою поверхнею інструменту шляхом того, що в якості контрольного покриття на передню поверхню інструменту наносять резистивний елемент, до якого підводять напругу від малопотужного джерела ЕДС і вимірюють в процесі різання опір резистивного елементу, величина якого змінюється пропорційно довжині контакту, що забезпечує зменшення трудомісткості замірів, підвищує точність замірів і дає можливість проводити вимірювання в процесі різання. Поставлена задача вирішується тим, що спосіб визначення довжини контакту стружки з передньою поверхнею інструменту включає нанесення на передню поверхню контрольного покриття. Новим є те, що елемент з металокераміки з початковим опором R0 наносять на заданій відстані l0 від ріжучої кромки і до останнього підключають вимірювальний прилад і напругу від малопотужного джерела ЕДС. lK l0 (l Ri ) C0 , R0 (19) UA (11) 16733 (13) U де I0 - загальна довжина нанесеного резистивного елемента, Ri- опір, що вимірюється, R0 - загальний опір резистивного елемента, C0 - відстань від різальної кромки до резистивного елемента. 3 16733 4 При обробці деталі східна стружка перекриває нту використовують пластини із твердого сплаву, резистивний елемент, зменшує його опір R0 і чисто на поверхню пластини наносять ізолюючу підклове значення довжини контакту стружки з інструладку, в якості якої може бути окис алюмінію АІ2О3, ментом визначають за формулою а на неї наносять резистивний елемент. На токарний станок встановлюють деталь і інRi lK l0 (l ) C0 (мм) , (1) струмент з резистивним елементом. До резистивR0 ного елементу підводять напругу від малопотужноде l0 - загальна довжина нанесеного резистивго джерела і підключають вимірювальний прилад. ного елементу; При обробці деталі східна стружка перекриває Ri - опір, що вимірюється; частину резистивного елементу, зменшуючи його R0 - загальний опір резистивного елементу; загальний опір R0, а вимірюючи поточний опір Ri, C0 - відстань від ріжучої кромки до резистивновизначають довжину контакту стружки з передго елементу. ньою поверхнею робочої частини інструменту по Спосіб виконується наступним чином. формулі (1). На передню поверхню робочої частини інВизначення довжини контакту стружки з пеструменту наносять резистивний елемент з опоредньою поверхнею робочої частини інструменту ром R0 на деякій відстані від C0 від ріжучої кромки має велике значення для теорії і практики обробки інструменту. В цьому випадку контакт стружки з матеріалів різанням, так як по величині довжини резистивним елементом здійснюється в зоні з неконтакту роблять висновки про розподіл контактзначними контактними навантаженнями, що змених силових та температурних навантажень на ншує стирання стружкою резистивного елементу. робочу частину інструменту. У випадку, коли в якості робочої частини інструме Комп’ютерна верстка Л.Литвиненко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
