Пристрій для продувки металу газами

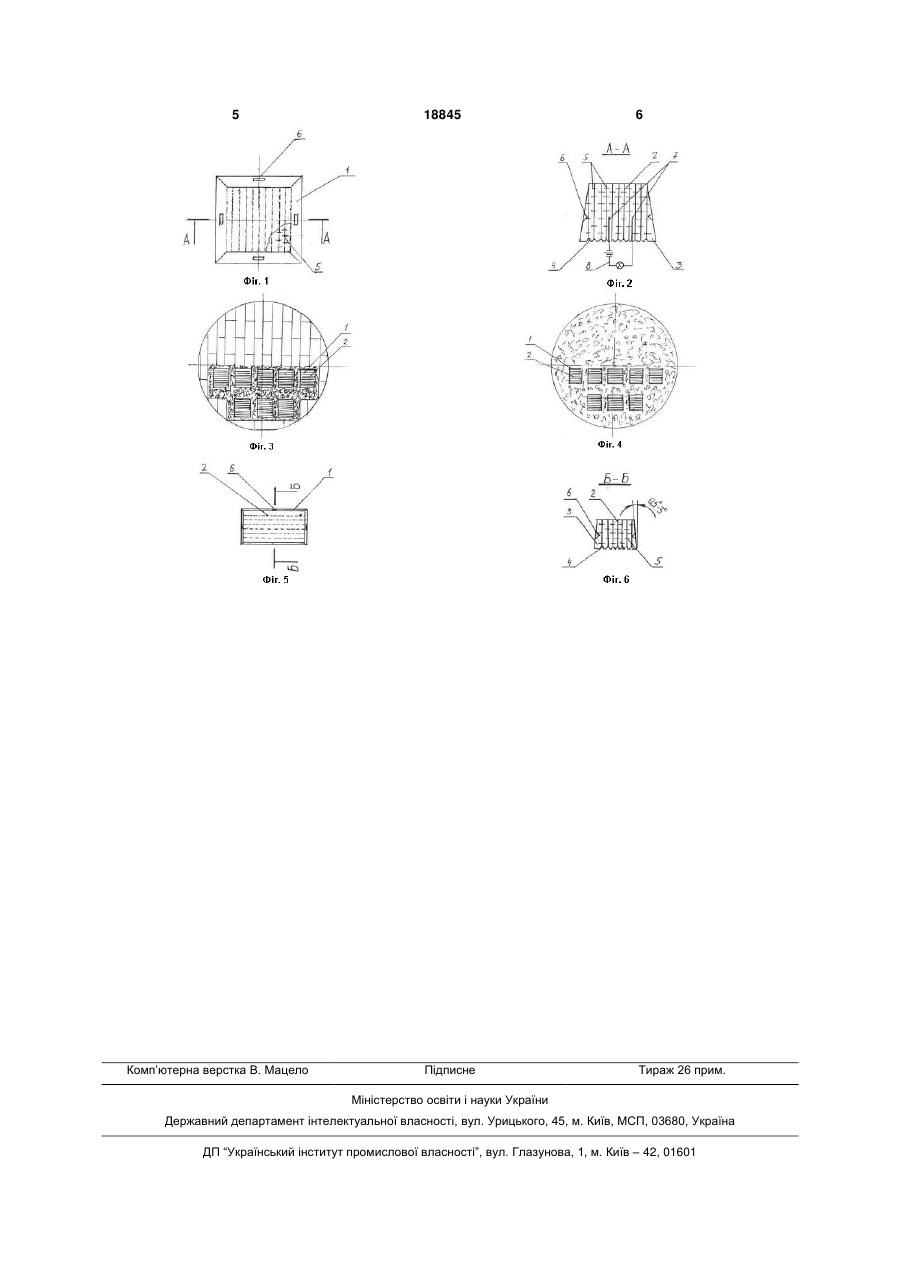

1. Пристрій для продувки металу газами, що містить блоки, виконані з монолітного вогнетривкого бетону з газопроникними лінійними зонами, який відрізняється тим, що газопроникні зони укріплені відрізками арматури, а знизу основи блока виконані канали, які розташовані взаємно перпендикулярно. 2. Пристрій за п. 1, який відрізняється тим, що блок виконаний з двох частин, при цьому висота його нижньої частини дорівнює висоті робочого 3 18845 4 ка укріпленими відрізками арматури та виконання футерованим днищем, футеровка якого складав основі блока каналів, розташованих один відносється з арматурного та робочого шарів, між якими но одного взаємоперпендикулярно, встановлення розташований газорозподільний шар, що виконапристроїв контролю зносу блоків, постачення боний з гранульованого матеріалу, на який встановкових стінок кожного блока заглибленнями, забезлюють блоки 1, виконані з вогнетривкого бетону у печують передбаченність надходження газу до формі зрізаної піраміди (Фіг.1, 2), для підвищення газопроникних зон, цим забезпечується збільшентерміну служби блоків 1 верхня частина блока ня міцності блоків, підвищення стійкості та терміну виступає над верхньою кромкою робочого шару на служби, можливість проміжного "гарячого" ремонту 20-30мм, а пірамідальна форма блоків 1 сприяє робочого шару, контроль зносу блоків як візуальбільш надійному скріпленню блоків 1 між собою та ний так і за допомогою пристрою, можливість мез робочим шаром днища (Фіг.3, 4), що необхідно ханічного переміщення блоків. для запобігання випадінню блоків при перекиданні Поставлене завдання вирішується тим, що в ємності, у разі застосування в пристрої більш ніж пристрої для продувки металу газами, що включає одного блока 1. Газопроникні лінійні вертикальні блоки, виконані з монолітного вогнетривкого бетозони 2 виконані в тілі блока 1 на відстані 20-30мм ну, з газопроникними лінійними зонами, згідно з одна від одної, але при їх виконанні послаблюєтькорисною моделлю передбачені наступні відміни: ся монолітність блока 1, для підвищення моноліт- газопроникні зони блоків укріплені відрізками ності блока 1 на кожній із зон 2 закріплені відрізки арматури; арматури 5, які установлюють в шахматному по- в основі блока виконані канали, які розташорядку відносно сусідніх зон. вані взаємоперпендикулярно. Для кращого проникнення газу до зон (капіляКрім того, блок виконаний з двох частин, при рів), в основі 3 блока 1 виконані взаємоперпендицьому висота нижньої частини дорівнює висоті кулярні канали 4. робочого зносу блока, а висота верхньої частини В блоці 1 встановлені металеві стержні 7 привиконана вищою ніж висота робочого шару днища строю 8 показань робочого зносу блока 1, довжина ємності на 20-30мм, блок виконаний у формі парастержнів 7 дорівнює висоті робочого зносу блока 1 лелепіпеда, з кутом відхилення бокових стінок від від основи 3. Принцип роботи пристрою 8 полягає осі, перпендикулярної до основи, на 0,5-3,0°, також у тому, що при попаданні розплаву на стержні 7, блок постачений заглибленнями, які розташовані з замикається електричне коло пристрою 8, при боків, на висоті відстані робочого зносу блока від цьому він показує наявність робочого зносу блооснови, відрізки арматури розташовані на газопка 1. роникних зонах в шахматному порядку відносно Для переміщення та укладання блоків 1 за досусідніх зон, а в блоці встановлені стержні припомогою підйомного механізму з механічним захострою показань зношення блоків, довжина кожного плювачем, в бокових стінках блока 1 виконані заз яких дорівнює висоті робочого зносу блока. глиблення 6, які виконують на відстані робочого Суть корисної моделі пояснюється кресленизносу блока 1 від основи 3. Заглиблення 6 дають ми, де на: можливість візуально контролювати знос блока 1, Фіг.1 зображений вигляд блока, вид зверху; а також виконує функцію допоміжного замка для Фіг.2 - вигляд блока збоку, розріз за А-А; закріплення блоків між собою та з робочим шаром Фіг.3 - вигляд ємності з укладеними блоками днища ємності. на кладку з цегли, вид зверху; Можливість контролю робочого зносу блока 1 Фіг.4 - вигляд ємності з укладеними блоками та наявність каналів 4 в основі 3 блока 1 дають на шар з монолітного бетону; можливість виконувати блок 1 з двох частин: нижФіг.5 - вигляд блока у формі паралелепіпеду, ня частина, що дорівнює висоті робочого зносу вид зверху; блока 1 (зношений блок), на яку встановлюють Фіг.6 - вигляд блока у формі паралелепіпеда верхню частину (новий блок 1) при проміжному, збоку, розріз за Б-Б; "гарячому" ремонті робочого шару ємності, при Пристрій для продувки металу газами містить цьому верхня частина виступає над верхньою блок 1 у формі зрізаної піраміди, із співвідношенкромкою робочого шару ємності на 20-30мм, при ням основи до висоти 1:0,75, що виконаний з моцьому канали 4 служать для проходження газу нолітного вогнетривкого бетону, в блоці 1 виконані скрізь обидві частини блока 1. лінійні вертикальні газопроникні зони 2, в основі 3 У другому варіанті, для спрощення виготовблока 1 виконані взаємоперпендикулярні канали 4, лення блока 1 в прес-формі, його виконують у фозони 2 укріплені відрізками арматури 5, закріпленої рмі паралелепіпеда (Фіг.5, 6), з кутом відхилення на зонах поперечно, у шахматному порядку віднобокових стінок від осі, перпендикулярної до основи сно сусідніх зон, в бокових стінках блока 1, на від3 на 0,5-3,0°. стані робочого зносу блока від основи 3, виконані Застосування запропонованого пристрою змезаглиблення 6, в блоці 1 встановлені стержні 7 ншить простої при проміжних "гарячих" ремонтах пристрою 8 показань робочого зносу блока 1 від робочого шару днища ємності, подовжить термін основи 3. роботи без повної заміни робочого шару, підвиПристрій працює наступним чином. сить тривалість роботи газопроникних блоків до В металевий кожух металургійної ємності з капітального ремонту та покращить якість металу. 5 Комп’ютерна верстка В. Мацело 18845 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
