Борона дискова

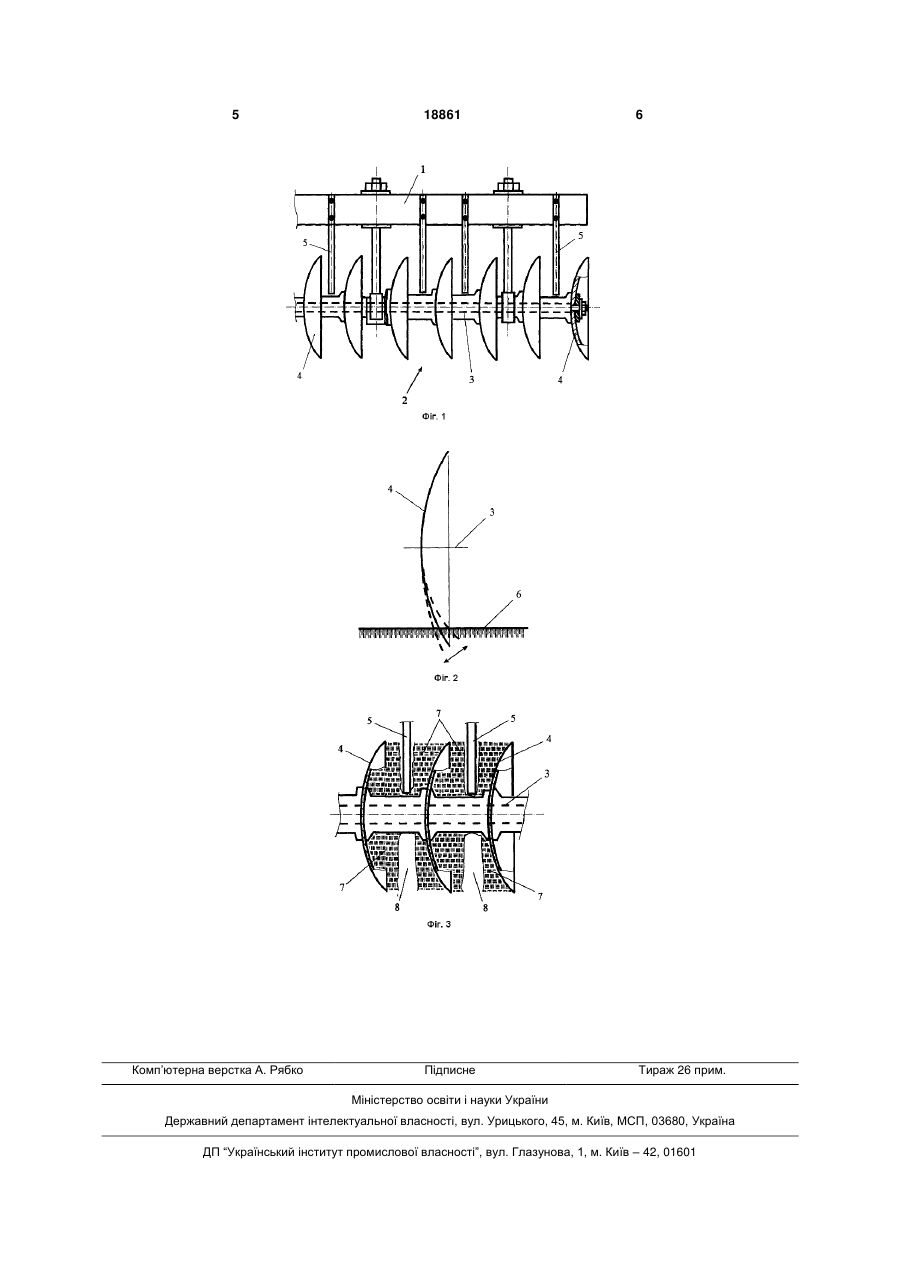

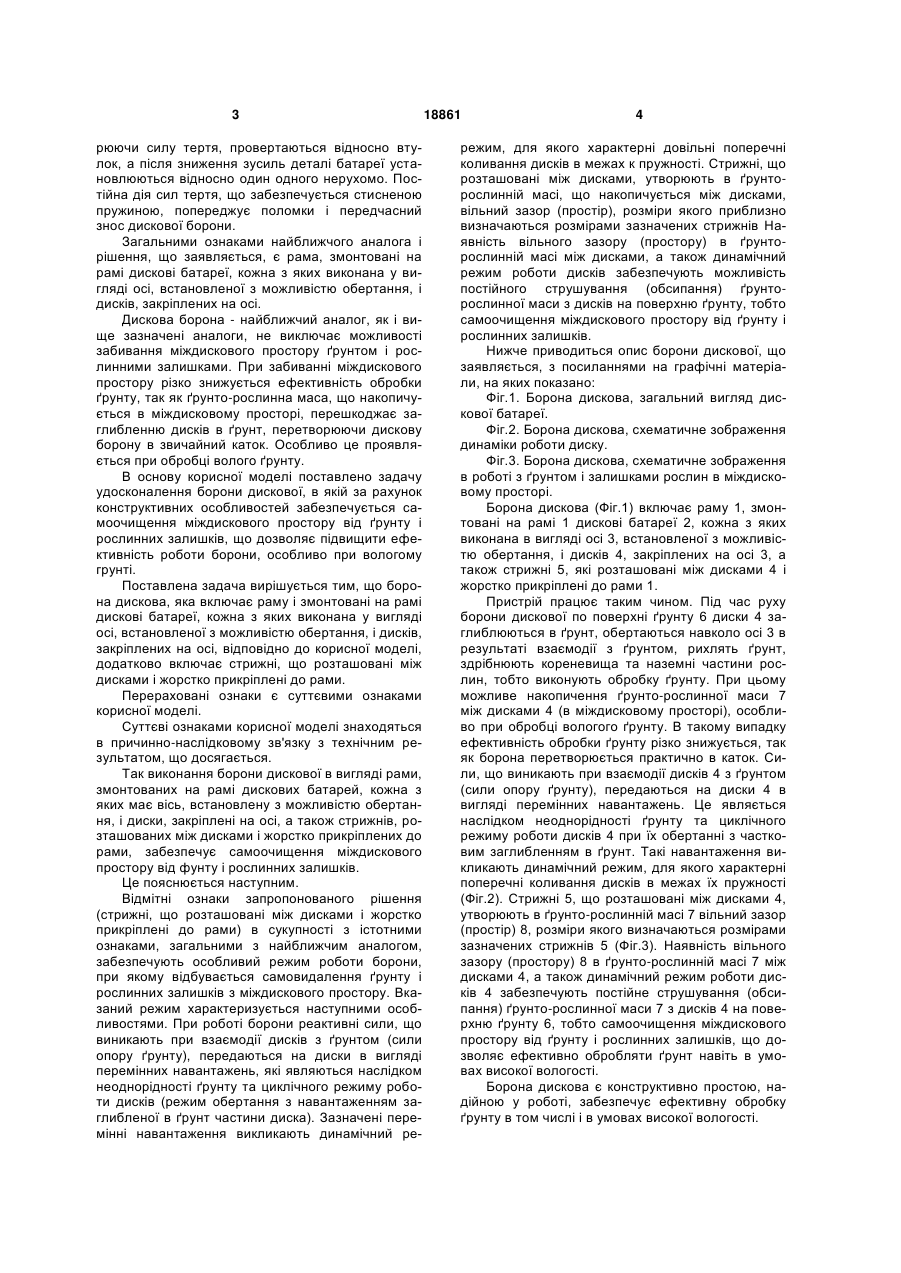

Борона дискова, що містить раму і змонтовані на рамі дискові батареї, кожна з яких виконана у вигляді осі, встановленої з можливістю обертання, і дисків, закріплених на осі, яка відрізняється тим, що додатково містить стрижні, які розташовані між дисками і жорстко прикріплені до рами. (19) (21) u200606552 (22) 13.06.2006 (24) 15.11.2006 (46) 15.11.2006, Бюл. № 11, 2006 р. (72) Кателло Олександр Миколайович, Ніколаєв Анатолій Васильович (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "ТОЧМАШ" 3 рюючи силу тертя, провертаються відносно втулок, а після зниження зусиль деталі батареї установлюються відносно один одного нерухомо. Постійна дія сил тертя, що забезпечується стисненою пружиною, попереджує поломки і передчасний знос дискової борони. Загальними ознаками найближчого аналога і рішення, що заявляється, є рама, змонтовані на рамі дискові батареї, кожна з яких виконана у вигляді осі, встановленої з можливістю обертання, і дисків, закріплених на осі. Дискова борона - найближчий аналог, як і вище зазначені аналоги, не виключає можливості забивання міждискового простору ґрунтом і рослинними залишками. При забиванні міждискового простору різко знижується ефективність обробки ґрунту, так як ґрунто-рослинна маса, що накопичується в міждисковому просторі, перешкоджає заглибленню дисків в ґрунт, перетворюючи дискову борону в звичайний каток. Особливо це проявляється при обробці волого ґрунту. В основу корисної моделі поставлено задачу удосконалення борони дискової, в якій за рахунок конструктивних особливостей забезпечується самоочищення міждискового простору від ґрунту і рослинних залишків, що дозволяє підвищити ефективність роботи борони, особливо при вологому грунті. Поставлена задача вирішується тим, що борона дискова, яка включає раму і змонтовані на рамі дискові батареї, кожна з яких виконана у вигляді осі, встановленої з можливістю обертання, і дисків, закріплених на осі, відповідно до корисної моделі, додатково включає стрижні, що розташовані між дисками і жорстко прикріплені до рами. Перераховані ознаки є суттєвими ознаками корисної моделі. Суттєві ознаками корисної моделі знаходяться в причинно-наслідковому зв'язку з технічним результатом, що досягається. Так виконання борони дискової в вигляді рами, змонтованих на рамі дискових батарей, кожна з яких має вісь, встановлену з можливістю обертання, і диски, закріплені на осі, а також стрижнів, розташованих між дисками і жорстко прикріплених до рами, забезпечує самоочищення міждискового простору від фунту і рослинних залишків. Це пояснюється наступним. Відмітні ознаки запропонованого рішення (стрижні, що розташовані між дисками і жорстко прикріплені до рами) в сукупності з істотними ознаками, загальними з найближчим аналогом, забезпечують особливий режим роботи борони, при якому відбувається самовидалення ґрунту і рослинних залишків з міждискового простору. Вказаний режим характеризується наступними особливостями. При роботі борони реактивні сили, що виникають при взаємодії дисків з ґрунтом (сили опору ґрунту), передаються на диски в вигляді перемінних навантажень, які являються наслідком неоднорідності ґрунту та циклічного режиму роботи дисків (режим обертання з навантаженням заглибленої в ґрунт частини диска). Зазначені перемінні навантаження викликають динамічний ре 18861 4 режим, для якого характерні довільні поперечні коливання дисків в межах к пружності. Стрижні, що розташовані між дисками, утворюють в ґрунторослинній масі, що накопичується між дисками, вільний зазор (простір), розміри якого приблизно визначаються розмірами зазначених стрижнів Наявність вільного зазору (простору) в ґрунторослинній масі між дисками, а також динамічний режим роботи дисків забезпечують можливість постійного струшування (обсипання) ґрунторослинної маси з дисків на поверхню ґрунту, тобто самоочищення міждискового простору від ґрунту і рослинних залишків. Нижче приводиться опис борони дискової, що заявляється, з посиланнями на графічні матеріали, на яких показано: Фіг.1. Борона дискова, загальний вигляд дискової батареї. Фіг.2. Борона дискова, схематичне зображення динаміки роботи диску. Фіг.3. Борона дискова, схематичне зображення в роботі з ґрунтом і залишками рослин в міждисковому просторі. Борона дискова (Фіг.1) включає раму 1, змонтовані на рамі 1 дискові батареї 2, кожна з яких виконана в вигляді осі 3, встановленої з можливістю обертання, і дисків 4, закріплених на осі 3, а також стрижні 5, які розташовані між дисками 4 і жорстко прикріплені до рами 1. Пристрій працює таким чином. Під час руху борони дискової по поверхні ґрунту 6 диски 4 заглиблюються в ґрунт, обертаються навколо осі 3 в результаті взаємодії з ґрунтом, рихлять ґрунт, здрібнюють кореневища та наземні частини рослин, тобто виконують обробку ґрунту. При цьому можливе накопичення ґрунто-рослинної маси 7 між дисками 4 (в міждисковому просторі), особливо при обробці вологого ґрунту. В такому випадку ефективність обробки ґрунту різко знижується, так як борона перетворюється практично в каток. Сили, що виникають при взаємодії дисків 4 з ґрунтом (сили опору ґрунту), передаються на диски 4 в вигляді перемінних навантажень. Це являється наслідком неоднорідності ґрунту та циклічного режиму роботи дисків 4 при їх обертанні з частковим заглибленням в ґрунт. Такі навантаження викликають динамічний режим, для якого характерні поперечні коливання дисків в межах їх пружності (Фіг.2). Стрижні 5, що розташовані між дисками 4, утворюють в ґрунто-рослинній масі 7 вільний зазор (простір) 8, розміри якого визначаються розмірами зазначених стрижнів 5 (Фіг.3). Наявність вільного зазору (простору) 8 в ґрунто-рослинній масі 7 між дисками 4, а також динамічний режим роботи дисків 4 забезпечують постійне струшування (обсипання) ґрунто-рослинної маси 7 з дисків 4 на поверхню ґрунту 6, тобто самоочищення міждискового простору від ґрунту і рослинних залишків, що дозволяє ефективно обробляти ґрунт навіть в умовах високої вологості. Борона дискова є конструктивно простою, надійною у роботі, забезпечує ефективну обробку ґрунту в том числі і в умовах високої вологості. 5 Комп’ютерна верстка А. Рябко 18861 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
