Бульдозерне обладнання

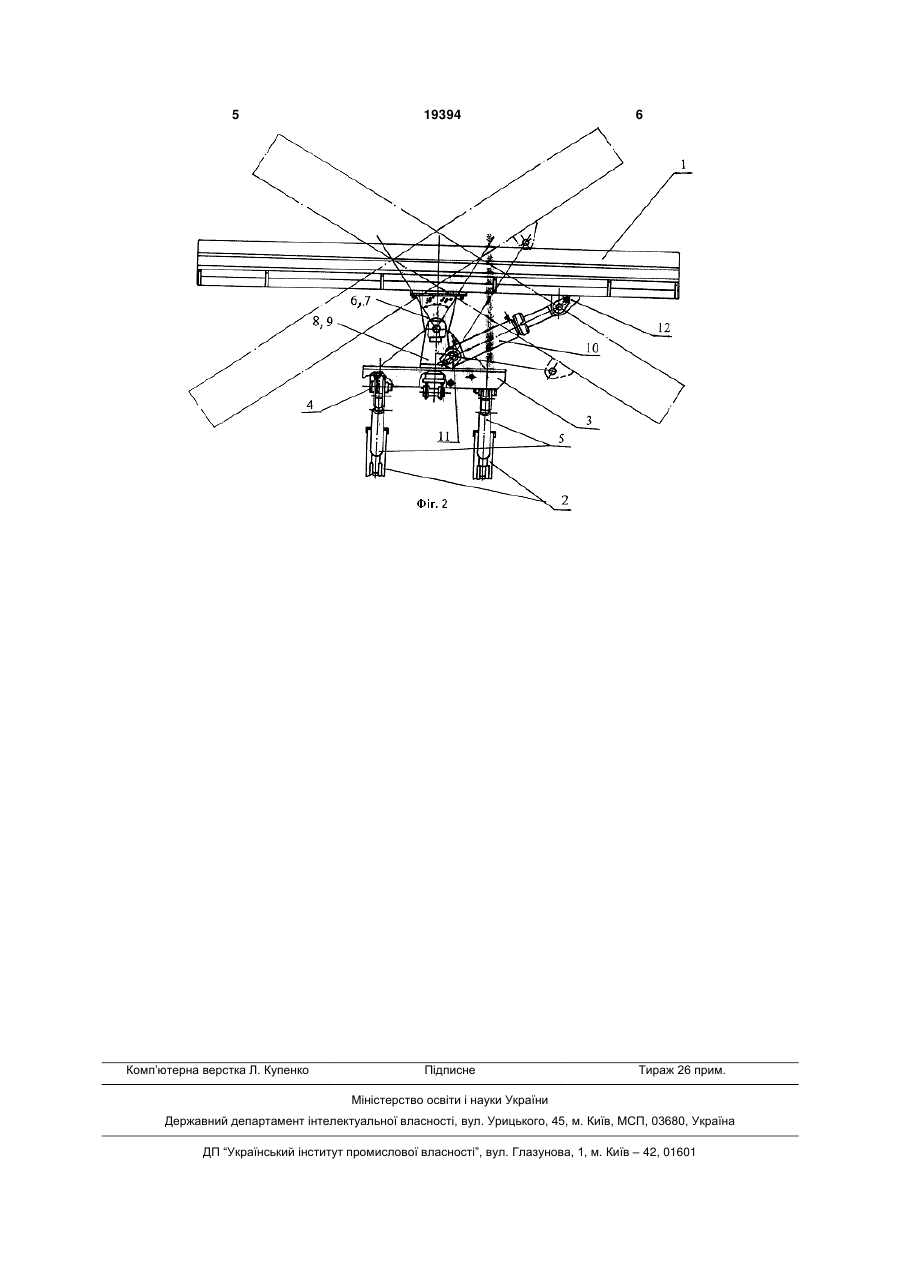

Бульдозерне обладнання, що містить відвал з механізмом його повороту та штовхаючі балки, яке відрізняється тим, що між відвалом та штовхаючими балками встановлена приєднана до відвала 3 19394 4 трукції. повороту (максимальний кут повороту відвалу у Технічний результат полягає в більш точному горизонтальній площині складає 30° за або проти позиціюванні відвалу бульдозера щодо оброблюгодинникової стрілки від центрального положенваної поверхні та забезпеченні суворо вертикальня). Після завершення зміщення відвала убік гідного розташування осі відвалу під час роботи. роциліндр 10 запирається, а відвал в новому поКорисна модель пояснюється кресленнями, на ложенні має усталеність відносно вертикальної яких зображено: рами. Вертикальна платформа 3 сприймає реакФіг.1 - бульдозерне обладнання, вигляд збоку; тивні навантаження від грунту і за рахунок того, що Фіг.2 - бульдозерне обладнання, вигляд звервона має достатньо велику площу, рівномірно пеху (пунктиром позначені крайні положення відвалу редає ці навантаження на штовхаючі балки. Віднопри його повороті у горизонтальній площині). сно вертикальної платформи 3 відвал 1 може здійБульдозерне обладнання містить відвал 1, снювати тільки горизонтальне переміщення, а штовхаючі балки 2, вертикальну платформу 3, що штовхаючі балки 2 здійснюють переміщення виприєднана з одного боку до відвалу 1, а з другого ключно у вертикальній площині. За рахунок з'єддо штовхаючих балок 2 у нижній частині з утвонання вертикальної платформи 3 із штовхаючими ренням шарнірного з'єднання 4, а у верхній частині балками 2 у нижній частині з утворенням шарнір- за допомогою регулівних тяг 5. Відвал 1 оснащеного з'єднання 4, а у верхній частині - за допомоний верхнім 6 та нижнім 7 кронштейнами, які розгою регулівних тяг 5, вертикальна платформа З ташовані по осі симетрії відвалу та сполучені з також здійснює переміщення виключно у вертикавідповідними кронштейнами 8 та 9 вертикальної льній площині. платформи з утворенням шарнірних з'єднань зі Таким чином, спрощується позиціювання відспільною вертикальною віссю Х-Х. Гідроциліндр валу бульдозера у робоче положення - спочатку повороту 10 відвалу шарнірно приєднаний до виставляють відвал у робоче положення по висоті кронштейну 11 вертикальної платформи, що розза рахунок вертикального переміщення вертикаташований посередині між кронштейнами 8 та 9 та льної платформи, причому вісь Х-Х шарнірного з'єднаний з кронштейном відвалу 12, який розтаз'єднання між вказаною платформою та відвалом шований зі зміщенням від його осі симетрії. завжди зберігає вертикальне розташування, а поБульдозерне обладнання працює наступним тім (при необхідності) повертають відвал у горизочином. Для виставлення відвала 1 убік включаєтьнтальній площині на необхідний кут повороту. ся гідроциліндр 10. Відвал 1 повертається відносЗбереження осі Х-Х у вертикальному положенні но вертикальної платформи 3 навколо осі Х-Х шазабезпечує точність та якість планувальних робіт. рнірного з'єднання на необхідний для роботи кут 5 Комп’ютерна верстка Л. Купенко 19394 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
