Рідинно-металевий композиційний контакт

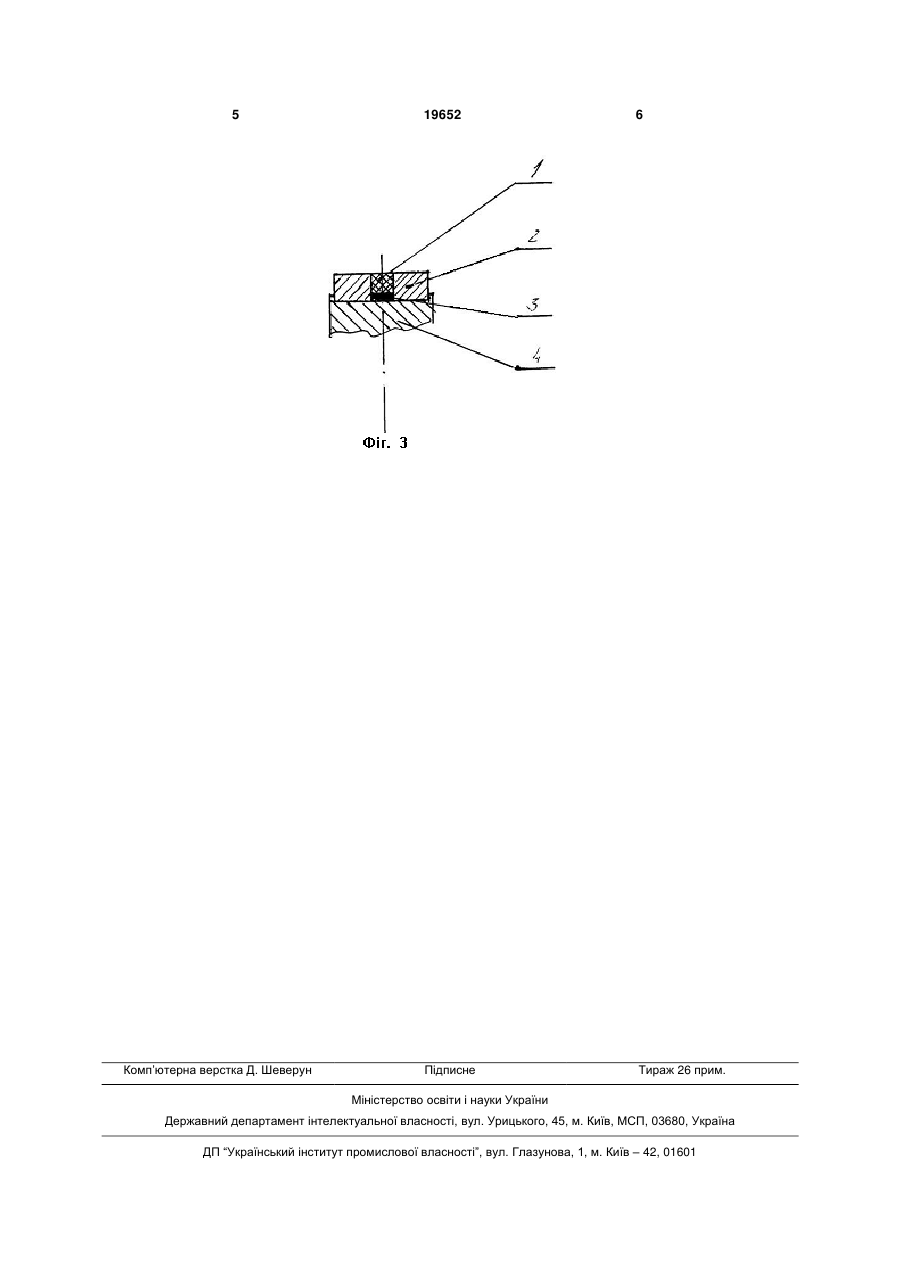

Рідинно-металевий композиційний контакт, що містить циліндр, виготовлений у вигляді пористого каркаса з дроту тугоплавкого матеріалу, що просочений легкоплавким металом або сплавом і роз 3 влюючої ємності подається до пор пористого каркасу, автоматично підтримуючи в ньому постійний об'єм рідкого металу або сплаву. Пропонована конструкція рідинно-металевого композиційного контакту показана на схематичних кресленнях. На фіг. 1 показана конструкція циліндру (вставки). На фіг. 2 показано конструкцію зовнішнього циліндричного порожнистого елементу. На фіг. 3 показано конструкцію пропонованого рідинно-металевого композиційного контакту у сборі. Рідинно-металевий композиційний контакт, містить циліндр 1, виготовлений у вигляді пористого каркасу з дроту тугоплавкого матеріалу, що просочений легкоплавким сплавом на основі олова, індію, галію та зовнішнього циліндричного порожнистого елементу - кільця 2. Зовнішній циліндричний порожнистий елемент - кільце 2 - виконаний у вигляді пористого каркасу з дроту тугоплавкого матеріалу, що просочений електропровідним матеріалом на основі міді. Циліндр 1 закріплений у кільці 2 співвісно з ним. При цьому площини робочих (вільних) торців циліндру 1 і зовнішнього циліндричного порожнистого елементу - кільця 2 співпадають. Між неробочої торцевою площиною циліндру 1 і площиною неробочого торця циліндричного порожнистого елементу 2 утворена підживлююча ємність 3, заповнена легкоплавким сплавом на основі олова, індію, галію, яким просочений і циліндр 1. Один торець контакту призначений для з'єднання з виводами 4 (рухомим або нерухомим), а другий - для контактування з другим тотожним йому контактом контактної групи (на кресленні не показано). Пропонований контакт працює так. Виготовлений зовнішній циліндричний порожнистий елемент - кільце 2 - паяли припоєм ПСР-72 до виводу 4, заповнювали підживлюючу ємність 3 легкоплавким сплавом на основі олова, індію, галію, яким просочений і циліндр 1. Вставляли в порожнину кільця 2 циліндр 1, нагрівали у вакуумі до 400°С і потім охолоджували одержаний рідинно-металевий композиційний (комбінований) кон 19652 4 такт разом з вакуумною піччю до кімнатної температури. Друга частина контактної пари є контактуючою і в парі з першим тотожним контактом забезпечує пропускання і комутацію електричного струму. Другу частину контактної групи виготовляли, так як і першу частину. У момент комутації електричного струму об'єм пари легкоплавкого металу у зоні контактування обмежується лише площинами торців циліндрів 1, що входять у контакт. Пропускання електричного струму після виконання з'єднання контактів групи встановлюється через зовнішні кільця 2 - по міді, якою вони просочені, і через циліндри 1 контактів групи - по легкоплавкому сплаву на основі олова, індію, галію. Коли об'єм легкоплавкого металу у циліндрі 1 зменшувався, завдяки використанню у порах каркасу капілярного ефекту, рідкий сплав з підживлюючої ємності 3 подавався до пор пористого каркасу, автоматично підтримуючи в ньому постійний об'єм рідкого металу або сплаву. Аналогічно працює і контакт, в якому зовнішній циліндричний порожнистий елемент 2 виготовлений у вигляді стакану, дно якого призначене для жорсткого з'єднання з виводом 3, а з боку вільного торця в ньому закріплений циліндр 1, виготовлений у вигляді пористого каркасу з дроту тугоплавкого матеріалу, що просочений легкоплавким сплавом на основі олова, індію, галію. При цьому між внутрішньою площиною дна стакану 2 і неробочим торцем циліндру 1 утворена підживлююча ємність 3, заповнена легкоплавким сплавом на основі олова, індію, галію, яким просочений і циліндр 1. Виконання зовнішнього циліндричного порожнистого елемента (у вигляді кільця або у вигляді стакану) визначається конструктивними особливостями комутуючого пристрою, в якому використовують рідинно-металевий композиційний контакт. Пропонований контакт дозволяє у випадку зменшення (випаровування) частини легкоплавкого металу у пористому каркасі - циліндрі 1 - автоматично підтримувати заданий об'єм рідкого металу або сплаву, завдяки використанню у конструкції підживлюючої ємності 3, що сприяє суттєвому збільшенню ресурсу рідиннометалевого композиційного контакту. 5 Комп’ютерна верстка Д. Шеверун 19652 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
