Роз’єднувач вибухозахищеного електричного розподільника

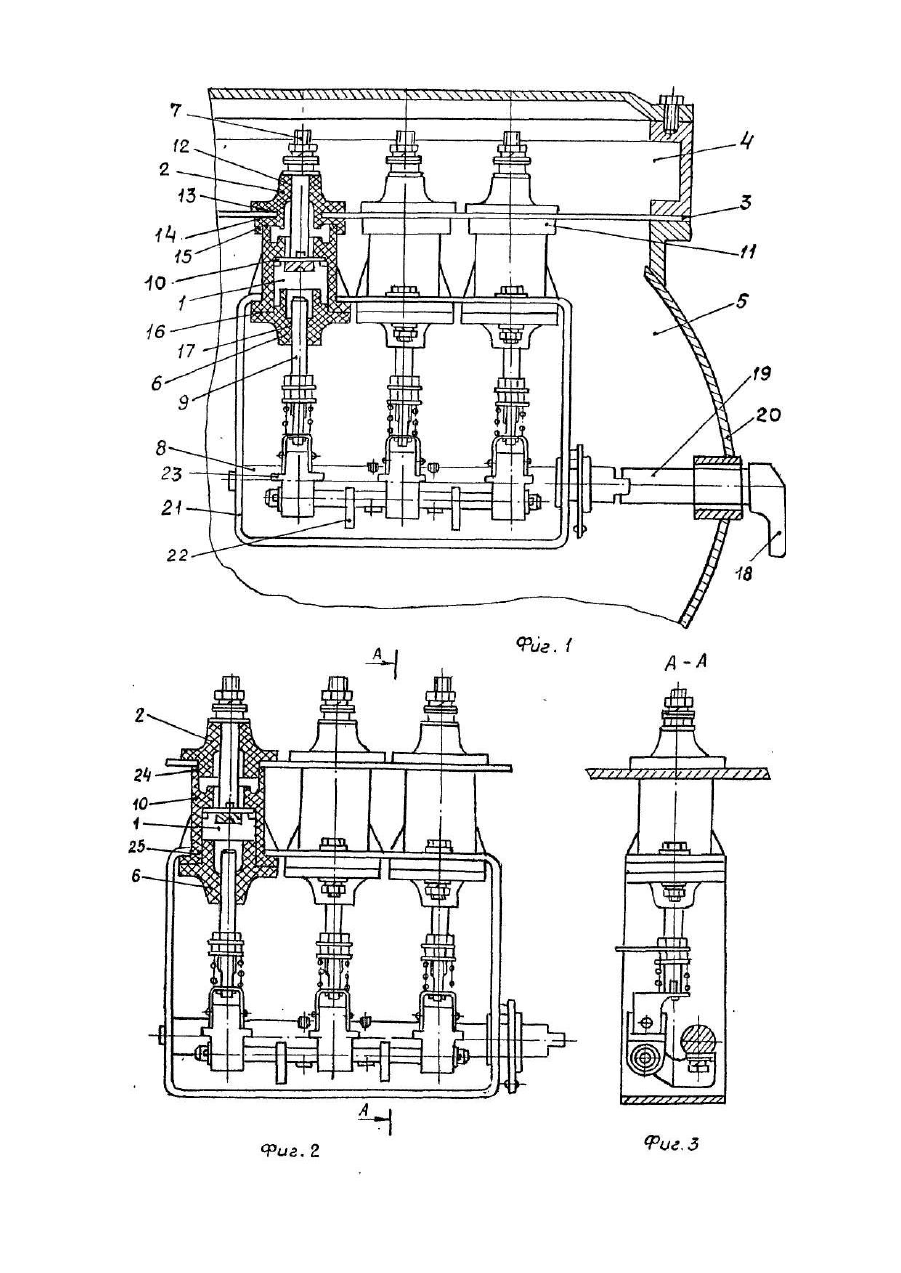

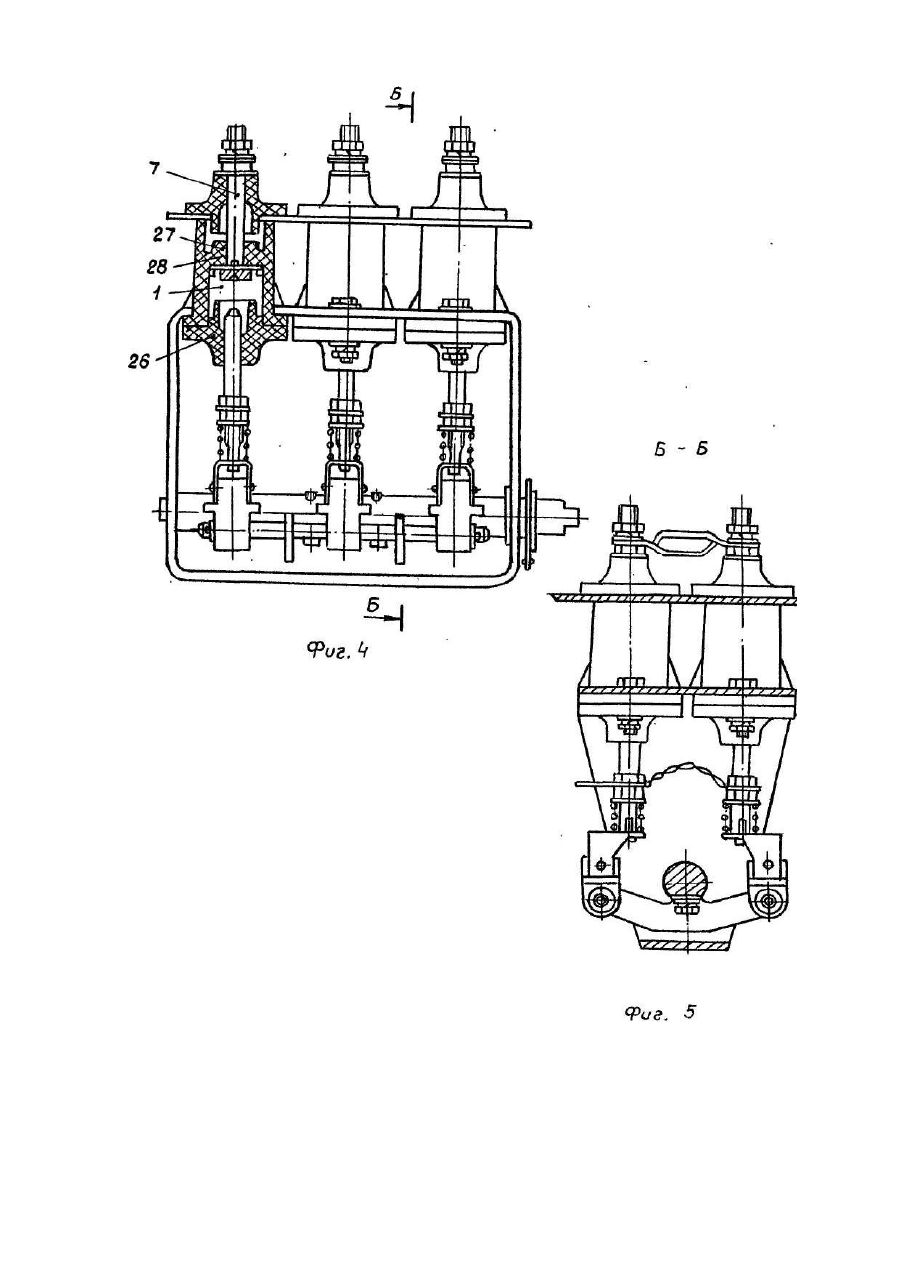

Изобретение относится к электротехнике, в частности к взрывозащищенной электрической аппаратуре, предназначенной для работы во взрывоопасных средах. В основу изобретения поставлена задача создать такие детали контактных систем и коммутационных камер разъединителя, которые обеспечат междуфазную электрическую прочность путем создания взрывонепроницаемых соединений между деталями разъединителя. На фиг.1 изображен разъединитель и часть" взрывозащищенного электрического распредустройства; на фиг.2 - разъединитель нереверсивный; на фиг.3 - разрез А-А на фиг.2; на фиг.4 - разъединитель реверсивный; на фиг,5 - разрез Б-Б на фиг.4. Разьединитель взрывозащищенного электрического распредустройства содержит взрывонепроницаемые коммутационные камеры 1, взрывонепроницаемые проходные изоляторы 2, установленные на взрывонепроницаемой перегородке 3, разделяющей устройство на отделение вводов 4 и отделение аппаратуры 5, взрывонепроницаемые проходные изоляторы 6, неподвижные контакты в виде токопроводящего стержня 7, вал 8 с подвижными контактами 9. Взрывонепроницаемая камера 1 каждой фазы разъединителя образована полыми изоляционными цилиндрами 10 с односторонней отбортовкой и взрывонепрони-цаемыми проходными изоляторами 2 и 6. Проходной изолятор 2, цилиндры 10, стаканы 11 и взрывонепроницаемая перегородка 3 жестко соединены между собой токопро-водящим стержнем 7 с образованием взрывонепроницаемых соединений 12,13,14,15. Проходной изолятор 6 соединен с цилиндром 10 и токопроводящим стержнем 9 с образованием взрывонепроницаемых соединений 16 и 17, Стержень 9 установлен в проходном изоляторе б с возможностью максимального перемещения, выполняя функцию подвижного контакта и осуществляя электрическую связь. Привод разъединителя размещен снаружи камер и состоит из рукоятки 18 с валом 19, проходящим через стенку 20 отделения 5. Вал 19 соединен с валом 8, закрепленным к рамке 21. На валу 8 имеется рычаг 22, взаимодействующий с изоляционной стойкой 23, соединенной с подвижным контактом. Разъединитель работает следующим образом. После отключения тока с помощью привода вращением вала 8 контакты разъединителя переводятся в разомкнутое состояние, образуя разрыв между неподвижным и подвижным контактом. Замыкание контактов осуществляется тем же способом. По назначению разъединитель может быть выполнен как нереверсивным (фиг.3), так и реверсивным (фиг.4). По конструктивному выполнению взрывонепроницаемая камера 1 (фиг.2) может быть образована взрывонепроницаемыми соединениями 24 и 25 между внутренними стенками цилиндра 10 и наружными стенками проходных изоляторов 2 и 6. Взрывонепроницаемая камера 1 может быть также образована взрывонепроницаемым соединением 26 и соединением 27, выполненным между донной 28 стенкой (фиг.4) цилиндром 10 и неподвижным контактом 7. Высокая технологичность изготовления разъединителя достигается за счет идентичности деталей контактных систем и коммутационных камер, в результате чего уменьшается число технологической оснастки. Выполнение контактной системы в разделенных изоляционных камерах повышает междуфазную электрическую прочность, исключает возможность короткого замыкания в коммутационной камере. Расширены эксплуатационные возможности в части использования разъединителя как в однофазных электрических сетях (одна коммутационная камера), так и многофазных (две, три и т.д. коммутационные камеры). Кроме прямого функционального назначения разъединителя, заключающегося в снятии напряжения в отделении аппаратуры, данное решение позволяет осуществить возможность чередования фаз в выводных контактах путем увеличения коммутационных камер (фиг.5), т.е. выполнять функцию переключателя фаз для таких приемников электроэнергии, как электродвигатели, и осуществлять их реверс.
