Фідер скловарної печі

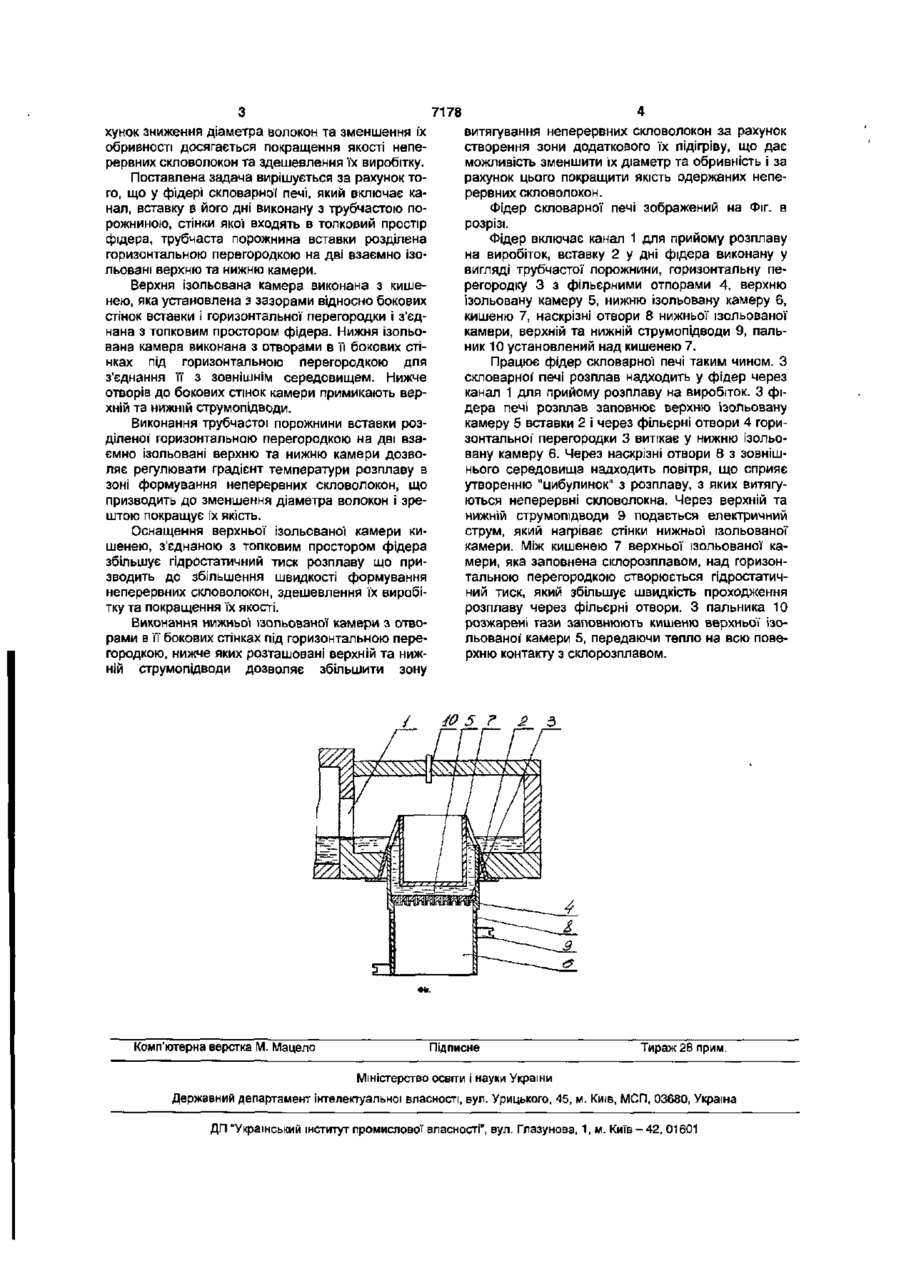

Фідер скловарної печі, що включає канал, вставку в його дні, виконану з трубчастою порож ниною, стінки якої входять в топковий простір фідера, який відрізняється тим, що трубчаста порожнина вставки розділена горизонтальною перегородкою на дві взаємно ізольовані верхню та нижню камери, при цьому верхня ізольована камера має кишеню, установлену з зазорами відносно бокових стінок вставки і горизонтальної перегородки і з'єднану з топковим простором фідера, а нижня ізольована камера в П бокових стінках під горизонтальною перегородкою виконана з отворами з можливістю з'єднання її з зовнішнім середовищем, нижче яких розташовані верхній та нижній струмопідводи, примкнуті до її бокових стінок. Корисна модель стосується галузі виробництва неперервних скловолокон із розплавів термопластичних матеріалів і може бути використаний у промисловості будівельних матеріалів, хімічній промисловості, металургії та ін. галузях. Відомий фідер скловарної печі включає канал, вставку у дні фідера виконану з вертикальними трубками малого діаметра, які у верхній частині на рівні дзеркала розплаву з'єднані між собою та зовнішнім середовищем горизонтальними каналами. Площа перерізу вертикальних трубок виконана меншою за площу перерізу каналів вставки [А.С. СРСР № 937366, СОЗВ 37/09, 1982]. Завдяки цьому гази топкового простору фідера, з якими з'єднані канали безперервно нагрівають розплав. Головною перевагою такого фідера скловарної печі є підтримання необхідної в'язкості розплаву у зоні виробітку волокон без додаткових затрат енергоносія та спрощення обслуговування вузла виробітку волокон. Однак, така конструкція вставки фідера скловарної печі для виготовлення неперервних скловолокон розрахована на стабільність термодії пальників, а при перегріві розплаву спостерігається зниження параметрів в'язкості та збільшення обривності волокон. У результаті якість вироблюваних неперервних скловолокон погіршується. Найбільш близьким за технічною суттю та технічним результатом, якого можна досягти, є фідер скловарної печі. Такий фідер включає канал, вставку в його дні, стінки якої входить в топковий простір фідера. Вставка виконана порожнистою, оснащена вертикальною перегородкою, яка не доходить до її дна і установлена з зазором відносно стінки вставки, утворюючи канал для прийому розплаву [Патент РФ № 2034803, С03В 37/09, 1995]. Це дозволяє безперервно подавати підігрітий розплав у фільєрні отвори, розташовані у нижній стінці вставки. Формування "цибулинок" з розплаву забезпечується гідростатичним тиском рідини розплаву. Використання такої вставки у фідері скловарної печі, дає можливість покращити якість одержуваних неперервних скловолокон. Недоліком такого фідера скловарної печі є те, що в процесі витягування з "цибулинок" розплаву, витягнуті неперервні скловолокна миттю охолоджуються у зовнішньому середовищі. У результаті вони не встигають витягуватися до необхідного діаметра, оскільки їх в'язкість тієї ж миті збільшується. Це призводить до збільшення обривності неперервних скловолокон та погіршення ЇХ ЯКОСТІ. В основу корисної моделі поставлено задачу розробки фідера скловарної печі, у якому шляхом удосконалення конструкції вставки фідера, за ра 00 7178 хунок зниження діаметра волокон та зменшення їх обривності досягається покращення якості неперервних скловолокон та здешевлення їх виробітку. Поставлена задача вирішується за рахунок того, що у фідері скловарної печі, який включає канал, вставку в його дні виконану з трубчастою порожниною, стінки якої входять в топковий простір фідера, трубчаста порожнина вставки розділена горизонтальною перегородкою на дві взаємно ізольовані верхню та нижню камери. Верхня ізольована камера виконана з кишенею, яка установлена з зазорами відносно бокових стінок вставки і горизонтальної перегородки і з'єднана з топковим простором фідера. Нижня ізольована камера виконана з отворами в її бокових стінках під горизонтальною перегородкою для з'єднання її з зовнішнім середовищем. Нижче отворів до бокових стінок камери примикають верхній та нижній струмопідводи. Виконання трубчастої порожнини вставки розділеної горизонтальною перегородкою на дві взаємно ізольовані верхню та нижню камери дозволяє регулювати градієнт температури розплаву в зоні формування неперервних скловолокон, що призводить до зменшення діаметра волокон і зрештою покращує їх якість. Оснащення верхньої ізольованої камери кишенею, з'єднаною з топковим простором фідера збільшує гідростатичний тиск розплаву що призводить до збільшення швидкості формування неперервних скловолокон, здешевлення їх виробітку та покращення їх якості. Виконання нижньої ізольованої камери з отворами в її бокових стінках під горизонтальною перегородкою, нижче яких розташовані верхній та нижній струмопідводи дозволяє збільшити зону / Комп'ютерна верстка М. Мацело витягування неперервних скловолокон за рахунок створення зони додаткового їх підігріву, що дає можливість зменшити їх діаметр та обривність і за рахунок цього покращити якість одержаних неперервних скловолокон. Фідер скловарної печі зображений на Фіг. в розрізі. Фідер включає канал 1 для прийому розплаву на виробіток, вставку 2 у дні фідера виконану у вигляді трубчастої порожнини, горизонтальну перегородку 3 з фільєрними отпорами 4, верхню ізольовану камеру 5, нижню ізольовану камеру 6, кишеню 7, наскрізні отвори 8 нижньої ізольованої камери, верхній та нижній струмопідводи 9, пальник 10 установлений над кишенею 7. Працює фідер скловарної печі таким чином. З скловарної печі розплав надходить у фідер через канал 1 для прийому розплаву на виробіток. З фідера печі розплав заповнює верхню ізольовану камеру 5 вставки 2 і через фільєрні отвори 4 горизонтальної' перегородки 3 витікає у нижню ізольовану камеру 6. Через наскрізні отвори 8 з зовнішнього середовища надходить повітря, що сприяє утворенню "цибулинок" з розплаву, з яких витягуються неперервні скловолокна. Через верхній та нижній струмопідводи 9 подається електричний струм, який нагріває стінки нижньої ізольованої камери. Між кишенею 7 верхньої ізольованої камери, яка заповнена склорозплавом, над горизонтальною перегородкою створюється гідростатичний тиск, який збільшує швидкість проходження розплаву через фільєрні отвори. З пальника 10 розжарені гази заповнюють кишеню верхньої ізольованої* камери 5, передаючи тепло на всю поверхню контакту з склорозплавом. 40 5 ? і> З Підписне Тираж 28 прим. Міністерство освгти І науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
