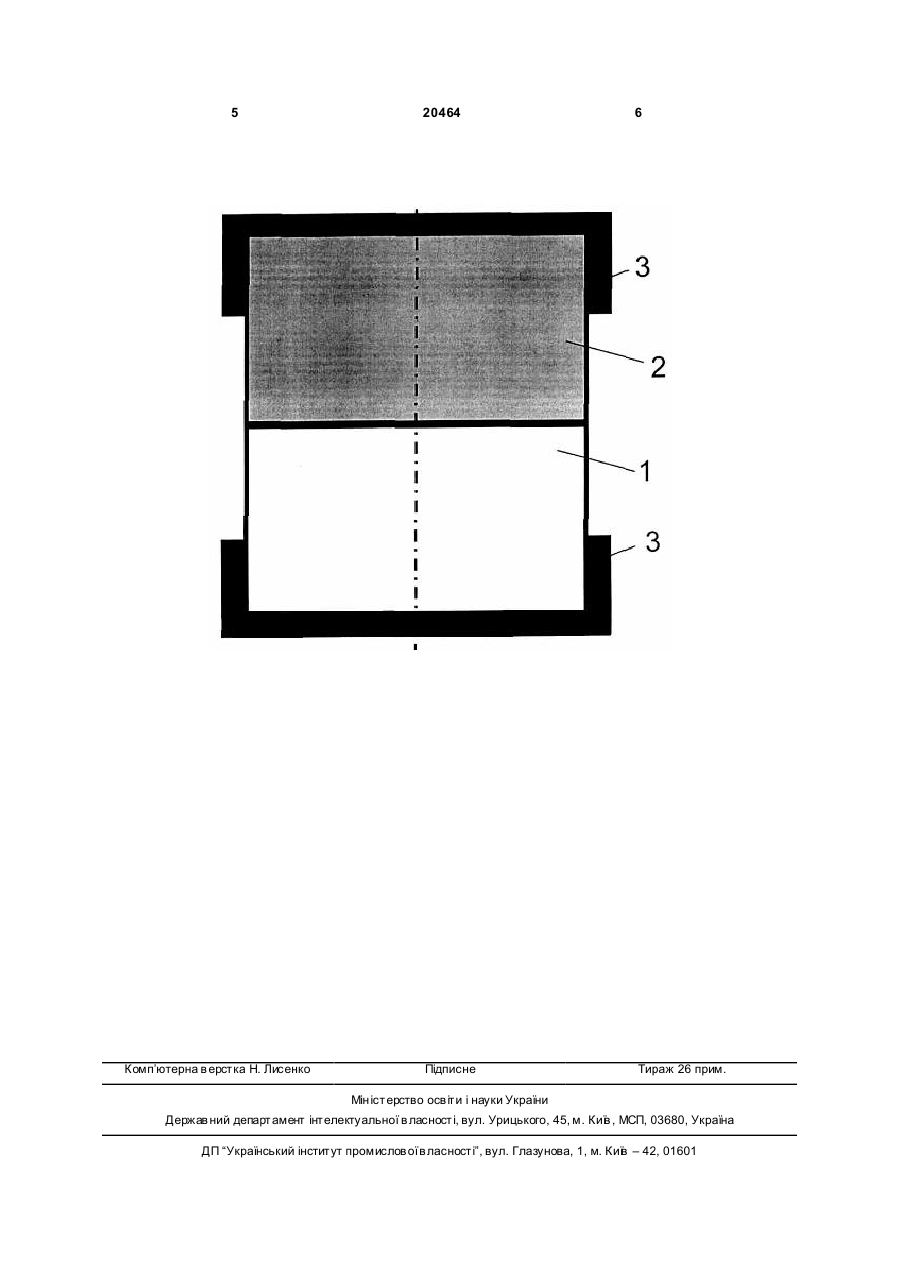

Різнорідна контактна пара

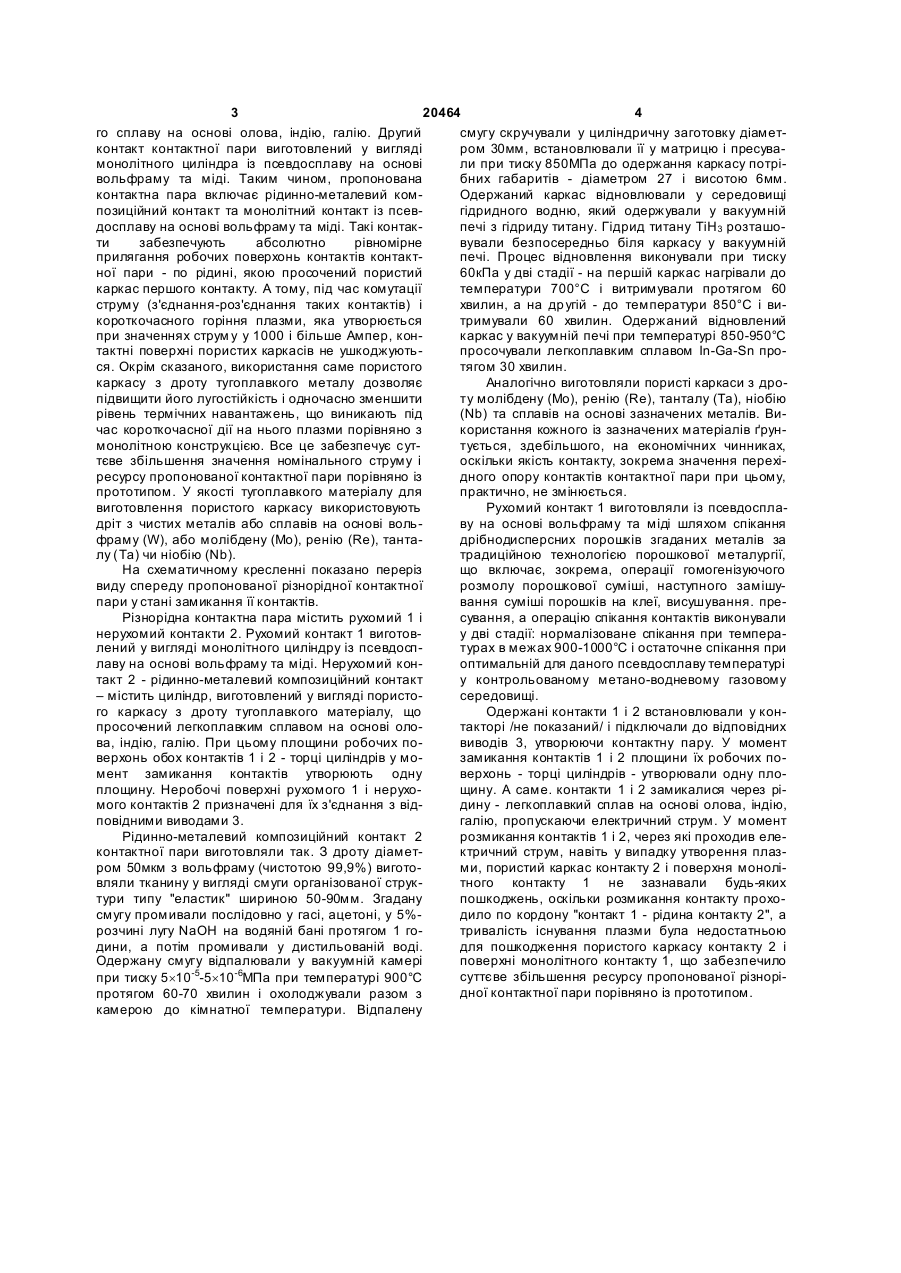

Різнорідна контактна пара, що містить рухомий і нерухомий контакти, виготовлені із композиційних металевих матеріалів, яка відрізняється 3 20464 4 го сплаву на основі олова, індію, галію. Другий смугу скручували у циліндричну заготовку діаметконтакт контактної пари виготовлений у вигляді ром 30мм, встановлювали її у матрицю і пресувамонолітного циліндра із псевдосплаву на основі ли при тиску 850МПа до одержання каркасу потрівольфраму та міді. Таким чином, пропонована бних габаритів - діаметром 27 і висотою 6мм. контактна пара включає рідинно-металевий комОдержаний каркас відновлювали у середовищі позиційний контакт та монолітний контакт із псевгідридного водню, який одержували у вакуумній досплаву на основі вольфраму та міді. Такі контакпечі з гідриду титану. Гідрид титану ТіН 3 розташоти забезпечують абсолютно рівномірне вували безпосередньо біля каркасу у вакуумній прилягання робочих поверхонь контактів контактпечі. Процес відновлення виконували при тиску ної пари - по рідині, якою просочений пористий 60кПа у дві стадії - на першій каркас нагрівали до каркас першого контакту. А тому, під час комутації температури 700°С і витримували протягом 60 струму (з'єднання-роз'єднання таких контактів) і хвилин, а на др угій - до температури 850°С і викороткочасного горіння плазми, яка утворюється тримували 60 хвилин. Одержаний відновлений при значеннях струм у у 1000 і більше Ампер, конкаркас у вакуумній печі при температурі 850-950°С тактні поверхні пористих каркасів не ушкоджуютьпросочували легкоплавким сплавом In-Ga-Sn прося. Окрім сказаного, використання саме пористого тягом 30 хвилин. каркасу з дроту тугоплавкого металу дозволяє Аналогічно виготовляли пористі каркаси з дропідвищити його лугостійкість і одночасно зменшити ту молібдену (Мо), ренію (Re), танталу (Та), ніобію рівень термічних навантажень, що виникають під (Nb) та сплавів на основі зазначених металів. Вичас короткочасної дії на нього плазми порівняно з користання кожного із зазначених матеріалів ґрунмонолітною конструкцією. Все це забезпечує суттується, здебільшого, на економічних чинниках, тєве збільшення значення номінального струму і оскільки якість контакту, зокрема значення перехіресурсу пропонованої контактної пари порівняно із дного опору контактів контактної пари при цьому, прототипом. У якості тугоплавкого матеріалу для практично, не змінюється. виготовлення пористого каркасу використовують Рухомий контакт 1 виготовляли із псевдоспладріт з чистих металів або сплавів на основі вольву на основі вольфраму та міді шляхом спікання фраму (W), або молібдену (Мо), ренію (Re), тантадрібнодисперсних порошків згаданих металів за лу (Та) чи ніобію (Nb). традиційною технологією порошкової металургії, На схематичному кресленні показано переріз що включає, зокрема, операції гомогенізуючого виду спереду пропонованої різнорідної контактної розмолу порошкової суміші, наступного замішупари у стані замикання її контактів. вання суміші порошків на клеї, висушування. преРізнорідна контактна пара містить рухомий 1 і сування, а операцію спікання контактів виконували нерухомий контакти 2. Рухомий контакт 1 виготову дві стадії: нормалізоване спікання при темпералений у вигляді монолітного циліндру із псевдосптурах в межах 900-1000°С і остаточне спікання при лаву на основі вольфраму та міді. Нерухомий коноптимальній для даного псевдосплаву температурі такт 2 - рідинно-металевий композиційний контакт у контрольованому метано-водневому газовому – містить циліндр, виготовлений у вигляді пористосередовищі. го каркасу з дроту тугоплавкого матеріалу, що Одержані контакти 1 і 2 встановлювали у конпросочений легкоплавким сплавом на основі олотакторі /не показаний/ і підключали до відповідних ва, індію, галію. При цьому площини робочих повиводів 3, утворюючи контактну пару. У момент верхонь обох контактів 1 і 2 - торці циліндрів у мозамикання контактів 1 і 2 площини їх робочих помент замикання контактів утворюють одну верхонь - торці циліндрів - утворювали одну плоплощину. Неробочі поверхні рухомого 1 і нерухощину. А саме. контакти 1 і 2 замикалися через рімого контактів 2 призначені для їх з'єднання з віддину - легкоплавкий сплав на основі олова, індію, повідними виводами 3. галію, пропускаючи електричний струм. У момент Рідинно-металевий композиційний контакт 2 розмикання контактів 1 і 2, через які проходив елеконтактної пари виготовляли так. З дроту діаметктричний струм, навіть у випадку утворення плазром 50мкм з вольфраму (чистотою 99,9%) виготоми, пористий каркас контакту 2 і поверхня монолівляли тканину у вигляді смуги організованої структного контакту 1 не зазнавали будь-яких тури типу "еластик" шириною 50-90мм. Згадану пошкоджень, оскільки розмикання контакту прохосмугу промивали послідовно у гасі, ацетоні, у 5%дило по кордону "контакт 1 - рідина контакту 2", а розчині лугу NaOH на водяній бані протягом 1 готривалість існування плазми була недостатньою дини, а потім промивали у дистильованій воді. для пошкодження пористого каркасу контакту 2 і Одержану смугу відпалювали у вакуумній камері поверхні монолітного контакту 1, що забезпечило суттєве збільшення ресурсу пропонованої різноріпри тиску 5´10-5-5´10-6МПа при температурі 900°С дної контактної пари порівняно із прототипом. протягом 60-70 хвилин і охолоджували разом з камерою до кімнатної температури. Відпалену 5 Комп’ютерна в ерстка Н. Лисенко 20464 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
