Завантажити PDF файл.

Формула / Реферат

Різнорідна контактна пара, що містить рухомий і нерухомий контакти, виготовлені із композиційних металевих матеріалів, яка відрізняється тим, що один контакт різнорідної контактної пари виготовлений у вигляді зовнішнього циліндричного порожнистого елемента, в якому співвісно з ним закріплений пористий циліндричний каркас, що має вигляд організованої структури з дроту, виготовленого з тугоплавкого матеріалу, пористий каркас просочений легкоплавким сплавом на основі олова, індію, галію, площини робочих торців циліндра і зовнішнього циліндричного порожнистого елемента співпадають, між неробочою торцевою площиною циліндра і площиною неробочого торця зовнішнього циліндричного порожнистого елемента утворена підживлювальна ємність, заповнена легкоплавким металом або сплавом, яким просочений пористий каркас, а другий контакт контактної пари виготовлений у вигляді монолітного циліндра із псевдосплаву на основі вольфраму та міді, а згадані контакти призначені для їх встановлення у комутуючому пристрої з можливістю їх замикання по одній площині.

Текст

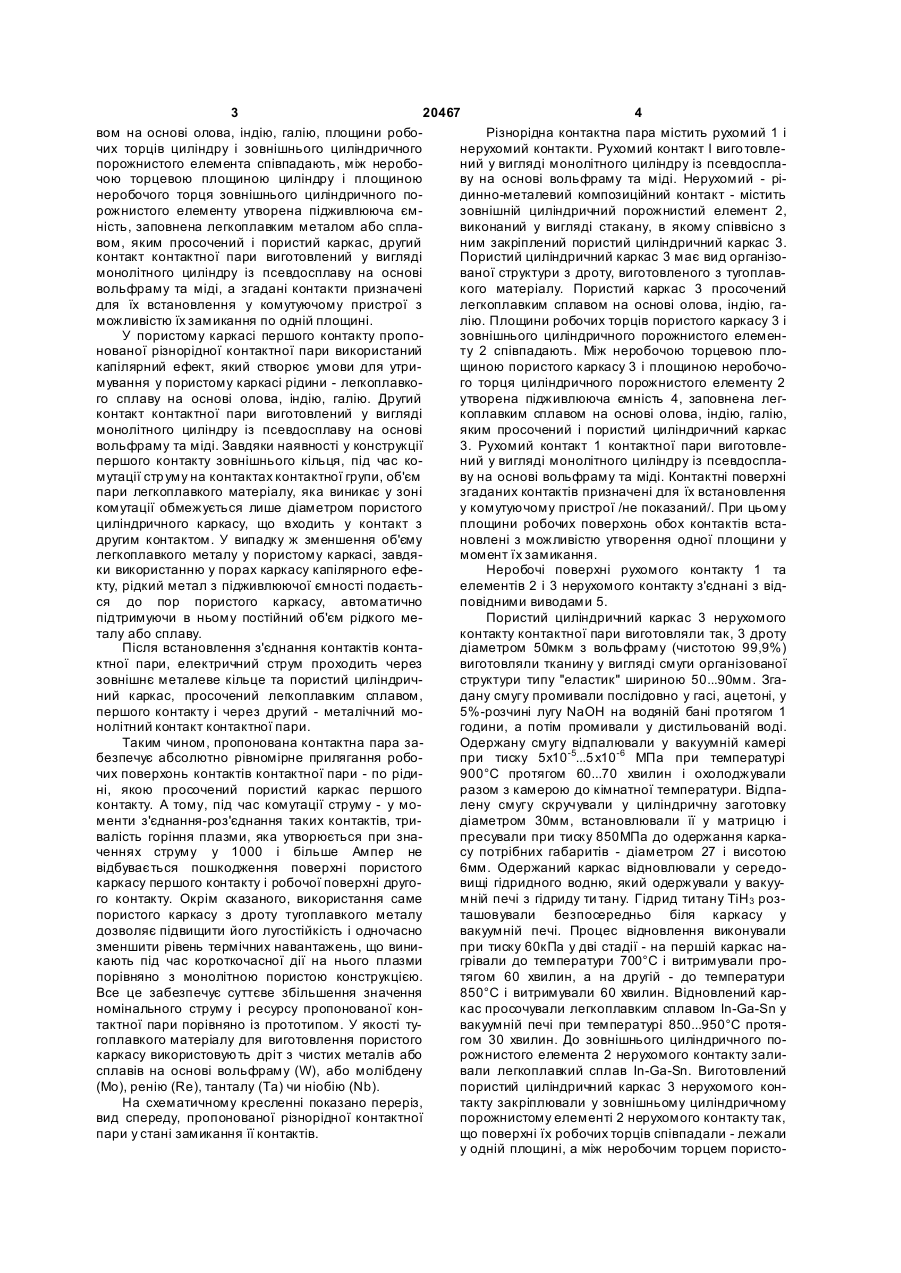

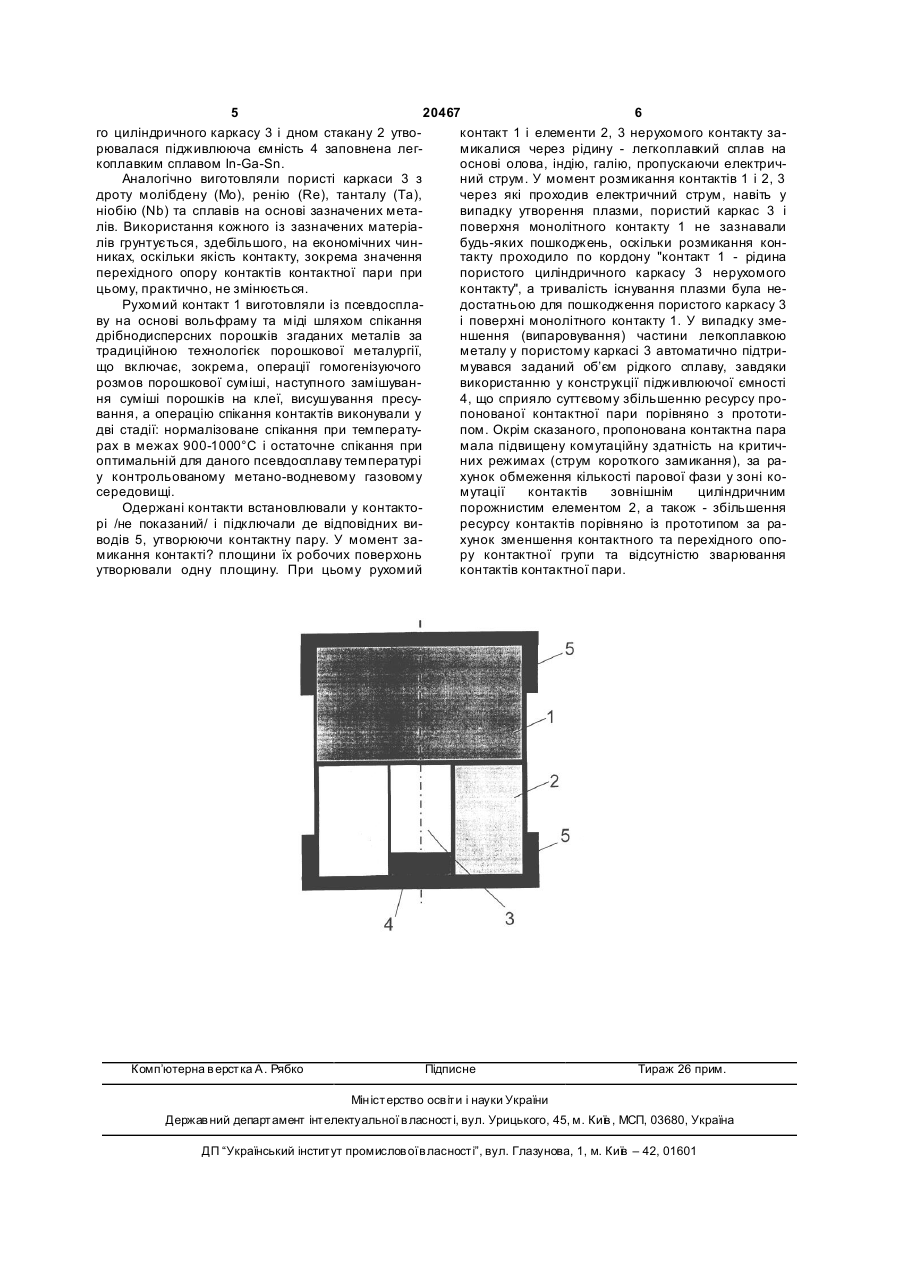

Різнорідна контактна пара, що містить рухомий і нерухомий контакти, виготовлені із композиційних металевих матеріалів, яка відрізняється тим, що один контакт різнорідної контактної пари виготовлений у вигляді зовнішнього циліндричного порожнистого елемента, в якому співвісно з ним закріплений пористий циліндричний каркас, що має вигляд організованої структури з дроту, виго 3 20467 4 вом на основі олова, індію, галію, площини робоРізнорідна контактна пара містить рухомий 1 і чих торців циліндру і зовнішнього циліндричного нерухомий контакти. Рухомий контакт І виго товлепорожнистого елемента співпадають, між неробоний у вигляді монолітного циліндру із псевдосплачою торцевою площиною циліндру і площиною ву на основі вольфраму та міді. Нерухомий - рінеробочого торця зовнішнього циліндричного подинно-металевий композиційний контакт - містить рожнистого елементу утворена підживлююча ємзовнішній циліндричний порожнистий елемент 2, ність, заповнена легкоплавким металом або сплавиконаний у вигляді стакану, в якому співвісно з вом, яким просочений і пористий каркас, другий ним закріплений пористий циліндричний каркас 3. контакт контактної пари виготовлений у вигляді Пористий циліндричний каркас 3 має вид організомонолітного циліндру із псевдосплаву на основі ваної структури з дроту, виготовленого з тугоплаввольфраму та міді, а згадані контакти призначені кого матеріалу. Пористий каркас 3 просочений для їх встановлення у комутуючому пристрої з легкоплавким сплавом на основі олова, індію, гаможливістю їх замикання по одній площині. лію. Площини робочих торців пористого каркасу 3 і У пористому каркасі першого контакту пропозовнішнього циліндричного порожнистого елеменнованої різнорідної контактної пари використаний ту 2 співпадають. Між неробочою торцевою плокапілярний ефект, який створює умови для утрищиною пористого каркасу 3 і площиною неробочомування у пористому каркасі рідини - легкоплавкого торця циліндричного порожнистого елементу 2 го сплаву на основі олова, індію, галію. Другий утворена підживлююча ємність 4, заповнена легконтакт контактної пари виготовлений у вигляді коплавким сплавом на основі олова, індію, галію, монолітного циліндру із псевдосплаву на основі яким просочений і пористий циліндричний каркас вольфраму та міді. Завдяки наявності у конструкції 3. Рухомий контакт 1 контактної пари виготовлепершого контакту зовнішнього кільця, під час коний у вигляді монолітного циліндру із псевдоспламутації стр уму на контактах контактної групи, об'єм ву на основі вольфраму та міді. Контактні поверхні пари легкоплавкого матеріалу, яка виникає у зоні згаданих контактів призначені для їх встановлення комутації обмежується лише діаметром пористого у комутуючому пристрої /не показаний/. При цьому циліндричного каркасу, що входить у контакт з площини робочих поверхонь обох контактів встадругим контактом. У випадку ж зменшення об'єму новлені з можливістю утворення одної площини у легкоплавкого металу у пористому каркасі, завдямомент їх замикання. ки використанню у порах каркасу капілярного ефеНеробочі поверхні рухомого контакту 1 та кту, рідкий метал з підживлюючої ємності подаєтьелементів 2 і 3 нерухомого контакту з'єднані з відся до пор пористого каркасу, автоматично повідними виводами 5. підтримуючи в ньому постійний об'єм рідкого меПористий циліндричний каркас 3 нерухомого талу або сплаву. контакту контактної пари виготовляли так, 3 дроту Після встановлення з'єднання контактів контадіаметром 50мкм з вольфраму (чистотою 99,9%) ктної пари, електричний струм проходить через виготовляли тканину у вигляді смуги організованої зовнішнє металеве кільце та пористий циліндричструктури типу "еластик" шириною 50...90мм. Зганий каркас, просочений легкоплавким сплавом, дану смугу промивали послідовно у гасі, ацетоні, у першого контакту і через другий - металічний мо5%-розчині лугу NaOH на водяній бані протягом 1 нолітний контакт контактної пари. години, а потім промивали у дистильованій воді. Таким чином, пропонована контактна пара заОдержану смугу відпалювали у вакуумній камері безпечує абсолютно рівномірне прилягання робопри тиску 5x10-5...5 x10-6 МПа при температурі чих поверхонь контактів контактної пари - по ріди900°С протягом 60...70 хвилин і охолоджували ні, якою просочений пористий каркас першого разом з камерою до кімнатної температури. Відпаконтакту. А тому, під час комутації струму - у молену смугу скручували у циліндричну заготовку менти з'єднання-роз'єднання таких контактів, тридіаметром 30мм, встановлювали її у матрицю і валість горіння плазми, яка утворюється при знапресували при тиску 850МПа до одержання каркаченнях струму у 1000 і більше Ампер не су потрібних габаритів - діаметром 27 і висотою відбувається пошкодження поверхні пористого 6мм. Одержаний каркас відновлювали у середокаркасу першого контакту і робочої поверхні друговищі гідридного водню, який одержували у вакууго контакту. Окрім сказаного, використання саме мній печі з гідриду ти тану. Гідрид титану ТіН3 розпористого каркасу з дроту тугоплавкого металу ташовували безпосередньо біля каркасу у дозволяє підвищити його лугостійкість і одночасно вакуумній печі. Процес відновлення виконували зменшити рівень термічних навантажень, що винипри тиску 60кПа у дві стадії - на першій каркас накають під час короткочасної дії на нього плазми грівали до температури 700°С і витримували пропорівняно з монолітною пористою конструкцією. тягом 60 хвилин, а на другій - до температури Все це забезпечує суттєве збільшення значення 850°С і витримували 60 хвилин. Відновлений карномінального струму і ресурсу пропонованої конкас просочували легкоплавким сплавом In-Ga-Sn у тактної пари порівняно із прототипом. У якості тувакуумній печі при температурі 850...950°С протягоплавкого матеріалу для виготовлення пористого гом 30 хвилин. До зовнішнього циліндричного покаркасу використовують дріт з чистих металів або рожнистого елемента 2 нерухомого контакту залисплавів на основі вольфраму (W), або молібдену вали легкоплавкий сплав In-Ga-Sn. Виготовлений (Мо), ренію (Re), танталу (Та) чи ніобію (Nb). пористий циліндричний каркас 3 нерухомого конНа схематичному кресленні показано переріз, такту закріплювали у зовнішньому циліндричному вид спереду, пропонованої різнорідної контактної порожнистому елементі 2 нерухомого контакту так, пари у стані замикання її контактів. що поверхні їх робочих торців співпадали - лежали у одній площині, а між неробочим торцем пористо 5 20467 6 го циліндричного каркасу 3 і дном стакану 2 утвоконтакт 1 і елементи 2, 3 нерухомого контакту зарювалася підживлююча ємність 4 заповнена легмикалися через рідину - легкоплавкий сплав на коплавким сплавом In-Ga-Sn. основі олова, індію, галію, пропускаючи електричАналогічно виготовляли пористі каркаси 3 з ний струм. У момент розмикання контактів 1 і 2, 3 дроту молібдену (Мо), ренію (Re), танталу (Та), через які проходив електричний струм, навіть у ніобію (Nb) та сплавів на основі зазначених метавипадку утворення плазми, пористий каркас 3 і лів. Використання кожного із зазначених матеріаповерхня монолітного контакту 1 не зазнавали лів грунтується, здебільшого, на економічних чинбудь-яких пошкоджень, оскільки розмикання конниках, оскільки якість контакту, зокрема значення такту проходило по кордону "контакт 1 - рідина перехідного опору контактів контактної пари при пористого циліндричного каркасу 3 нерухомого цьому, практично, не змінюється. контакту", а тривалість існування плазми була неРухомий контакт 1 виготовляли із псевдоспладостатньою для пошкодження пористого каркасу 3 ву на основі вольфраму та міді шляхом спікання і поверхні монолітного контакту 1. У випадку змедрібнодисперсних порошків згаданих металів за ншення (випаровування) частини легкоплавкою традиційною технологієк порошкової металургії, металу у пористому каркасі 3 автоматично підтрищо включає, зокрема, операції гомогенізуючого мувався заданий об’єм рідкого сплаву, завдяки розмов порошкової суміші, наступного замішуванвикористанню у конструкції підживлюючої ємності ня суміші порошків на клеї, висушування пресу4, що сприяло суттєвому збільшенню ресурсу провання, а операцію спікання контактів виконували у понованої контактної пари порівняно з прототидві стадії: нормалізоване спікання при температупом. Окрім сказаного, пропонована контактна пара рах в межах 900-1000°С і остаточне спікання при мала підвищену комутаційну здатність на критичоптимальній для даного псевдосплаву температурі них режимах (струм короткого замикання), за рау контрольованому метано-водневому газовому хунок обмеження кількості парової фази у зоні косередовищі. мутації контактів зовнішнім циліндричним Одержані контакти встановлювали у контактопорожнистим елементом 2, а також - збільшення рі /не показаний/ і підключали де відповідних виресурсу контактів порівняно із прототипом за раводів 5, утворюючи контактну пару. У момент захунок зменшення контактного та перехідного опомикання контакті? площини їх робочих поверхонь ру контактної групи та відсутністю зварювання утворювали одну площину. При цьому рухомий контактів контактної пари. Комп’ютерна в ерстка А. Рябко Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Heterogeneous contact pair

Автори англійською

Smirnov Yurii Yosypovych, Smirnov Yurii Iosypovych, Skorokhod Valerii Volodymyrovych, Chernyshov Sergii Ivanovych, Chernyshov Serhii Ivanovych

Назва патенту російською

Разнородная контактная пара

Автори російською

Смирнов Юрий Иосифович, Скороход Валерий Владимирович, Чернышов Сергей Иванович, Чернышев Сергей Иванович

МПК / Мітки

МПК: H01H 1/02

Мітки: пара, різнорідна, контактна

Код посилання

<a href="https://ua.patents.su/3-20467-riznoridna-kontaktna-para.html" target="_blank" rel="follow" title="База патентів України">Різнорідна контактна пара</a>

Подібні патенти
