Складаний стелаж

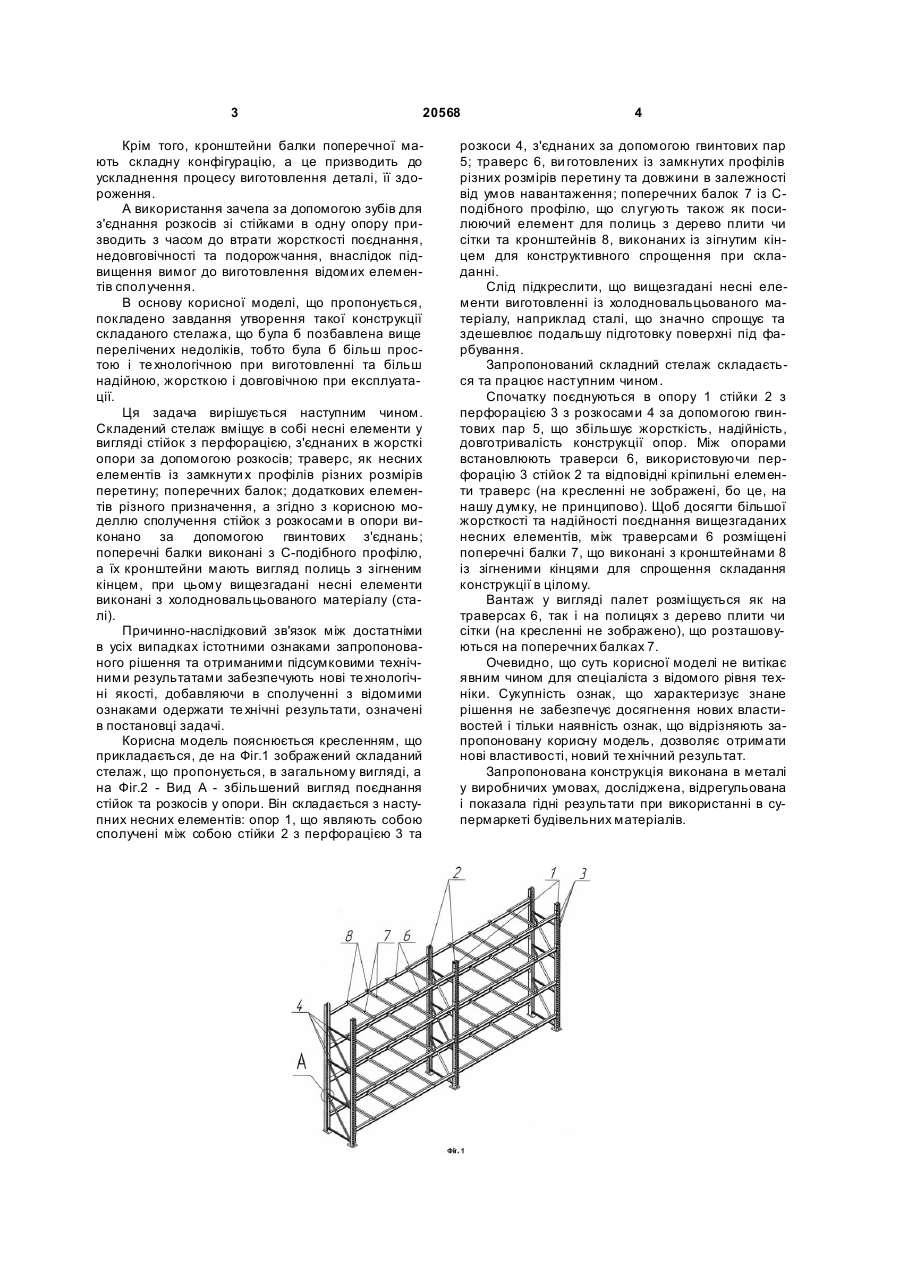

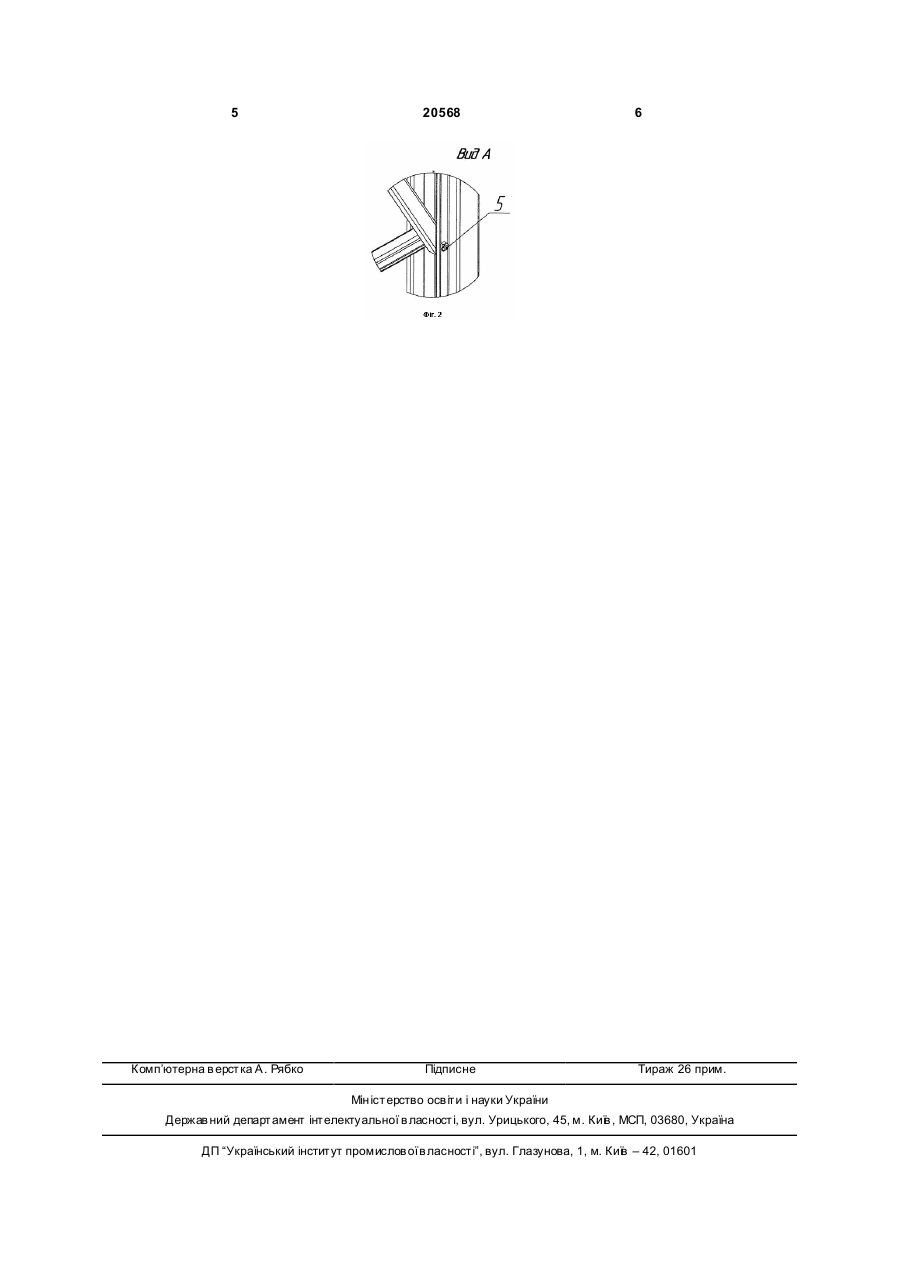

Складаний стелаж, що містить несні елементи: стійки з перфорацією, з`єднані в опори за до 3 20568 Крім того, кронштейни балки поперечної мають складну конфігурацію, а це призводить до ускладнення процесу виготовлення деталі, її здороження. А використання зачепа за допомогою зубів для з'єднання розкосів зі стійками в одну опору призводить з часом до втрати жорсткості поєднання, недовговічності та подорожчання, внаслідок підвищення вимог до виготовлення відомих елементів сполучення. В основу корисної моделі, що пропонується, покладено завдання утворення такої конструкції складаного стелажа, що була б позбавлена вище перелічених недоліків, тобто була б більш простою і те хнологічною при виготовленні та більш надійною, жорсткою і довговічною при експлуатації. Ця задача вирішується наступним чином. Складений стелаж вміщує в собі несні елементи у вигляді стійок з перфорацією, з'єднаних в жорсткі опори за допомогою розкосів; траверс, як несних елементів із замкнути х профілів різних розмірів перетину; поперечних балок; додаткових елементів різного призначення, а згідно з корисною моделлю сполучення стійок з розкосами в опори виконано за допомогою гвинтових з'єднань; поперечні балки виконані з С-подібного профілю, а їх кронштейни мають вигляд полиць з зігненим кінцем, при цьому вищезгадані несні елементи виконані з холодновальцьованого матеріалу (сталі). Причинно-наслідковий зв'язок між достатніми в усіх випадках істотними ознаками запропонованого рішення та отриманими підсумковими технічними результатами забезпечують нові те хнологічні якості, добавляючи в сполученні з відомими ознаками одержати те хнічні результати, означені в постановці задачі. Корисна модель пояснюється кресленням, що прикладається, де на Фіг.1 зображений складаний стелаж, що пропонується, в загальному вигляді, а на Фіг.2 - Вид А - збільшений вигляд поєднання стійок та розкосів у опори. Він складається з наступних несних елементів: опор 1, що являють собою сполучені між собою стійки 2 з перфорацією 3 та 4 розкоси 4, з'єднаних за допомогою гвинтових пар 5; траверс 6, ви готовлених із замкнутих профілів різних розмірів перетину та довжини в залежності від умов навантаження; поперечних балок 7 із Сподібного профілю, що слугують також як посилюючий елемент для полиць з дерево плити чи сітки та кронштейнів 8, виконаних із зігнутим кінцем для конструктивного спрощення при складанні. Слід підкреслити, що вищезгадані несні елементи виготовленні із холодновальцьованого матеріалу, наприклад сталі, що значно спрощує та здешевлює подальшу підготовку поверхні під фарбування. Запропонований складний стелаж складається та працює наступним чином. Спочатку поєднуються в опору 1 стійки 2 з перфорацією 3 з розкосами 4 за допомогою гвинтових пар 5, що збільшує жорсткість, надійність, довготривалість конструкції опор. Між опорами встановлюють траверси 6, використовуючи перфорацію 3 стійок 2 та відповідні кріпильні елементи траверс (на кресленні не зображені, бо це, на нашу думку, не принципово). Щоб досягти більшої жорсткості та надійності поєднання вищезгаданих несних елементів, між траверсами 6 розміщені поперечні балки 7, що виконані з кронштейнами 8 із зігненими кінцями для спрощення складання конструкції в цілому. Вантаж у вигляді палет розміщується як на траверсах 6, так і на полицях з дерево плити чи сітки (на кресленні не зображено), що розташовуються на поперечних балках 7. Очевидно, що суть корисної моделі не витікає явним чином для спеціаліста з відомого рівня техніки. Сукупність ознак, що характеризує знане рішення не забезпечує досягнення нових властивостей і тільки наявність ознак, що відрізняють запропоновану корисну модель, дозволяє отримати нові властивості, новий те хнічний результат. Запропонована конструкція виконана в металі у виробничих умовах, досліджена, відрегульована і показала гідні результати при використанні в супермаркеті будівельних матеріалів. 5 Комп’ютерна в ерстка А. Рябко 20568 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
