Вловлювач

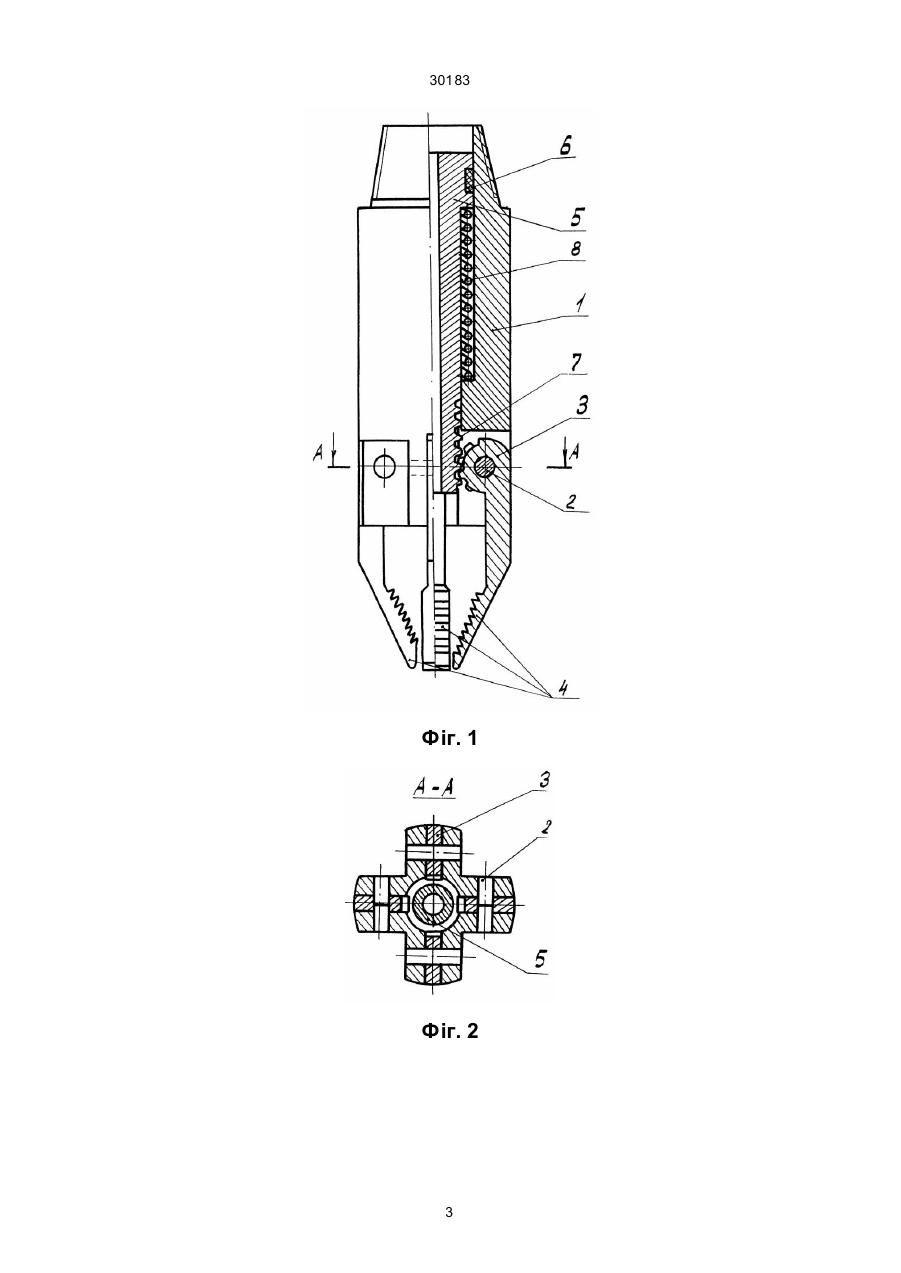

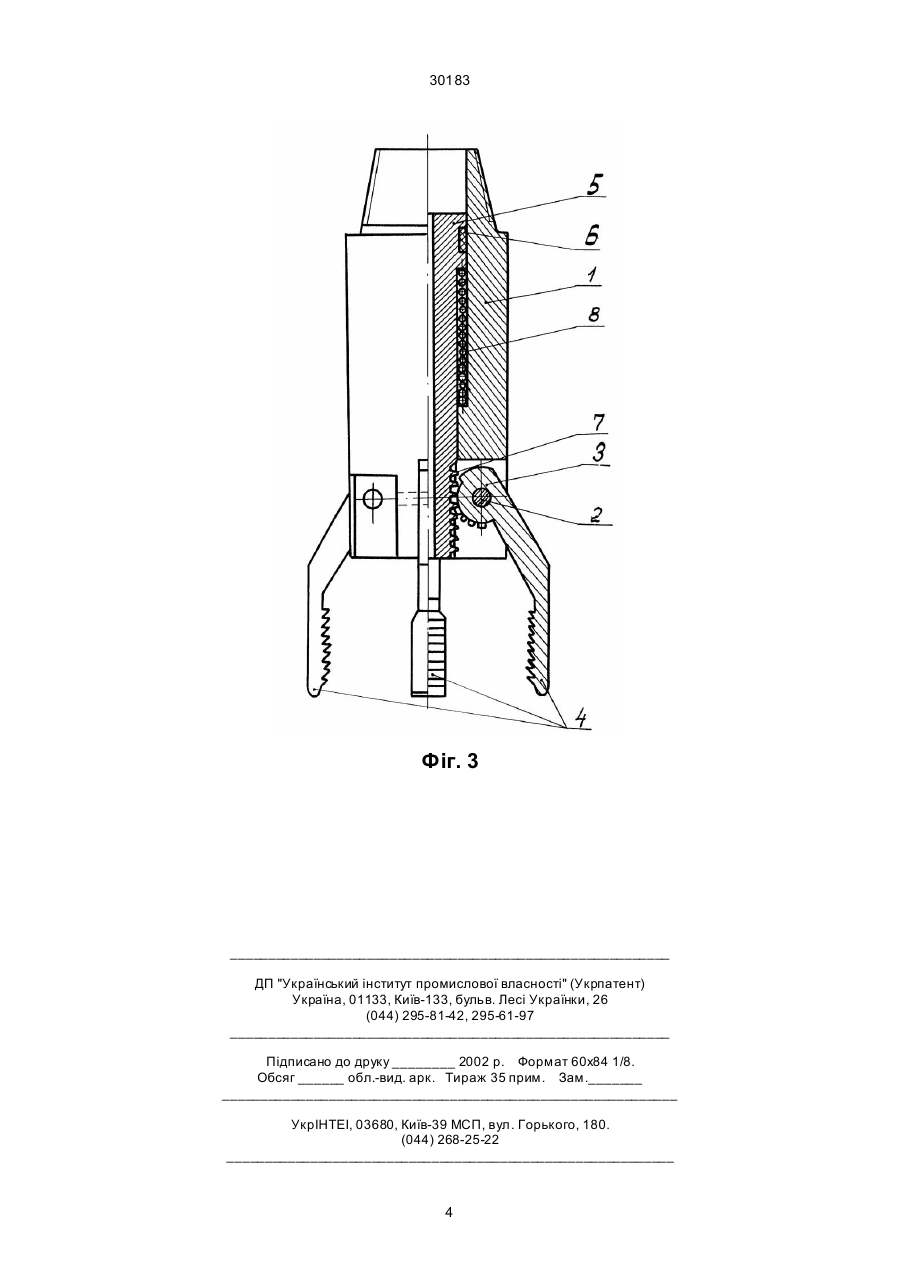

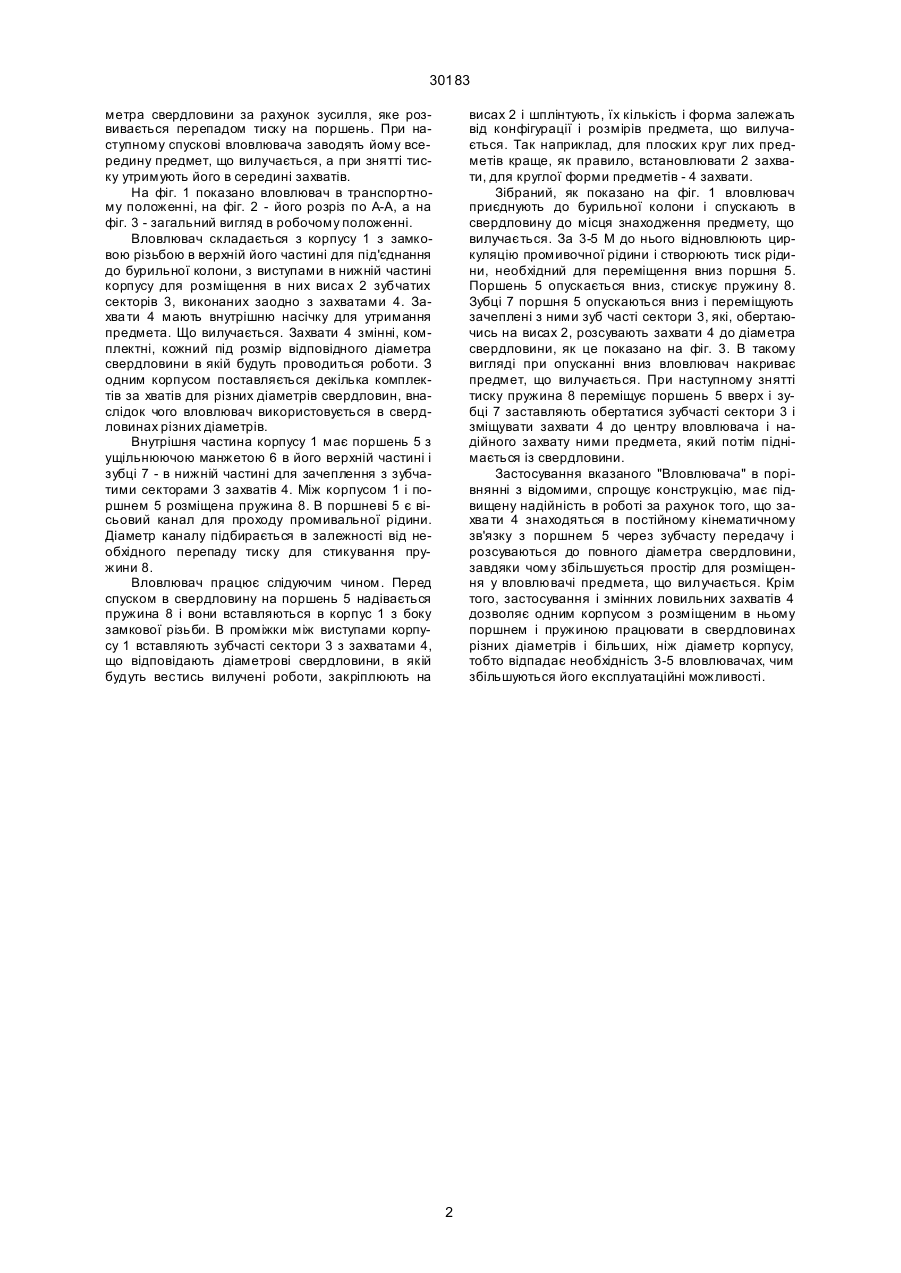

1. Вловлювач, що має корпус з розміщеним в середині нього пружиною і поршнем, зв'язаними з захватними елементами, відрізняється тим, що корпус знизу обладнаний виступами для розмі 30183 метра свердловини за рахунок зусилля, яке розвивається перепадом тиску на поршень. При наступному спускові вловлювача заводять йому всередину предмет, що вилучається, а при знятті тиску утримують його в середині захватів. На фіг. 1 показано вловлювач в транспортному положенні, на фіг. 2 - його розріз по А-А, а на фіг. 3 - загальний вигляд в робочому положенні. Вловлювач складається з корпусу 1 з замковою різьбою в верхній його частині для під'єднання до бурильної колони, з виступами в нижній частині корпусу для розміщення в них виса х 2 зубчатих секторів 3, виконаних заодно з захватами 4. Захва ти 4 мають внутрішню насічку для утримання предмета. Що вилучається. Захвати 4 змінні, комплектні, кожний під розмір відповідного діаметра свердловини в якій будуть проводиться роботи. З одним корпусом поставляється декілька комплектів за хватів для різних діаметрів свердловин, внаслідок чого вловлювач використовується в свердловинах різних діаметрів. Внутрішня частина корпусу 1 має поршень 5 з ущільнюючою манжетою 6 в його верхній частині і зубці 7 - в нижній частині для зачеплення з зубчатими секторами 3 захватів 4. Між корпусом 1 і поршнем 5 розміщена пружина 8. В поршневі 5 є вісьовий канал для проходу промивальної рідини. Діаметр каналу підбирається в залежності від необхідного перепаду тиску для стикування пружини 8. Вловлювач працює слідуючим чином. Перед спуском в свердловину на поршень 5 надівається пружина 8 і вони вставляються в корпус 1 з боку замкової різьби. В проміжки між виступами корпусу 1 вставляють зубчасті сектори 3 з захватами 4, що відповідають діаметрові свердловини, в якій будуть вестись вилучені роботи, закріплюють на висах 2 і шплінтують, їх кількість і форма залежать від конфігурації і розмірів предмета, що вилучається. Так наприклад, для плоских круг лих предметів краще, як правило, встановлювати 2 захвати, для круглої форми предметів - 4 захвати. Зібраний, як показано на фіг. 1 вловлювач приєднують до бурильної колони і спускають в свердловину до місця знаходження предмету, що вилучається. За 3-5 М до нього відновлюють циркуляцію промивочної рідини і створюють тиск рідини, необхідний для переміщення вниз поршня 5. Поршень 5 опускається вниз, стискує пружину 8. Зубці 7 поршня 5 опускаються вниз і переміщують зачеплені з ними зуб часті сектори 3, які, обертаючись на висах 2, розсувають захвати 4 до діаметра свердловини, як це показано на фіг. 3. В такому вигляді при опусканні вниз вловлювач накриває предмет, що вилучається. При наступному знятті тиску пружина 8 переміщує поршень 5 вверх і зубці 7 заставляють обертатися зубчасті сектори 3 і зміщувати захвати 4 до центру вловлювача і надійного захвату ними предмета, який потім піднімається із свердловини. Застосування вказаного "Вловлювача" в порівнянні з відомими, спрощує конструкцію, має підвищену надійність в роботі за рахунок того, що захва ти 4 знаходяться в постійному кінематичному зв'язку з поршнем 5 через зубчасту передачу і розсуваються до повного діаметра свердловини, завдяки чому збільшується простір для розміщення у вловлювачі предмета, що вилучається. Крім того, застосування і змінних ловильних захватів 4 дозволяє одним корпусом з розміщеним в ньому поршнем і пружиною працювати в свердловинах різних діаметрів і більших, ніж діаметр корпусу, тобто відпадає необхідність 3-5 вловлювачах, чим збільшуються його експлуатаційні можливості. 2 30183 Фіг. 1 Фіг. 2 3 30183 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
