Люк для кабельного колодязя

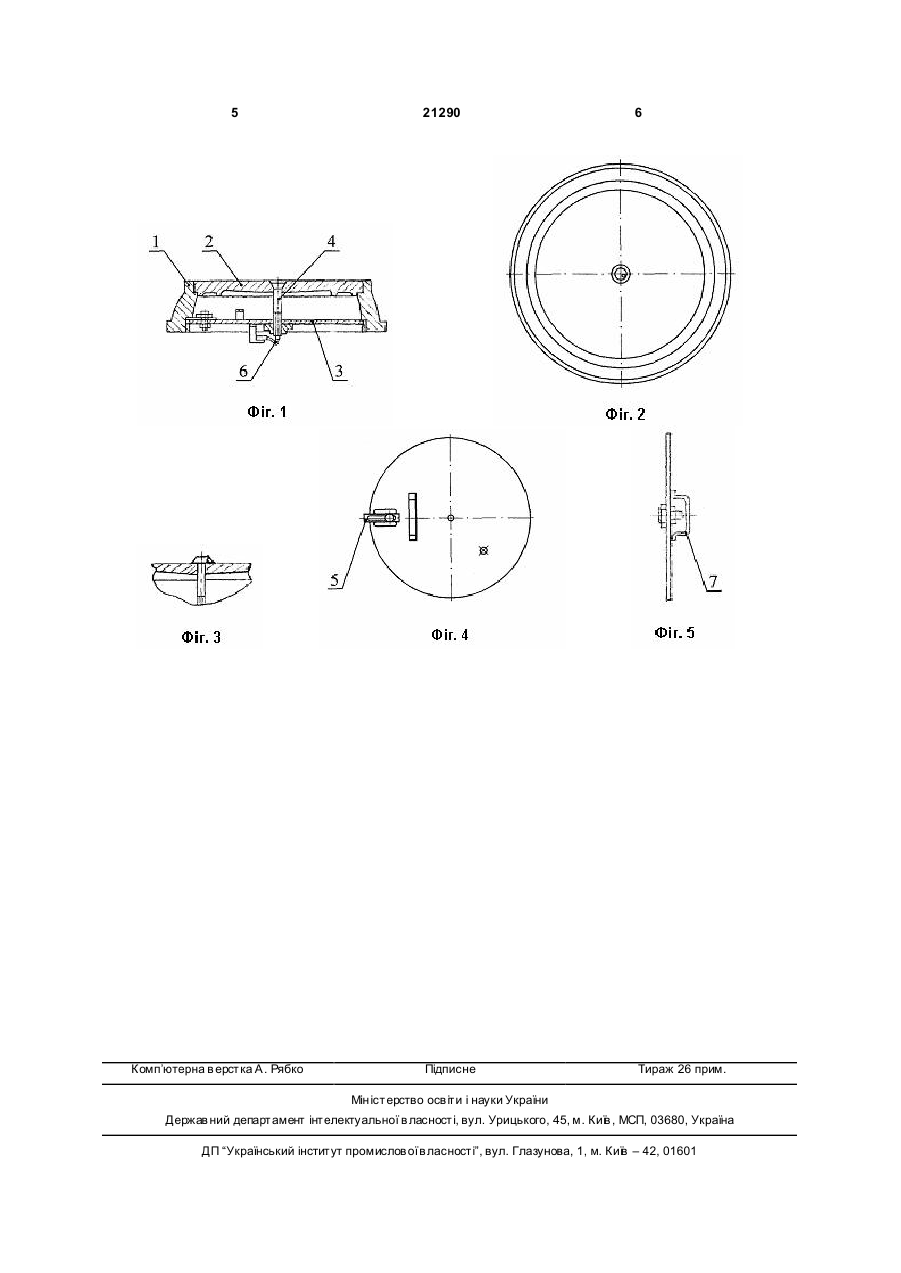

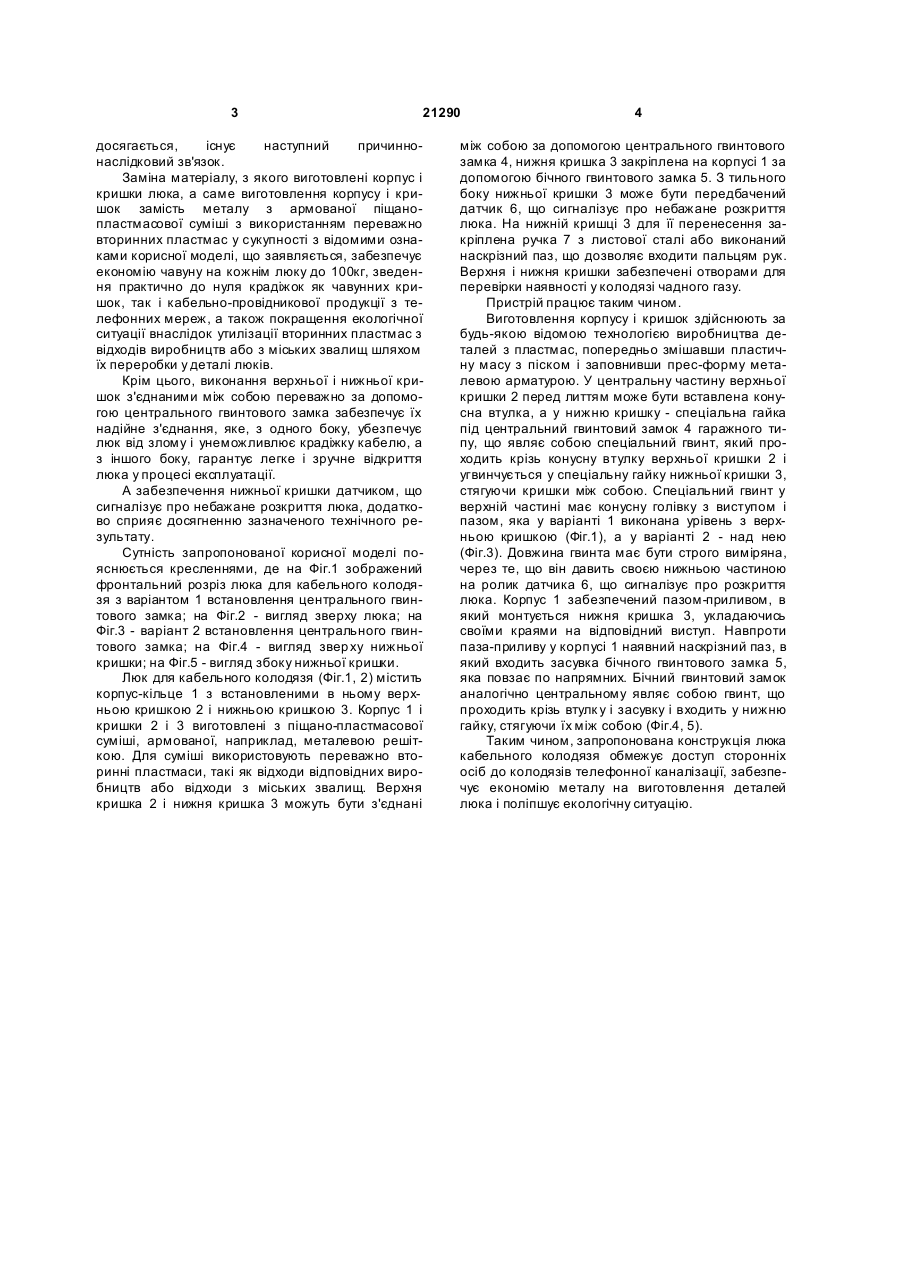

1. Люк для кабельного колодязя, що містить корпус з встановленими у ньому верхньою і нижньою кришками, який відрізняється тим, що корпус і кришки виготовлені з армованої піщано 3 21290 досягається, існує наступний причиннонаслідковий зв'язок. Заміна матеріалу, з якого виготовлені корпус і кришки люка, а саме виготовлення корпусу і кришок замість металу з армованої піщанопластмасової суміші з використанням переважно вторинних пластмас у сукупності з відомими ознаками корисної моделі, що заявляється, забезпечує економію чавуну на кожнім люку до 100кг, зведення практично до нуля крадіжок як чавунних кришок, так і кабельно-провідникової продукції з телефонних мереж, а також покращення екологічної ситуації внаслідок утилізації вторинних пластмас з відходів виробництв або з міських звалищ шляхом їх переробки у деталі люків. Крім цього, виконання верхньої і нижньої кришок з'єднаними між собою переважно за допомогою центрального гвинтового замка забезпечує їх надійне з'єднання, яке, з одного боку, убезпечує люк від злому і унеможливлює крадіжку кабелю, а з іншого боку, гарантує легке і зручне відкриття люка у процесі експлуатації. А забезпечення нижньої кришки датчиком, що сигналізує про небажане розкриття люка, додатково сприяє досягненню зазначеного технічного результату. Сутність запропонованої корисної моделі пояснюється кресленнями, де на Фіг.1 зображений фронтальний розріз люка для кабельного колодязя з варіантом 1 встановлення центрального гвинтового замка; на Фіг.2 - вигляд зверху люка; на Фіг.3 - варіант 2 встановлення центрального гвинтового замка; на Фіг.4 - вигляд звер ху нижньої кришки; на Фіг.5 - вигляд збоку нижньої кришки. Люк для кабельного колодязя (Фіг.1, 2) містить корпус-кільце 1 з встановленими в ньому верхньою кришкою 2 і нижньою кришкою 3. Корпус 1 і кришки 2 і 3 виготовлені з піщано-пластмасової суміші, армованої, наприклад, металевою решіткою. Для суміші використовують переважно вторинні пластмаси, такі як відходи відповідних виробництв або відходи з міських звалищ. Верхня кришка 2 і нижня кришка 3 можуть бути з'єднані 4 між собою за допомогою центрального гвинтового замка 4, нижня кришка 3 закріплена на корпусі 1 за допомогою бічного гвинтового замка 5. З тильного боку нижньої кришки 3 може бути передбачений датчик 6, що сигналізує про небажане розкриття люка. На нижній кришці 3 для її перенесення закріплена ручка 7 з листової сталі або виконаний наскрізний паз, що дозволяє входити пальцям рук. Верхня і нижня кришки забезпечені отворами для перевірки наявності у колодязі чадного газу. Пристрій працює таким чином. Виготовлення корпусу і кришок здійснюють за будь-якою відомою технологією виробництва деталей з пластмас, попередньо змішавши пластичну масу з піском і заповнивши прес-форму металевою арматурою. У центральну частину верхньої кришки 2 перед литтям може бути вставлена конусна втулка, а у нижню кришку - спеціальна гайка під центральний гвинтовий замок 4 гаражного типу, що являє собою спеціальний гвинт, який проходить крізь конусну втулку верхньої кришки 2 і угвинчується у спеціальну гайку нижньої кришки 3, стягуючи кришки між собою. Спеціальний гвинт у верхній частині має конусну голівку з виступом і пазом, яка у варіанті 1 виконана урівень з верхньою кришкою (Фіг.1), а у варіанті 2 - над нею (Фіг.3). Довжина гвинта має бути строго виміряна, через те, що він давить своєю нижньою частиною на ролик датчика 6, що сигналізує про розкриття люка. Корпус 1 забезпечений пазом-приливом, в який монтується нижня кришка 3, укладаючись своїми краями на відповідний виступ. Навпроти паза-приливу у корпусі 1 наявний наскрізний паз, в який входить засувка бічного гвинтового замка 5, яка повзає по напрямних. Бічний гвинтовий замок аналогічно центральному являє собою гвинт, що проходить крізь втулк у і засувку і входить у нижню гайку, стягуючи їх між собою (Фіг.4, 5). Таким чином, запропонована конструкція люка кабельного колодязя обмежує доступ сторонніх осіб до колодязів телефонної каналізації, забезпечує економію металу на виготовлення деталей люка і поліпшує екологічну ситуацію. 5 Комп’ютерна в ерстка А. Рябко 21290 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
