Рознімна котушка для намотування бухт дроту

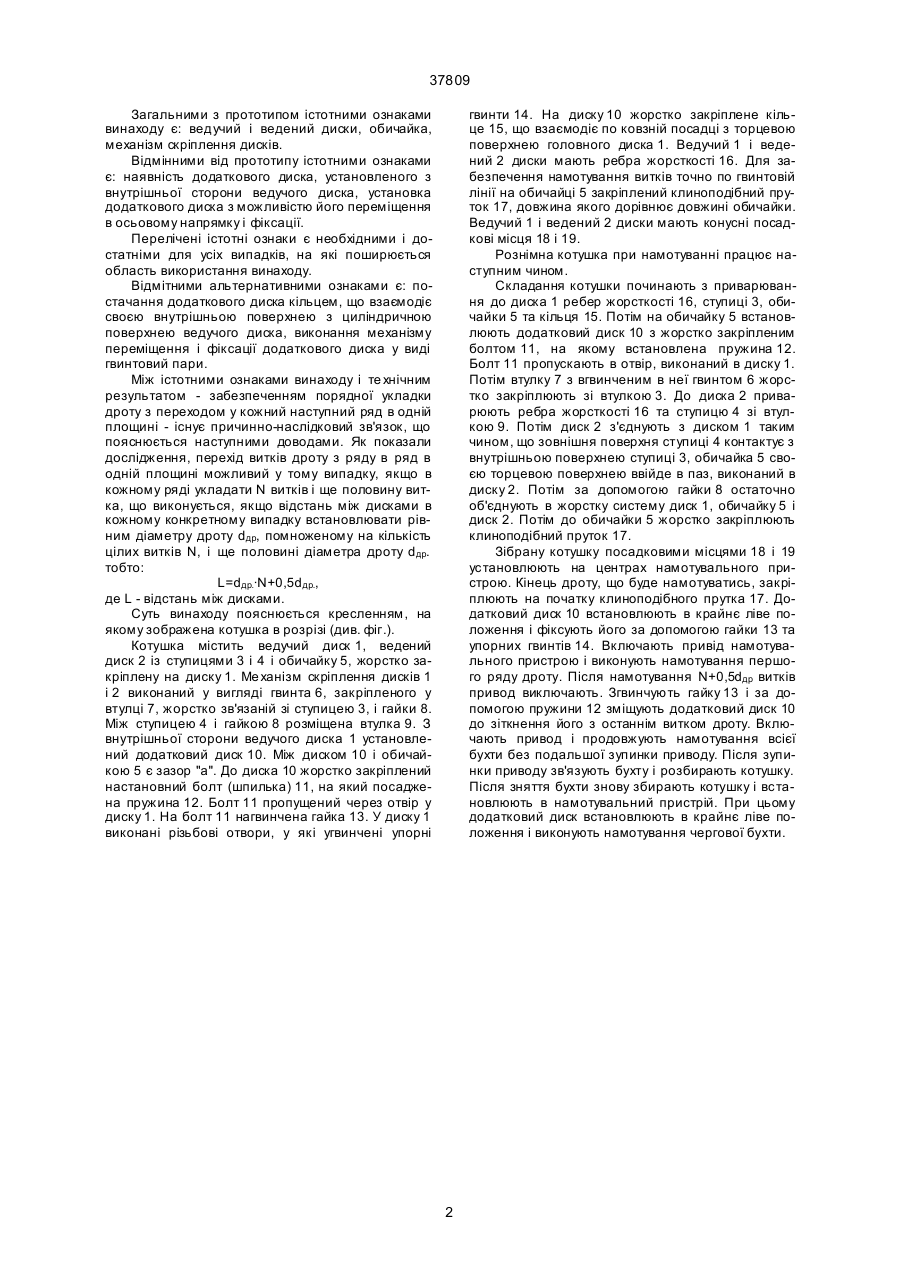

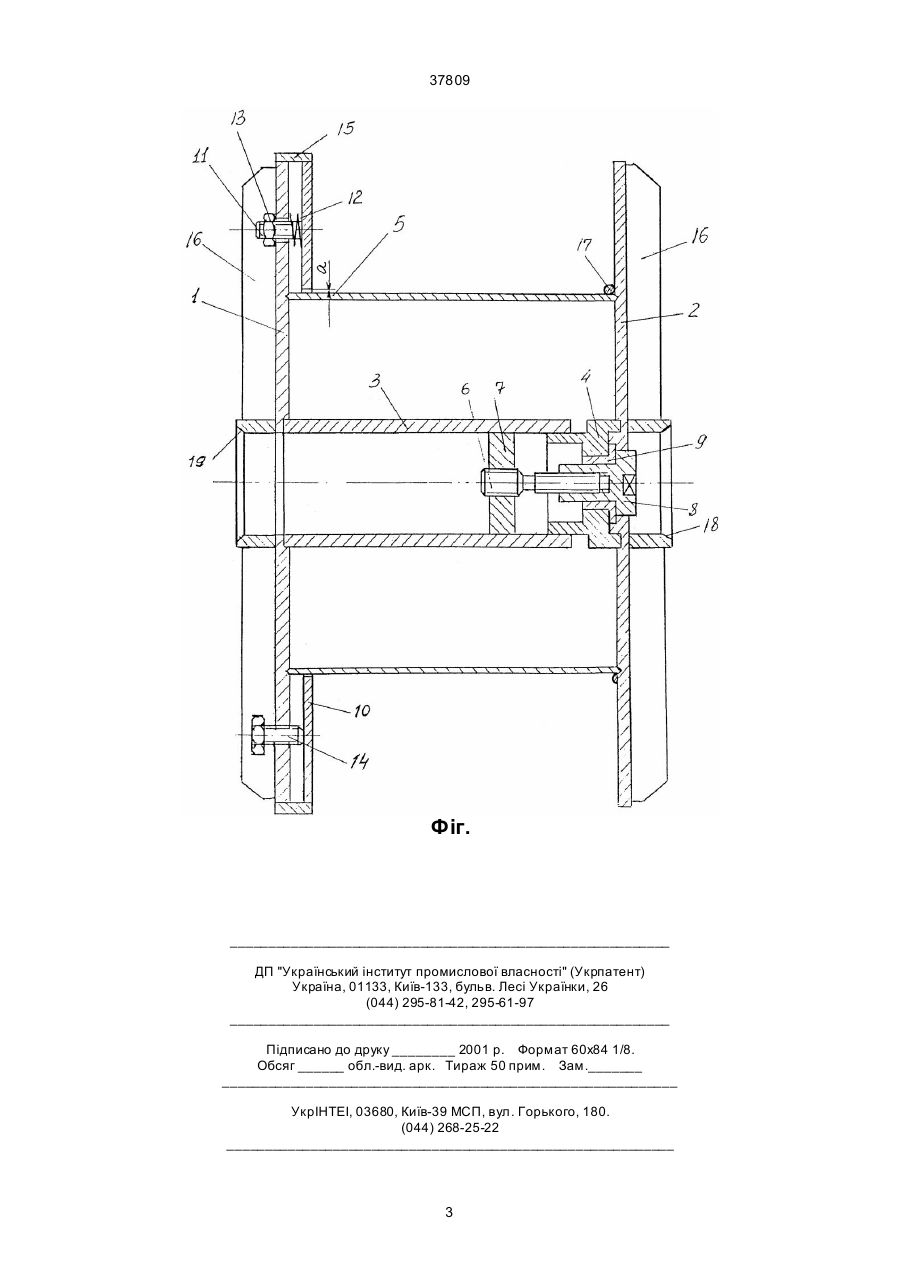

1. Рознімна котушка для намотування бухт дроту, що містить ведучий і ведений диски, оби 37809 Загальними з прототипом істотними ознаками винаходу є: ведучий і ведений диски, обичайка, механізм скріплення дисків. Відмінними від прототипу істотними ознаками є: наявність додаткового диска, установленого з внутрішньої сторони ведучого диска, установка додаткового диска з можливістю його переміщення в осьовому напрямку і фіксації. Перелічені істотні ознаки є необхідними і достатніми для усіх випадків, на які поширюється область використання винаходу. Відмітними альтернативними ознаками є: постачання додаткового диска кільцем, що взаємодіє своєю внутрішньою поверхнею з циліндричною поверхнею ведучого диска, виконання механізму переміщення і фіксації додаткового диска у виді гвинтовий пари. Між істотними ознаками винаходу і те хнічним результатом - забезпеченням порядної укладки дроту з переходом у кожний наступний ряд в одній площині - існує причинно-наслідковий зв'язок, що пояснюється наступними доводами. Як показали дослідження, перехід витків дроту з ряду в ряд в одній площині можливий у тому випадку, якщо в кожному ряді укладати N витків і ще половину витка, що виконується, якщо відстань між дисками в кожному конкретному випадку встановлювати рівним діаметру дроту dдр, помноженому на кількість цілих витків N, і ще половині діаметра дроту dдр. тобто: L=dдр.·N+0,5dдр., де L - відстань між дисками. Суть винаходу пояснюється кресленням, на якому зображена котушка в розрізі (див. фіг.). Котушка містить ведучий диск 1, ведений диск 2 із ступицями 3 і 4 і обичайку 5, жорстко закріплену на диску 1. Ме ханізм скріплення дисків 1 і 2 виконаний у вигляді гвинта 6, закріпленого у втулці 7, жорстко зв'язаній зі ступицею 3, і гайки 8. Між ступицею 4 і гайкою 8 розміщена втулка 9. З внутрішньої сторони ведучого диска 1 установлений додатковий диск 10. Між диском 10 і обичайкою 5 є зазор "а". До диска 10 жорстко закріплений настановний болт (шпилька) 11, на який посаджена пружина 12. Болт 11 пропущений через отвір у диску 1. На болт 11 нагвинчена гайка 13. У диску 1 виконані різьбові отвори, у які угвинчені упорні гвинти 14. На диску 10 жорстко закріплене кільце 15, що взаємодіє по ковзній посадці з торцевою поверхнею головного диска 1. Ведучий 1 і ведений 2 диски мають ребра жорсткості 16. Для забезпечення намотування витків точно по гвинтовій лінії на обичайці 5 закріплений клиноподібний пруток 17, довжина якого дорівнює довжині обичайки. Ведучий 1 і ведений 2 диски мають конусні посадкові місця 18 і 19. Рознімна котушка при намотуванні працює наступним чином. Складання котушки починають з приварювання до диска 1 ребер жорсткості 16, ступиці 3, обичайки 5 та кільця 15. Потім на обичайку 5 встановлюють додатковий диск 10 з жорстко закріпленим болтом 11, на якому встановлена пружина 12. Болт 11 пропускають в отвір, виконаний в диску 1. Потім втулку 7 з вгвинченим в неї гвинтом 6 жорстко закріплюють зі втулкою 3. До диска 2 приварюють ребра жорсткості 16 та ступицю 4 зі втулкою 9. Потім диск 2 з'єднують з диском 1 таким чином, що зовнішня поверхня ступиці 4 контактує з внутрішньою поверхнею ступиці 3, обичайка 5 своєю торцевою поверхнею ввійде в паз, виконаний в диску 2. Потім за допомогою гайки 8 остаточно об'єднують в жорстку систему диск 1, обичайку 5 і диск 2. Потім до обичайки 5 жорстко закріплюють клиноподібний пруток 17. Зібрану котушку посадковими місцями 18 і 19 установлюють на центрах намотувального пристрою. Кінець дроту, що буде намотуватись, закріплюють на початку клиноподібного прутка 17. Додатковий диск 10 встановлюють в крайнє ліве положення і фіксують його за допомогою гайки 13 та упорних гвинтів 14. Включають привід намотувального пристрою і виконують намотування першого ряду дроту. Після намотування N+0,5dдр витків привод виключають. Згвинчують гайку 13 і за допомогою пружини 12 зміщують додатковий диск 10 до зіткнення його з останнім витком дроту. Включають привод і продовжують намотування всієї бухти без подальшої зупинки приводу. Після зупинки приводу зв'язують бухту і розбирають котушку. Після зняття бухти знову збирають котушку і встановлюють в намотувальний пристрій. При цьому додатковий диск встановлюють в крайнє ліве положення і виконують намотування чергової бухти. 2 37809 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
