Механічний яс

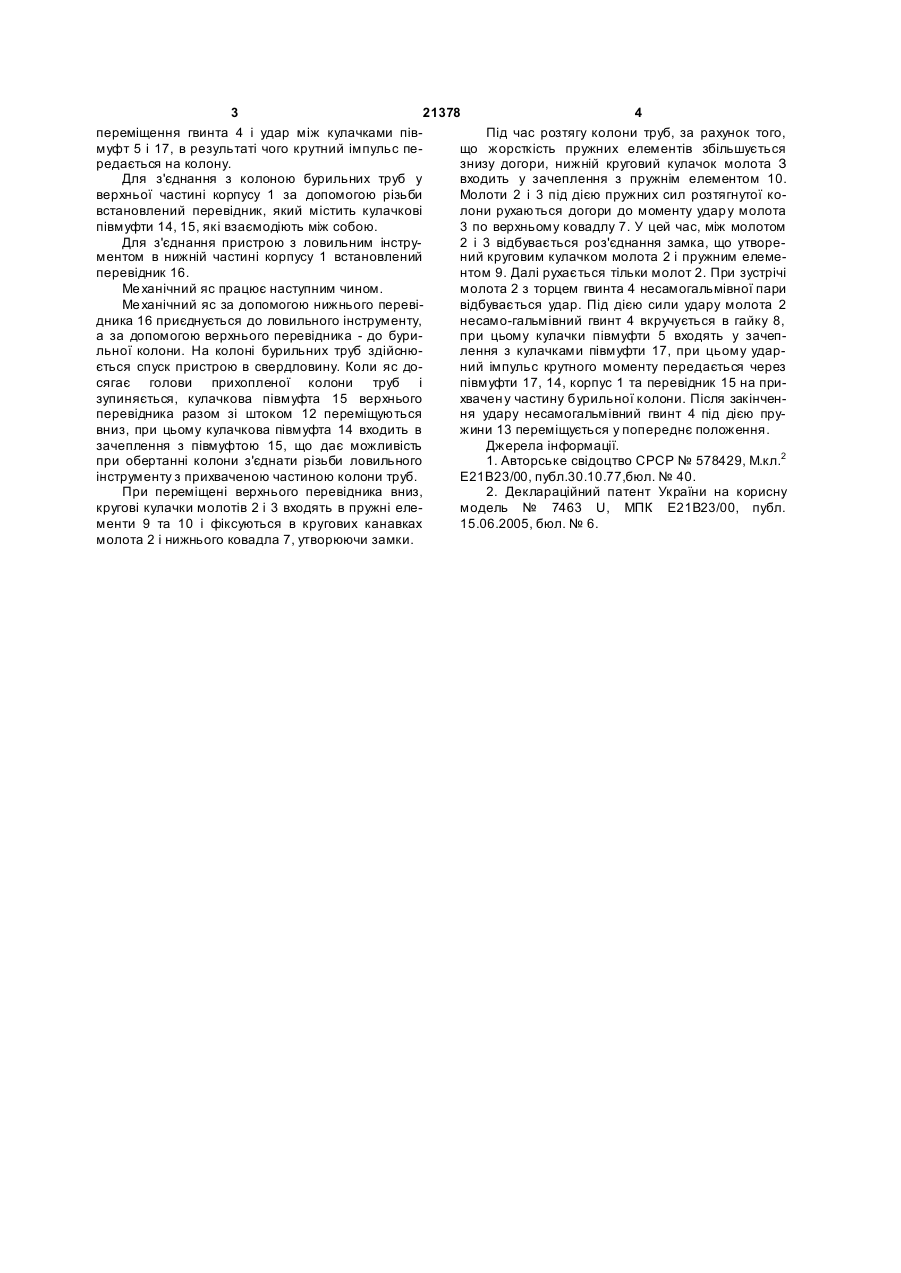

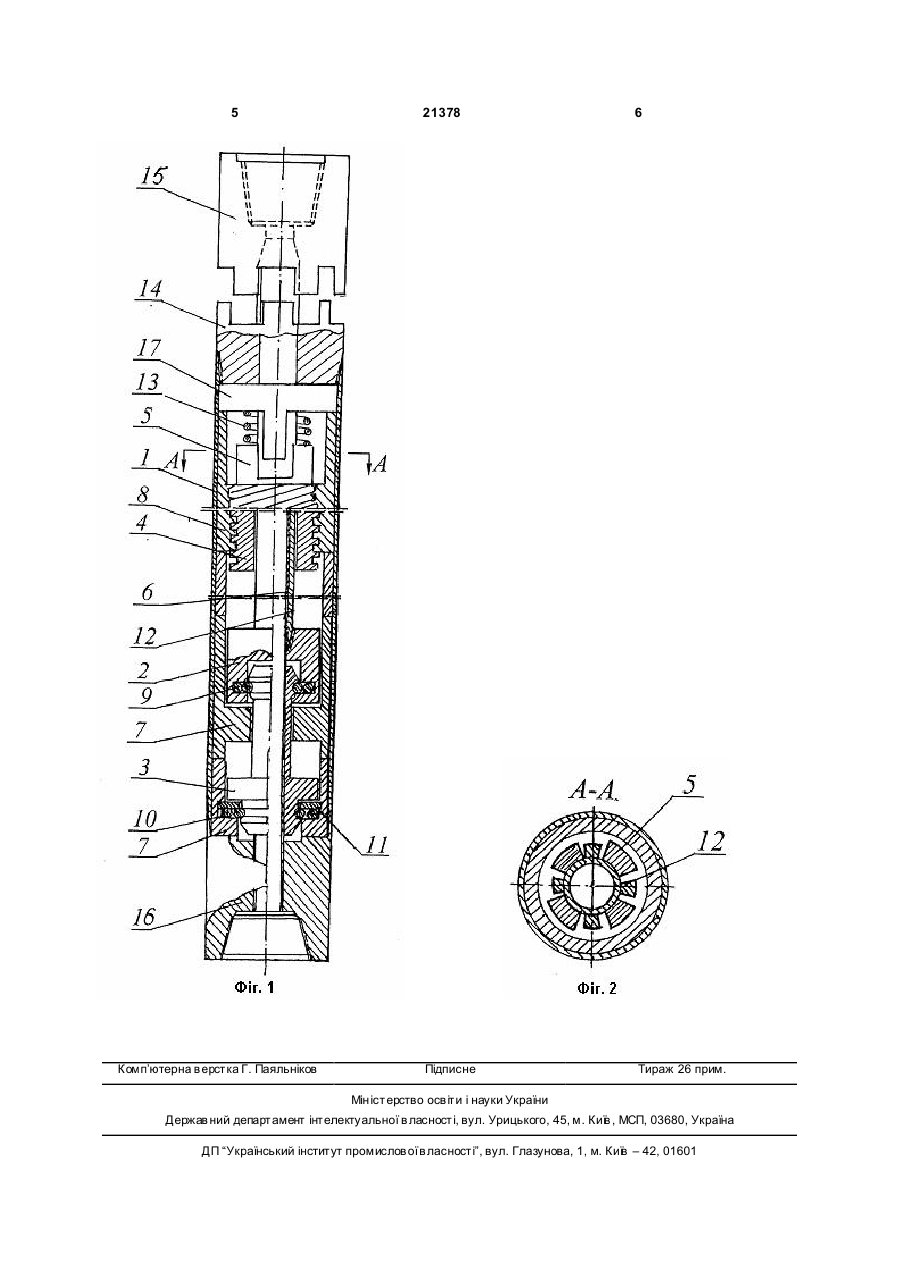

Механічний яс, що містить корпус, в якому розміщені молоти зі штоками, ковадла у вигляді масивних втулок з виступами і вузли роз'єднання, який відрізняється тим, що одне з ковадл виконано у вигляді несамогальмівної гвинтової пари з плаваючим незалежним гвинтом, який встановлений з можливістю взаємодії з корпусом через кулачкову муфту. (19) (21) u200609945 (22) 18.09.2006 (24) 15.03.2007 (46) 15.03.2007, Бюл. № 3, 2007 р. (72) Рибчич Ілля Йосипович, Сухина Ігор Іванович, Огородніков Петро Іванович, Світлицький Віктор Ми хайлович, Малярчук Богдан Ми хайлович (73) ДОЧІРНЯ КОМП АНІЯ "УКРГАЗВИДОБУВАННЯ" НАЦІОНАЛЬНОЇ АКЦІОНЕРНОЇ КОМП АНІЇ "НАФТОГАЗ УКРАЇНИ" 3 21378 4 переміщення гвинта 4 і удар між кулачками півПід час розтягу колони труб, за рахунок того, муфт 5 і 17, в результаті чого крутний імпульс пещо жорсткість пружних елементів збільшується редається на колону. знизу догори, нижній круговий кулачок молота З Для з'єднання з колоною бурильних труб у входить у зачеплення з пружнім елементом 10. верхньої частині корпусу 1 за допомогою різьби Молоти 2 і 3 під дією пружних сил розтягнутої ковстановлений перевідник, який містить кулачкові лони рухаються догори до моменту удар у молота півмуфти 14, 15, які взаємодіють між собою. 3 по верхньому ковадлу 7. У цей час, між молотом Для з'єднання пристрою з ловильним інстру2 і 3 відбувається роз'єднання замка, що утворементом в нижній частині корпусу 1 встановлений ний круговим кулачком молота 2 і пружним елемеперевідник 16. нтом 9. Далі рухається тільки молот 2. При зустрічі Ме ханічний яс працює наступним чином. молота 2 з торцем гвинта 4 несамогальмівної пари Ме ханічний яс за допомогою нижнього перевівідбувається удар. Під дією сили удару молота 2 дника 16 приєднується до ловильного інструменту, несамо-гальмівний гвинт 4 вкручується в гайку 8, а за допомогою верхнього перевідника - до бурипри цьому кулачки півмуфти 5 входять у зачепльної колони. На колоні бурильних труб здійснюлення з кулачками півмуфти 17, при цьому ударється спуск пристрою в свердловину. Коли яс доний імпульс крутного моменту передається через сягає голови прихопленої колони труб і півмуфти 17, 14, корпус 1 та перевідник 15 на призупиняється, кулачкова півмуфта 15 верхнього хвачен у частину бурильної колони. Після закінченперевідника разом зі штоком 12 переміщуються ня удару несамогальмівний гвинт 4 під дією прувниз, при цьому кулачкова півмуфта 14 входить в жини 13 переміщується у попереднє положення. зачеплення з півмуфтою 15, що дає можливість Джерела інформації. при обертанні колони з'єднати різьби ловильного 1. Авторське свідоцтво СРСР № 578429, М.кл.2 інструменту з прихваченою частиною колони труб. Е21В23/00, публ.30.10.77,бюл. № 40. При переміщені верхнього перевідника вниз, 2. Деклараційний патент України на корисну кругові кулачки молотів 2 і 3 входять в пружні елемодель № 7463 U, МПК Е21В23/00, публ. менти 9 та 10 і фіксуються в кругових канавках 15.06.2005, бюл. № 6. молота 2 і нижнього ковадла 7, утворюючи замки. 5 Комп’ютерна в ерстка Г. Паяльніков 21378 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
