Установка для електрошлакового кокільного лиття

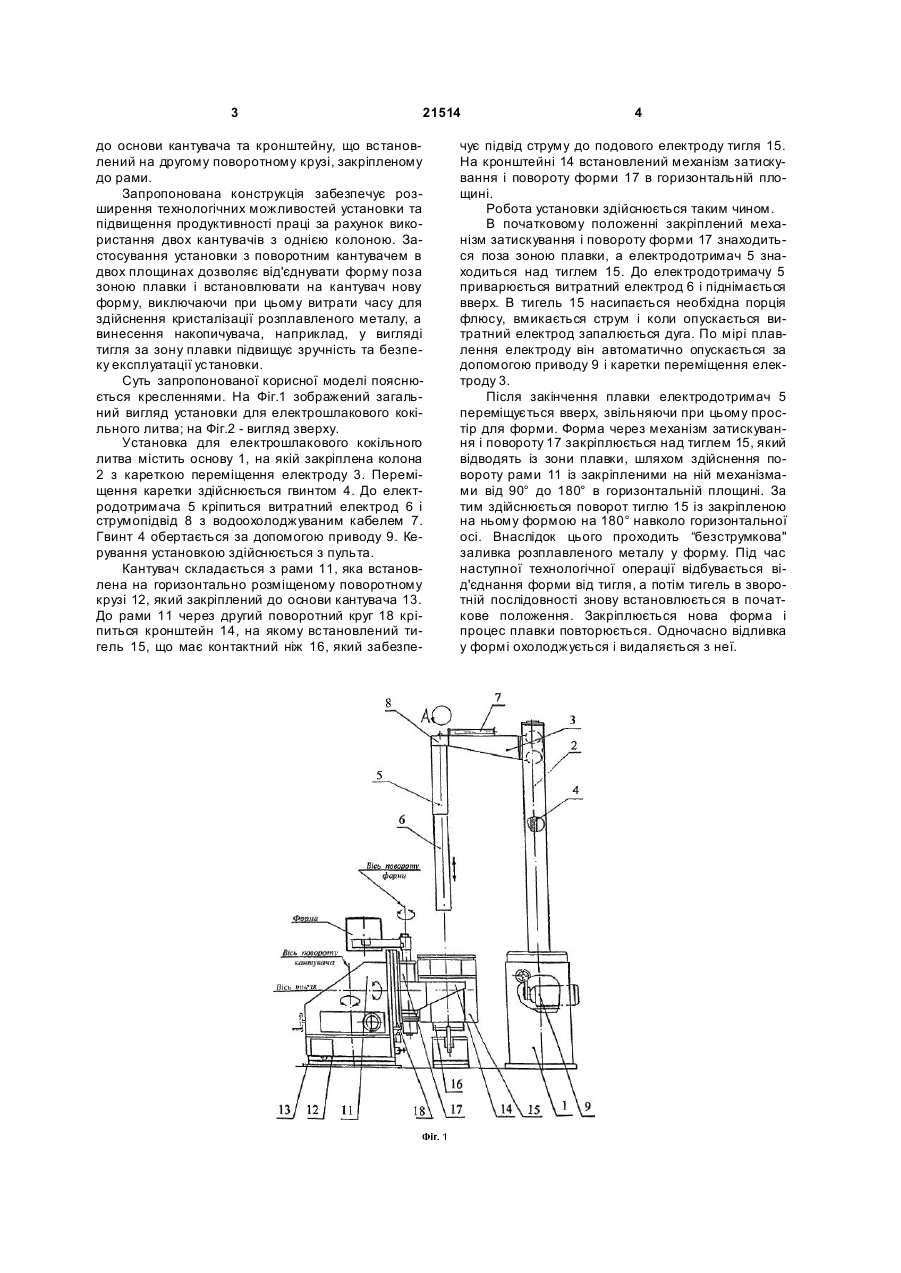

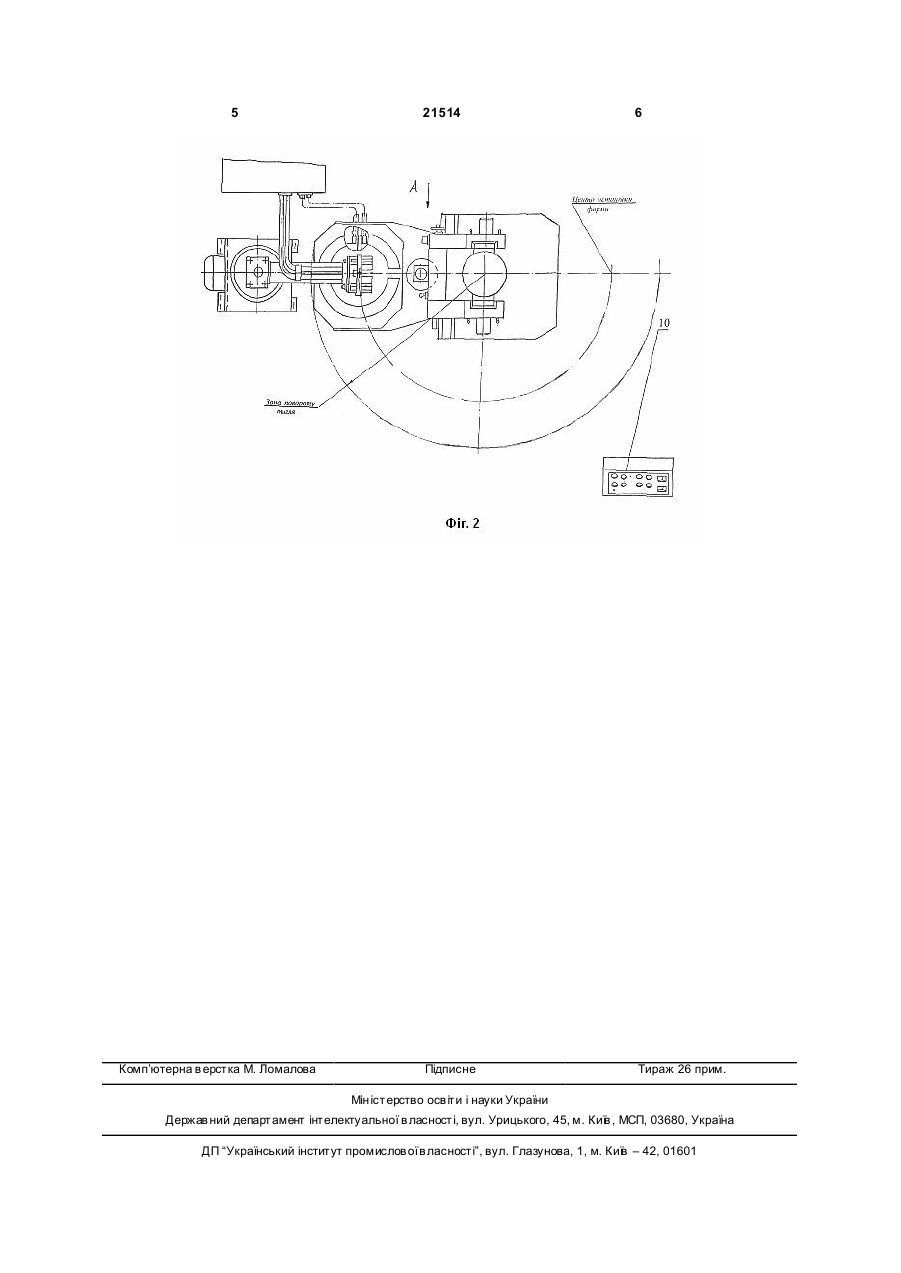

Установка для електрошлакового кокільного лиття, що містить електрошлакову піч з колоною та кареткою переміщення електрода, привід переміщення, кантувач з накопичувачем, формою та механізмом переміщення і затискання форми, який відрізняється тим, що кантувач виго товлений поворотним в дво х площинах і складений з рами, яка встановлена на поворотному крузі, закріпленому до основи кантувача та кронштейна, що встановлений на другому поворотному крузі, закріпленому до рами. (19) (21) u200610781 (22) 12.10.2006 (24) 15.03.2007 (46) 15.03.2007, Бюл. №3, 2007р. (72) Грицюк Борис Павлович, Іващук Валентин Олексійович, Бойчук Олександр Васильович, Латайчук Григорій Кіндратович (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "РІВНЕНСЬКИЙ НАУКОВО-ДОСЛІДНИЙ ІНСТИТУТ ТЕХНОЛОГІЇ МАШИНОБУДУВАННЯ" 3 21514 до основи кантувача та кронштейну, що встановлений на другому поворотному крузі, закріпленому до рами. Запропонована конструкція забезпечує розширення технологічних можливостей установки та підвищення продуктивності праці за рахунок використання двох кантувачів з однією колоною. Застосування установки з поворотним кантувачем в двох площинах дозволяє від'єднувати форму поза зоною плавки і встановлювати на кантувач нову форму, виключаючи при цьому витрати часу для здійснення кристалізації розплавленого металу, а винесення накопичувача, наприклад, у вигляді тигля за зону плавки підвищує зручність та безпеку експлуатації установки. Суть запропонованої корисної моделі пояснюється кресленнями. На Фіг.1 зображений загальний вигляд установки для електрошлакового кокільного литва; на Фіг.2 - вигляд зверху. Установка для електрошлакового кокільного литва містить основу 1, на якій закріплена колона 2 з кареткою переміщення електроду 3. Переміщення каретки здійснюється гвинтом 4. До електродотримача 5 кріпиться витратний електрод 6 і струмопідвід 8 з водоохолоджуваним кабелем 7. Гвинт 4 обертається за допомогою приводу 9. Керування установкою здійснюється з пульта. Кантувач складається з рами 11, яка встановлена на горизонтально розміщеному поворотному крузі 12, який закріплений до основи кантувача 13. До рами 11 через другий поворотний круг 18 кріпиться кронштейн 14, на якому встановлений тигель 15, що має контактний ніж 16, який забезпе 4 чує підвід струму до подового електроду тигля 15. На кронштейні 14 встановлений механізм затискування і повороту форми 17 в горизонтальній площині. Робота установки здійснюється таким чином. В початковому положенні закріплений механізм затискування і повороту форми 17 знаходиться поза зоною плавки, а електродотримач 5 знаходиться над тиглем 15. До електродотримачу 5 приварюється витратний електрод 6 і піднімається вверх. В тигель 15 насипається необхідна порція флюсу, вмикається струм і коли опускається витратний електрод запалюється дуга. По мірі плавлення електроду він автоматично опускається за допомогою приводу 9 і каретки переміщення електроду 3. Після закінчення плавки електродотримач 5 переміщується вверх, звільняючи при цьому простір для форми. Форма через механізм затискування і повороту 17 закріплюється над тиглем 15, який відводять із зони плавки, шляхом здійснення повороту рами 11 із закріпленими на ній механізмами від 90° до 180° в горизонтальній площині. За тим здійснюється поворот тиглю 15 із закріпленою на ньому формою на 180° навколо горизонтальної осі. Внаслідок цього проходить “безструмкова" заливка розплавленого металу у форму. Під час наступної технологічної операції відбувається від'єднання форми від тигля, а потім тигель в зворотній послідовності знову встановлюється в початкове положення. Закріплюється нова форма і процес плавки повторюється. Одночасно відливка у формі охолоджується і видаляється з неї. 5 Комп’ютерна в ерстка М. Ломалова 21514 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
