Пристрій для механічного блокування електричного апарата

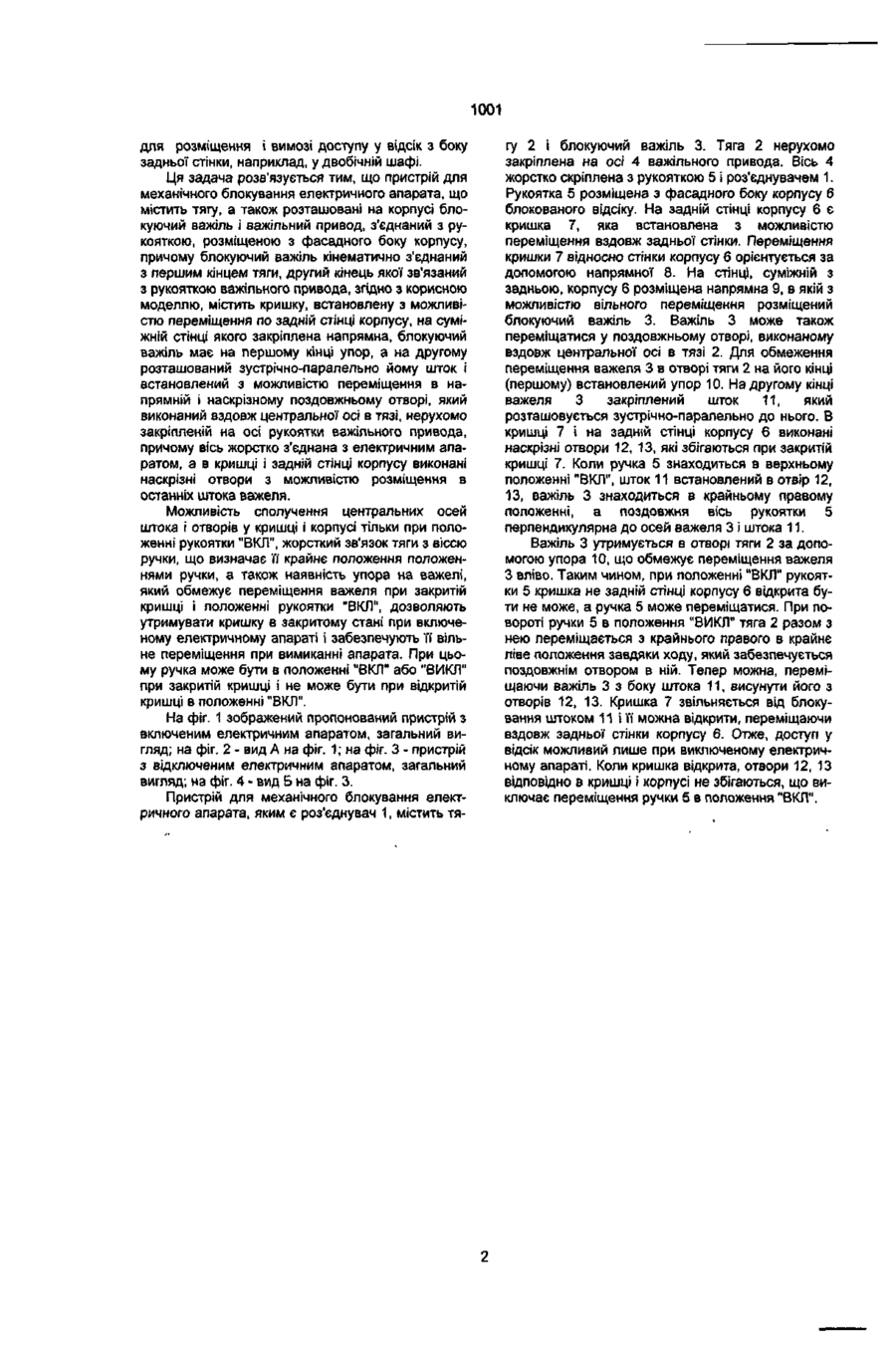

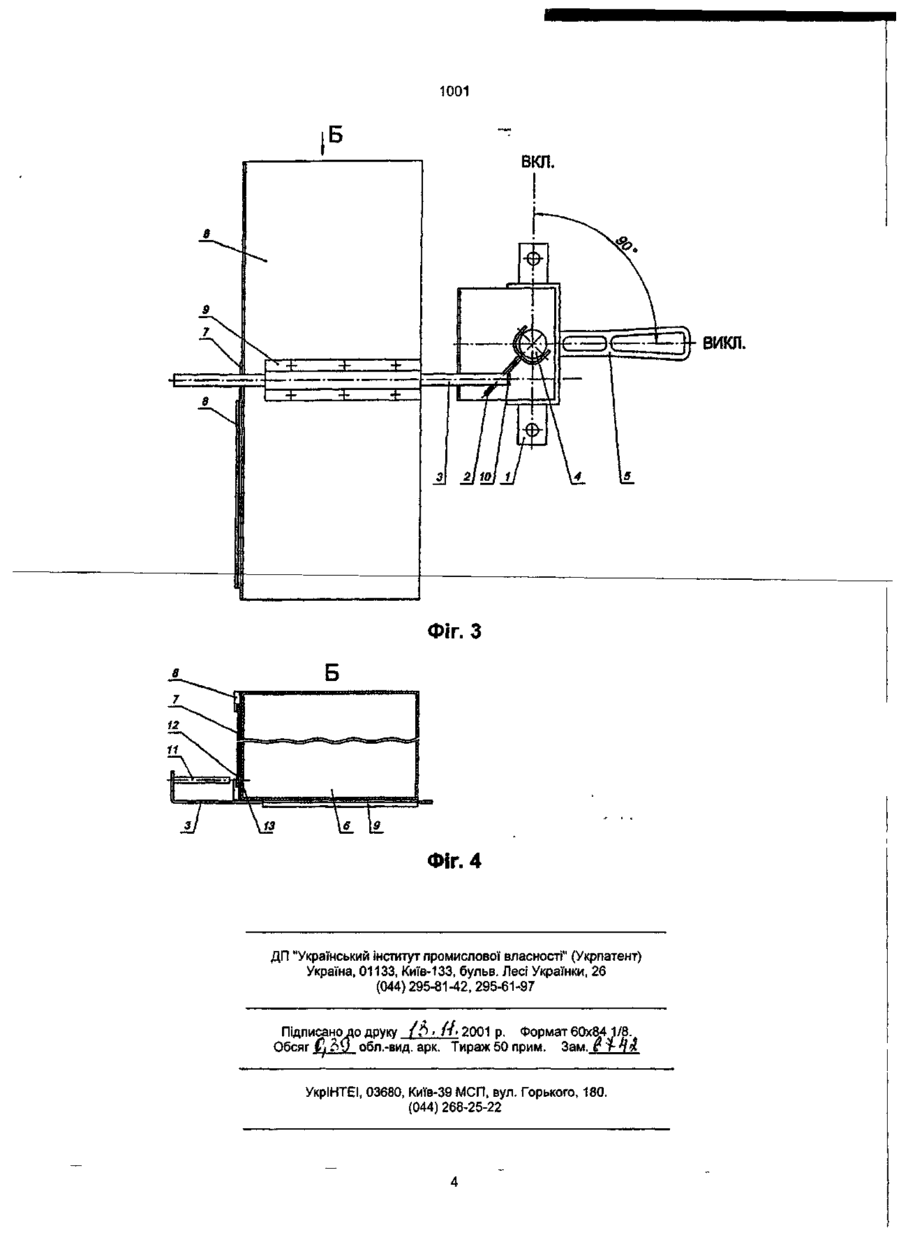

Пристрій для механічного блокування електричного апарата, що містить тягу, а також розташовані на корпусі блокуючий важіль і важільний привід, з'єднаний з рукояткою, розміщеною з фасадного боку корпусу, причому блокуючий важіль кінематично з'єднаний з першим кінцем тяги, дру гий кінець якої зв'язаний з рукояткою важільного приводу, який відрізняється тим, що він містить кришку, встановлену з можливістю переміщення по задній стінці корпусу, на суміжній стінці якого закріплена напрямна, блокуючий важіль має на першому кінці упор, а на другому розташований зустрічно-паралельно до нього шток і встановлений з можливістю переміщення в напрямній і наскрізному поздовжньому отворі, який виконаний вздовж центральної осі в тязі, нерухомо закріпленій на осі рукоятки важільного приводу, причому вісь жорстко з'єднана з електричним апаратом, а в кришці і задній стінці корпусу виконані наскрізні отвори я можливістю розміщення Й останніх штока^ Корисна модель належить до електротехніки і може бути використана в комплектних пристроях управління і захисту, де необхідно забезпечити безпечність проведення робіт у процесі експлуатації. Відомий пристрій для механічного блокування електричного апарата, призначений для блокування кришок оболонок електроустаткування, які швидко відкриваються. (Див. а.с. СРСР № 799033, М. кл. З Н01Н9/20, опуб. 1981 p.). Пристрій містить рукоятку роз'єднувача, який зв'язаний з блокуючою планкою, рухомо закріпленою на оболонці, кришку, привод затвора кришки, раму і вал. Відомий пристрій для механічного блокування заземлюючих ножів роз'єднувача з дверима шафи комплектного розподільного пристрою, що містить сектор, вертикально встановлений на валу заземлюючих ножів. Напроти сектора з зазором укріплена горизонтальна підпружинена вісь з можливістю переміщення в напрямній. Напрямна нерухомо встановлена на корпусі шафи, а вісь з'єднана шарнірно з тягою і упором, що встановлений з можливістю взаємодії з пластиною, закріпленою на дверях. (Див. а.с. СРСР № 1661889, М. кл. 5 Н02В1/06, опуб. 1991 p.). Всі перелічені вище пристрої конструктивно складні. В ролі прототипу вибрана конструкція пристрою для механічного блокування приводів заземлюючих ножів і дверей шафи комплектного розподільного пристрою, що представлена в а.с. СРСР № 1394257, М. кл. 4 Н01 9/22, опуб. 1988 р. Пристрій містить тягу, а також розташовані на корпусі блокуючий важіль і важільний привод, з'єднаний з рукояткою, розміщеною з фасадного боку корпусу, причому блокуючий важіль кінематично сполучений з першим кінцем тяги, другий кінець якої зв'язаний рукояткою важільного привода. Це ознаки, спільні з пристроєм, який пропонується. Блокуючий важіль виконаний двоплечим і шарнірно закріплений на стояку корпусу шафи. На стояку закріплений і важільний привод з рукояткою, який зв'язаний за допомогою додаткових тяги і важеля з заземлюючими ножами. Важіль встановлений з можливістю взаємодії з дверима корпусу і шарнірно сполучений з першим кінцем тяги, другий кінець тяги шарнірно з'єднаний з віссю, що встановлена на рукоятці важільного привода і зміщена відносно осі обертання рукоятки привода. Привод з рукояткою і тягою, а також блокуючий важіль встановлені на зовнішньому боці корпусу шафи. Приведену конструкцію недоцільно використовувати для блокування електричних апаратів, які розташовуються в високовольтних відсіках двобічних шаф комплектних пристроїв через складність. Конструкція вимагає додаткової доробки і значного місця для установки. В основу корисної моделі поставлена задача створити такий пристрій для механічного блокування електричного апарата, в якому мінімальна кількість елементів у новому взаємозв'язку дозволяє використовувати його при обмеженні місця важеля. зг 1001 для розміщення і вимозі доступу у відсік з боку задньої стінки, наприклад, у двобічній шафі. Ця задача розв'язується тим, що пристрій для механічного блокування електричного апарата, що містить тягу, а також розташовані на корпусі блокуючий важіль і важільний привод, з'єднаний з рукояткою, розміщеною з фасадного боку корпусу, причому блокуючий важіль кінематично з'єднаний з першим кінцем тяги, другий кінець якої зв'язаний з рукояткою важільного привода, згідно з корисною моделлю, містить кришку, встановлену з можливістю переміщення по задній стінці корпусу, на суміжній стінці якого закріплена напрямна, блокуючий важіль має на першому кінці упор, а на другому розташований зустрічно-паралельно йому шток і встановлений з можливістю переміщення в напрямній і наскрізному поздовжньому отворі, який виконаний вздовж центральної осі в тязі, нерухомо закріпленій на осі рукоятки важільного привода, причому вісь жорстко з'єднана з електричним апаратом, а в кришці і задній стінці корпусу виконані наскрізні отвори з можливістю розміщення в останніх штока важеля. Можливість сполучення центральних осей штока і отворів у кришці і корпусі тільки при положенні рукоятки "ВКЛ", жорсткий зв'язок тяги з віссю ручки, що визначає її крайнє положення положеннями ручки, а також наявність упора на важелі, який обмежує переміщення важеля при закритій кришці і положенні рукоятки "ВКЛ", дозволяють утримувати кришку в закритому стані при включеному електричному апараті і забезпечують її вільне переміщення при вимиканні апарата. При цьому ручка може бути в положенні "ВКЛ" або "ВИКЛ" при закритій кришці і не може бути при відкритій кришці в положенні "ВКЛ". На фіг. 1 зображений пропонований пристрій з включеним електричним апаратом, загальний вигляд; на фіг. 2 - вид А на фіг. 1; на фіг. З - пристрій з відключеним електричним апаратом, загальний вигляд; на фіг. 4 - вид Б на фіг. 3. Пристрій для механічного блокування електричного апарата, яким є роз'єднувач 1, містить тя гу 2 і блокуючий важіль 3. Тяга 2 нерухомо закріплена на осі 4 важільного привода. Вісь 4 жорстко скріплена з рукояткою 5 і роз'єднувачем 1. Рукоятка 5 розміщена з фасадного боку корпусу 6 блокованого відсіку. На задній стінці корпусу 6 є кришка 7, яка встановлена з можливістю переміщення вздовж задньої стінки. Переміщення кришки 7 відносно стінки корпусу б орієнтується за допомогою напрямної 8. На стінці, суміжній з задньою, корпусу 6 розміщена напрямна 9, в якій з можливістю вільного переміщення розміщений блокуючий важіль 3. Важіль 3 може також переміщатися у поздовжньому отворі, виконаному вздовж центральної осі в тязі 2. Для обмеження переміщення важеля 3 в отворі тяги 2 на його кінці (першому) встановлений упор 10. На другому кінці важеля 3 закріплений шток 11, який розташовується зустрічно-паралельно до нього. В кришці 7 і на задній стінці корпусу 6 виконані наскрізні отвори 12, 13, які збігаються при закритій кришці 7. Коли ручка 5 знаходиться в верхньому положенні "ВКЛ", шток 11 встановлений в отвір 12, 13, важіль 3 знаходиться в крайньому правому положенні, а поздовжня вісь рукоятки 5 перпендикулярна до осей важеля 3 і штока 11. Важіль 3 утримується в отворі тяги 2 за допомогою упора 10, що обмежує переміщення важеля З вліво. Таким чином, при положенні "ВКЛ" рукоятки 5 кришка не задній стінці корпусу 6 відкрита бути не може, а ручка 5 може переміщатися. При повороті ручки 5 в положення "ВИКЛ" тяга 2 разом з нею переміщається з крайнього правого в крайнє ліве положення завдяки ходу, який забезпечується поздовжнім отвором в ній. Тепер можна, переміщаючи важіль 3 з боку штока 11, висунути його з отворів 12, 13. Кришка 7 звільняється від блокування штоком 11 і її можна відкрити, переміщаючи вздовж задньої стінки корпусу 6. Отже, доступ у відсік можливий лише при виключеному електричному апараті. Коли кришка відкрита, отвори 12, 13 відповідно в кришці і корпусі не збігаються, що виключає переміщення ручки 5 в положення "ВКЛ". 1'1\ф 1Ш8 — 1001 ВКЛ. Jb T ± •4 викл. 4 Фіг. З \nr Фіг. 4 ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044)295-81-42,295-61-97 Підписано до друку / Л * / і > 2001 р. Формат 60x84 1/8. Обсяг Сі Ь\) обл.-вид. арк. Тираж 50 прим. Зам. & УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22
