Формула / Реферат

Вибрационная машина, содержащая упругоподвешенный и получающий колебания от вибратора контейнера, имеющий позицию загрузки и позицию выгрузки деталей в виде вибрирующего совместно с контейнером наклонного лотка-сепа­ратора, размещенного над рабочим пространством контейнера с возможностью перегрузки на него ра­бочей среды, отличающаяся тем, что она дополни­тельно содержит выводной за периферию контей­нера лоток, жестко прикрепленный на одном конце лотка-сепаратора, заслонку, шарнирно закреплен­ную на другом его конце, лоток-сепаратор выпол­нен ребристым с отверстиями между ребер и жест­ко прикреплен к стенкам контейнера торообразной формы, на дне которого установлен порог с обры­вистым скосом.

Текст

Изобретение относится к вибрационным машинам, предназначенным для объемной вибрационной обработке заготовок, и может быть использовано на предприятиях изготовления монет, в машиностроении, приборостроении и други х областях промышленности. Наиболее близкой по технической сущности к предлагаемому изобретению является вибрационная машина, содержащая упругоподвешенный и получающий колебания от вибратора контейнер, имеющий позицию загрузки и позицию выгрузки деталей в виде вибрирующего совместно с контейнером наклонного лотка-сепаратора, размещенного над рабочим пространством контейнера с возможностью перегрузки на него рабочей среды [1]. Однако в указанной машине разделение от сферического наполнителя не обеспечивается для мелких плоских заготовок и плоских заготовок с двусторонне вогнутыми поверхностями, так как щели сепаратора забиваются такими заготовками, а устойчивое по плоскости положение заготовок не способствует сепарации. К плоской же мокрой поверхности лотка-сепаратора заготовки прилипают. В основу изобретения поставлена задача создания такой вибрационной машины, в которой новое выполнение контейнера и лотка-сепаратора надежно обеспечит обработку и разделение мелких, плоских заготовок и плоских заготовок с двустороние вогнутыми поверхностями от наполнителя. Поставленная задача решается тем, что вибрационная машина, содержащая упругоподвешенный и получающий колебания от вибратора контейнер, имеющий позицию загрузки и позицию выгрузки деталей в виде вибрирующего совместно с контейнером наклонного лотка-сепаратора, размещенного над рабочим пространством контейнера с возможностью перегрузки на него рабочей среды, согласно изобретению, дополнительно содержит выводной за периферию контейнера лоток, жестко прикрепленный на одном конце лотка-сепаратора, заслонку, шарнирно закрепленную из другом его конце, лоток-сепаратор выполнен ребристым с отверстиями между ребрами и жестко прикреплен к стенкам контейнера торообразной формы, на дне которого установлен порог с обрывистым скосом. Торообразное выполнение контейнера позволяет разместить элементы сепарации внутри контейнера, упростить конструкцию, вести обработку и сепарацию на разных уровнях, получить необходимую величину зоны сепарации. Наличие ребер на поверхности лотка-сепаратора позволяет исключить прилипание плоских заготовок к поверхности лотка, перекрытие отверстий и осуществить частичное стряхивание жидкости с поверхности заготовок. Наличие отверстий между ребрами гарантирует надежное просеивание сферического наполнителя обратно в рабочую зону контейнера. Наклон к горизонту лотка-сепаратора не препятствует перемещению вверх заготовок, а способствует скатыванию вниз наполнителя или замедлению его перемещений. Такой режим ускоряет процесс и укорачивает путь сепарации. Наличие шарнирно закрепленной заслонки обеспечивает порционную перегрузку массы заготовок с наполнителем в зону сепарации. Порционность перегрузки гарантирует более равномерный процесс, сокращает путь и обеспечивает 100%-ную сепарацию. Выводной лоток необходим для вывода отсепарированных заготовок за габариты контейнера. Установленный в зоне обработки порог с обрывистым скосом позволяет создать дополнительное давление, интенсивно перемещать рабочую среду, что способствует более интенсивной обработке и рассоединению слипшихся в пакеты заготовок. Совокупность перечисленных отличительных признаков позволяет производить обработку и сепарацию мелких, плоских, двояковогнуты х заготовок в одной машине, что дает возможность упростить конструкцию, существенно повысить производительность и качество обработки, степень автоматизации, 100%-ную сепарацию, сэкономить электроэнергию и производственные площади. На фиг.1 изображена вибрационная машина, вид сверху; на фиг.2 - разрез А - А на фиг.1; на фиг.3 развертка контейнера в процессе обработки; на фиг.4 - развертка контейнера в процессе сепарации. Вибрационная машина содержит тороидальный контейнер 1 с зоной загрузки 2, порогом 3. откидной заслонкой 4, наклонным лотком-сепаратором 5, выводным за периферию контейнера 1 лотком 6. Лоток-сепаратор 5 выполнен ребристым с отверстиями между ребрами, установлен внутри контейнера 1 над рабочим пространством и жестко прикреплен к его боковым стенкам. На одном конце лотка-сепаратора 5 шарнирно закреплена заслонка 4, на другом - жестко прикреплен выводной за периферию контейнера 1 лоток 6. На дне контейнера 1, в рабочей зоне, установлен порог 3 с плавным подъемом и обрывистым скосом. Все элементы контейнера 1 жестко к чему крепятся и совершают совместно с ним колебательное движение. Откидная заслонка 4 соединена с механизмом подъема, например, с пневмоцилиндром 7, нежесткой тягой 8, которая дает возможность колебаться заслонке 4 при неподвижном креплении механизма подъема. Контейнер 1 заполнен наполнителем 9. Вибрационная машина работает следующим образом. Вращательное движение ротора электродвигателя дебалансный вибратор превращает в колебательное движение контейнера 1 и винтообразное перемещение наполнителя 9. В зону загрузки 2 загружаются заготовил и с этого момента начинается обработка. Порог 3, тормозя поток наполнителя 9, создает дополнительное давление, а обрывистый скос порога 3 интенсивно перемещает его, разбивая слипшиеся между собой плоские заготовки. Заслонка 4 приподнята и не препятствует перемещению потока наполнителя 9 с заготовками по замкнутому кругу. Процесс обработки закончился, заслонка 4 опускается до упора в порог 3. Масса наполнителя 9 с обработанными заготовками под напором поднимается по заслонке 4 на лотоксепаратор 5. Тут на ребристой поверхности происходит сепарация. В процессе сепарации заготовки перемещаются вверх, освобождая место для следующей порции. Порционность поступления наполнителя 9 с заготовками в зону сепарации обеспечивает срабатывание заслонки 4 по заложенной программе. Отсепарированные и частично обезвоженные заготовки выводным лотком 6 выводятся за габариты контейнера 1, попадая на следующую операцию. Для обоснования работоспособности предлагаемого изобретения экспериментальный образец. Проведены испытания. Шлифовались и полировались заготовки монет. Результаты испытаний: Материал - латунь с окалиной. Шероховатость до обработки - Ra 032 Шероховатость после полировки - Ra 009 ¸ 016 Производительность - 300кг/час Сепарация - 100% разработан и изготовлен

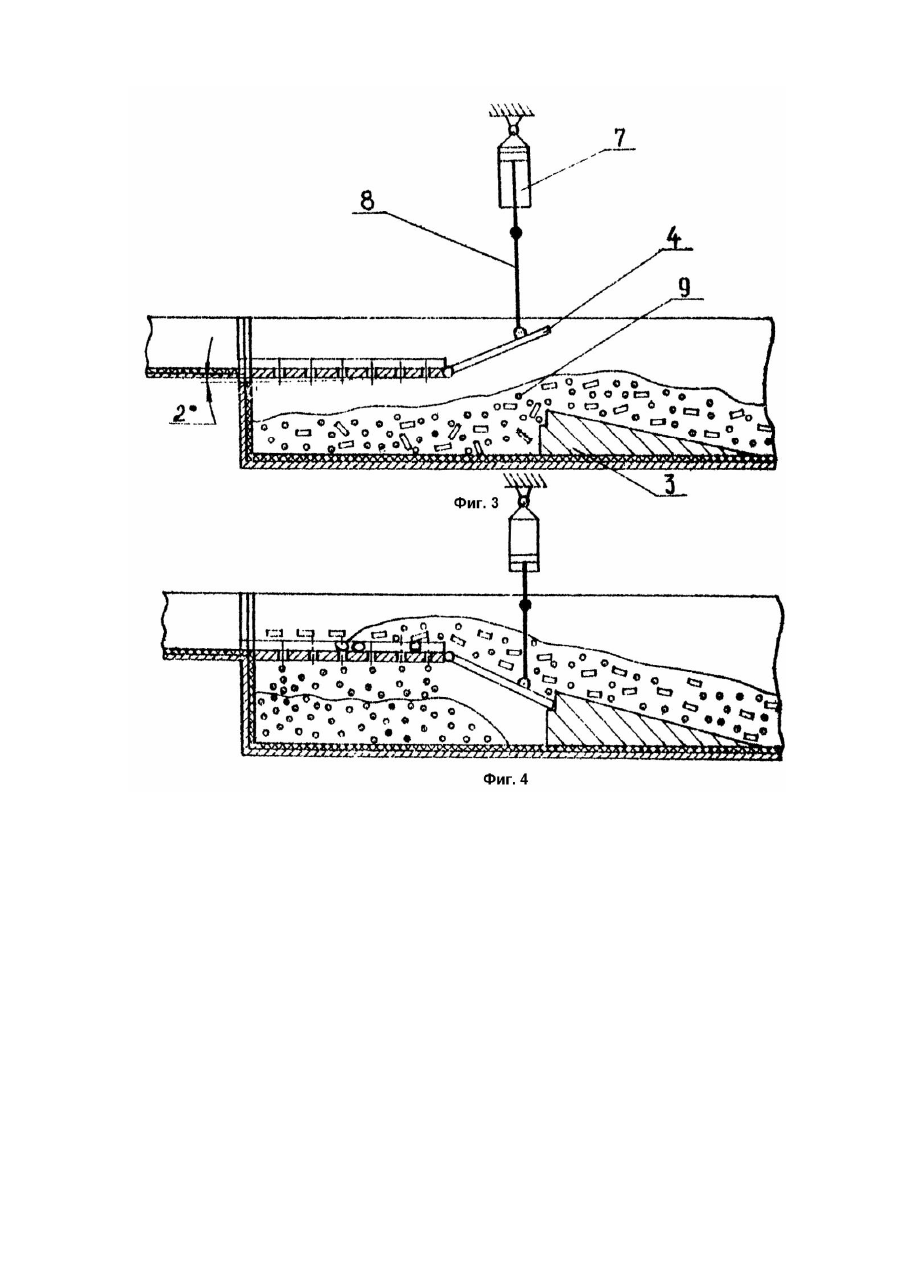

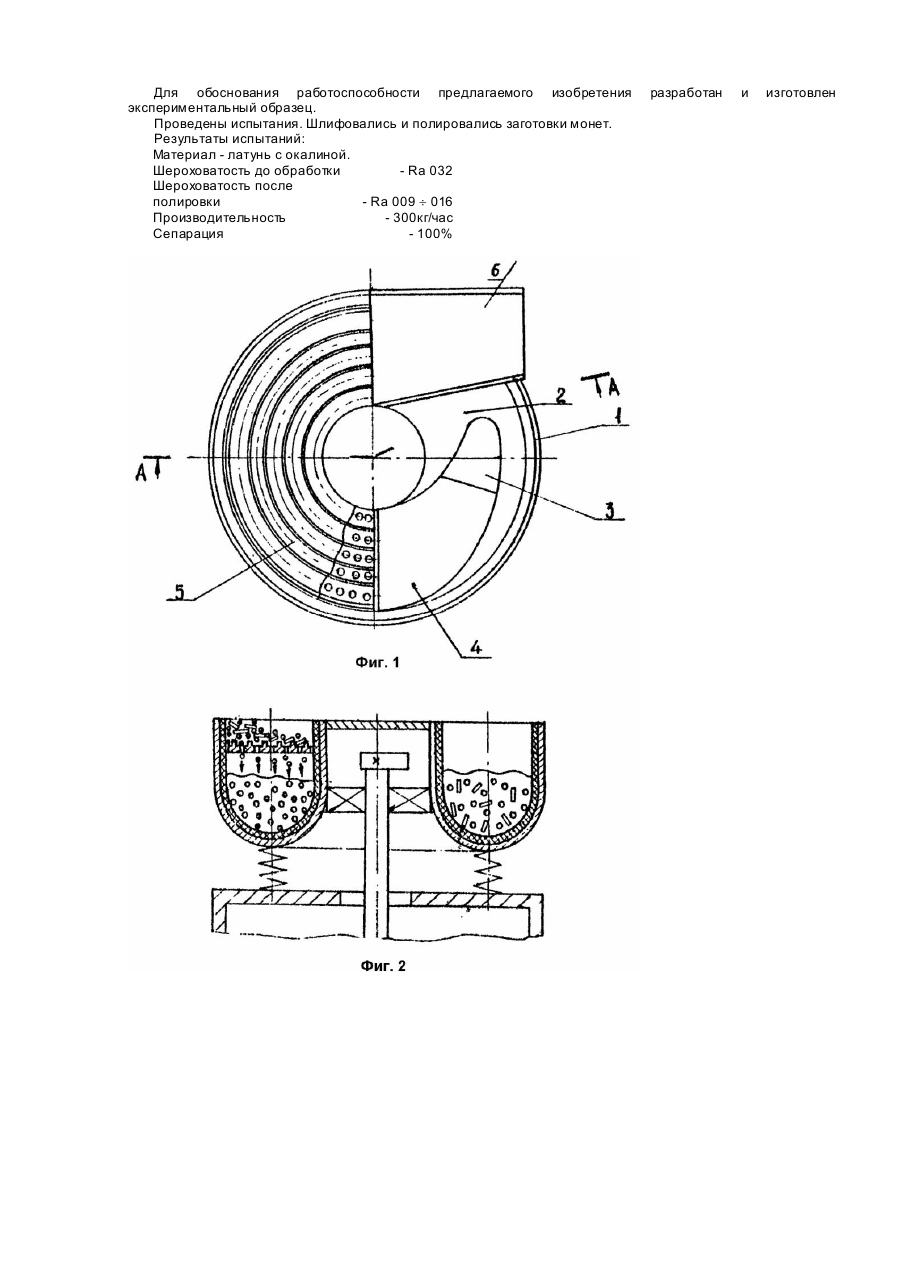

Дивитися

Додаткова інформація

Назва патенту англійською

Vibration machine

Автори англійською

Borovets Volodymyr Mykhailovych, Strelbitskyi Sviatoslav Prokopovych, Hnativ Yosyp Maksymovych, Shenbor Vladyslav Stanislavovych, Bespalov Anatolii Leonidovych

Назва патенту російською

Вибрационная машина

Автори російською

Боровец Владимир Михайлович, Стрельбицкий Святослав Прокопович, Гнатив Иосиф Максимович, Шенбор Владислав Станиславович, Беспалов Анатолий Леонидович

МПК / Мітки

МПК: B24B 31/037, B24B 31/06, B28B 11/00
