Лещата

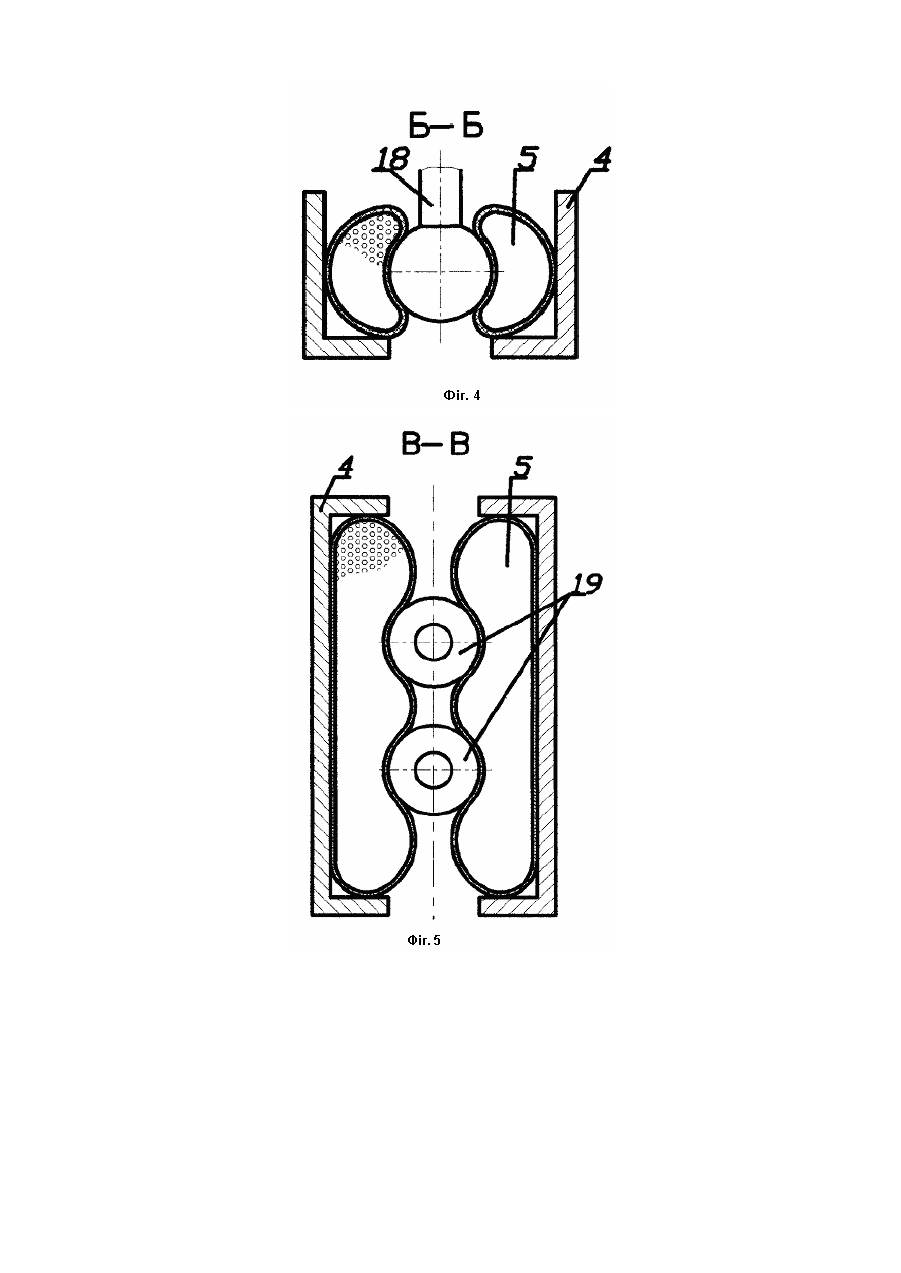

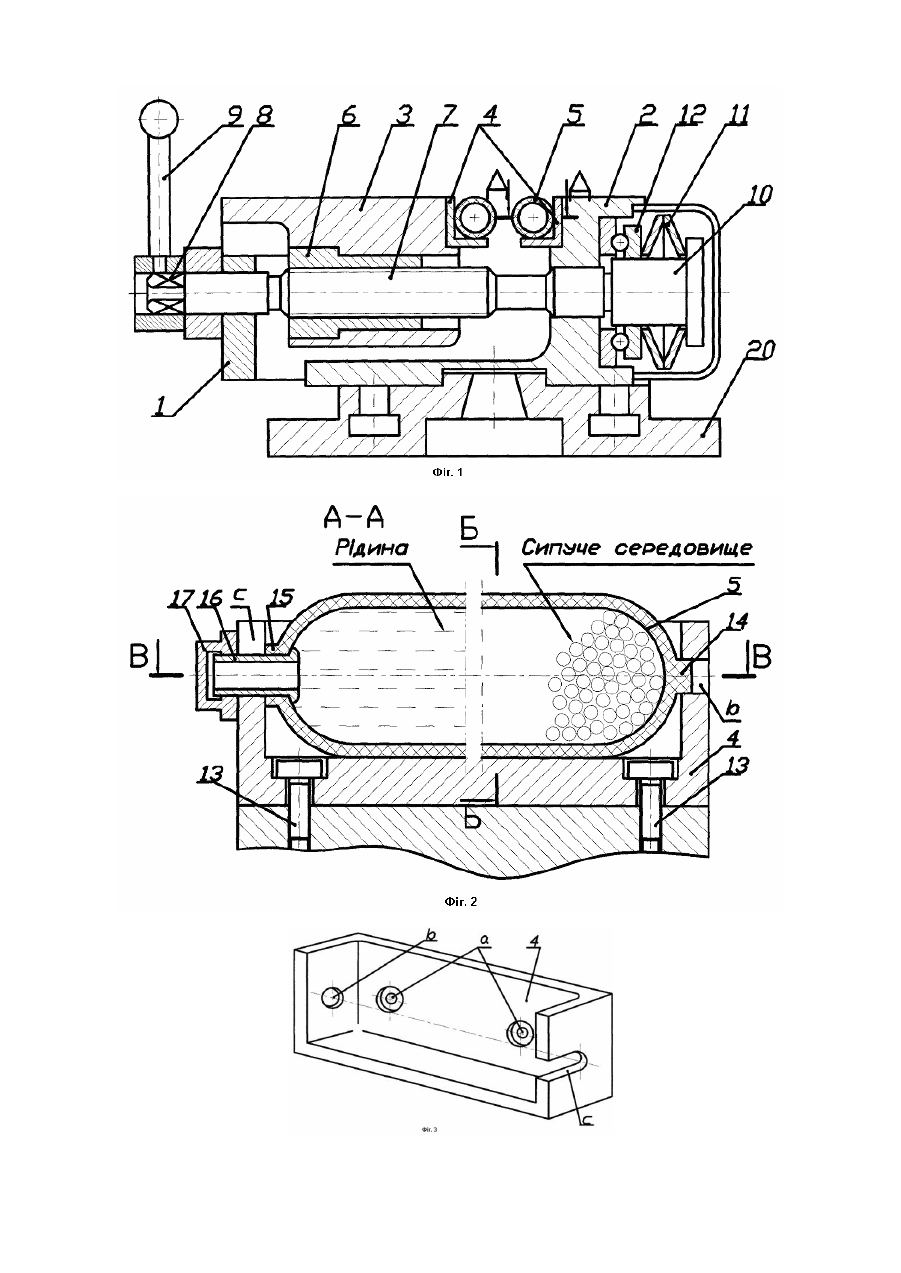

Корисна модель відноситься до механоскладального виробництва і призначена для установки і затиску деталей різної форми, що оброблюються. Відомі лещата того ж призначення [див., наприклад, а.с. СРСР №1391864 [1]], що містять нерухому і рухому губки, з’єднані з ними накладки, силовий привід, зв’язаний з рухомою губкою. Недоліки таких лещат є обмежені технологічні можливості по формі деталей, що затискаються, а саме затиск плоских деталей і неможливість затиску деталей з фасонною поверхнею. Найближчим аналогом, прийнятим за прототип, вибрані лещата по [патенту Росії №2016750 [2]], що містять нерухому і р ухому губки, з’єднані з ними накладки з порожнинами, силовий привід, зв’язаний з рухомою губкою. В цих ле щата х порожнини призначені для розміщення теплоносія або нагрівального елемента, що не позбавляє їх недоліка, який полягає в неможливості змінювати форму накладок у відповідності з формою затискаємих деталей, а це обмежує те хнологічні можливості лещат. В основу корисної моделі поставлена задача удосконалення лещат шляхом того, що в порожнинах накладок зафіксовані замкнені еластичні оболонки з рухомим сипучим або текучим середовищем, що дозволяє досягнути технічний результат - розширити технологічні можливості лещат і їх універсальність з надійним затиском різних по формі, жорсткості і міцності їх матеріалу деталей. Поставлена задача вирішується тим, що в лещатах, що містять нерухому і рухому губки, з’єднані з ними накладки з порожнинами, силовий привід, зв’язаний з рухомою губкою новим є те, що в порожнинах накладок зафіксовані замкнені еластичні оболонки з рухомим сипучим або текучим середовищем, які змінюють свою форму у відповідності з формою поверхні затискаємої деталі, забезпечуючи рівномірний розподіл по всій поверхні. Це дозволяє затискати не тільки сплошні жорсткі деталі, але і деталі малої жорсткості, наприклад, тонкостінні, і малої міцності, наприклад, неметалеві, крихкі. Таким чином, завдяки замкненим еластичним оболонкам з рухомим сипучим або текучим середовищем досягається бажаний технічний результат. Суть корисної моделі пояснюється кресленнями, де на: Фіг.1 зображений повздовжній переріз лещат з накладками, в порожнинах яких розміщені еластичні оболонки; Фіг.2 - розріз А-А, Фіг.1; Фіг.3 - накладка губок з порожниною для розміщення еластичних оболонок, отворами для фіксації оболонок в накладках і отворами для з’єдниння накладок з губками; Фіг.4 - поперечний переріз Б-Б, Фіг.2, з деформованими еластичними оболонками при затиску деталі із сферичною поверхнею; Фіг.5 - повздовжній переріз В-В, Фіг.2, з деформованими оболонками при затиску двох фасонних деталей. Лещата складаються з корпуса 1 (Фіг.1), що містить нерухому губку 2, рухому губку 3 і механізм переміщення, оснащений ручним або механізованим приводом, з’єднанні з ними накладки 4, в порожнинах яких розташовані замкненні еластичні оболонки 5 наповненні рухомим сипучим або текучим середовищем (Фіг.2). Механізм ручного переміщення виконаний у вигляді гайки 6, жорстко зв’язаної з рухомою губкою, наприклад штифтом (на Фіг.1 не зображено), і гвинта 7, лівий кінець 8 має грану форму під рукоятку 9, а правий кінець 10 розташований в корпусі 1, натянутий відносно нього пакетом тарілчастих пружин 11 через упорний шарикопідшипник 12. Накладки 4 з’єднані з нерухомою губкою 2 і рухомою губкою 3 за допомогою гвинтів 13 (Фіг.2) через отвори а (Фіг.3). Замкнені еластичні оболонки 5 виконані у вигляді капсули, які наповнюються сипучим або текучим середовищем, правий кінець 14 якої вводиться в отвір b (Фіг.2), а в лівий кінець 15 вставляється ніпель 16, який заводиться в паз с і фіксується ковпачковою гайкою 17 (Фіг.2), що запобігає витіканню речовини з капсули. Принцип роботи лещат такий: В нерухомому стані рухома губка 3 знаходиться в крайньому правому положенні (Фіг.1). При обертанні рукоятки 9 обертається гвинт 7 відносно нерухомої гайки 6, жорстко закріпленої у рухомій частині 3 (рухома губка), внаслідок чого рухома губка 3 переміщується у бік нерухомої губки 2 і затискає деталь 18, 19 деформуючись змінює свою форму у відповідності з формою затискаємої деталі (Фіг 4, Фіг.5). Корпус 1 має можливість повороту на 360° відносно основи 20 з круговим пазом. Джерела інформації: 1. А.с. СССР №1391864, МПК В25В 1/04 ,заява,опубл. 1988, Бюл. №16. 2. Патент Российской Федерации №2016750, Тиски инженера Курилова В.В.,МПК В25В 1/04, заявлено 11.11.90, опубликовано 30.07.94, Бюл. №14.
