Установка для пожежогасіння у замкнених об’ємах кабельних тунелів та напівповерхів промислових будинків

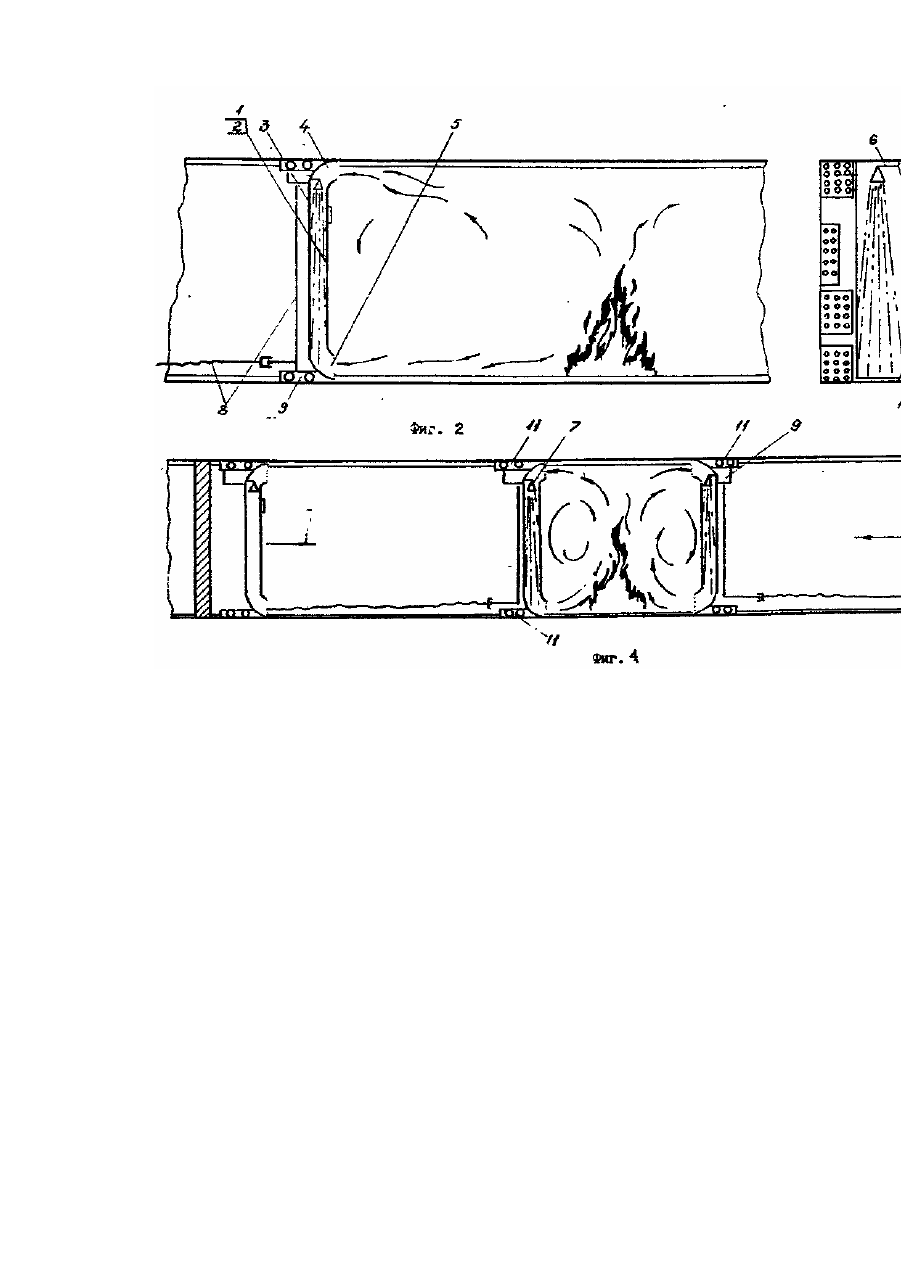

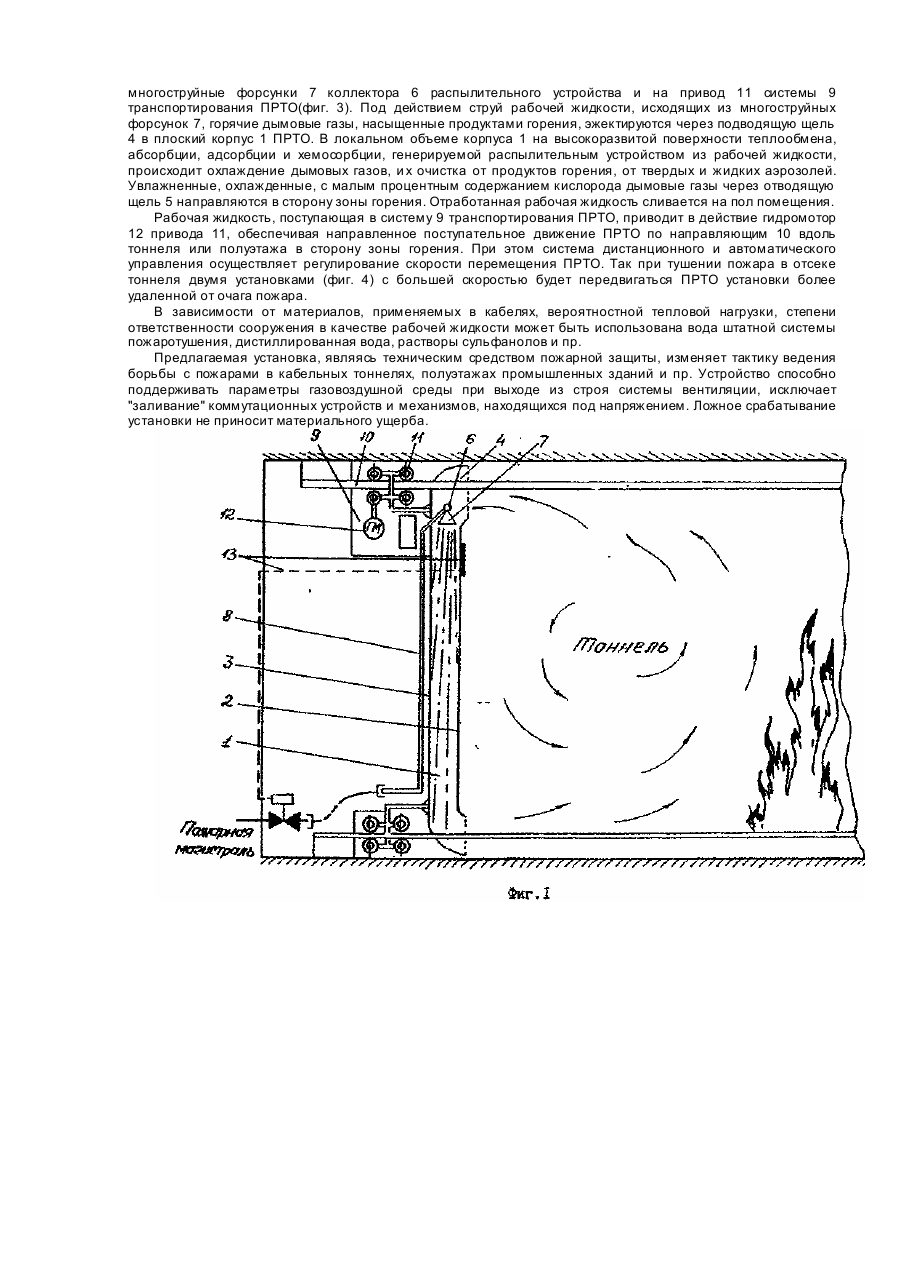

Изобретение относится к области противоположной техники, а именно к установкам для пожаротушения и может быть использовано для обеспечения пожарной безопасности кабельных тоннелей, полуэтажей промышленных зданий, в т. ч. АЭС, тоннелей метрополитена, шахт и подземных сооружений. Известны устройства противопожарной защиты [Микеев А. А. Противопожарная защита АЭС. - М: Энергоатомиздат, 1990], например, кожухи на кабельных трассах, разделительные перегородки и стены с сальниковыми устройствами, которые представляют собой экраны, обеспечивающие защиту оборудования и пожарных от прямого воздействия пламени. Названные устройства не исключают проникновения зон теплового воздействия и задымления за тыльную сторону экрана. Известны также автоматические установки противопожарной защиты, в т.ч. спринклерные [Патент РФ № 2060741, кл. А 62 С 35/00, 1996], содержащие распределяющую сеть трубопроводов, распылители и побудительное устройство. Существенными недостатками таких установок являются: высокая стоимость: большой расход воды на тушение и снятие температурного воздействия; малая эффективность по осветлению газовоздушной среды и ее очистки от продуктов горения; неустойчивость водяной завесы под воздействием восходящих конвективных потоков зоны теплового воздействия. Наиболее близким к заявляемому является устройство для мокрой очистки воздуха в замкнутом объеме [Авт. св. СССР № 322925, кл. В 01 D 47/10, 1991], содержащее распылительное устройство, корпус прямоточного распылительного теплообменника (ПРТО) и систему подачи рабочей жидкости. Эффективное использование данного устройства в качестве технического средства пожаротушения затруднено в условиях кабельных тоннелей и полуэтажей промышленных зданий, где тушение пожара осложняется такими факторами как: наличие оборудования под напряжением; характерное для замкнутых объемов развитие температур до критических значений; интенсивное выделение дыма, содержащего токсичные продукты горения (хлористый водород, оксид и диоксид углерода, цианистый водород и др.); высокая скорость распространения горения в горизонтальных тоннелях при прокладке кабеля по металлическим кронштейнам (при наличии напряжения на кабелях может достигать 1,2 м/мин). В основу изобретения поставлена задача путем создания эффективного технического средства пожаротушения обеспечить пожарную безопасность в условиях кабельных тоннелей, полуэтажей промышленных зданий, в т. ч. АЭС и пр. Сущность изобретения состоит в том, что в установке для пожаротушения в замкнутых объемах кабельных тоннелей и полуэтажей промышленных зданий, содержащей распылительное устройство, корпус ПРТО и систему подачи рабочей жидкости, корпус ПРТО имеет форму плоского короба, передняя и задняя стенки которого, являясь экранами, выполнены из термостойкого материала в соответствии с размерами и профилем поперечного сечения тоннеля или полуэтажа, а верхняя подводящая и нижняя отводящая щели корпуса ПРТО направлены от его передней стенки-экрана, при этом система подачи рабочей жидкости соединена с гидромотором привода системы транспортирования ПРТО по направляющим. Установка может быть дополнительно снабжена системой дистанционного и автоматического управления с датчиками теплового контроля. Придание корпусу ПРТО формы плоского короба с передней и задней стенками-экранами дает возможность использования установки в качестве защитного экрана, предотвращающего распространение зон горения, теплового воздействия и задымления и предохраняющего от разрушения кабельные вводы и сальниковые устройства разделительных переборов. Ориентировка верхней подводящей и нижней отводящей щелей корпуса ПРТО от передней стенки экрана (во внутрь помещения) обеспечивает эжектирование горячих дымовых газов в корпус ПРТО и подачу охлажденных, увлажненных с малым процентным содержанием кислорода газов в зону горения. Наличие системы транспортирования, включающей привод и направляющие, позволяет осуществлять направленное поступательное движение ПРТО в сторону задымления и горения с сопутствующей ему (движению) локализацией зон горения, задымления и теплового воздействия. Система дистанционного и автоматического управления регулирует скорость движения ПРТО к очагу пожара и обеспечивает возможность работы установки в режиме роботизированной системы. Использование ПРТО в условия х замкнутых изолированных помещений приводит к эффективному снижению среднеобьемной температуры и избыточного давления. Таким образом, заявляемая совокупность существенных признаков обусловливает создание эффективного средства обеспечения противопожарной безопасности в сложных условиях замкнутых объемов кабельных тоннелей, полуэтажей промышленных зданий и пр. На фиг. 1 показана предлагаемая установка для пожаротушения; на фиг. 2 - схема транспортирования ПРТО к очагу пожара; на фиг. 3 - распылительное устройство (поз. 6, 7 фиг. 1), на фиг. 4 - схема тушения пожара в отсеке тоннеля двумя установками. Установка содержит корпус 1 ПРТО, имеющий форму плоского короба с передней стенкой-экраном 2 их задней стенкой-экраном 3. В верхней части корпуса 1 размещена подводящая щель 4, а в его нижней части отводящая щель 5. Распылительное устройство выполнено в виде коллектора б с размещенными на нем форсунками 7 (фиг. 3) и соединено с трубопроводом 8 системы подачи рабочей жидкости. Система 9 транспортирования ПРТО содержит направляющие 10 и привод 11, включающий гидромотор 12, установленные на стенке-экране 2 датчики 13 теплового контроля системы дистанционного и автоматического управления (не показана). В исходной позиции установки для пожаротушения находятся у вн утренних перегородок 14 тоннеля или полуэтажа (фиг. 4). Установка работает следующим образом. По сигналу датчиков 13 теплового контроля, фиксирующи х превышение установленного уровня температурного режима, рабочая жидкость от системы пожаротушения по трубопроводу 8 подается на многоструйные форсунки 7 коллектора 6 распылительного устройства и на привод 11 системы 9 транспортирования ПРТО(фиг. 3). Под действием струй рабочей жидкости, исходящих из многоструйных форсунок 7, горячие дымовые газы, насыщенные продуктами горения, эжектируются через подводящую щель 4 в плоский корпус 1 ПРТО. В локальном объеме корпуса 1 на высокоразвитой поверхности теплообмена, абсорбции, адсорбции и хемосорбции, генерируемой распылительным устройством из рабочей жидкости, происходит охлаждение дымовых газов, и х очистка от продуктов горения, от твердых и жидких аэрозолей. Увлажненные, охлажденные, с малым процентным содержанием кислорода дымовые газы через отводящую щель 5 направляются в сторону зоны горения. Отработанная рабочая жидкость сливается на пол помещения. Рабочая жидкость, поступающая в систему 9 транспортирования ПРТО, приводит в действие гидромотор 12 привода 11, обеспечивая направленное поступательное движение ПРТО по направляющим 10 вдоль тоннеля или полуэтажа в сторону зоны горения. При этом система дистанционного и автоматического управления осуществляет регулирование скорости перемещения ПРТО. Так при тушении пожара в отсеке тоннеля двумя установками (фиг. 4) с большей скоростью будет передвигаться ПРТО установки более удаленной от очага пожара. В зависимости от материалов, применяемых в кабелях, вероятностной тепловой нагрузки, степени ответственности сооружения в качестве рабочей жидкости может быть использована вода штатной системы пожаротушения, дистиллированная вода, растворы сульфанолов и пр. Предлагаемая установка, являясь техническим средством пожарной защиты, изменяет тактику ведения борьбы с пожарами в кабельных тоннелях, полуэтажах промышленных зданий и пр. Устройство способно поддерживать параметры газовоздушной среды при выходе из строя системы вентиляции, исключает "заливание" коммутационных устройств и механизмов, находящихся под напряжением. Ложное срабатывание установки не приносит материального ущерба.
