Бульдозер

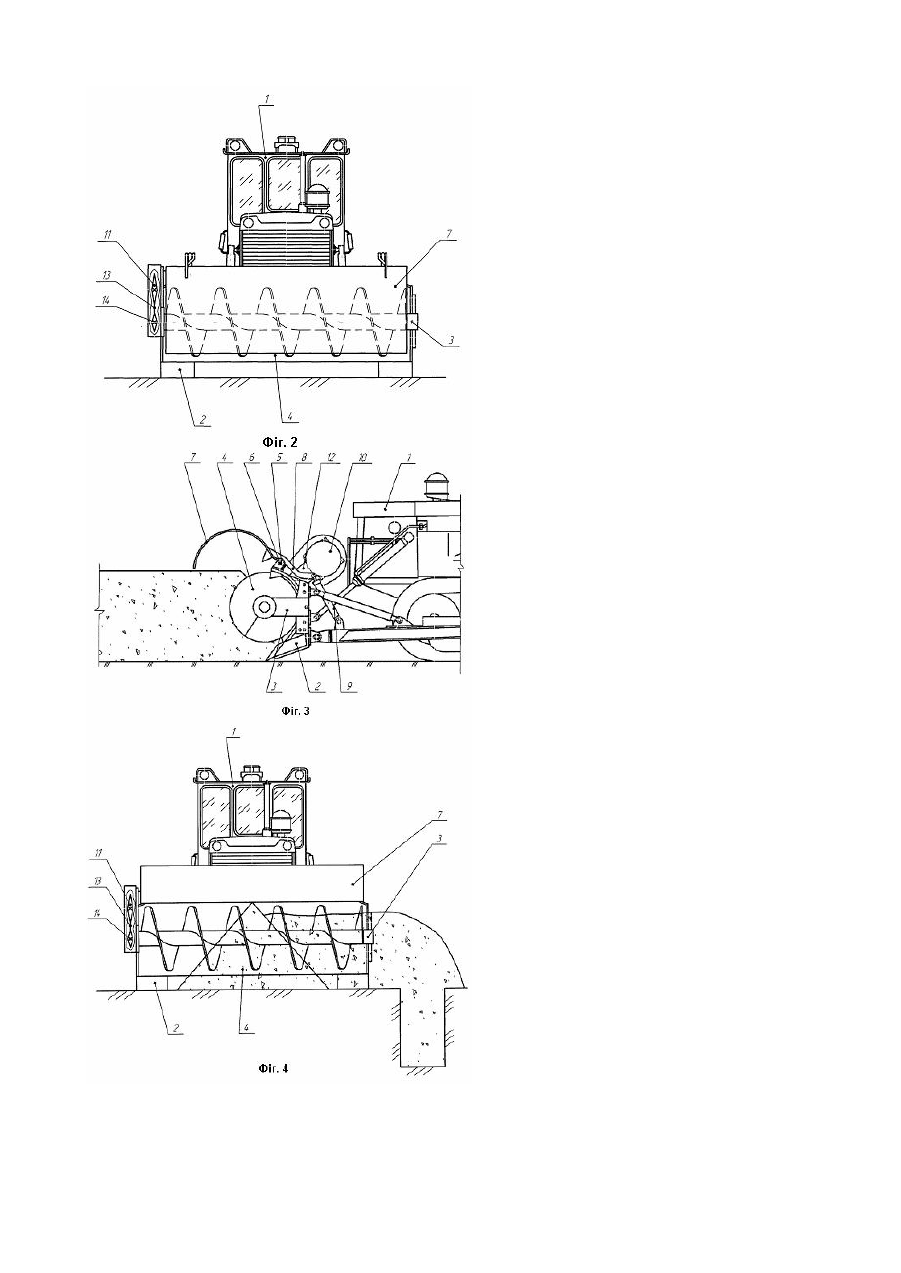

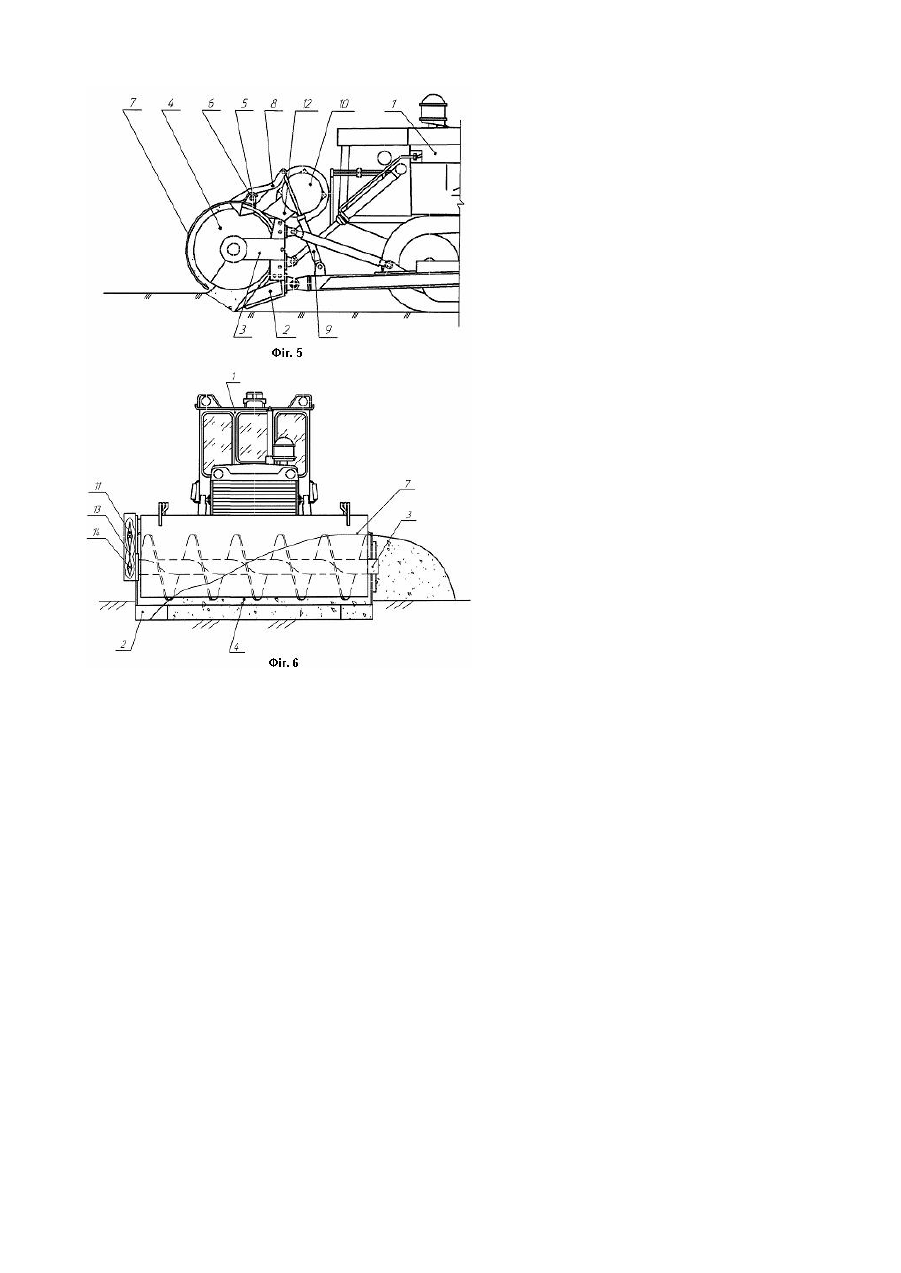

Корисна модель стосується будівельно-шляхових машин, зокрема землерийних машин типу бульдозерів і може бути використана при засипанні траншей та пошаровій розробці грунту. Існує бульдозер, до складу якого входить базовий трактор, відвал з штовхаючими брусами, спереду якого на опорах, закріплених на відвалі, встановлено шнековий орган. При русі бульдозера вперед грунт шнековим органом подається в бік [1]. Недоліком цього бульдозеру є велика енергоємність процесу переміщення грунту в бік через наявність великих сил тертя при взаємодії робочої поверхні шнекового органу з грунтом. Найбільш близькою до пропонуємої конструкції є бульдозер, до складу робочого органа якого входить відвал, встановлений на валу шнек з пружним механізмом та збуджувач коливань шнеку. Завдяки коливанням зменшуються витрати енергії на тертя робочої поверхні шнеку об гр унт [2]. Недоліком такої конструкції робочого органу бульдозера є втрати грунту, що транспортується шнеком, в призму волочіння і, як наслідок, не досить ефективне транспортування грунту в бік, а також наявність вібратора, коливання якого частково передаються базовій машині. Основою корисної моделі є задача вдосконалення бульдозера, в якому за рахунок наявності нових конструктивних елементів та особливостей виконання і розташування вже існуючих досягається зміна положення кожуха відносно шнекового інтенсифікатора, що зменшує втрати грунту в призму волочіння та підвищує ефективність транспортування грунту в бік. Означена задача вирішується тим, бульдозер, що містить базовий трактор та робочий орган, котрий складається з відвалу, встановленого на валу шнека з пружним механізмом, і збуджувача коливань шнека, який відрізняється тим, що відвал у вер хній частині обладнаний шарнірно з'єднаним з ним за допомогою пальців кожухом з двома гідроциліндрами керування. Суть корисної моделі пояснюється кресленнями, де на Фіг.1 зображений бульдозер, загальний вигляд; на Фіг.2 - вид А; на Фіг.3 - процес засипки. траншеї, вид збоку; на Фіг.4 - процес засипки траншеї, вид спереду; на Фіг.5 - процес розробки горизонтальної грунтової поверхні, вид збоку; на Фіг.6 - процес розробки горизонтальної грунтової поверхні, вид спереду. Бульдозер складається з базового трактору 1, обладнаного відвалом 2, перед яким в опорах 3 встановлено шнек 4. У верхній частині відвалу 2 шарнірно, за допомогою кронштейнів 5 та пальців 6, встановлено кожух 7 з двохплечим важелем 8. Керування кожухом 7 здійснюється за допомогою двох гідроцилиндрів 9. Приведення шнекового інтенсифікатора 4 в обертальний рух здійснюється від реверсивного гідромотору 10 з ведучою зірочкою 11,. закріпленого на кронштейні 12, через ланцюг 13 на ведену зірочку 14. Робота бульдозера здійснюється таким чином. Опускають відвал 2, включають привід шнекового інтенсифікатора 4 і робочу швидкість трактора 1. В залежності від виду робіт, що виконуються, кожух 7 встановлюють у верхнє (при засипці траншей) або в нижнє (при розробці горизонтальної грунтової поверхні) положення. Використання шнекового робочого обладнання з керованим кожухом дозволить зменшити втрати гр унту в призму волочіння та підвищити ефективність транспортування грунту в бік не зменшивши те хнологічні можливості машини. Джерела інформації 1. Патент США №3362092, кл. 37-144, 1968. (аналог). 2. А. С. СРСР №95117, кл. Е 02 F 3/76, 1982. (аналог).
