Бульдозер

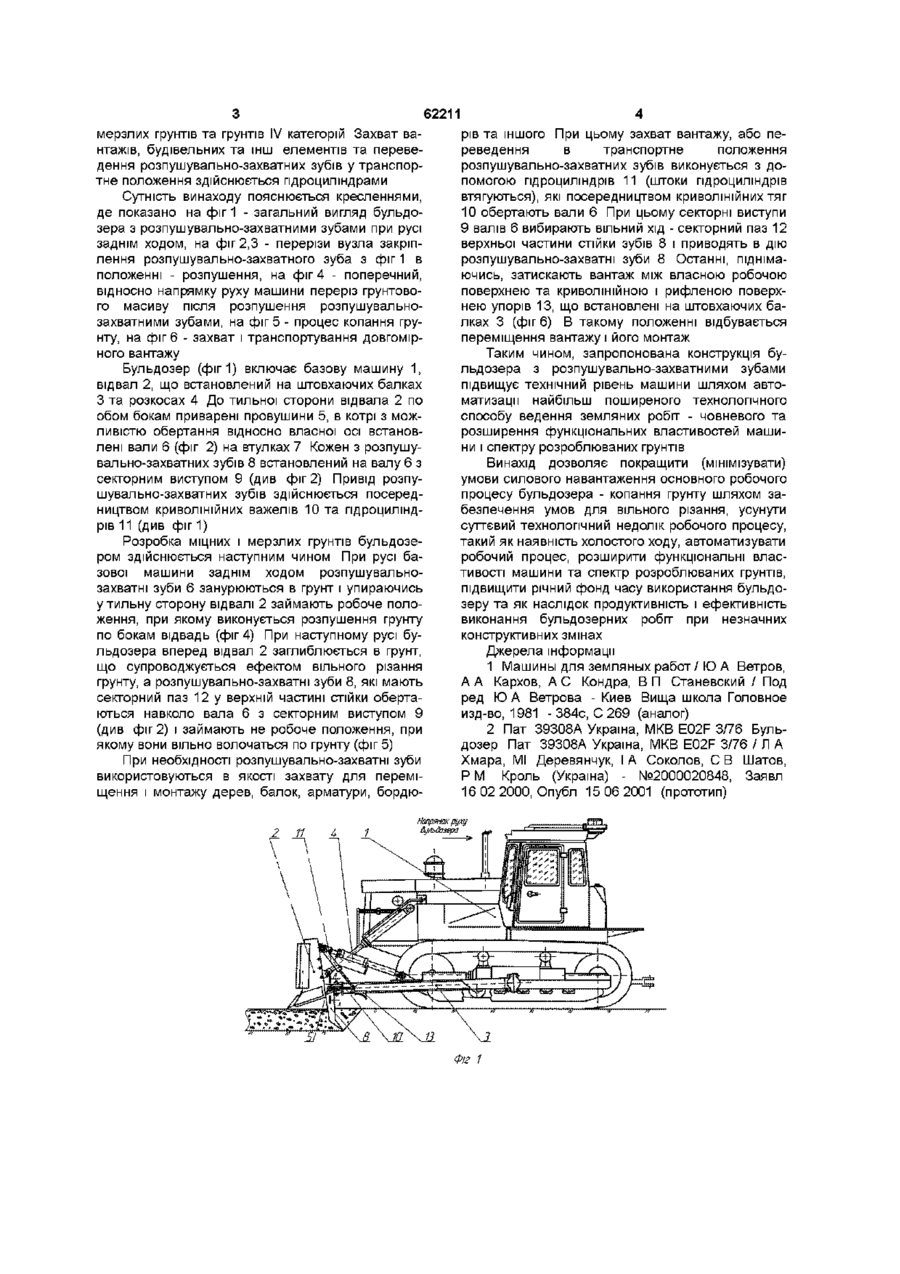

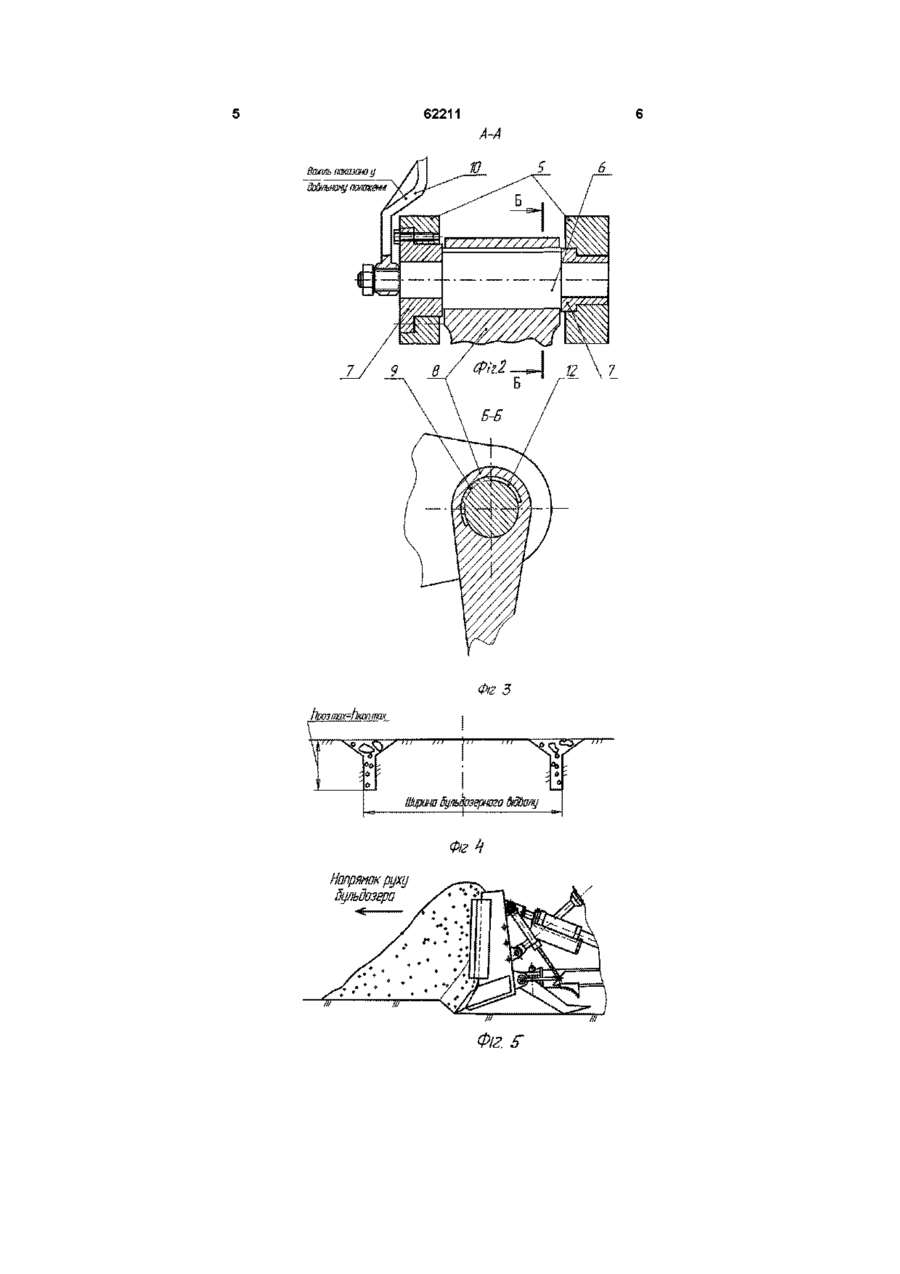

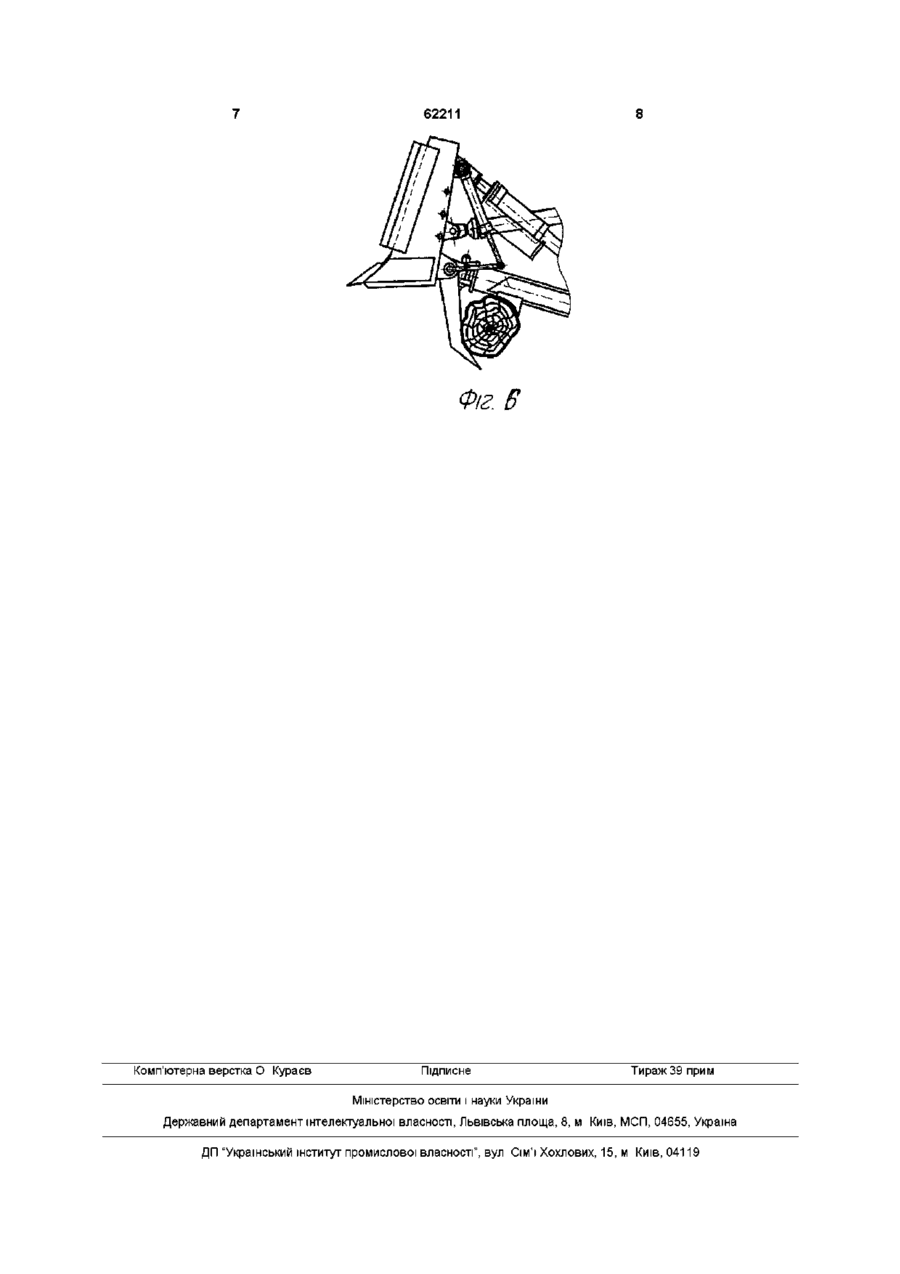

Бульдозер, який складається з базової машини, відвала, розкосів, штовхаючих балок, пдроприводу, який відрізняється тим, що два розпушувально-захватні зуби встановлені по боках відвала з Винахід стосується будівельно-дорожніх машин, зокрема землерийних машин типу бульдозерів і спрямований на подальше їх удосконалення, підвищення продуктивності, розширення функціональних властивостей та спектру розроблюваних грунтів Існує бульдозер, що включає базову машину, відвал з ножем, штовхаючі балки, розкоси [1] Недоліком є висока питома сила опору при блокованому різанні, висока тривалість робочого циклу та вузька спеціалізація машини Найбільш близькою за технічною суттю і результатом, що досягається є конструкція бульдозера, що складається з базової машини, штовхаючих балок, бульдозерного відвалу, двох щелепових захватів в нижніх частинах кожного з яких шарнірно-рухомо встановлений розпушувальний зуб та пдроприводу Завдяки такій конструкції бульдозерного обладнання розширюються технологічні можливості бульдозера [2] Недоліками даної конструкції є висока матеріалоємність, низька надійність та ДОВГОВІЧНІСТЬ елементів конструкції внаслідок розташування шарнірних з'єднань в абразивному середовищі, ручне фіксування розпушувальних зубів та додатковий опір від щелеп при транспортуванні грунту відвалом В основу винаходу поставлена задача підвищення технічного рівня бульдозера за рахунок удосконалення конструкції бульдозерного обладнання та технології виконання бульдозерних робіт його тильної сторони на валах, що встановлені з можливістю обертання в вушках, при цьому зовнішня поверхня кожного з валів та внутрішні поверхні отворів розпушувально-захватних зубів ВІДПОВІДНО мають виступ та паз у вигляді секторів, а вали одним кінцем за допомогою ШЛІЦІВ з'єднані з криволінійними важелями та гідроциліндрами керування розпушувально-захватними зубами, які закріплені шарнірно на тильній стороні відвала, а на штовхаючих балках жорстко встановлені криволінійні рифлені упори Поставлена задача вирішується завдяки тому, що бульдозер який складається з базової машини, штовхаючих балок, бульдозерного відвал, пдроприводу у ВІДПОВІДНОСТІ до винаходу обладнаний двома розпушувально-захватними зубами, встановленими по бокам відвала з його тильної сторони на валах, що встановлені з можливістю обертання в вушках, при цьому зовнішня поверхня кожного з валів та внутрішні поверхні отворів розпушувально-захватних зубів ВІДПОВІДНО мають виступ та паз у вигляді секторів, а вали одним кінцем посередництвом ШЛІЦІВ з'єднані з криволінійними важелями та гідроциліндрами керування розпушувально-захватними зубами, які закріплені шарнірно на тильній стороні відвала, а на штовхаючих балках жорстко встановлені криволінійні рифлені упори Встановлення розпушувально-захватних зубів на тильній стороні бульдозерного відвала з можливістю їх вільного обертання відносно валів на визначений кут дозволить автоматично (без втручання оператора) виконувати роботи по копанню грунта відвалом - рух машини вперед, та розпушенні грунту - рух машини заднім ходом Після розпушення, т б проходу машини заднім ходом, копання грунту бульдозерним відвалом буде відбуватися в умовах вільного різання Це дозволить підвищити продуктивність машини внаслідок її більш ефективного використання, зменшити тривалість робочого циклу, та розширити область використання бульдозеру - проводити розробку (О 62211 мерзлих грунтів та грунтів IV категорій Захват вантажів, будівельних та інш елементів та переведення розпушувально-захватних зубів у транспортне положення здійснюється гідроциліндрами Сутність винаходу пояснюється кресленнями, де показано на фіг 1 - загальний вигляд бульдозера з розпушувально-захватними зубами при русі заднім ходом, на фіг 2,3 - перерізи вузла закріплення розпушувально-захватного зуба з фіг 1 в положенні - розпушення, на фіг 4 - поперечний, відносно напрямку руху машини переріз грунтового масиву після розпушення розпушувальнозахватними зубами, на фіг 5 - процес копання грунту, на фіг 6 - захват і транспортування довгомірного вантажу Бульдозер (фиг 1) включає базову машину 1, відвал 2, що встановлений на штовхаючих балках З та розкосах 4 До тильної сторони відвала 2 по обом бокам приварені провушини 5, в котрі з можливістю обертання відносно власної осі встановлені вали 6 (фіг 2) на втулках 7 Кожен з розпушувально-захватних зубів 8 встановлений на валу 6 з секторним виступом 9 (див фіг 2) Привід розпушувально-захватних зубів здійснюється посередництвом криволінійних важелів 10 та гідроциліндрів 11 (див фіг 1) Розробка міцних і мерзлих грунтів бульдозером здійснюється наступним чином При русі базової машини заднім ходом розпушувальнозахватні зуби 6 занурюються в грунт і упираючись утильну сторону відвалі 2 займають робоче положення, при якому виконується розпушення грунту по бокам відвадь (фіг 4) При наступному русі бульдозера вперед відвал 2 заглиблюється в грунт, що супроводжується ефектом вільного різання грунту, а розпушувально-захватні зуби 8, які мають секторний паз 12 у верхній частині стійки обертаються навколо вала 6 з секторним виступом 9 (див фіг 2) і займають не робоче положення, при якому вони вільно волочаться по грунту (фіг 5) При необхідності розпушувально-захватні зуби використовуються в якості захвату для переміщення і монтажу дерев, балок, арматури, бордю2 11 рів та іншого При цьому захват вантажу, або переведення в транспортне положення розпушувально-захватних зубів виконується з допомогою гідроциліндрів 11 (штоки гідроциліндрів втягуються), які посередництвом криволінійних тяг 10 обертають вали 6 При цьому секторні виступи 9 валів 6 вибирають вільний хід - секторний паз 12 верхньої частини стійки зубів 8 і приводять в дію розпушувально-захватні зуби 8 Останні, піднімаючись, затискають вантаж між власною робочою поверхнею та криволінійною і рифленою поверхнею упорів 13, що встановлені на штовхаючих балках 3 (фіг 6) В такому положенні відбувається переміщення вантажу і його монтаж Таким чином, запропонована конструкція бульдозера з розпушувально-захватними зубами підвищує технічний рівень машини шляхом автоматизації найбільш поширеного технологічного способу ведення земляних робіт - човневого та розширення функціональних властивостей машини і спектру розроблюваних грунтів Винахід дозволяє покращити (мінімізувати) умови силового навантаження основного робочого процесу бульдозера - копання грунту шляхом забезпечення умов для вільного різання, усунути суттєвий технологічний недолік робочого процесу, такий як наявність холостого ходу, автоматизувати робочий процес, розширити функціональні властивості машини та спектр розроблюваних грунтів, підвищити річний фонд часу використання бульдозеру та як наслідок продуктивність і ефективність виконання бульдозерних робіт при незначних конструктивних змінах Джерела інформації 1 Машины для земляных работ / Ю А Ветров, А А Кархов, А С Кондра, В П Станевский / Под ред Ю А Ветрова - Киев Вища школа Головное изд-во, 1981 -384с, С 269 (аналог) 2 Пат 39308А Україна, МКВ E02F 3/76 Бульдозер Пат 39308А Україна, МКВ E02F 3/76 / Л А Хмара, МІ Деревянчук, І А Соколов, С В Шатов, Р М Кроль (Україна) - №2000020848, Заявл 16 02 2000, Опубл 15 06 2001 (прототип) Иапрр/ііж руху Вдльдпзера 62211 A-A З Фіг Ц Напрямок руху Фіг Є 62211 Фіг 6 Комп'ютерна верстка О Кураєв Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
