Бульдозер

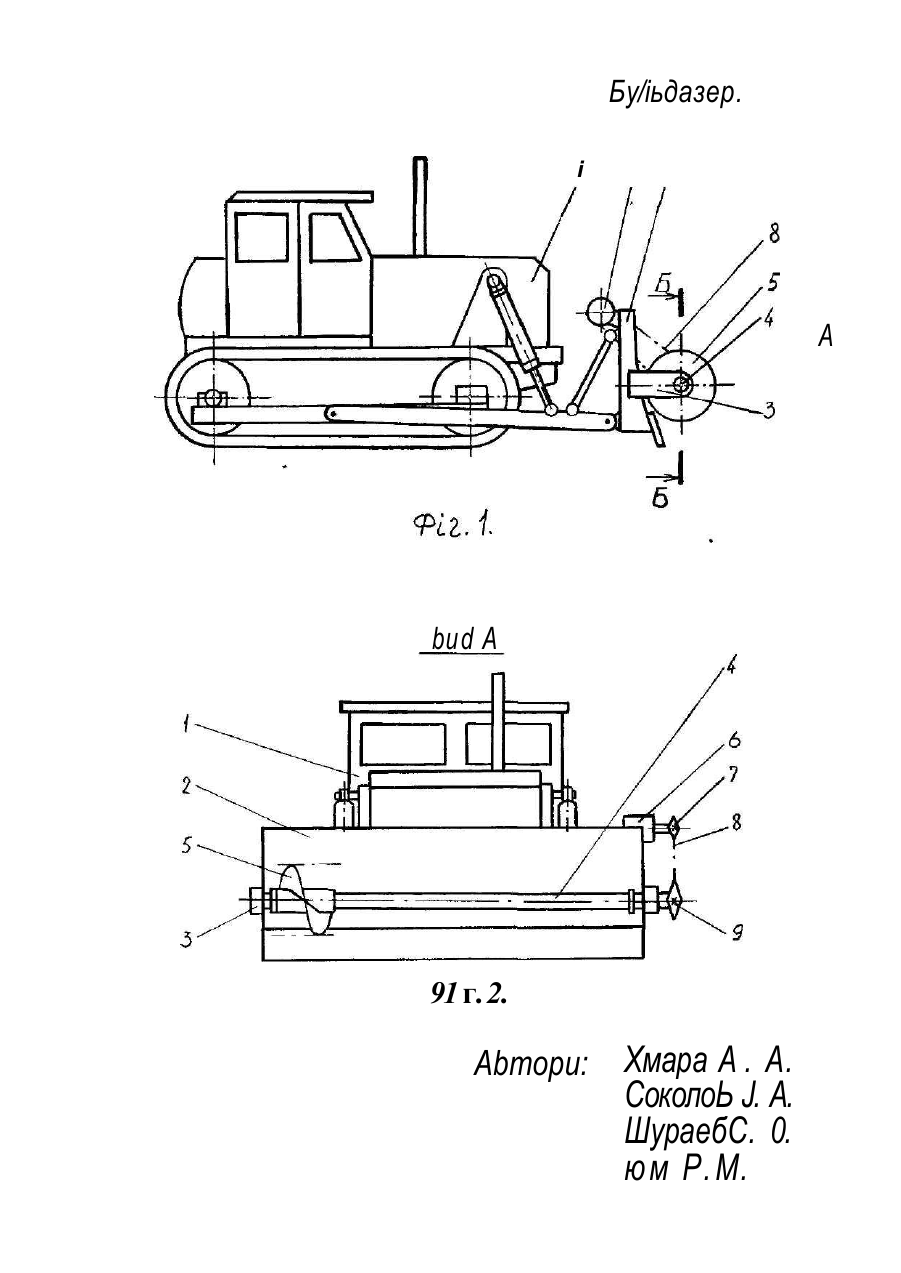

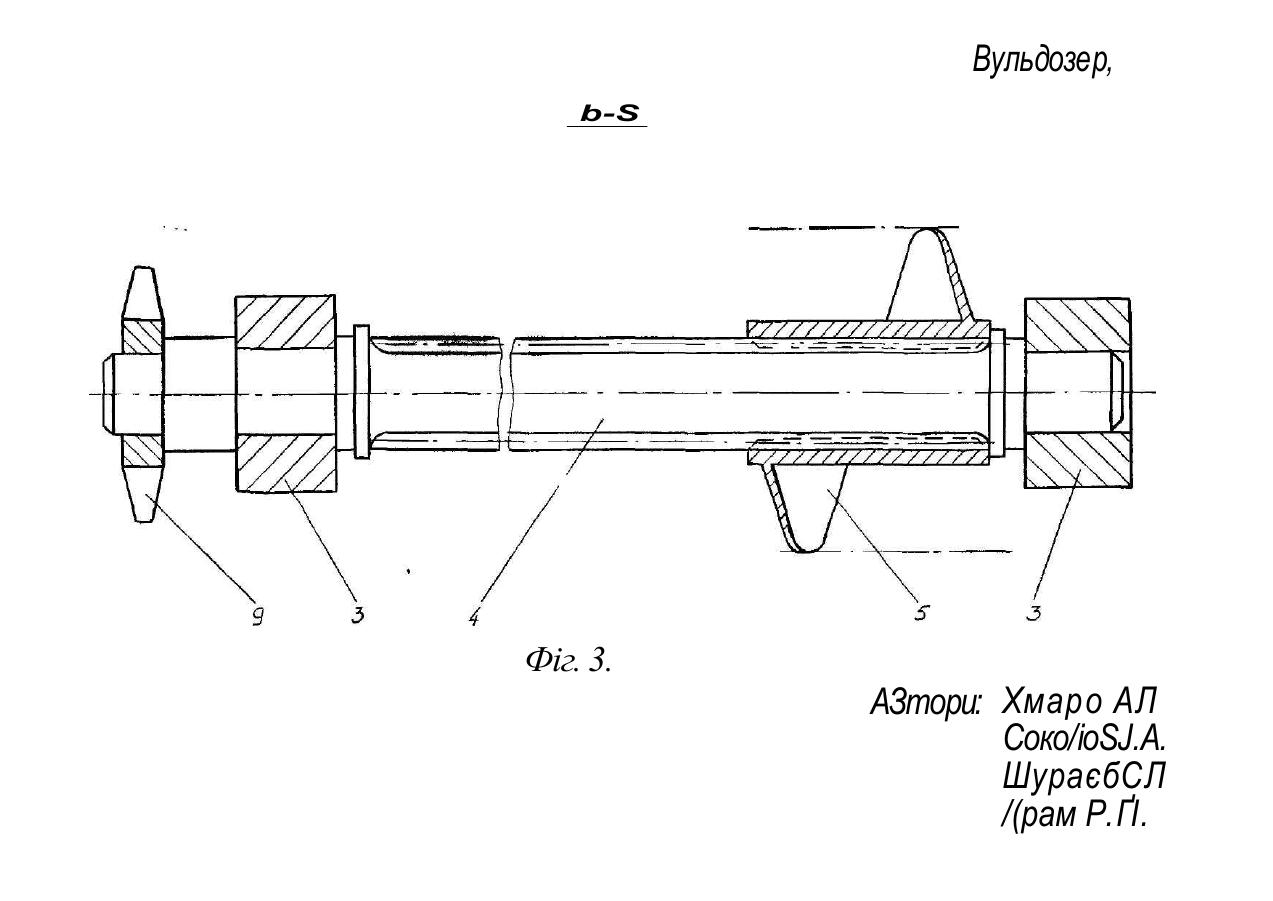

MKB E 02 F 3/76 Бульдозер Винахід відноситься до будівельно-шляхових машин, зокрема до землерийних машин типу бульдозері в і може використовуватись для засинання траншей. Існує бульдозер, до складу якого входить базовий трактор , відвал з штовхаючими брусами, спереду якого на опорах, закрі плених на відвалі, встановлений шнековий орган. Під час руху бульдозера вперед грунт шнековим органом подається на бік [1]. Недоліком його в велика енергоємність процесу переміщення грунта на бік через наявність великих сил тертя при взаємодії робочої поверхні шнекового органу з грунтом . Найбільш близькою до винаходу за технічною суттю є землерийна машина, до складу робочого органу якої входить відвал , встановлений на валу шнек з прижимним механізмом і збуджувач коливань шнеку. Завдяки, коливанням зменшуються витрати енергії на тертя об грунт робочої поверхні шнека [2]. Недоліком її в наявність в конструкції робочого органу вібратора , коливання від якого частково передаються базовій машині . Основою винаходу є задача удосконалення бульдозера, в якому за рахунок особливостей конструктивного виконання шнекового органу досягається зменьшення сил тертя між грунтом та гвинтовою поверхнею шнеку, що забезпечує зниження енергоємності процесу переміщення грунта на бік. Означена задача вирішується тим , що в бульдозері, до складу якого входить базовий трактор, обладнаний відвалом та шнековий орган з реверсивним приводом, встановлений в опорах, згідно з винаходом, шнековий орган виконаний у вигляді шліцьового вала на якому , встановлений з можливістю осьового переміщення вкорочений шнек . Суть винаходу пояснюється кресленнями, де на фіг. 1 зображений бульдозер, загальний вид; на фіг.2 - вид А на фіг.1; на фіг. З розріз Б - Б на фіг. 1. Вульдозер складається з базового трактору 1, обладнаного відвалом 2, перед яким в опорах 3 встановлений шліцьовий вал 4» на якому розміщений шнек 5, що являє собою шліцьову втулку з гвинтовою навивкою. Приведення шліцьового валу 4 зі шнеком 5 в обертальний рух здійснюється від реверсивного гідромотору 6 з ведучою зірочкою 7, закрі пленого на ві двалі 2. через ланцюг 8 на ведену зі рочку 9, закріплену на шліцьовому валі 4. Бульдозер працює так . Опускають відвал 2, включають привод шліцьового валу 4 і робочу швидкість трактора 1, відповідно до товщі переміщуємого шару грунта . Сили взаємоді ї грунта з гвинтовою поверхнею шнеку 5 викликають спочатку осьове переміщення останнього до торкання з упором на шліцьовому валі 4, після якого шнек 5, обертаючись, зсуває грунт в бік протилежного кінця шліцьового валу 4. При реверсуванні гідромотора 6 привода шлі цьового вала 4, сили взаємоді ї грунту з гвинтовою поверхнею шнеку 5, які змінили своє направлення, викликають осьове переміщення шненка 5 до упороу на другому кінці шліцьового вала 4, після чого направлення переміщення грунта зміниться на протилежне . Використання вкороченого шнека з малою площею його робочої поверхні ЗНИЯЕУЄ витрати енергії на тертя грунту об шнек і тим самим зменшує енергоємність процесу переміщення грунту на бік . і "' і Т " Бу/іьдазер. і 6 2 А bud A 91 г. 2. Abmopu: Хмара А . А. СоколоЬ J. А. ШураебС. 0. юм P.M. Вульдозер, b-S Фіг. 3. АЗтори: Хмаро АЛ Соко/ioSJ.A. ШураєбСЛ /(рам Р.ҐІ.
