Кулькова запобіжна муфта

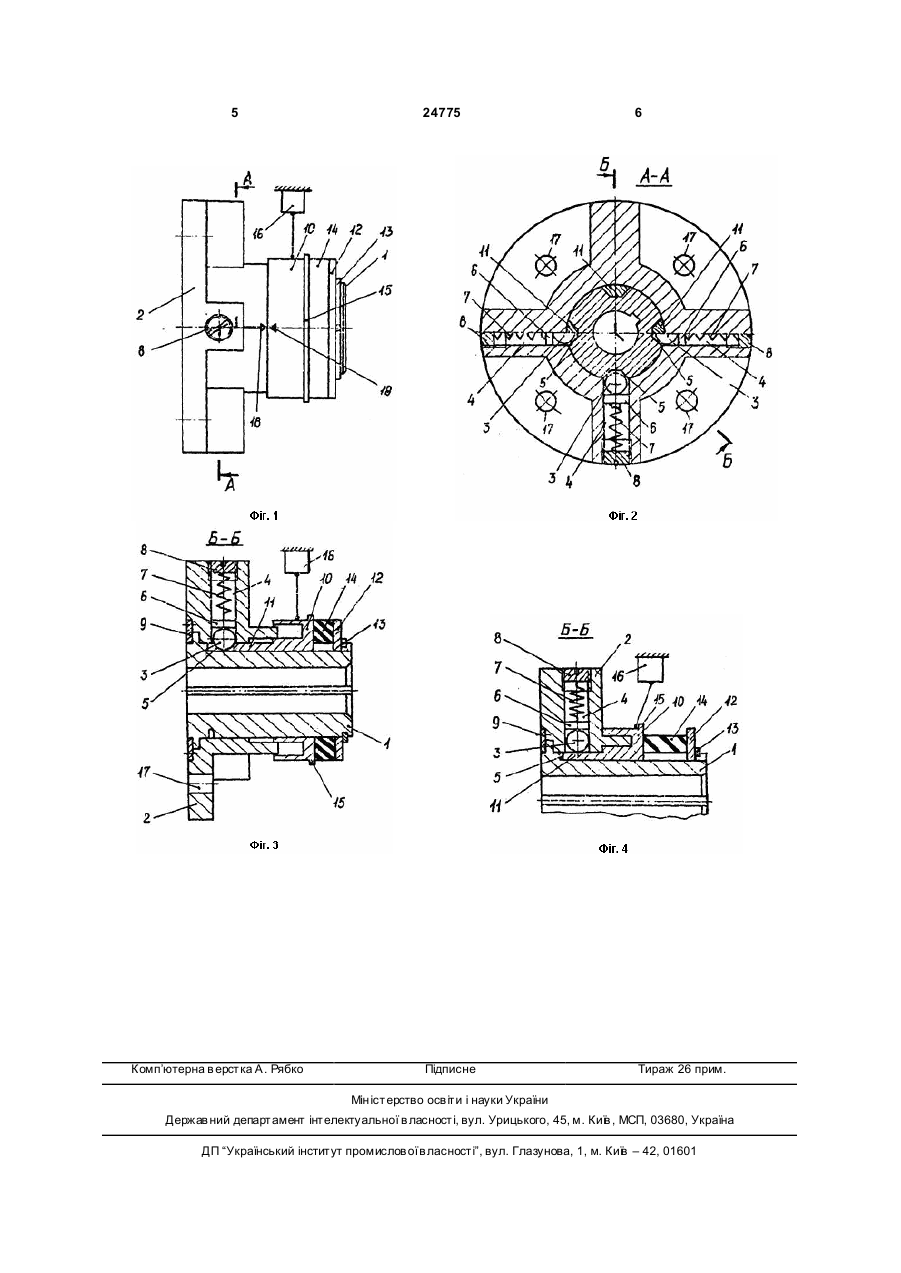

Кулькова запобіжна муфта, яка містить ведучу і ведену півмуфти, з'єднані між собою кульками, встановленими в радіальних отворах веденої півмуфти і підпружиненими до пазів на зовнішній циліндричній поверхні ведучої півмуфти, та розташовану співвісно між півмуфтами рухому в осьовому 3 24775 встановленими в радіальних отворах веденої півмуфти і підпружиненими до пазів на зовнішній циліндричній поверхні ведучої півмуфти, та розташовану співвісно між півмуфтами рухому в осьовому напрямі блокувальну втулку з пелюстками, які входять у пази на зовнішній циліндричній поверхні ведучої півмуфти й утворюють з її зовнішньою поверхнею спільну циліндричну поверхню, і механізм осьового переміщення блокувальної втулки, згідно з корисною моделлю, зовнішня циліндрична поверхня блокувальної втулки виконана гладкою, а механізм осьового переміщення блокувальної втулки - у вигляді попередньо стиснутого пружного елемента, розташованого між торцями ведучої півмуфти і блокувальної втулки, встановленої з можливістю вільного переміщення вздовж осі ведучої півмуфти та вільного обертання разом з нею відносно веденої півмуфти. Таке виконання кулькової запобіжної муфти забезпечує вільне переміщення блокувальної втулки вздовж осі ведучої півмуфти та обертання разом з нею відносно веденої півмуфти при пробуксовуванні муфти за рахунок сили, створеної попередньо стиснутим пружним елементом. Вилучення з конструкції муфти гвинтового паза на зовнішній циліндричній поверхні блокувальної втулки і фіксатора у веденій півмуфті усуває кінематичний зв'язок між блокувальною втулкою і веденою півмуфтою, зменшуючи цим сили тертя між деталями муфти, усуває можливість її заклинювання і забезпечує можливість роботи у реверсивному режимі, що розширює функціональні можливості та підвищує довговічність кулькової запобіжної муфти. На Фіг.1 подано зовнішній вигляд кулькової запобіжної муфти, на Фіг.2 - розріз А-А на Фіг.1; на Фіг.3 - розріз Б-Б на Фіг.2 у замкненому стані муфти; на Фіг.4 - розріз Б-Б на Фіг.2 в розімкненому стані муфти. Кулькова запобіжна муфта містить ведучу півмуфту 1, на якій з можливістю обертання встановлена ведена півмуфта 2. Ведуча півмуфта 1 через кульки 3, розташовані в отворах 4 веденої півмуфти 2 і пази 5, виготовлені на зовнішній циліндричній поверхні ведучої півмуфти 1, з'єднана з веденою півмуфтою 2. В отворах 4 встановлені плунжери 6 і пружини 7, величина деформування яких регулюється гвинтами 8. Осьове переміщен 4 ня півмуфт 1 і 2 обмежене кільцем 9. Між ведучою півмуфтою 1 і веденою півмуфтою 2 встановлена рухомо в осьовому напрямі блокувальна втулка 10 з пелюстками 11. Корпус втулки 10 з'єднаний через пелюстки 11 і пази 5 з ведучою півмуфтою 1. Між торцевою поверхнею втулки 10 у кільцем 12, встановленим на зовнішній циліндричній поверхні ведучої півмуфти 1 і зафіксованим відносно осьового переміщення стопорним кільцем 13, встановлений пружний елемент 14. На зовнішній циліндричній поверхні блокувальної втулки 10 виготовлений буртик 15. Для вимкнення живлення електромотора приводу після спрацювання муфти передбачений вимикач 16. Для з'єднання муфти з веденою частиною приводу в півмуфті 2 виготовлені отвори 17. На зовнішній поверхні півмуфти 2 і блокувальній втулці 10 нанесені мітки 18, які в замкненому стані муфти збігаються, що дає змогу візуально контролювати замикання муфти при поверненні її у робочий стан. Кулькова запобіжна муфта працює так. Крутний момент від ведучої півмуфти 1 через пази 5 і кульки 3 передається веденій півмуфті 2 і далі на ведену ланку приводу. При перевантаженні кульки 3 виштовхуються з пазів 5 і передача крутного моменту припиняється. У момент виходу кульок 3 з пазів 5 відбувається відносний поворот півмуфт 1 і 2 та осьовий зсув блокувальної втулки 10 з пелюстками 11 ліворуч (Фіг.3), що приводить до перекриття пазів 5 пелюстками 11. Подальше обертання півмуфт 1, 2 відбувається без вдаряння кульок 3 з пазами 5, що повністю усуває появу додаткових динамічних навантажень на ланки приводу та муфти при її пробуксовуванні. Після усунення причин перевантаження приводу м уфту повертають у робочий стан шляхом переміщення блокувальної втулки 10 праворуч (Фіг.4) і одночасним поворотом веденої півмуфти 2 відносно ведучої 1 до входження кульок 3 у звільнені пелюстками 11 пази 5. Замикання муфти контролюють візуально за мітками 18. Усунення кінематичного зв'язку між ведучою півмуфтою, блокувальною втулкою і веденою півмуфтою забезпечую можливість реверсивної роботи муфти, що розширює її функціональні можливості, а також підвищує довговічність муфти. 5 Комп’ютерна в ерстка А. Рябко 24775 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
