Пристрій для введення дроту в розплавлений метал

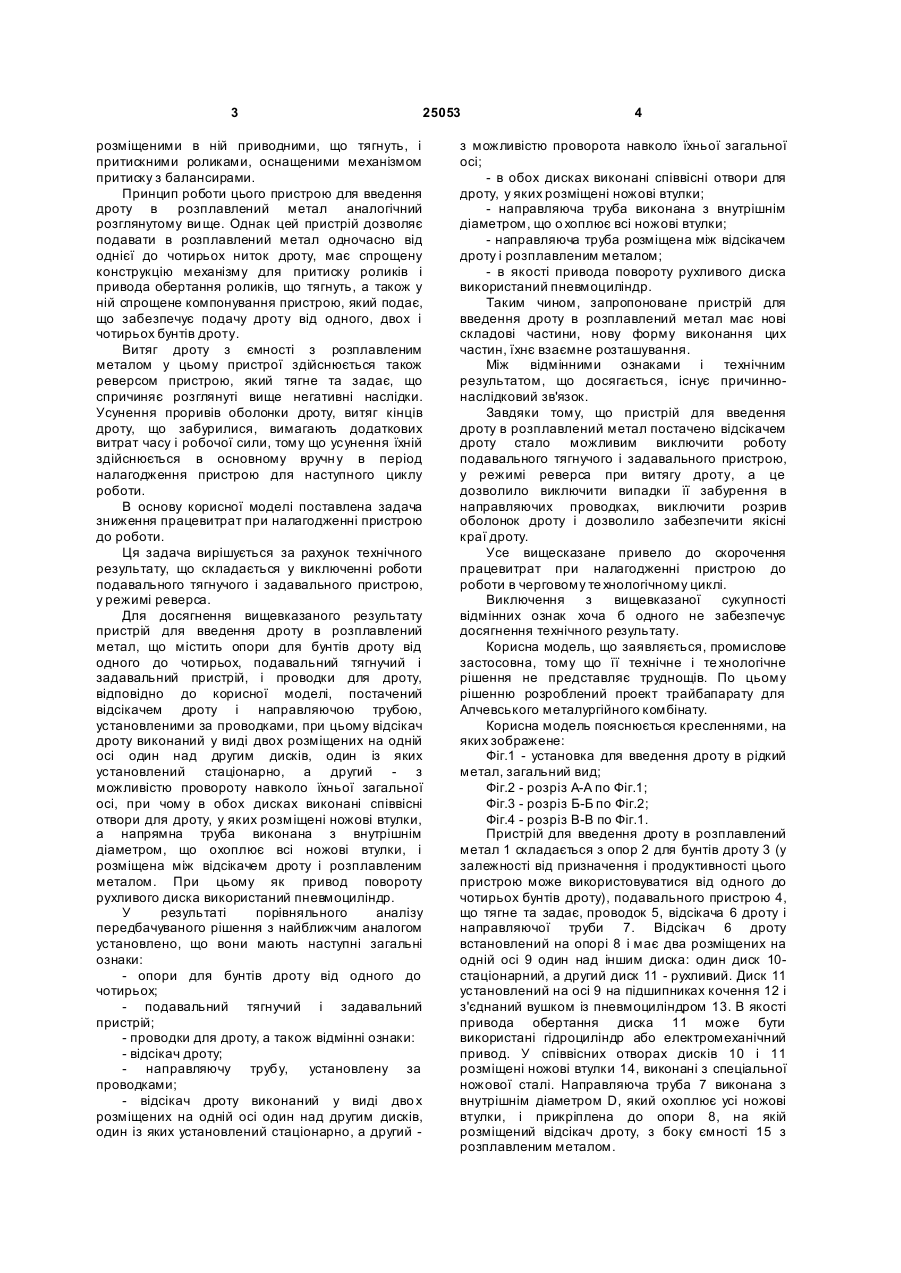

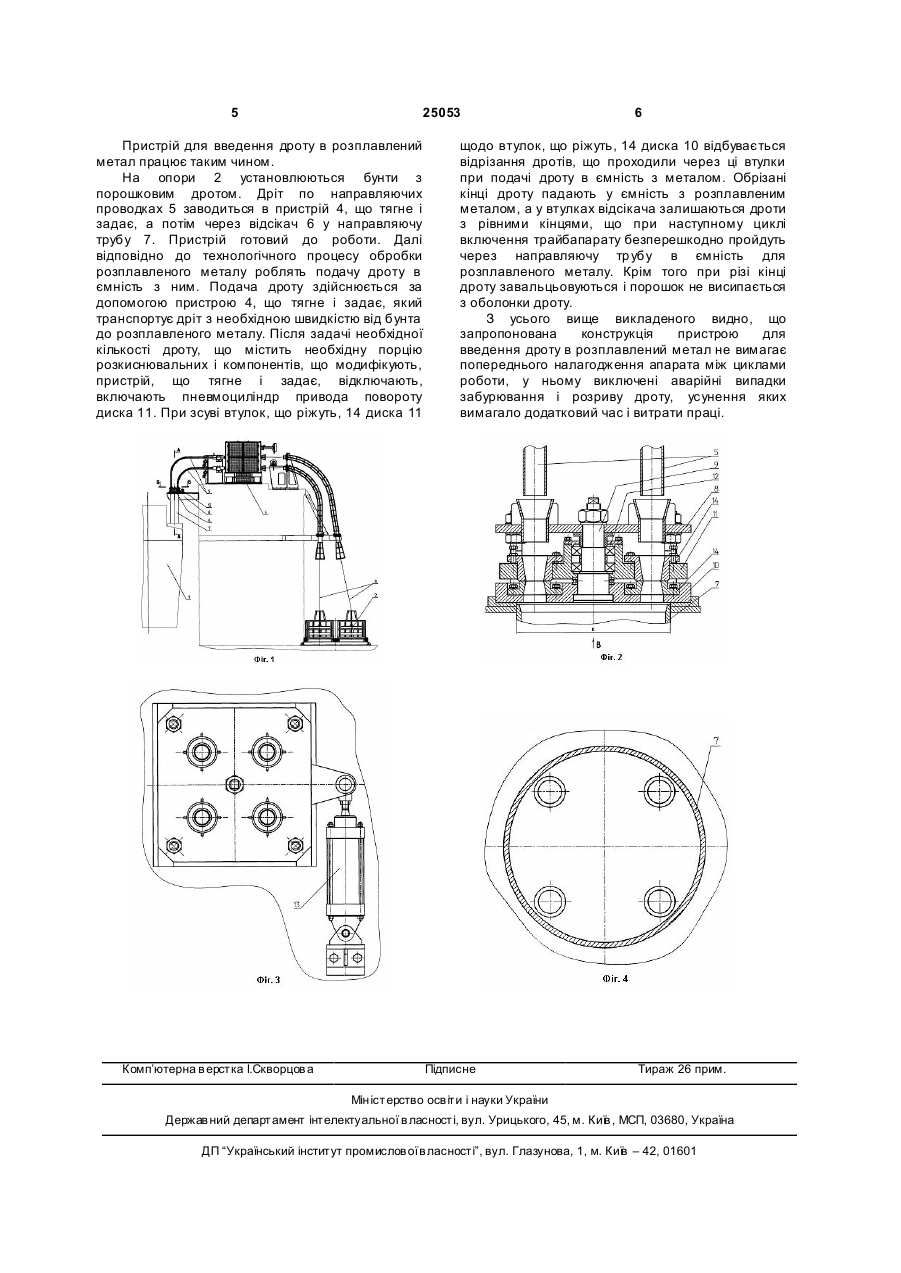

1. Пристрій для введення дроту в розплавлений метал, що містить опори для бунтів дроту від одного до чотирьох, подавальний тягнучий і задавальний пристрій і проводки для дроту, який відрізняє ться тим, що він містить відсікач дроту і 3 25053 розміщеними в ній приводними, що тягнуть, і притискними роликами, оснащеними механізмом притиску з балансирами. Принцип роботи цього пристрою для введення дроту в розплавлений метал аналогічний розглянутому ви ще. Однак цей пристрій дозволяє подавати в розплавлений метал одночасно від однієї до чотирьох ниток дроту, має спрощену конструкцію механізму для притиску роликів і привода обертання роликів, що тягнуть, а також у ній спрощене компонування пристрою, який подає, що забезпечує подачу дроту від одного, двох і чотирьох бунтів дроту. Витяг дроту з ємності з розплавленим металом у цьому пристрої здійснюється також реверсом пристрою, який тягне та задає, що спричиняє розглянуті вище негативні наслідки. Усунення проривів оболонки дроту, витяг кінців дроту, що забурилися, вимагають додаткових витрат часу і робочої сили, тому що усунення їхній здійснюється в основному вручн у в період налагодження пристрою для наступного циклу роботи. В основу корисної моделі поставлена задача зниження працевитрат при налагодженні пристрою до роботи. Ця задача вирішується за рахунок технічного результату, що складається у виключенні роботи подавального тягнучого і задавального пристрою, у режимі реверса. Для досягнення вищевказаного результату пристрій для введення дроту в розплавлений метал, що містить опори для бунтів дроту від одного до чотирьох, подавальний тягнучий і задавальний пристрій, і проводки для дроту, відповідно до корисної моделі, постачений відсікачем дроту і направляючою трубою, установленими за проводками, при цьому відсікач дроту виконаний у виді двох розміщених на одній осі один над другим дисків, один із яких установлений стаціонарно, а другий - з можливістю провороту навколо їхньої загальної осі, при чому в обох дисках виконані співвісні отвори для дроту, у яких розміщені ножові втулки, а напрямна труба виконана з внутрішнім діаметром, що охоплює всі ножові втулки, і розміщена між відсікачем дроту і розплавленим металом. При цьому як привод повороту рухливого диска використаний пневмоциліндр. У результаті порівняльного аналізу передбачуваного рішення з найближчим аналогом установлено, що вони мають наступні загальні ознаки: - опори для бунтів дроту від одного до чотирьох; - подавальний тягнучий і задавальний пристрій; - проводки для дроту, а також відмінні ознаки: - відсікач дроту; - направляючу трубу, установлену за проводками; - відсікач дроту виконаний у виді дво х розміщених на одній осі один над другим дисків, один із яких установлений стаціонарно, а другий 4 з можливістю проворота навколо їхньої загальної осі; - в обох дисках виконані співвісні отвори для дроту, у яких розміщені ножові втулки; - направляюча труба виконана з внутрішнім діаметром, що о хоплює всі ножові втулки; - направляюча труба розміщена між відсікачем дроту і розплавленим металом; - в якості привода повороту рухливого диска використаний пневмоциліндр. Таким чином, запропоноване пристрій для введення дроту в розплавлений метал має нові складові частини, нову форму виконання цих частин, їхнє взаємне розташування. Між відмінними ознаками і технічним результатом, що досягається, існує причиннонаслідковий зв'язок. Завдяки тому, що пристрій для введення дроту в розплавлений метал постачено відсікачем дроту стало можливим виключити роботу подавального тягнучого і задавального пристрою, у режимі реверса при витягу дроту, а це дозволило виключити випадки її забурення в направляючих проводках, виключити розрив оболонок дроту і дозволило забезпечити якісні краї дроту. Усе вищесказане привело до скорочення працевитрат при налагодженні пристрою до роботи в черговому те хнологічному циклі. Виключення з вищевказаної сукупності відмінних ознак хоча б одного не забезпечує досягнення технічного результату. Корисна модель, що заявляється, промислове застосовна, тому що її технічне і те хнологічне рішення не представляє труднощів. По цьому рішенню розроблений проект трайбапарату для Алчевського металургійного комбінату. Корисна модель пояснюється кресленнями, на яких зображене: Фіг.1 - установка для введення дроту в рідкий метал, загальний вид; Фіг.2 - розріз А-А по Фіг.1; Фіг.3 - розріз Б-Б по Фіг.2; Фіг.4 - розріз В-В по Фіг.1. Пристрій для введення дроту в розплавлений метал 1 складається з опор 2 для бунтів дроту 3 (у залежності від призначення і продуктивності цього пристрою може використовуватися від одного до чотирьох бунтів дроту), подавального пристрою 4, що тягне та задає, проводок 5, відсікача 6 дроту і направляючої труби 7. Відсікач 6 дроту встановлений на опорі 8 і має два розміщених на одній осі 9 один над іншим диска: один диск 10стаціонарний, а другий диск 11 - рухливий. Диск 11 установлений на осі 9 на підшипниках кочення 12 і з'єднаний вушком із пневмоциліндром 13. В якості привода обертання диска 11 може бути використані гідроциліндр або електромеханічний привод. У співвісних отворах дисків 10 і 11 розміщені ножові втулки 14, виконані з спеціальної ножової сталі. Направляюча труба 7 виконана з внутрішнім діаметром D, який охоплює усі ножові втулки, і прикріплена до опори 8, на якій розміщений відсікач дроту, з боку ємності 15 з розплавленим металом. 5 25053 Пристрій для введення дроту в розплавлений метал працює таким чином. На опори 2 установлюються бунти з порошковим дротом. Дріт по направляючих проводках 5 заводиться в пристрій 4, що тягне і задає, а потім через відсікач 6 у направляючу трубу 7. Пристрій готовий до роботи. Далі відповідно до технологічного процесу обробки розплавленого металу роблять подачу дроту в ємність з ним. Подача дроту здійснюється за допомогою пристрою 4, що тягне і задає, який транспортує дріт з необхідною швидкістю від бунта до розплавленого металу. Після задачі необхідної кількості дроту, що містить необхідну порцію розкиснювальних і компонентів, що модифікують, пристрій, що тягне і задає, відключають, включають пневмоциліндр привода повороту диска 11. При зсуві втулок, що ріжуть, 14 диска 11 Комп’ютерна в ерстка І.Скворцов а 6 щодо втулок, що ріжуть, 14 диска 10 відбувається відрізання дротів, що проходили через ці втулки при подачі дроту в ємність з металом. Обрізані кінці дроту падають у ємність з розплавленим металом, а у втулках відсікача залишаються дроти з рівними кінцями, що при наступному циклі включення трайбапарату безперешкодно пройдуть через направляючу тр убу в ємність для розплавленого металу. Крім того при різі кінці дроту завальцьовуються і порошок не висипається з оболонки дроту. З усього вище викладеного видно, що запропонована конструкція пристрою для введення дроту в розплавлений метал не вимагає попереднього налагодження апарата між циклами роботи, у ньому виключені аварійні випадки забурювання і розриву дроту, усунення яких вимагало додатковий час і витрати праці. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
