Пристрій для електростимулювання

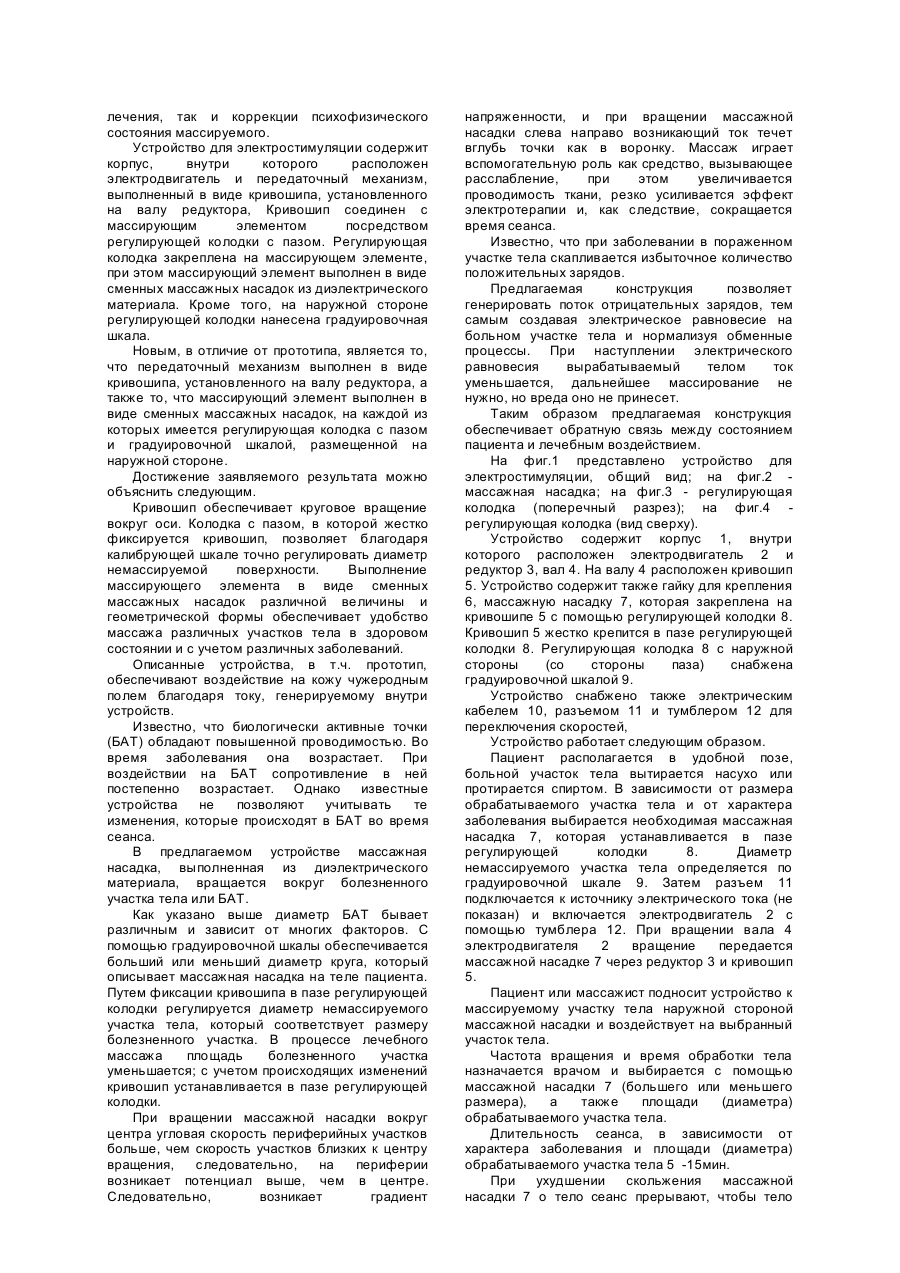

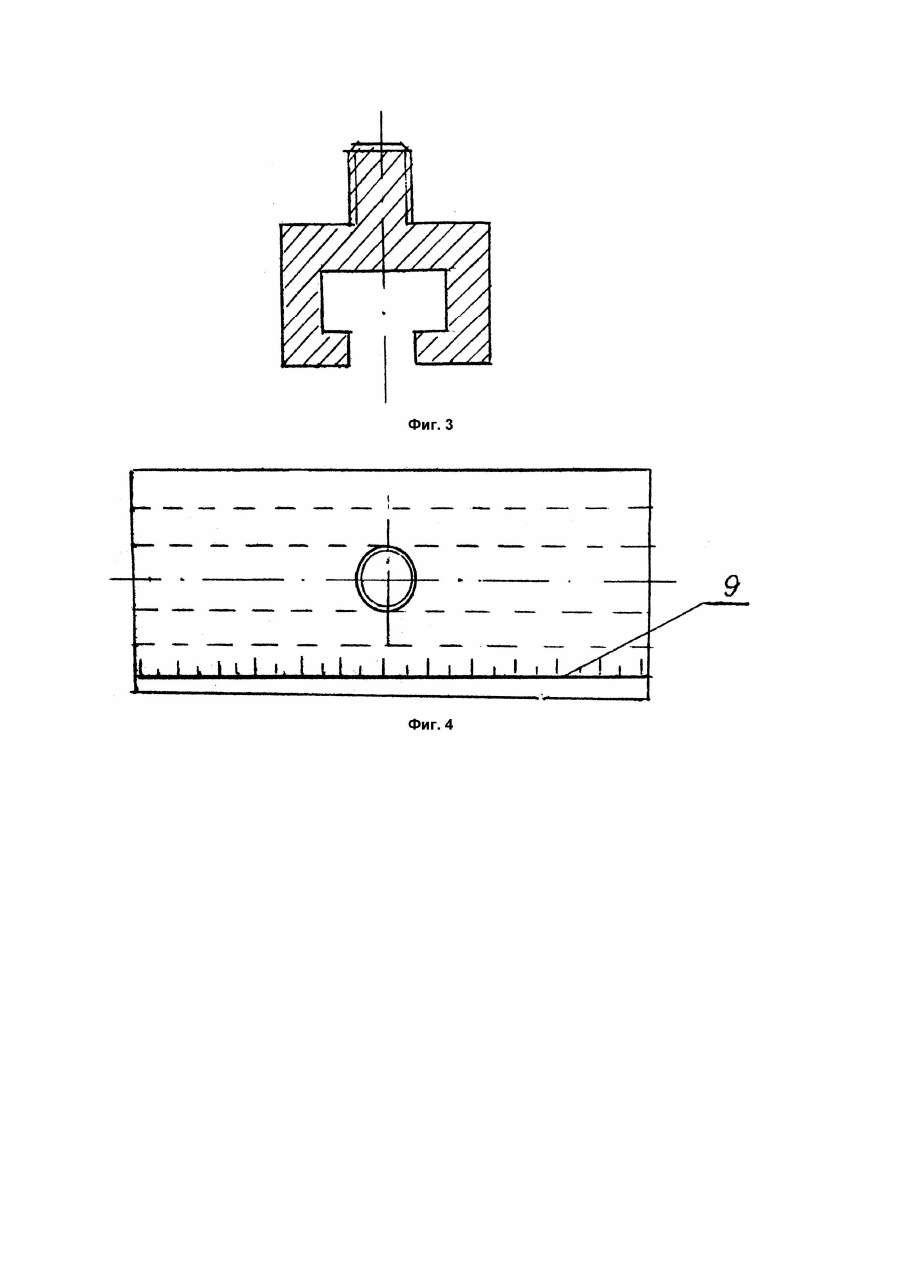

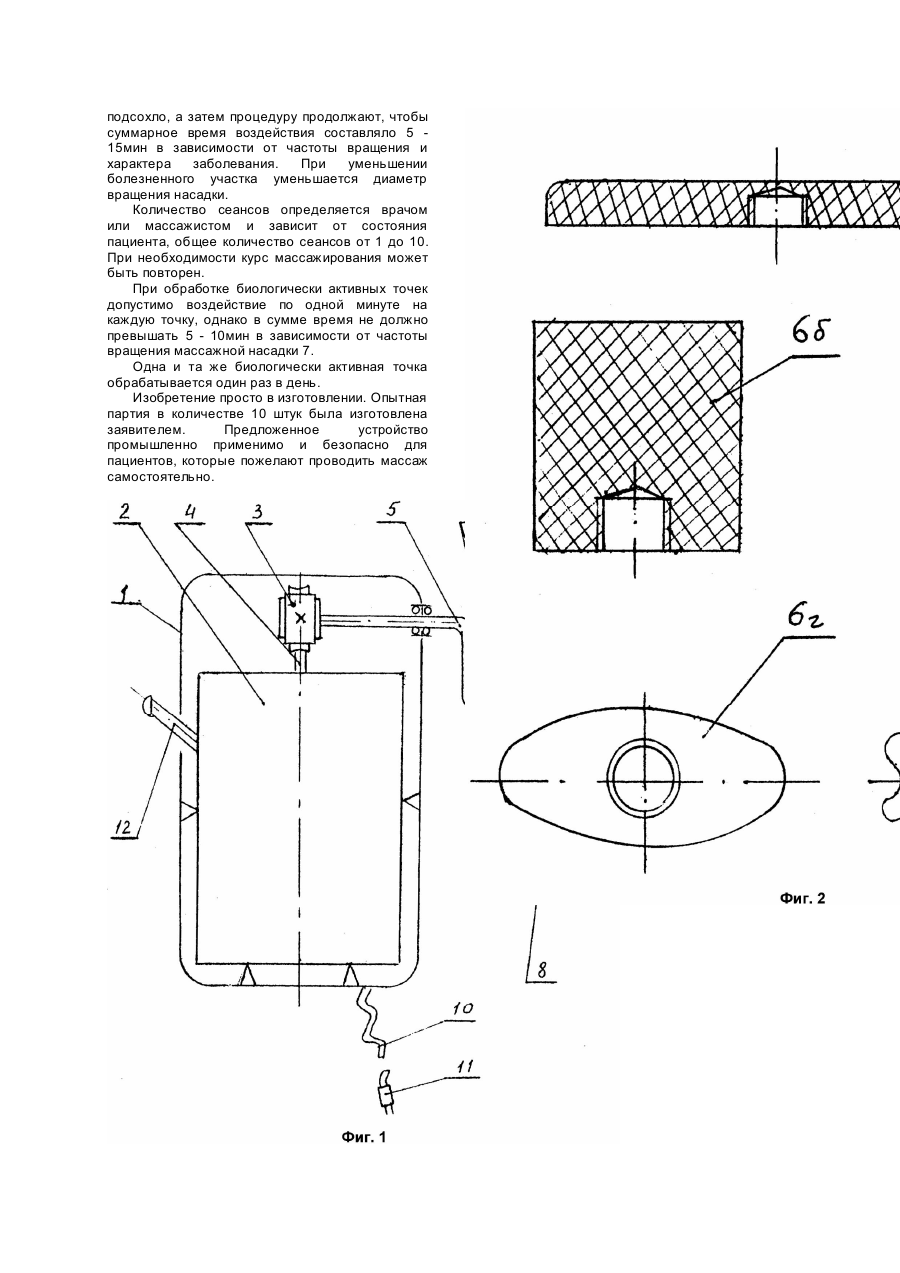

Изобретение относится к медицинской технике, в частности, к устройствам для лечебного воздействия на биологически активные точки с одновременным массажированием различных участков тела, Предлагаемое устройство предназначено для физиотерапии и может быть использовано в процессе самомассажа. Известно устройство для массажа, содержащее интегратор электрических колебаний, вибрационную головку, муфту, резиновые жгуты, электрод из диэлектрического материала, обойму из диэлектрического материала. При этом вибрационная головка соединена с генератором, электрод размещен в обойме, а электрод и обойма выполнены из материала с различной диэлектрической проницаемостью (А.с. СССР №1296163). Общим заявляемого изобретения и описанного устройства является наличие электрогенератора, а также массирующего элемента. Однако данная конструкция обеспечивает только вибромассаж, т.е. массирующий элемент воздействует на биологически активные точки перпендикулярно поверхности тела. Это не приводит к расслаблению массируемого участка тела. Известно, что энергия лучше входит в расслабленное тело. Таким образом, устройство по а.с. СССР №1296163 не обеспечивает воздействие вокруг биологически активной точки, в нем нет направленного потока энергии в точку. Кроме того, вибрация имеет ряд отрицательных показаний, поэтому данное устройство не может быть использовано при наличии камней в почках и др. заболеваниях. Следует также отметить различную природу тока: в а.с. СССР №1296163 ток генерируется в результате трения поверхностей электрода и обоймы, в заявляемом устройстве - в результате трения массирующего элемента о тело. Ток, генерируемый в известном устройстве чужеродный для человека. Известно также устройство для массажа, состоящее из эластичной оболочки с осевым каналом, выполненной из диэлектрического ферромагнитного материала. В промежутках между выступами на наружной боковой поверхности оболочки размещены секции катушки, соединенные так, что при включении их, между выступами образуется магнитное поле. Каждая катушка выполнена многосекционной, секции катушки размещены во впадинах на боковой поверхности оболочки и подключены к регулируемому источнику питания (А.с. СССР №1561982). Общим заявляемого изобретения и данного устройства является то, что описанный массажер обеспечивает на тело массажируемого воздействие поглаживанием, растиранием, а также одновременная механическая и магнитная обработка тела пациента. Конструктивное различие заявляемого и известного слишком велико. Несмотря на то, что описанное устройство обеспечивает воздействие поглаживанием и растиранием, в описанном устройстве ток генерируется извне, по своей характеристике он чужероден для человека. Кроме того, тепло, возникаемое при генерировании электромагнитного поля, в ряде случаев противопоказано, отвод тепла в данной конструкции не предусмотрен. Наиболее близким по технической сущности (по наличию конструктивных элементов) является устройство для электромассажа содержащее корпус, электродвигатель, передаточный механизм и массажную насадку. При этом передаточный механизм выполнен в виде установленного на плите вала, на котором размещен эксцентрик, подпружиненного рычага с пазами, ползуна с роликом, установленного в пазах ползуна с возможностью перемещения и фиксации. Устройство содержит также ведущую и ведомую шестерни, причем ведомая шестерня установлена на валу с эксцентриком, последний установлен с возможностью взаимодействия с роликом ползуна, на котором установлена массажная насадка, ведущая шестерня снабжена магнитом, а плита -датчиком оборотов, взаимодействующим с последним (А.с. СССР №1706620). Данное решение выбрано в качестве прототипа по большинству совпадающих признаков. Общим у заявляемого изобретения и прототипа является наличие корпуса, электродвигателя, передаточного механизма и массажной насадки. Хотя прототип имеет общие с заявляемым изобретением признаки, однако он, как и большинство известных автору устройств, обеспечивает только вибрационное воздействие на тело массажируемого. Как уже указывалось, при воздействии на биологически активную точку перпендикулярно, а не вокруг точки, нет направленного потока энергии в биологически активную точку. Кроме того, перед вибрацией необходимо проводить поглаживание, чтобы вызвать расслабление обрабатываемого участка тела, что данное устройство не обеспечивает. Таким образом, прототип не может обеспечить заявляемый результат, так как вибрация обеспечивает точечное воздействие на тело человека. Известно, что диаметр активной точки составляет от 0,2 до 5мм кожной поверхности и зависит от многих факторов: эмоционального состояния, степени физического утомления, болезни и т.п. Особенно увеличивается площадь при заболевании; в отдельных случаях площадь отдельных точек так велика, что на коже образуются значительные участки с повышенной электропроводностью. Учитывая изложенное, прототип не может эффективно воздействовать на массируемые участки тела при различном состоянии пациента. Следует также отметить, что вибрация противопоказана при определенных заболеваниях. В основу изобретения положена задача создать такое устройство для электростимуляции, в котором новое выполнение передаточного механизма и массирующего элемента, а также наличие регулирующей колодки с пазом позволило бы обеспечить круговое вращение массирующего элемента вокруг биологически активной точки, регулировать диаметр немассируемой поверхности тела, повысить удобство при массировании различных участков тела, а также генерировать статическое электричество вокруг болезненного участка тела или точки акупунктуры. Это позволит повысить эффективность как лечения, так и коррекции психофизического состояния массируемого. Устройство для электростимуляции содержит корпус, внутри которого расположен электродвигатель и передаточный механизм, выполненный в виде кривошипа, установленного на валу редуктора, Кривошип соединен с массирующим элементом посредством регулирующей колодки с пазом. Регулирующая колодка закреплена на массирующем элементе, при этом массирующий элемент выполнен в виде сменных массажных насадок из диэлектрического материала. Кроме того, на наружной стороне регулирующей колодки нанесена градуировочная шкала. Новым, в отличие от прототипа, является то, что передаточный механизм выполнен в виде кривошипа, установленного на валу редуктора, а также то, что массирующий элемент выполнен в виде сменных массажных насадок, на каждой из которых имеется регулирующая колодка с пазом и градуировочной шкалой, размещенной на наружной стороне. Достижение заявляемого результата можно объяснить следующим. Кривошип обеспечивает круговое вращение вокруг оси. Колодка с пазом, в которой жестко фиксируется кривошип, позволяет благодаря калибрующей шкале точно регулировать диаметр немассируемой поверхности. Выполнение массирующего элемента в виде сменных массажных насадок различной величины и геометрической формы обеспечивает удобство массажа различных участков тела в здоровом состоянии и с учетом различных заболеваний. Описанные устройства, в т.ч. прототип, обеспечивают воздействие на кожу чужеродным полем благодаря току, генерируемому внутри устройств. Известно, что биологически активные точки (БАТ) обладают повышенной проводимостью. Во время заболевания она возрастает. При воздействии на БАТ сопротивление в ней постепенно возрастает. Однако известные устройства не позволяют учитывать те изменения, которые происходят в БАТ во время сеанса. В предлагаемом устройстве массажная насадка, выполненная из диэлектрического материала, вращается вокруг болезненного участка тела или БАТ. Как указано выше диаметр БАТ бывает различным и зависит от многих факторов. С помощью градуировочной шкалы обеспечивается больший или меньший диаметр круга, который описывает массажная насадка на теле пациента. Путем фиксации кривошипа в пазе регулирующей колодки регулируется диаметр немассируемого участка тела, который соответствует размеру болезненного участка. В процессе лечебного массажа площадь болезненного участка уменьшается; с учетом происходящих изменений кривошип устанавливается в пазе регулирующей колодки. При вращении массажной насадки вокруг центра угловая скорость периферийных участков больше, чем скорость участков близких к центру вращения, следовательно, на периферии возникает потенциал выше, чем в центре. Следовательно, возникает градиент напряженности, и при вращении массажной насадки слева направо возникающий ток течет вглубь точки как в воронку. Массаж играет вспомогательную роль как средство, вызывающее расслабление, при этом увеличивается проводимость ткани, резко усиливается эффект электротерапии и, как следствие, сокращается время сеанса. Известно, что при заболевании в пораженном участке тела скапливается избыточное количество положительных зарядов. Предлагаемая конструкция позволяет генерировать поток отрицательных зарядов, тем самым создавая электрическое равновесие на больном участке тела и нормализуя обменные процессы. При наступлении электрического равновесия вырабатываемый телом ток уменьшается, дальнейшее массирование не нужно, но вреда оно не принесет. Таким образом предлагаемая конструкция обеспечивает обратную связь между состоянием пациента и лечебным воздействием. На фиг.1 представлено устройство для электростимуляции, общий вид; на фиг.2 массажная насадка; на фиг.3 - регулирующая колодка (поперечный разрез); на фиг.4 регулирующая колодка (вид сверху). Устройство содержит корпус 1, внутри которого расположен электродвигатель 2 и редуктор 3, вал 4. На валу 4 расположен кривошип 5. Устройство содержит также гайку для крепления 6, массажную насадку 7, которая закреплена на кривошипе 5 с помощью регулирующей колодки 8. Кривошип 5 жестко крепится в пазе регулирующей колодки 8. Регулирующая колодка 8 с наружной стороны (со стороны паза) снабжена градуировочной шкалой 9. Устройство снабжено также электрическим кабелем 10, разъемом 11 и тумблером 12 для переключения скоростей, Устройство работает следующим образом. Пациент располагается в удобной позе, больной участок тела вытирается насухо или протирается спиртом. В зависимости от размера обрабатываемого участка тела и от характера заболевания выбирается необходимая массажная насадка 7, которая устанавливается в пазе регулирующей колодки 8. Диаметр немассируемого участка тела определяется по градуировочной шкале 9. Затем разъем 11 подключается к источнику электрического тока (не показан) и включается электродвигатель 2 с помощью тумблера 12. При вращении вала 4 электродвигателя 2 вращение передается массажной насадке 7 через редуктор 3 и кривошип 5. Пациент или массажист подносит устройство к массируемому участку тела наружной стороной массажной насадки и воздействует на выбранный участок тела. Частота вращения и время обработки тела назначается врачом и выбирается с помощью массажной насадки 7 (большего или меньшего размера), а также площади (диаметра) обрабатываемого участка тела. Длительность сеанса, в зависимости от характера заболевания и площади (диаметра) обрабатываемого участка тела 5 -15мин. При ухудшении скольжения массажной насадки 7 о тело сеанс прерывают, чтобы тело подсохло, а затем процедуру продолжают, чтобы суммарное время воздействия составляло 5 15мин в зависимости от частоты вращения и характера заболевания. При уменьшении болезненного участка уменьшается диаметр вращения насадки. Количество сеансов определяется врачом или массажистом и зависит от состояния пациента, общее количество сеансов от 1 до 10. При необходимости курс массажирования может быть повторен. При обработке биологически активных точек допустимо воздействие по одной минуте на каждую точку, однако в сумме время не должно превышать 5 - 10мин в зависимости от частоты вращения массажной насадки 7. Одна и та же биологически активная точка обрабатывается один раз в день. Изобретение просто в изготовлении. Опытная партия в количестве 10 штук была изготовлена заявителем. Предложенное устройство промышленно применимо и безопасно для пациентов, которые пожелают проводить массаж самостоятельно.
