Висівний апарат

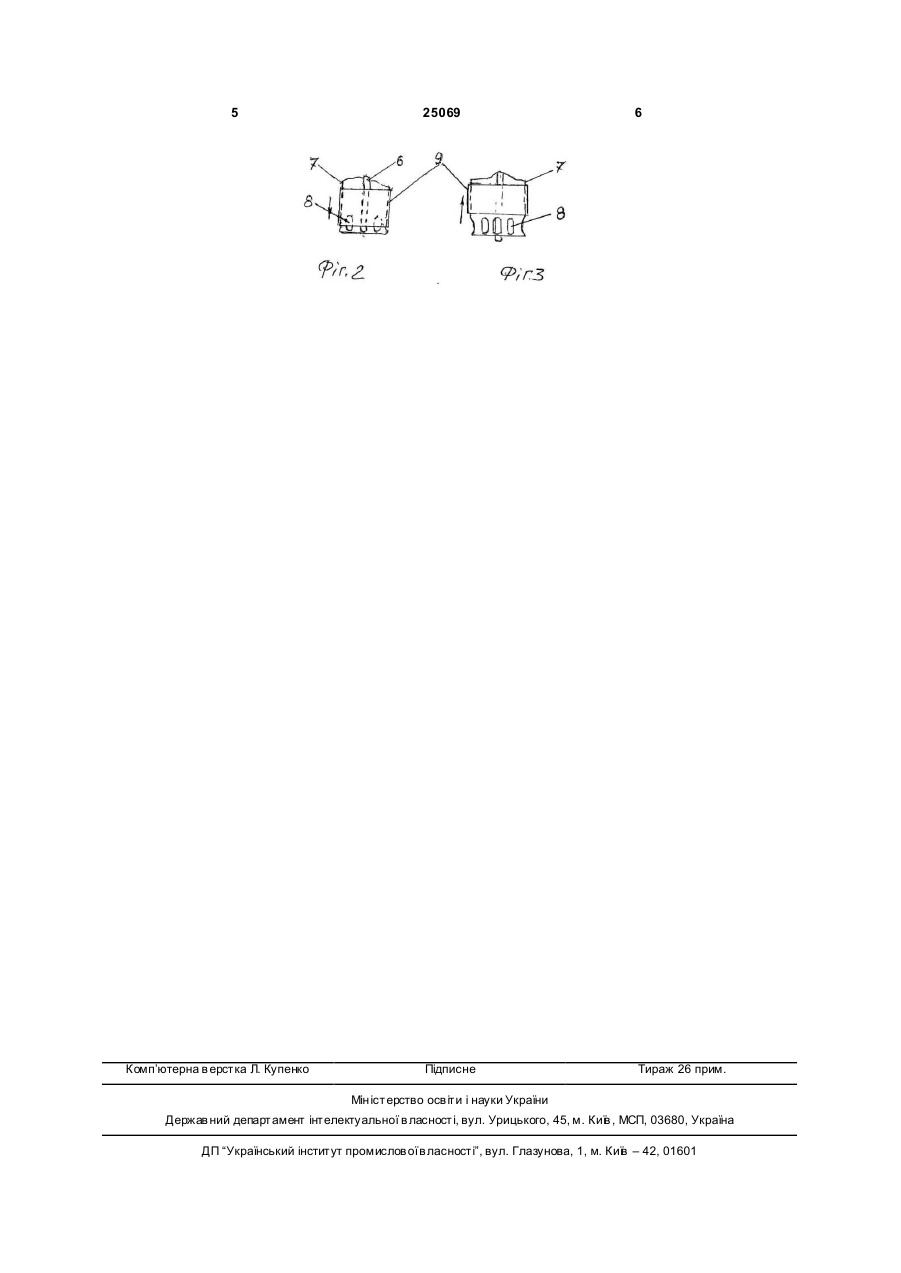

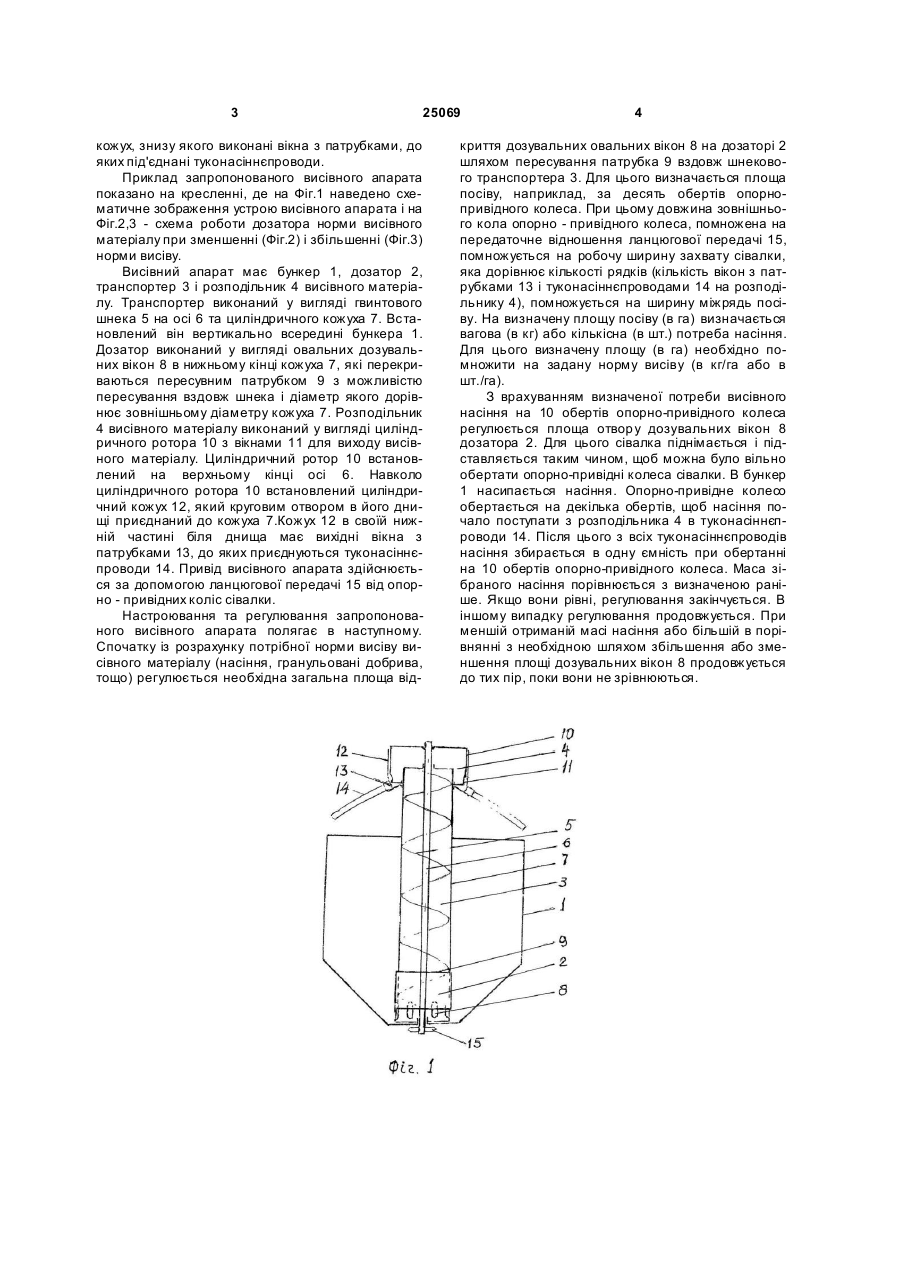

Висівний апарат, що має бункер, дозатор, транспортер і розподільник висівного матеріалу, який відрізняється тим, що транспортер виконаний у вигляді гвинтового шнека, вертикально вста 3 25069 кожух, знизу якого виконані вікна з патрубками, до яких під'єднані туконасіннєпроводи. Приклад запропонованого висівного апарата показано на кресленні, де на Фіг.1 наведено схематичне зображення устрою висівного апарата і на Фіг.2,3 - схема роботи дозатора норми висівного матеріалу при зменшенні (Фіг.2) і збільшенні (Фіг.3) норми висіву. Висівний апарат має бункер 1, дозатор 2, транспортер 3 і розподільник 4 висівного матеріалу. Транспортер виконаний у вигляді гвинтового шнека 5 на осі 6 та циліндричного кожуха 7. Встановлений він вертикально всередині бункера 1. Дозатор виконаний у вигляді овальних дозувальних вікон 8 в нижньому кінці кожуха 7, які перекриваються пересувним патрубком 9 з можливістю пересування вздовж шнека і діаметр якого дорівнює зовнішньому діаметру кожуха 7. Розподільник 4 висівного матеріалу виконаний у вигляді циліндричного ротора 10 з вікнами 11 для виходу висівного матеріалу. Циліндричний ротор 10 встановлений на верхньому кінці осі 6. Навколо циліндричного ротора 10 встановлений циліндричний кожух 12, який круговим отвором в його днищі приєднаний до кожуха 7.Кожух 12 в своїй нижній частині біля днища має вихідні вікна з патрубками 13, до яких приєднуються туконасіннєпроводи 14. Привід висівного апарата здійснюється за допомогою ланцюгової передачі 15 від опорно - привідних коліс сівалки. Настроювання та регулювання запропонованого висівного апарата полягає в наступному. Спочатку із розрахунку потрібної норми висіву висівного матеріалу (насіння, гранульовані добрива, тощо) регулюється необхідна загальна площа від 4 криття дозувальних овальних вікон 8 на дозаторі 2 шляхом пересування патрубка 9 вздовж шнекового транспортера 3. Для цього визначається площа посіву, наприклад, за десять обертів опорнопривідного колеса. При цьому довжина зовнішнього кола опорно - привідного колеса, помножена на передаточне відношення ланцюгової передачі 15, помножується на робочу ширину захвату сівалки, яка дорівнює кількості рядків (кількість вікон з патрубками 13 і туконасіннєпроводами 14 на розподільнику 4), помножується на ширину міжрядь посіву. На визначену площу посіву (в га) визначається вагова (в кг) або кількісна (в шт.) потреба насіння. Для цього визначену площу (в га) необхідно помножити на задану норму висіву (в кг/га або в шт./га). З врахуванням визначеної потреби висівного насіння на 10 обертів опорно-привідного колеса регулюється площа отвор у дозувальних вікон 8 дозатора 2. Для цього сівалка піднімається і підставляється таким чином, щоб можна було вільно обертати опорно-привідні колеса сівалки. В бункер 1 насипається насіння. Опорно-привідне колесо обертається на декілька обертів, щоб насіння почало поступати з розподільника 4 в туконасіннєпроводи 14. Після цього з всіх туконасіннєпроводів насіння збирається в одну ємність при обертанні на 10 обертів опорно-привідного колеса. Маса зібраного насіння порівнюється з визначеною раніше. Якщо вони рівні, регулювання закінчується. В іншому випадку регулювання продовжується. При меншій отриманій масі насіння або більшій в порівнянні з необхідною шляхом збільшення або зменшення площі дозувальних вікон 8 продовжується до тих пір, поки вони не зрівнюються. 5 Комп’ютерна в ерстка Л. Купенко 25069 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
