Висівний апарат

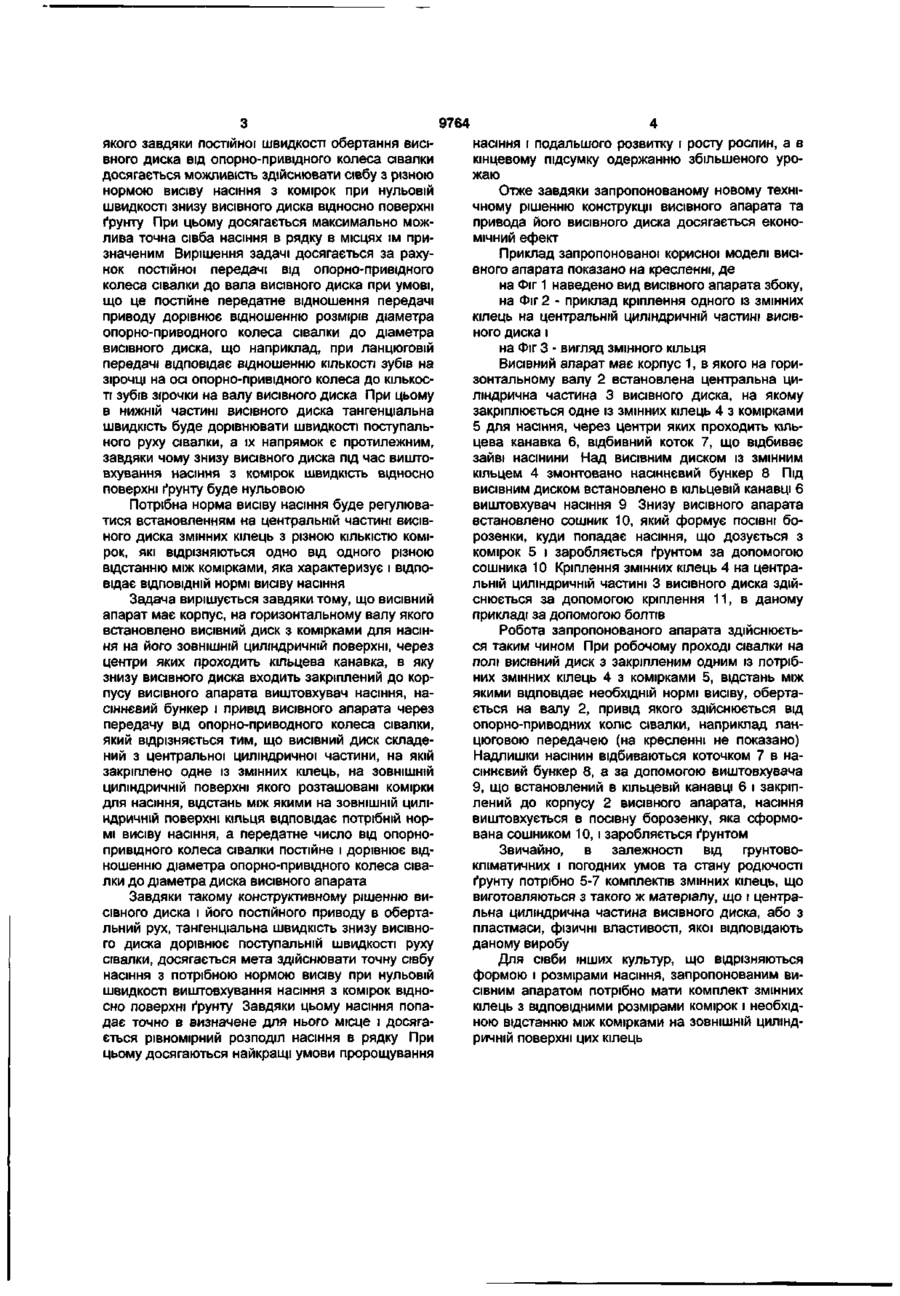

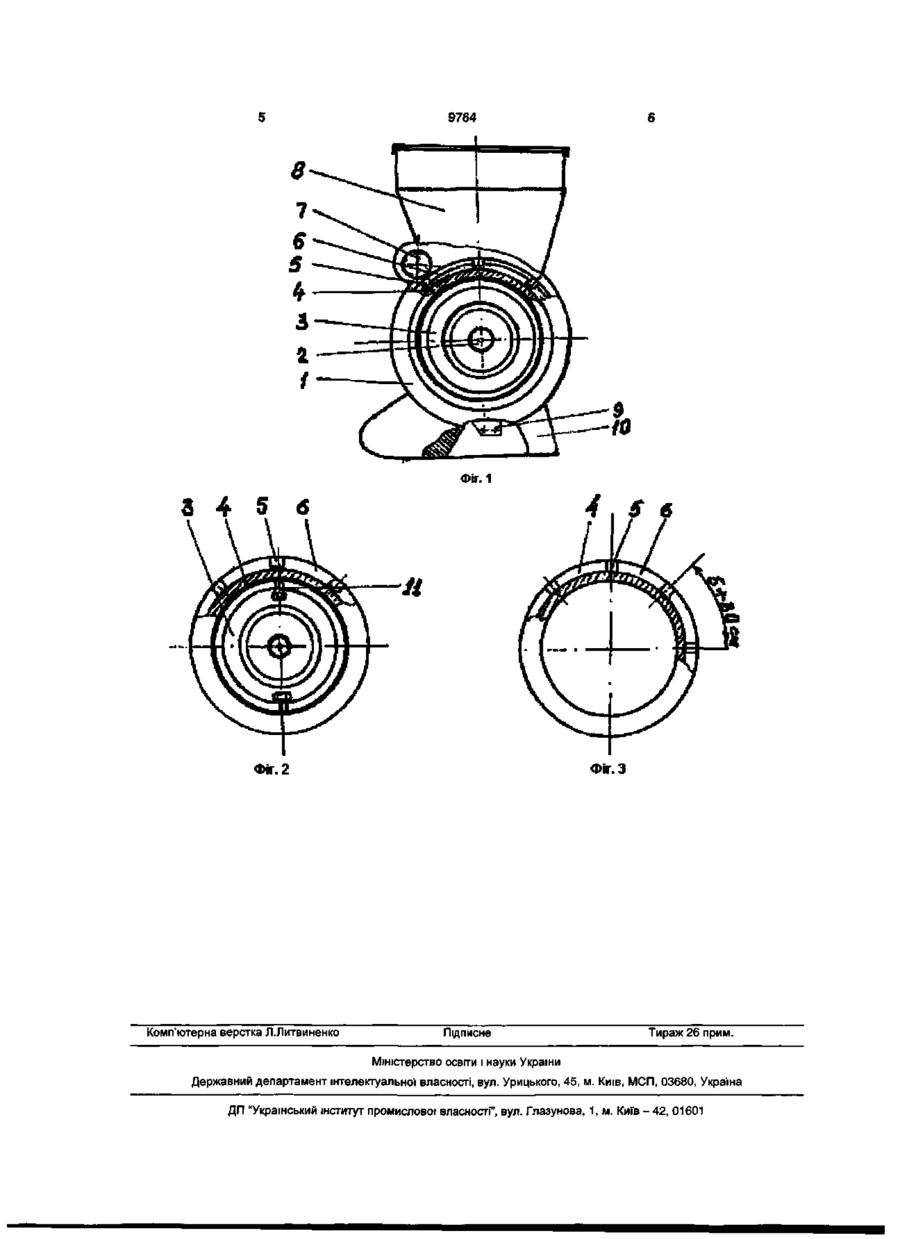

Висівний апарат, який має корпус, на горизонтальному валу якого встановлено висівний диск з комірками для насіння на його зовнішній циліндричній поверхні, через центри яких проходить кіль цева канавка, в яку знизу висівного диска входить закріплений до корпусу висівного апарата виштовхувач насіння, насіннєвий бункер і привід висівного апарата через передачу від опорно-привідного колеса сівалки, який відрізняється тим, що висівний диск складений з центральної циліндричної частини, на якій закріплено одне із змінних кілець, на зовнішній циліндричній поверхні якого розташовані комірки для насіння, відстань між якими на зовнішній циліндричній поверхні кільця відповідає потрібній нормі висіву насіння, а передатне число приводу вала висівного диска від опорнопривідного колеса сівалки постійне і дорівнює відношенню діаметра опорно-привідного колеса до діаметра диска висівного апарата. Корисна модель відноситься до сільськогосподарського машинобудування, зокрема до знарядь для сівби сільськогосподарських культур і може бути використана в фермерських господарствах. Відомі висівні апарати [А.с. №858605 СРСР МПК А01С7/04] призначені для точної сівби насіння просапних культур і мають корпус, на горизонтальному валу якого встановлено висівний диск з комірками для насіння на його зовнішній циліндричній поверхні, бункер для насіння, а привід висівного апарата має змінну передачу від опорнопривідного колеса сівалки. Для різних норм висіву насіння за допомогою коробки зміни передач забезпечується потрібна швидкість обертання висівного диска, за рахунок чого встановлюється необхідна норма висіву насіння. При цьому в більшості випадків тангенціальна швидкість обертання не співпадає з поступальною швидкістю руху сівалки. За рахунок такого неспівпадання ця швидкість обертання висівного диска буде більшою або меншою ніж поступальна швидкість руху сівалки. При цьому насіння при виштовхуванні з комірок буде знаходиться під дією інерційної сили, за рахунок чого насінини будуть відлітати на деяку відстань від місця, куди вони повинні висіватися. Як недолік використання цих висівних апаратів є порушення рівномірності розподілу насіння вздовж рядка, погіршуються умови пророщування та подальшого розвитку рослин і в кінцевому підсумку все це відображається на урожаї. Найкращим аналогом (прототипом) є відомий висівний апарат [А.с. №948313 МПК А01С7/04], який має корпус, на горизонтальному валу якого встановлено висівний диск з комірками для насіння на його зовнішній циліндричній поверхні, через центри яких проходить кільцева канавка, в яку знизу висівного диска входить закріплений до корпусу висівного апарата виштовхувач насіння, насіннєвий бункер і привід висівного апарата через змінну передачу від опорно-привідного колеса сівалки. Цей висівний апарат також має недолік, який полягає в тому, що для різних норм висіву насіння потрібно змінювати швидкість обертання висівного диска. При цьому тангенціальна швидкість руху насінин буде більшою або меншою ніж поступальна швидкість руху сівалки. При цьому насінини відлітають і відкочуються від визначеного місця їх висіву при точній сівбі. При цьому порушуються умови його пророщування і подальшого розвитку рослин, що в кінцевому підсумку впливає на зменшення урожаю. Задача корисної моделі є висівний апарат, в со т (0 О) 9764 якого завдяки постійної швидкості обертання висівного диска від опорно-привідного колеса сівалки досягається можливість здійснювати сівбу з різною нормою висіву насіння з комірок при нульовій швидкості знизу висівного диска відносно поверхні ґрунту При цьому досягається максимально можлива точна сівба насіння в рядку в місцях їм призначеним Вирішення задачі досягається за рахунок постійної передачі від опорно-привідного колеса сівалки до вала висівного диска при умові, що це постійне передатне відношення передачі приводу дорівнює відношенню розмірів діаметра опорно-приводного колеса сівалки до діаметра висівного диска, що наприклад, при ланцюговій передачі відповідає відношенню КІЛЬКОСТІ зубів на зірочці на осі опорно-привідного колеса до КІЛЬКОСТІ зубів зірочки на валу висівного диска При цьому в нижній частині висівного диска тангенціальна швидкість буде дорівнювати швидкості поступального руху сівалки, а їх напрямок є протилежним, завдяки чому знизу висівного диска під час виштовхування насіння з комірок швидкість відносно поверхні ґрунту буде нульовою Потрібна норма висіву насіння буде регулюватисявстановленням на центральній частині висівного диска змінних кілець з різною КІЛЬКІСТЮ комірок, які відрізняються одно від одного різною відстанню між комірками, яка характеризує і відповідає ВІДПОВІДНІЙ нормі висіву насіння Задача вирішується завдяки тому, що висівний апарат має корпус, на горизонтальному валу якого встановлено висівний диск з комірками для насіння на його ЗОВНІШНІЙ циліндричній поверхні, через центри яких проходить кільцева канавка, в яку знизу висівного диска входить закріплений до корпусу висівного апарата виштовхувач насіння, насіннєвий бункер і привід висівного апарата через передачу від опорно-приводного колеса сівалки, який відрізняється тим, що висівний диск складений з центральної циліндричної частини, на якій закріплено одне із змінних кілець, на ЗОВНІШНІЙ циліндричній поверхні якого розташовані комірки для насіння, відстань між якими на ЗОВНІШНІЙ циліндричній поверхні кільця відповідає потрібній нормі висіву насіння, а передатне число від опорнопривідного колеса сівалки постійне і дорівнює відношенню діаметра опорно-привідного колеса сівалки до діаметра диска висівного апарата Завдяки такому конструктивному рішенню висівного диска і його постійного приводу в обертальний рух, тангенціальна швидкість знизу висівного диска дорівнює поступальній швидкості руху сівалки, досягається мета здійснювати точну сівбу насіння з потрібною нормою висіву при нульовій швидкості виштовхування насіння з комірок відносно поверхні ґрунту Завдяки цьому насіння попадає точно в визначене для нього місце і досягається рівномірний розподіл насіння в рядку При цьому досягаються найкращі умови пророщування насіння і подальшого розвитку і росту рослин, а в кінцевому підсумку одержанню збільшеного урожаю Отже завдяки запропонованому новому технічному рішенню конструкції висівного апарата та привода його висівного диска досягається економічний ефект Приклад запропонованої корисної моделі висівного апарата показано на кресленні, де на Фіг 1 наведено вид висівного апарата збоку, на Фіг 2 - приклад кріплення одного із змінних кілець на центральній циліндричній частині висівного диска і на Фіг 3 - вигляд змінного кільця Висівний апарат має корпус 1, в якого на горизонтальному валу 2 встановлена центральна циліндрична частина 3 висівного диска, на якому закріплюється одне із змінних кілець 4 з комірками 5 для насіння, через центри яких проходить кільцева канавка 6, відбивний коток 7, що відбиває зайві насінини Над висівним диском із змінним кільцем 4 змонтовано насіннєвий бункер 8 Під висівним диском встановлено в кільцевій канавці 6 виштовхувач насіння 9 Знизу висівного апарата встановлено сошник 10, який формує ПОСІВНІ борозенки, куди попадає насіння, що дозується з комірок 5 і заробляється ґрунтом за допомогою сошника 10 Кріплення змінних кілець 4 на центральній циліндричній частині 3 висівного диска здійснюється за допомогою кріплення 11, в даному прикладі за допомогою болтів Робота запропонованого апарата здійснюється таким чином При робочому проході сівалки на полі висівний диск з закріпленим одним із потрібних змінних кілець 4 з комірками 5, відстань між якими відповідає необхідній нормі висіву, обертається на валу 2, привід якого здійснюється від опорно-приводних коліс сівалки, наприклад ланцюговою передачею (на кресленні не показано) Надлишки насінин відбиваються коточком 7 в насіннєвий бункер 8, а за допомогою виштовхувача 9, що встановлений в кільцевій канавці 6 і закріплений до корпусу 2 висівного апарата, насіння виштовхується в посівну борозенку, яка сформована сошником 10, і заробляється ґрунтом Звичайно, в залежності від грунтовокліматичних і погодних умов та стану родючості ґрунту потрібно 5-7 комплектів змінних кілець, що виготовляються з такого ж матеріалу, що і центральна циліндрична частина висівного диска, або з пластмаси, фізичні властивості, якої відповідають даному виробу Для сівби інших культур, що відрізняються формою і розмірами насіння, запропонованим висівним апаратом потрібно мати комплект змінних кілець з ВІДПОВІДНИМИ розмірами комірок і необхідною відстанню між комірками на ЗОВНІШНІЙ циліндричній поверхні цих кілець 9764 Фіг. 1 З 4 5 б 4 Фіг. З Фіг. 2 Комп'ютерна верстка Л.Литвиненко s б Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
