Пробійник отворів

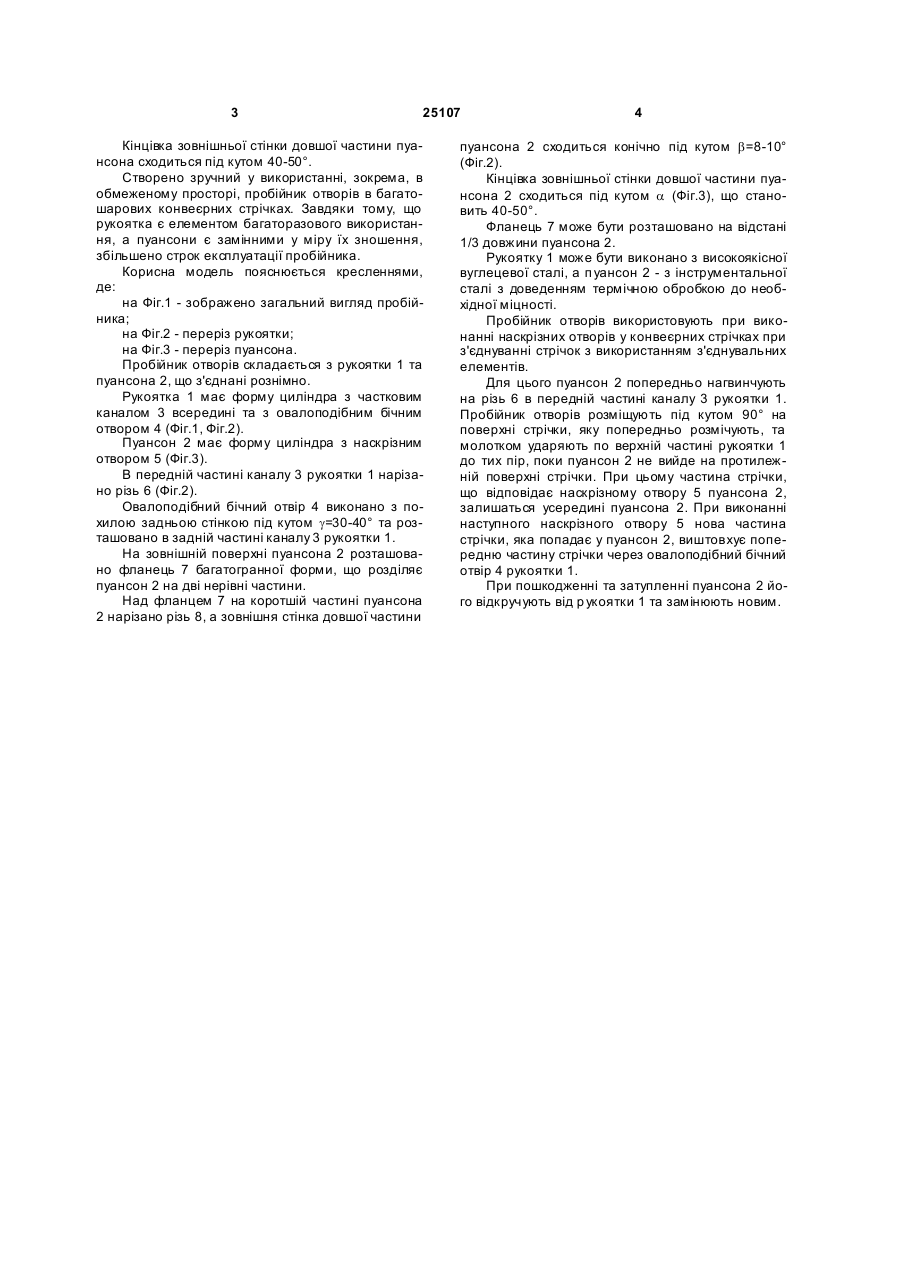

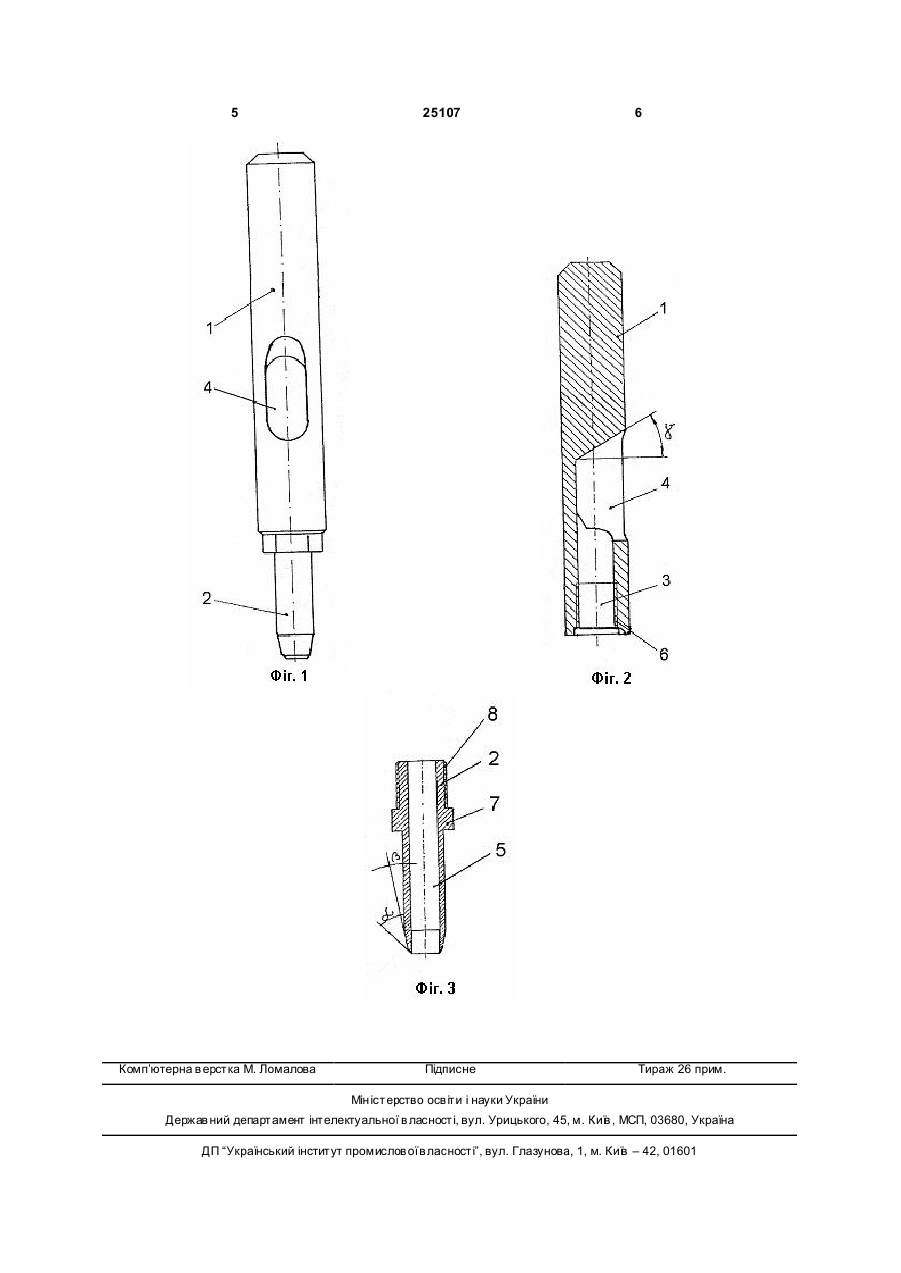

1. Пробійник отворів, що складається з рукоятки, яка має форму циліндра з частковим каналом всередині та з овалоподібним бічним отвором, і пуансона, що має форму циліндра з наскрізним отвором, який відрізняється тим, що рукоятка та пуансон з'єднані рознімно, в передній частині каналу рукоятки нарізано різь, а овалоподібний бічний отвір виконано з похилою задньою стінкою та розташовано в задній частині каналу рукоятки, на зовнішній поверхні пуансона розташовано фланець багатогранної форми, що розді 3 25107 Кінцівка зовнішньої стінки довшої частини пуансона сходиться під кутом 40-50°. Створено зручний у використанні, зокрема, в обмеженому просторі, пробійник отворів в багатошарових конвеєрних стрічках. Завдяки тому, що рукоятка є елементом багаторазового використання, а пуансони є замінними у міру їх зношення, збільшено строк експлуатації пробійника. Корисна модель пояснюється кресленнями, де: на Фіг.1 - зображено загальний вигляд пробійника; на Фіг.2 - переріз рукоятки; на Фіг.3 - переріз пуансона. Пробійник отворів складається з рукоятки 1 та пуансона 2, що з'єднані рознімно. Рукоятка 1 має форму циліндра з частковим каналом 3 всередині та з овалоподібним бічним отвором 4 (Фіг.1, Фіг.2). Пуансон 2 має форму циліндра з наскрізним отвором 5 (Фіг.3). В передній частині каналу 3 рукоятки 1 нарізано різь 6 (Фіг.2). Овалоподібний бічний отвір 4 виконано з похилою задньою стінкою під кутом g=30-40° та розташовано в задній частині каналу 3 рукоятки 1. На зовнішній поверхні пуансона 2 розташовано фланець 7 багатогранної форми, що розділяє пуансон 2 на дві нерівні частини. Над фланцем 7 на коротшій частині пуансона 2 нарізано різь 8, а зовнішня стінка довшої частини 4 пуансона 2 сходиться конічно під кутом b=8-10° (Фіг.2). Кінцівка зовнішньої стінки довшої частини пуансона 2 сходиться під кутом a (Фіг.3), що становить 40-50°. Фланець 7 може бути розташовано на відстані 1/3 довжини пуансона 2. Рукоятку 1 може бути виконано з високоякісної вуглецевої сталі, а п уансон 2 - з інструментальної сталі з доведенням термічною обробкою до необхідної міцності. Пробійник отворів використовують при виконанні наскрізних отворів у конвеєрних стрічках при з'єднуванні стрічок з використанням з'єднувальних елементів. Для цього пуансон 2 попередньо нагвинчують на різь 6 в передній частині каналу 3 рукоятки 1. Пробійник отворів розміщують під кутом 90° на поверхні стрічки, яку попередньо розмічують, та молотком ударяють по верхній частині рукоятки 1 до тих пір, поки пуансон 2 не вийде на протилежній поверхні стрічки. При цьому частина стрічки, що відповідає наскрізному отвору 5 пуансона 2, залишаться усередині пуансона 2. При виконанні наступного наскрізного отвору 5 нова частина стрічки, яка попадає у пуансон 2, виштовхує попередню частину стрічки через овалоподібний бічний отвір 4 рукоятки 1. При пошкодженні та затупленні пуансона 2 його відкручують від р укоятки 1 та замінюють новим. 5 Комп’ютерна в ерстка М. Ломалова 25107 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
