Стартер жевріючого розряду
Номер патенту: 25379
Опубліковано: 10.08.2007
Автори: Манойло Анатолій Володимирович, Шепілко Євген Володимирович, Саприка Олександр Вікторович, Намітоков Кемаль Кадирович, Кікнавелідзе Коба Бічікоєвич, Брезінський Володимир Георгійович
Формула / Реферат
1. Стартер жевріючого розряду, що містить герметизований балон, всередині якого розміщені рухомий електрод, виконаний з термобіметалу з феромагнітними властивостями, і нерухомий електрод, виконаний у вигляді електропровідного постійного магніта, який відрізняється тим, що поверхня постійного магніта, яка повернена до термобіметалевого електрода, збігається за формою з поверхнею термобіметалевого електрода.
2. Стартер за п. 1, який відрізняється тим, що дотичні поверхні електродів мають форму бічної поверхні циліндра, висота якого дорівнює ширині електродів.
Текст

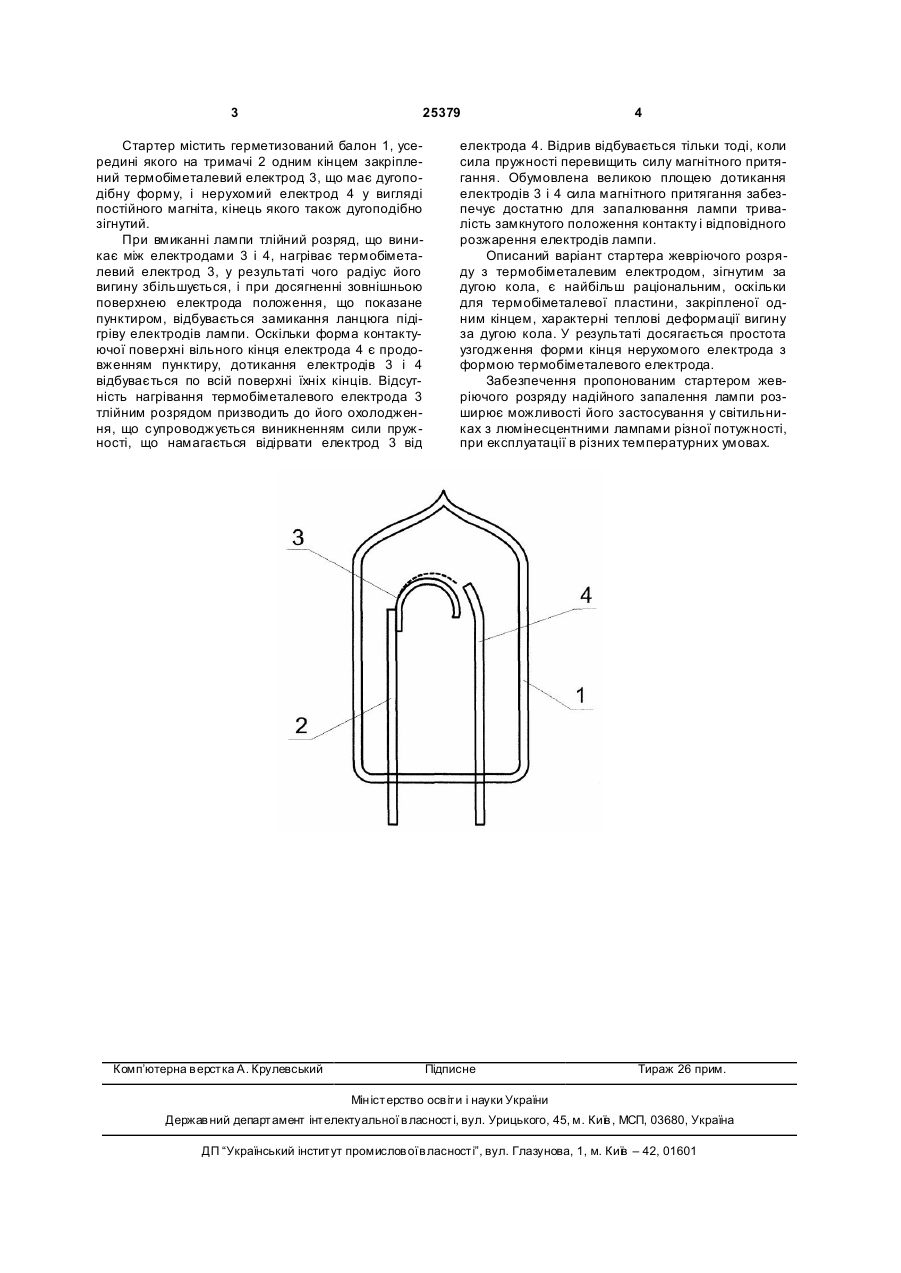

1. Стартер жевріючого розряду, що містить 3 25379 Стартер містить герметизований балон 1, усередині якого на тримачі 2 одним кінцем закріплений термобіметалевий електрод 3, що має дугоподібну форму, і нерухомий електрод 4 у вигляді постійного магніта, кінець якого також дугоподібно зігнутий. При вмиканні лампи тлійний розряд, що виникає між електродами 3 і 4, нагріває термобіметалевий електрод 3, у результаті чого радіус його вигину збільшується, і при досягненні зовнішньою поверхнею електрода положення, що показане пунктиром, відбувається замикання ланцюга підігріву електродів лампи. Оскільки форма контактуючої поверхні вільного кінця електрода 4 є продовженням пунктиру, дотикання електродів 3 і 4 відбувається по всій поверхні їхніх кінців. Відсутність нагрівання термобіметалевого електрода 3 тлійним розрядом призводить до його охолодження, що супроводжується виникненням сили пружності, що намагається відірвати електрод 3 від Комп’ютерна в ерстка А. Крулевський 4 електрода 4. Відрив відбувається тільки тоді, коли сила пружності перевищить силу магнітного притягання. Обумовлена великою площею дотикання електродів 3 і 4 сила магнітного притягання забезпечує достатню для запалювання лампи тривалість замкнутого положення контакту і відповідного розжарення електродів лампи. Описаний варіант стартера жевріючого розряду з термобіметалевим електродом, зігнутим за дугою кола, є найбільш раціональним, оскільки для термобіметалевої пластини, закріпленої одним кінцем, характерні теплові деформації вигину за дугою кола. У результаті досягається простота узгодження форми кінця нерухомого електрода з формою термобіметалевого електрода. Забезпечення пропонованим стартером жевріючого розряду надійного запалення лампи розширює можливості його застосування у світильниках з люмінесцентними лампами різної потужності, при експлуатації в різних температурних умовах. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюGlow discharge starter
Автори англійськоюBrezinskyi Volodymyr Heorhiiovych, Namitokov Kemal Kadyrovych, Shepilko Yevhen Volodymyrovych
Назва патенту російськоюСтартер тлеющего разряда
Автори російськоюБрезинский Владимир Георгиевич, Намитоков Кемаль Кадырович, Шепилко Евгений Владимирович
МПК / Мітки
МПК: H05B 41/16
Мітки: розряду, стартер, жевріючого
Код посилання
