Борона дискова комбінована
Номер патенту: 26056
Опубліковано: 27.08.2007
Автори: Пономар Микола Юрійович, Пономар Юрій Васильович, Датко Віктор Дмитрович, Дубровін Валерій Олександрович
Формула / Реферат
Борона дискова комбінована, що містить раму борони, приєднані до неї V- подібно передню та задню батареї дисків на осях, колінчату вісь з опорними колесами, гідроциліндр переведення борони в транспортне або робоче положення та механізм для її приєднання до енергетичного засобу, яка відрізняється тим, що за передньою батареєю дисків перед опорними колесами встановлені на рамці розпушувачі у два ряди на відстані між ними в шаховому порядку і таким чином, що найменша відстань (L0) між віссю передньої батареї дисків та найближчим носком розпушувача у напрямку руху складає L0 = 0,3...0,6 D, де L - відстань між носками розпушувачів суміжних рядів в напрямку руху, D - діаметр диска, до того ж, носки розпушувачів розміщують нижче опорної поверхні дисків на відстані Н = 0,1...0,5 D за вертикаллю у робочому положенні; при цьому рамка з розпушувачами обладнана додатковим гідроциліндром її підйому або опускання одночасно з гідроциліндром переведення борони в транспортне або робоче положення, відповідно; крім того, за задньою батареєю дисків до рами борони шарнірно й підпружинено приєднаний один або декілька пруткових котків-вирівнювачів на відстані між осями задньої батареї дисків і пруткового котка-вирівнювача
в напрямку руху.
Текст

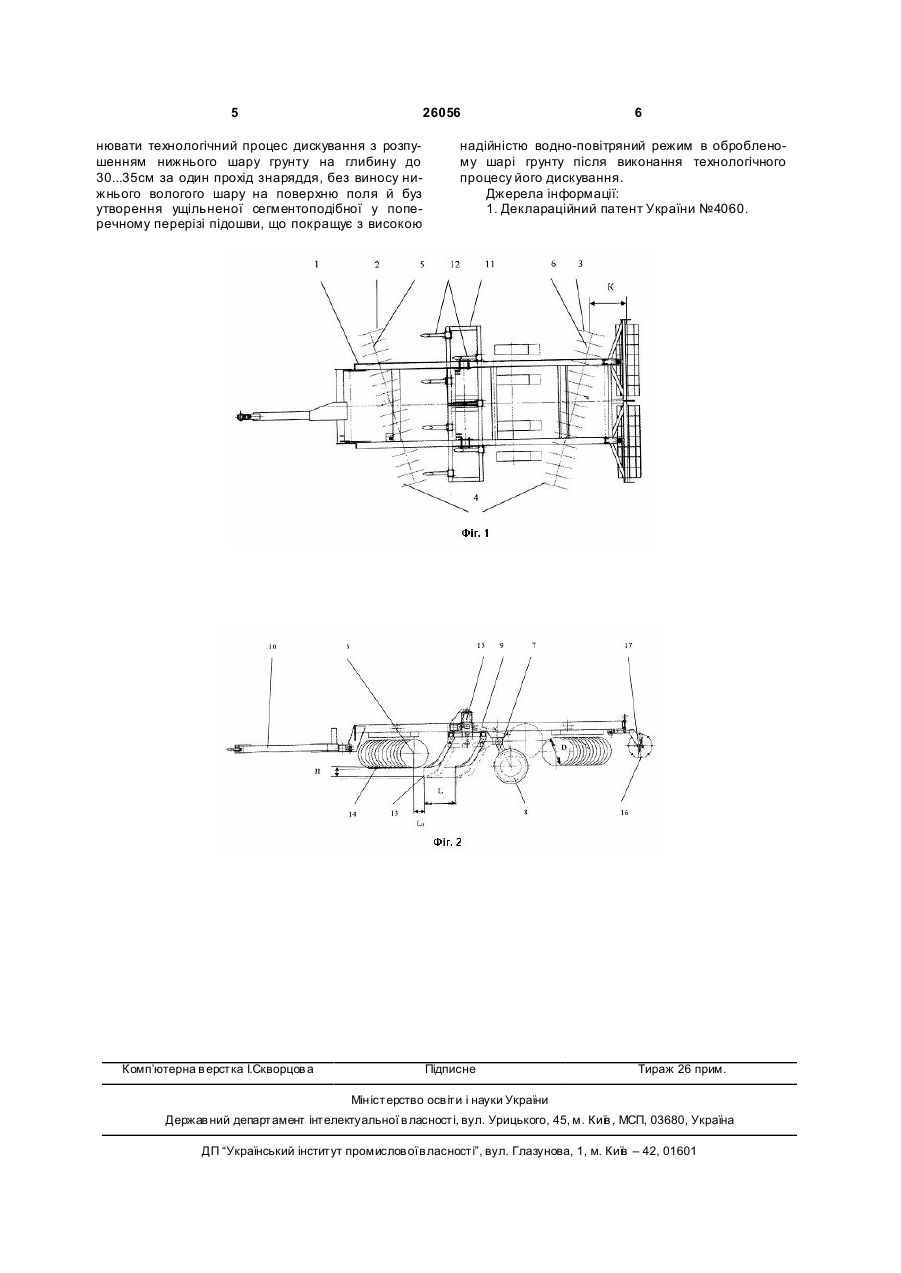

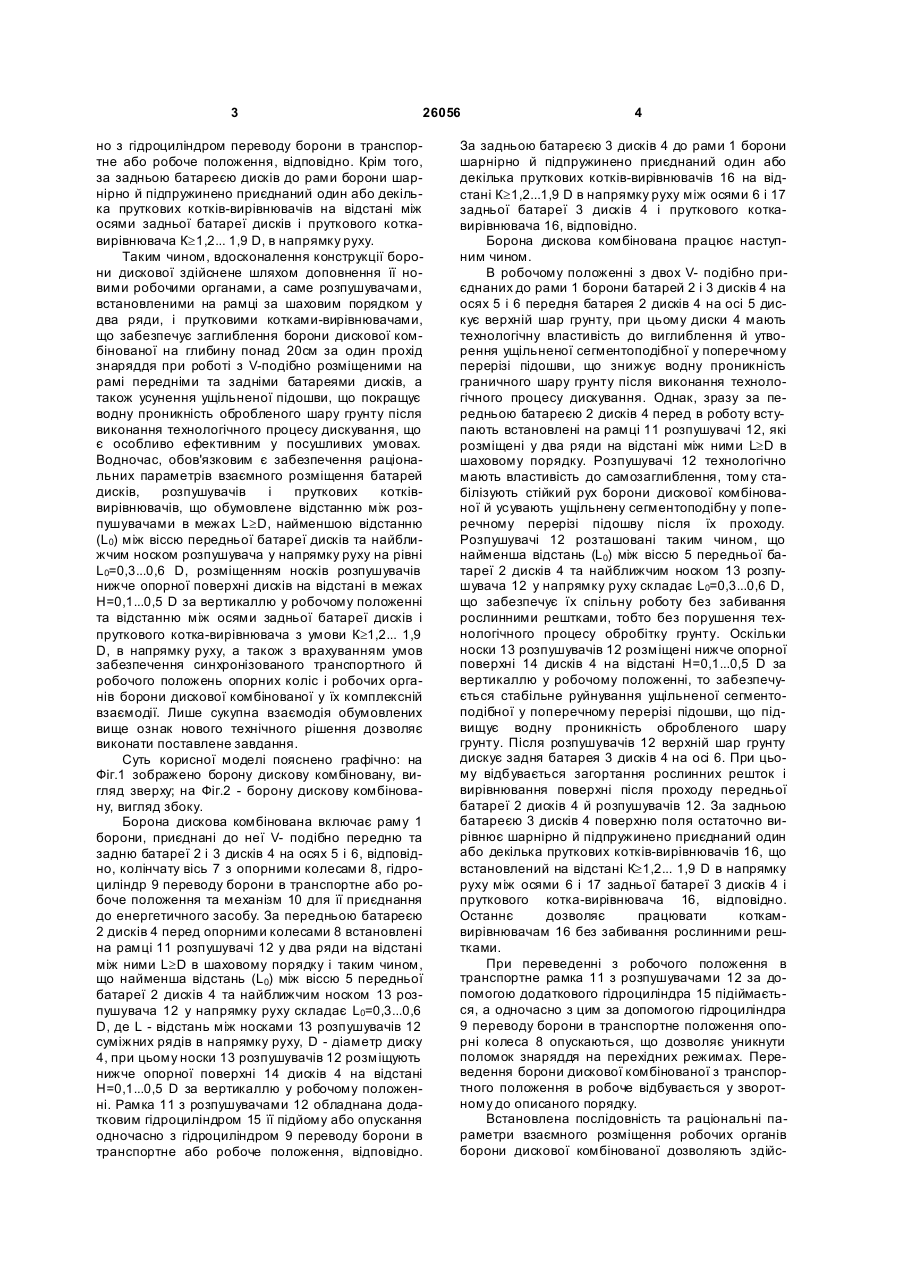

Борона дискова комбінована, що містить раму борони, приєднані до неї V- подібно передню та задню батареї дисків на осях, колінчату вісь з опорними колесами, гідроциліндр переведення борони в транспортне або робоче положення та механізм для її приєднання до енергетичного засобу, яка відрізняється тим, що за передньою батареєю дисків перед опорними колесами встановлені на рамці розпушувачі у два ряди на відстані між 3 26056 но з гідроциліндром переводу борони в транспортне або робоче положення, відповідно. Крім того, за задньою батареєю дисків до рами борони шарнірно й підпружинено приєднаний один або декілька пруткових котків-вирівнювачів на відстані між осями задньої батареї дисків і пруткового коткавирівнювача К³1,2... 1,9 D, в напрямку руху. Таким чином, вдосконалення конструкції борони дискової здійснене шляхом доповнення її новими робочими органами, а саме розпушувачами, встановленими на рамці за шаховим порядком у два ряди, і прутковими котками-вирівнювачами, що забезпечує заглиблення борони дискової комбінованої на глибину понад 20см за один прохід знаряддя при роботі з V-подібно розміщеними на рамі передніми та задніми батареями дисків, а також усунення ущільненої підошви, що покращує водну проникність обробленого шару грунту після виконання технологічного процесу дискування, що є особливо ефективним у посушливих умовах. Водночас, обов'язковим є забезпечення раціональних параметрів взаємного розміщення батарей дисків, розпушувачів і пруткових котківвирівнювачів, що обумовлене відстанню між розпушувачами в межах L³D, найменшою відстанню (L0) між віссю передньої батареї дисків та найближчим носком розпушувача у напрямку руху на рівні L0=0,3...0,6 D, розміщенням носків розпушувачів нижче опорної поверхні дисків на відстані в межах Н=0,1...0,5 D за вертикаллю у робочому положенні та відстанню між осями задньої батареї дисків і пруткового котка-вирівнювача з умови К³1,2... 1,9 D, в напрямку руху, а також з врахуванням умов забезпечення синхронізованого транспортного й робочого положень опорних коліс і робочих органів борони дискової комбінованої у їх комплексній взаємодії. Лише сукупна взаємодія обумовлених вище ознак нового технічного рішення дозволяє виконати поставлене завдання. Суть корисної моделі пояснено графічно: на Фіг.1 зображено борону дискову комбіновану, вигляд зверху; на Фіг.2 - борону дискову комбіновану, вигляд збоку. Борона дискова комбінована включає раму 1 борони, приєднані до неї V- подібно передню та задню батареї 2 і 3 дисків 4 на осях 5 і 6, відповідно, колінчату вісь 7 з опорними колесами 8, гідроциліндр 9 переводу борони в транспортне або робоче положення та механізм 10 для її приєднання до енергетичного засобу. За передньою батареєю 2 дисків 4 перед опорними колесами 8 встановлені на рамці 11 розпушувачі 12 у два ряди на відстані між ними L³D в шаховому порядку і таким чином, що найменша відстань (L0) між віссю 5 передньої батареї 2 дисків 4 та найближчим носком 13 розпушувача 12 у напрямку руху складає L0=0,3...0,6 D, де L - відстань між носками 13 розпушувачів 12 суміжних рядів в напрямку руху, D - діаметр диску 4, при цьому носки 13 розпушувачів 12 розміщують нижче опорної поверхні 14 дисків 4 на відстані Н=0,1...0,5 D за вертикаллю у робочому положенні. Рамка 11 з розпушувачами 12 обладнана додатковим гідроциліндром 15 її підйому або опускання одночасно з гідроциліндром 9 переводу борони в транспортне або робоче положення, відповідно. 4 За задньою батареєю 3 дисків 4 до рами 1 борони шарнірно й підпружинено приєднаний один або декілька пруткових котків-вирівнювачів 16 на відстані К³1,2...1,9 D в напрямку руху між осями 6 і 17 задньої батареї 3 дисків 4 і пруткового коткавирівнювача 16, відповідно. Борона дискова комбінована працює наступним чином. В робочому положенні з двох V- подібно приєднаних до рами 1 борони батарей 2 і 3 дисків 4 на осях 5 і 6 передня батарея 2 дисків 4 на осі 5 дискує верхній шар грунту, при цьому диски 4 мають технологічну властивість до виглиблення й утворення ущільненої сегментоподібної у поперечному перерізі підошви, що знижує водну проникність граничного шару грунту після виконання технологічного процесу дискування. Однак, зразу за передньою батареєю 2 дисків 4 перед в роботу вступають встановлені на рамці 11 розпушувачі 12, які розміщені у два ряди на відстані між ними L³D в шаховому порядку. Розпушувачі 12 технологічно мають властивість до самозаглиблення, тому стабілізують стійкий рух борони дискової комбінованої й усувають ущільнену сегментоподібну у поперечному перерізі підошву після їх проходу. Розпушувачі 12 розташовані таким чином, що найменша відстань (L0) між віссю 5 передньої батареї 2 дисків 4 та найближчим носком 13 розпушувача 12 у напрямку руху складає L0=0,3...0,6 D, що забезпечує їх спільну роботу без забивання рослинними рештками, тобто без порушення технологічного процесу обробітку грунту. Оскільки носки 13 розпушувачів 12 розміщені нижче опорної поверхні 14 дисків 4 на відстані Н=0,1...0,5 D за вертикаллю у робочому положенні, то забезпечується стабільне руйнування ущільненої сегментоподібної у поперечному перерізі підошви, що підвищує водну проникність обробленого шару грунту. Після розпушувачів 12 верхній шар грунту дискує задня батарея 3 дисків 4 на осі 6. При цьому відбувається загортання рослинних решток і вирівнювання поверхні після проходу передньої батареї 2 дисків 4 й розпушувачів 12. За задньою батареєю 3 дисків 4 поверхню поля остаточно вирівнює шарнірно й підпружинено приєднаний один або декілька пруткових котків-вирівнювачів 16, що встановлений на відстані К³1,2... 1,9 D в напрямку руху між осями 6 і 17 задньої батареї 3 дисків 4 і пруткового котка-вирівнювача 16, відповідно. Останнє дозволяє працювати коткамвирівнювачам 16 без забивання рослинними рештками. При переведенні з робочого положення в транспортне рамка 11 з розпушувачами 12 за допомогою додаткового гідроциліндра 15 підіймається, а одночасно з цим за допомогою гідроциліндра 9 переводу борони в транспортне положення опорні колеса 8 опускаються, що дозволяє уникнути поломок знаряддя на перехідних режимах. Переведення борони дискової комбінованої з транспортного положення в робоче відбувається у зворотному до описаного порядку. Встановлена послідовність та раціональні параметри взаємного розміщення робочих органів борони дискової комбінованої дозволяють здійс 5 26056 нювати технологічний процес дискування з розпушенням нижнього шару грунту на глибину до 30...35см за один прохід знаряддя, без виносу нижнього вологого шару на поверхню поля й буз утворення ущільненої сегментоподібної у поперечному перерізі підошви, що покращує з високою Комп’ютерна в ерстка І.Скворцов а 6 надійністю водно-повітряний режим в обробленому шарі грунту після виконання технологічного процесу його дискування. Джерела інформації: 1. Деклараційний патент України №4060. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCombined disk harrow
Автори англійськоюPonomar Yurii Vasyliovych, Dubrovin Valerii Oleksandroych, Dubrovin Valerii Oleksandrovych, Dubrovin Valerii Oleksandrovych, Datko Viktor Dmytrovych, Ponomar Mykola Yuriyovych
Назва патенту російськоюБорона дисковая комбинированная
Автори російськоюПономарь Юрий Васильевич, Дубровин Валерий Александрович, Датко Виктор Дмитриевич, Пономарь Николай Юрьеович
МПК / Мітки
МПК: A01B 7/00
Мітки: дискова, борона, комбінована
