Технологічний клин

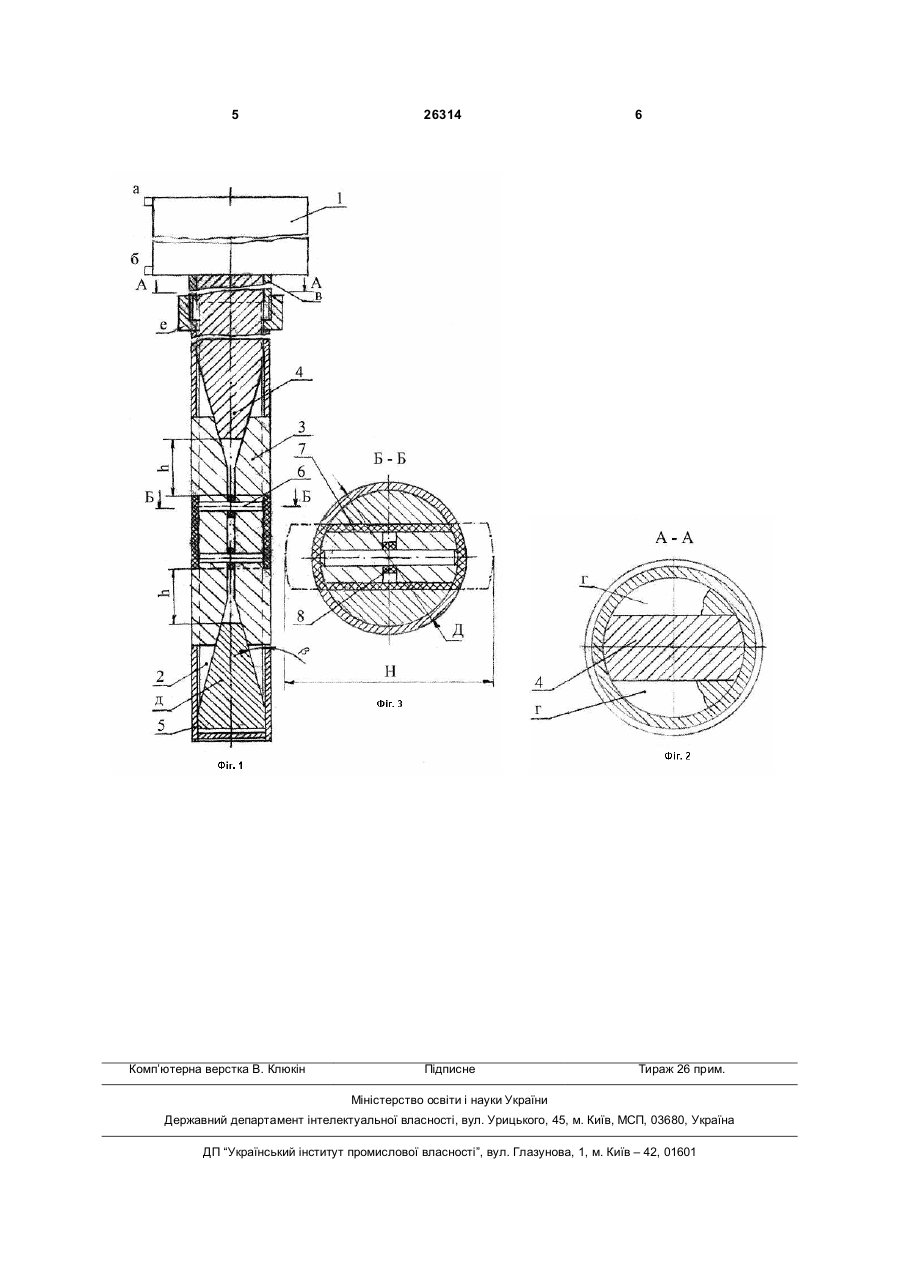

Технологічний клин, який містить гідроциліндр, привідні клини і розсувні елементи, який відрізняється тим, що один з привідних клинів твердо скріплюється зі штоковою кришкою гідроциліндра тягою із двох боковин сегментного перерізу, між якими розміщуються розсувні елементи прямокутного перерізу, а другий привідний клин твердо скріплюється з поршнем гідроциліндра штовхачем прямокутного перерізу, також розміщеним між боковинами тяги, причому тяга, штовхач і розсувні елементи розміщуються в кожусі з вікнами для виходу розсувних елементів. (19) (21) u200705772 (22) 24.05.2007 (24) 10.09.2007 (46) 10.09.2007, Бюл. №14, 2007р. (72) Шевченко Олексій Васильович, Недєльський Олександр Григорович, Скотаренко Анатолій Григорович, Макарець Антон Антонович, Рибак Володимир Іванович, Кривонос Олександр Миколайович (73) Шевченко Олексій Васильович, Недєльський Олександр Григорович, Скотаренко Анатолій Григорович, Макарець Антон Антонович, Рибак Володимир Іванович, Кривонос Олександр Миколайович 3 рожнини циліндра, штокова порожнина має максимальний об’єм. Опишемо роботу пристрою в заздалегідь пробуренім шпурі. Пристрій вставляється в шпур так, щоб розсувні елементи були спрямовані на найменший опір породи. При цьому кожух 5 повинен виступати за межі шпура на випадок витягування пристрою зі шпура. Робота пристрою починається з подачі робочої рідини в поршневу порожнину гідроциліндра через штуцер «а» і з'єднанні штокової порожнини зі зливом робочої рідини через штуцер «б». При нерухомому гідроциліндрі тяга 2 і штовкач 4 рухаються одне проти другого, витискуючи клинами розсувні елементи 3 до їх упору в стінку шпура. З цієї миті при деформації стінки шпура циліндр починає віддалятися від шпура (і кожуха), забезпечуючи роботу тяги 2, а поршень рухається в напрямку шпура, забезпечуючи роботу штовхача 4. При проектуванні пристрою хід поршня в циліндрі вибирається рівним сумі ходів тяги і штовхача (2h). При подачі робочої рідини в зворотному напрямку пристрій приходить в початковий стан, розсувні елемнти повертаються в початкове положення пружним бандажом 7. Сила гідроциліндра визначається за формулою F = Fp tg(b + bтр. ) де Fp - руйнуюча сила; b - кут клина (див. Фіг.1); 26314 4 b тр. - кут тертя тертьових поверхонь. Хід поршня визначається за формулою hp = Н - D / tg b , де Н - D - максимальний хід розсувних елементів (див. Фіг.1). Коефіцієнт підсилення пристрою Кп = 1 / tg( b + b тр), Практично доцільно b = 4°, практично можливо b тр = 3° і Кп= 1/tg(4°+3°) = 8.13. Діаметр поршня Dп = 4F / prh, де h - коефіцієнт корисної дії гідроциліндра (втратами на тертя між тягою, штовхачем і кожухом знехтуємо, зважаючи на їх малість), р - тиск робочої рідини. Джерела інформації: 1. Авторское свидетельство СССР №1752850 «Способ направленного раскола монолитных объектов», кл. 5Е21С37/04, опубл. БИ №29, 26.11.86. 2. Авторское свидетельство СССР №1726764 «Рабочий орган для разрушения горних пород», кл. 5Е21С37/02, опубл. БИ29, 02.04.90. 3. Авторское свидетельство СССР №1740662 «Рабочий орган для раскола монолитных объектов», кл. 5Е21С37/02, опубл. БИ №22, 12.06.90. 4. Н.Г.Кю, А.М.Фрейдин, О.И. Чернов, «Добыча блочного камня методом флюидоразрыва горных пород», Горный журнал, №3, 2001 г., с. 71. 5. Авторское свидетельство СССР №1752949 «Устройство для разрушения горных пород», кл. 5Е21С37/02, опубл. БИ №29, 04.12.89 (прототип). 5 Комп’ютерна верстка В. Клюкін 26314 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
