Спосіб одержання комплексних рідких і порошкоподібних кормових добавок

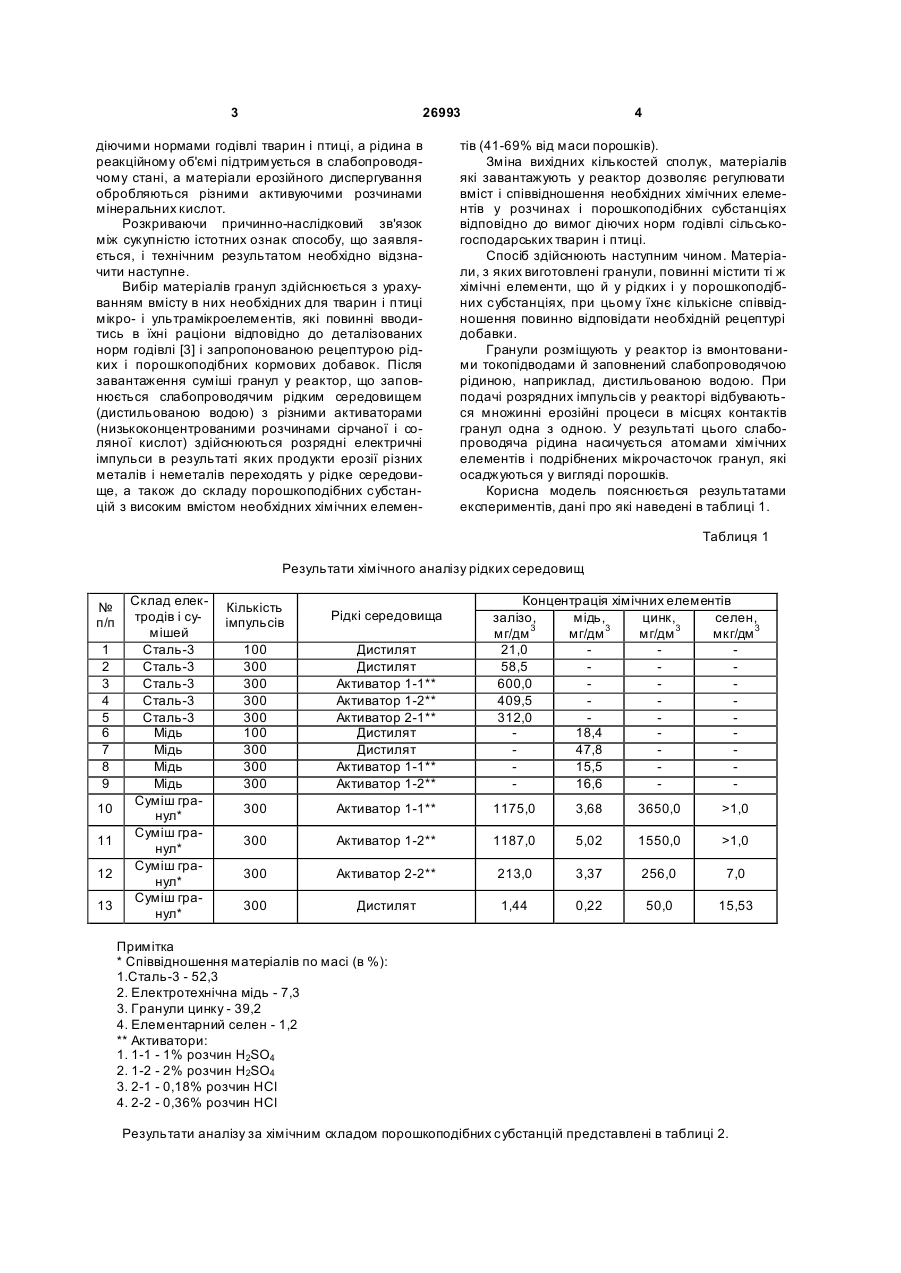

1. Спосіб одержання комплексних рідких і порошкоподібних кормових добавок, що включає завантаження металевих гранул у реактор і подачу розрядних імпульсів від джерела живлення, який відрізняється тим, що в реактор завантажуються гранули різних металів і неметалів з рідким середовищем у пропорціях, які відповідають діючим нормам годівлі тварин і птиці. 2. Спосіб за п. 1, який відрізняється тим, що в реактор камери одночасно вводяться активатори низькоконцентровані розчини мінеральних кислот. (19) (21) u200706675 (22) 14.06.2007 (24) 10.10.2007 (46) 10.10.2007, Бюл. № 16, 2007 р. (72) Гиль Михайло Іванович, Коваленко Віталій Петрович, Цуканов Віктор Тихонович, Юлевич Олена Іванівна, Дехтяр Юрій Франкович, Швець Іван Сафронович, Жекул Василій Григорович, Поклонов Сергій Георгійович (73) МИКОЛАЇВСЬКИЙ ДЕРЖАВНИЙ АГРАРНИЙ УНІВЕРСИТЕТ, ХЕРСОНСЬКИЙ ДЕРЖАВНИЙ АГРАРНИЙ УНІВЕРСИТЕТ 3 26993 діючими нормами годівлі тварин і птиці, а рідина в реакційному об'ємі підтримується в слабопроводячому стані, а матеріали ерозійного диспергування обробляються різними активуючими розчинами мінеральних кислот. Розкриваючи причинно-наслідковий зв'язок між сукупністю істотних ознак способу, що заявляється, і технічним результатом необхідно відзначити наступне. Вибір матеріалів гранул здійснюється з урахуванням вмісту в них необхідних для тварин і птиці мікро- і ультрамікроелементів, які повинні вводитись в їхні раціони відповідно до деталізованих норм годівлі [3] і запропонованою рецептурою рідких і порошкоподібних кормових добавок. Після завантаження суміші гранул у реактор, що заповнюється слабопроводячим рідким середовищем (дистильованою водою) з різними активаторами (низькоконцентрованими розчинами сірчаної і соляної кислот) здійснюються розрядні електричні імпульси в результаті яких продукти ерозії різних металів і неметалів переходять у рідке середовище, а також до складу порошкоподібних субстанцій з високим вмістом необхідних хімічних елемен 4 тів (41-69% від маси порошків). Зміна вихідних кількостей сполук, матеріалів які завантажують у реактор дозволяє регулювати вміст і співвідношення необхідних хімічних елементів у розчинах і порошкоподібних субстанціях відповідно до вимог діючих норм годівлі сільськогосподарських тварин і птиці. Спосіб здійснюють наступним чином. Матеріали, з яких виготовлені гранули, повинні містити ті ж хімічні елементи, що й у рідких і у порошкоподібних субстанціях, при цьому їхнє кількісне співвідношення повинно відповідати необхідній рецептурі добавки. Гранули розміщують у реактор із вмонтованими токопідводами й заповнений слабопроводячою рідиною, наприклад, дистильованою водою. При подачі розрядних імпульсів у реакторі відбуваються множинні ерозійні процеси в місцях контактів гранул одна з одною. У результаті цього слабопроводяча рідина насичується атомами хімічних елементів і подрібнених мікрочасточок гранул, які осаджуються у вигляді порошків. Корисна модель пояснюється результатами експериментів, дані про які наведені в таблиці 1. Таблиця 1 Результати хімічного аналізу рідких середовищ № п/п 1 2 3 4 5 6 7 8 9 10 11 12 13 Склад електродів і сумішей Сталь-3 Сталь-3 Сталь-3 Сталь-3 Сталь-3 Мідь Мідь Мідь Мідь Суміш гранул* Суміш гранул* Суміш гранул* Суміш гранул* Кількість імпульсів Рідкі середовища 100 300 300 300 300 100 300 300 300 Дистилят Дистилят Активатор 1-1** Активатор 1-2** Активатор 2-1** Дистилят Дистилят Активатор 1-1** Активатор 1-2** Концентрація хімічних елементів залізо, мідь, цинк, селен, мг/дм 3 мг/дм 3 мг/дм 3 мкг/дм 3 21,0 58,5 600,0 409,5 312,0 18,4 47,8 15,5 16,6 300 Активатор 1-1** 1175,0 3,68 3650,0 >1,0 300 Активатор 1-2** 1187,0 5,02 1550,0 >1,0 300 Активатор 2-2** 213,0 3,37 256,0 7,0 300 Дистилят 1,44 0,22 50,0 15,53 Примітка * Співвідношення матеріалів по масі (в %): 1.Сталь-3 - 52,3 2. Електротехнічна мідь - 7,3 3. Гранули цинку - 39,2 4. Елементарний селен - 1,2 ** Активатори: 1. 1-1 - 1% розчин H2SO4 2. 1-2 - 2% розчин H2SO4 3. 2-1 - 0,18% розчин НСl 4. 2-2 - 0,36% розчин НСl Результати аналізу за хімічним складом порошкоподібних субстанцій представлені в таблиці 2. 5 26993 6 Таблиця 2 Хімічний склад порошкоподібних субстанцій № п/п Склад електродів і сумішей Рідкі середовища 1 10 13 19 Електрод-Сталь-3 Суміш гранул Суміш гранул Суміш гранул Дистилят Активатор 1-1 Дистилят Попередня обробка активатором 2-1 Експерименти проводилися при наступних параметрах установки: напруга джерела - 30кВ, ємність конденсаторної батареї - 2мкФ, енергія в імпульсі - 900Дж, кількість імпульсів - 100-300. На першому етапі оцінювалася ефективність насичення розчинів хімічними елементами за схемою, запропонованій в аналогу. Для цього проводилися електричні розряди з електродами, виготовленими зі сталі марки Ст-3 і міді. З даних, наведених у таблиці 1, слідує, що при електричних розрядах у дистильованій воді з використанням електрода зі сталі марки 3 при 100 імпульсах концентрація заліза в отриманому середовищі склала 21мг/дм 3 а при 300 імпульсах (дослід 2) 58,5мг/дм 3 або в 2,8 рази більше. При використанні цього ж електрода й активаторів 1-1, 1-2 і 2-1 концентрація заліза в рідкому середовищі склала 600, 409,5 і 312,0мг/дм 3, що вище ніж у досліді 2 в 10, 7 і 5 рази. При використанні мідного електрода при 100 імпульсах концентрація міді в дистильованій воді склала 18,4мг/дм 3, а при 300 імпульсах 47,8мг/дм 3, що вище в 2,6 рази. Використання ж активаторів 1-1 і 1-2 не зробило стимулюючої дії на підвищення концентрації міді в розчині. По всій ймовірності низька концентрація соляної й сірчаної кислот не забезпечує підвищення концентрації міді в рідких розчинах. Вибір же в якості активаторів цих мінеральних кислот обумовлений найбільш прийнятним використанням відповідних солей, які утворяться, в організмі тварин. Підвищення інтенсивності ерозії різних матері Комп’ютерна в ерстка А. Крулевський Концентрація хімічних елементів, % Fe Сu Zn Se 56,98 37,34 10,75 6,32 33,38 5,04 31,23 0,0012 38,35 3,51 27,62 0,0010 алів за рахунок використання сконструйованого реактора з використанням активаторів 1-1, 1-2, 2-2 приводить до істотного збільшення концентрації заліза (досліди 10, 11) в 20 разів у порівнянні з дослідом 1. Встановлені в цих дослідах значні концентрації в рідких середовищах цинку, що складають 1550-3650мг/дм 3. Слід зазначити, що використання активатора 2-2 при електричних розрядах у реакторі забезпечує підвищення концентрації селену до 7мкг/дм 3, а при попередній обробці суміші гранул активатором 2-2 з наступним промиванням дистильованою водою - до 15,53мкг/дм 3 (досліди 12 і 13). Дані таблиці 2 свідчать про те, що при обробці суміші гранул були отримані порошкоподібні субстрати, які містять велику концентрацію необхідних для тварин і птиці хімічних елементів - від 54,4% до 69,5% (Fe, Cu, Zn і Se). Розроблений спосіб дає можливість програмовано одержувати різні концентровані розчини й дрібнодисперсні порошкоподібні субстанції, які є джерелами необхідних хімічних елементів - металів і неметалів, для тварин і птиці. Використані джерела: 1. Деклараційний патент №3313, МПК 7 А23К 1/10, А23К 1/14, А23К 1/175. Опубл. 15.11.2004, Бюл. №11. 2. А.с. СРСР №1722692. МПК 5 В22F 9/14, В23Н 1/00. Опубл. 30.03.92. Бюл. №12, с.66. 3. Калашников А.П. и др. Нормы и рационы кормления сельскохозяйственных животных. М., Агропромиздат, 1985 - 352с. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
