Циклонна плавильна камера

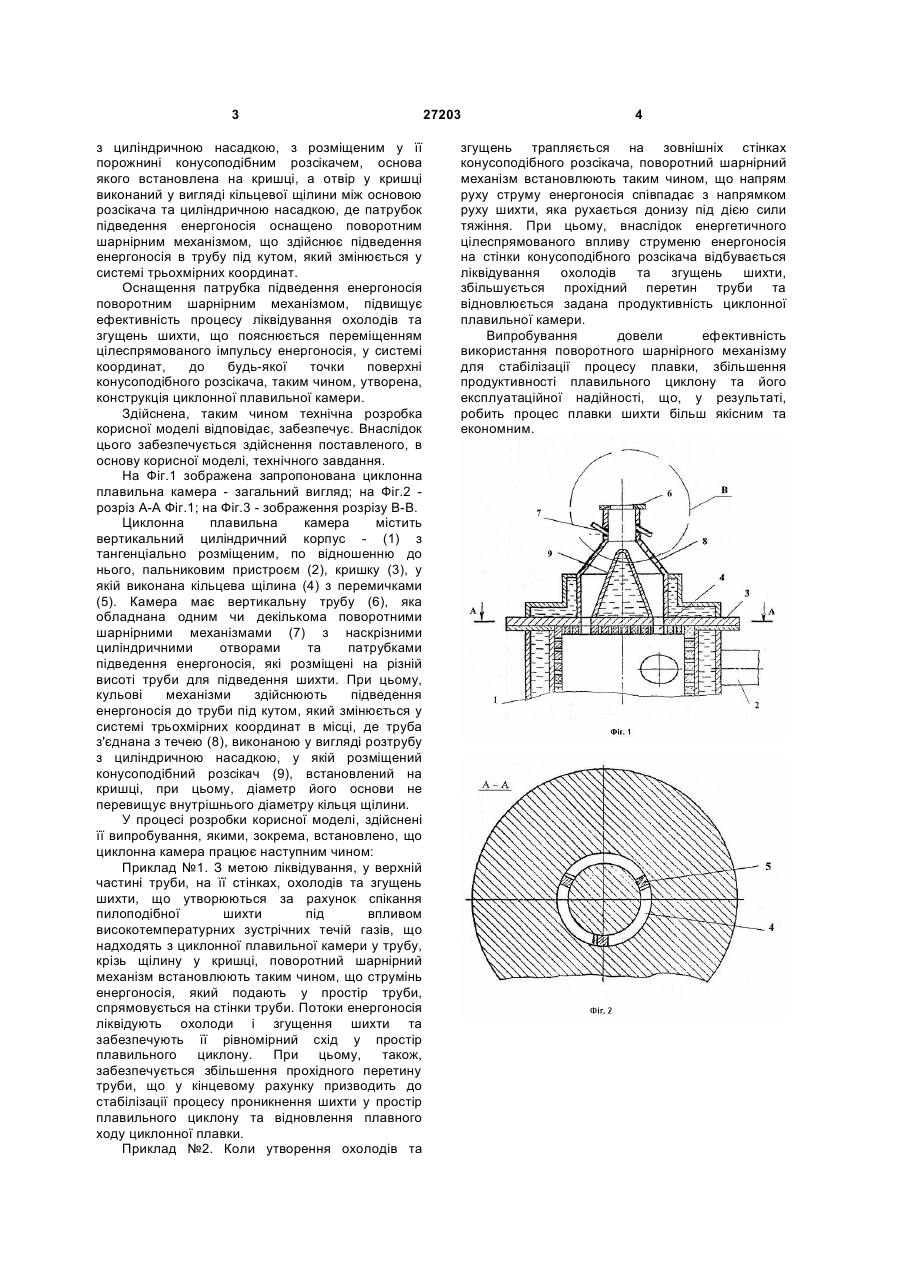

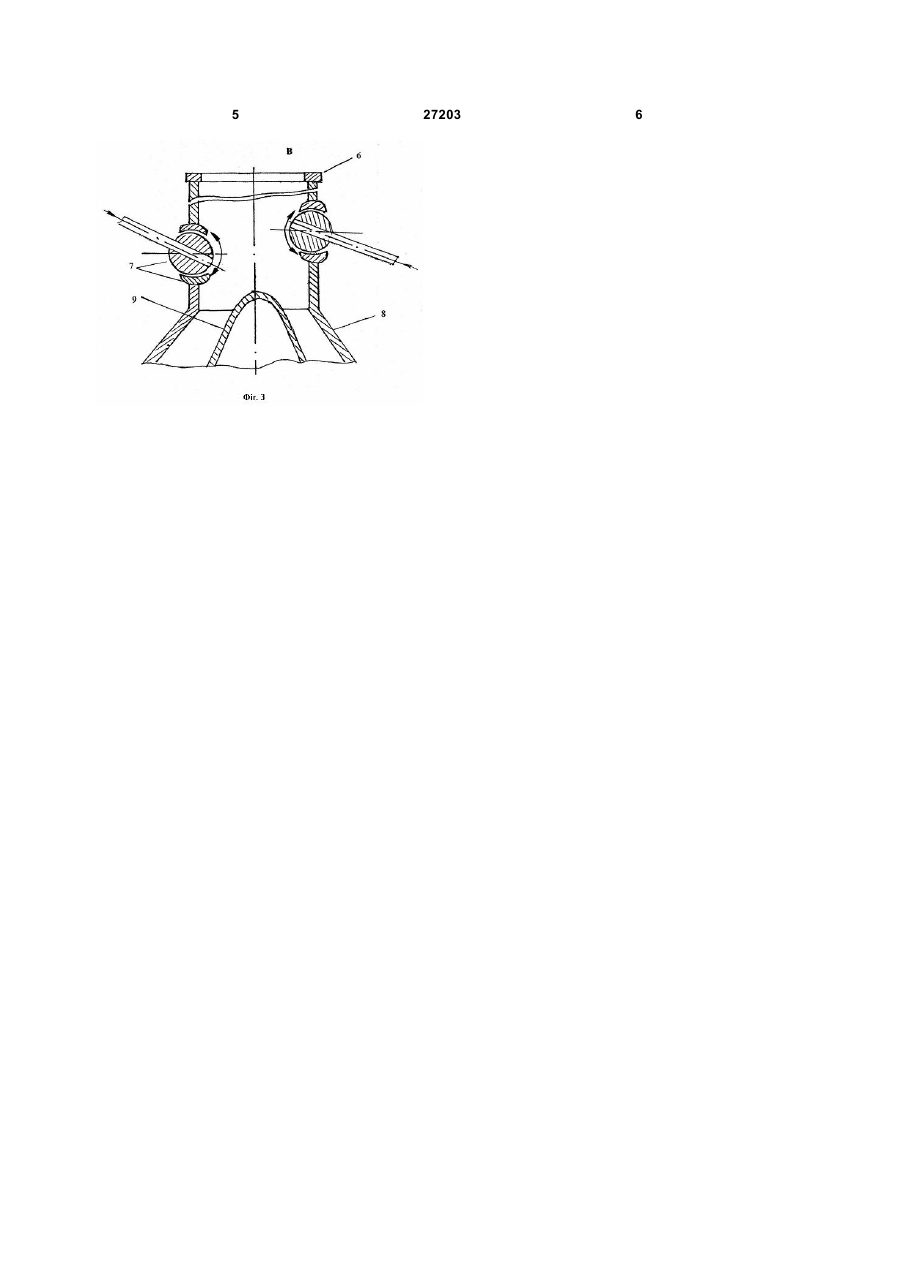

Циклонна плавильна камера, що містить вертикальний циліндричний корпус з тангенціально розміщеним, по відношенню до нього, пальниковим пристроєм, кришку з отвором для подачі шихти в камеру, трубу для подачі 3 з циліндричною насадкою, з розміщеним у її порожнині конусоподібним розсікачем, основа якого встановлена на кришці, а отвір у кришці виконаний у вигляді кільцевої щілини між основою розсікача та циліндричною насадкою, де патрубок підведення енергоносія оснащено поворотним шарнірним механізмом, що здійснює підведення енергоносія в трубу під кутом, який змінюється у системі трьохмірних координат. Оснащення патрубка підведення енергоносія поворотним шарнірним механізмом, підвищує ефективність процесу ліквідування охолодів та згущень шихти, що пояснюється переміщенням цілеспрямованого імпульсу енергоносія, у системі координат, до будь-якої точки поверхні конусоподібного розсікача, таким чином, утворена, конструкція циклонної плавильної камери. Здійснена, таким чином технічна розробка корисної моделі відповідає, забезпечує. Внаслідок цього забезпечується здійснення поставленого, в основу корисної моделі, технічного завдання. На Фіг.1 зображена запропонована циклонна плавильна камера - загальний вигляд; на Фіг.2 розріз А-А Фіг.1; на Фіг.3 - зображення розрізу В-В. Циклонна плавильна камера містить вертикальний циліндричний корпус - (1) з тангенціально розміщеним, по відношенню до нього, пальниковим пристроєм (2), кришку (3), у якій виконана кільцева щілина (4) з перемичками (5). Камера має вертикальну трубу (6), яка обладнана одним чи декількома поворотними шарнірними механізмами (7) з наскрізними циліндричними отворами та патрубками підведення енергоносія, які розміщені на різній висоті труби для підведення шихти. При цьому, кульові механізми здійснюють підведення енергоносія до труби під кутом, який змінюється у системі трьохмірних координат в місці, де труба з'єднана з течею (8), виконаною у вигляді розтрубу з циліндричною насадкою, у якій розміщений конусоподібний розсікач (9), встановлений на кришці, при цьому, діаметр його основи не перевищує внутрішнього діаметру кільця щілини. У процесі розробки корисної моделі, здійснені її випробування, якими, зокрема, встановлено, що циклонна камера працює наступним чином: Приклад №1. З метою ліквідування, у верхній частині труби, на її стінках, охолодів та згущень шихти, що утворюються за рахунок спікання пилоподібної шихти під впливом високотемпературних зустрічних течій газів, що надходять з циклонної плавильної камери у трубу, крізь щілину у кришці, поворотний шарнірний механізм встановлюють таким чином, що струмінь енергоносія, який подають у простір труби, спрямовується на стінки труби. Потоки енергоносія ліквідують охолоди і згущення шихти та забезпечують її рівномірний схід у простір плавильного циклону. При цьому, також, забезпечується збільшення прохідного перетину труби, що у кінцевому рахунку призводить до стабілізації процесу проникнення шихти у простір плавильного циклону та відновлення плавного ходу циклонної плавки. Приклад №2. Коли утворення охолодів та 27203 4 згущень трапляється на зовнішніх стінках конусоподібного розсікача, поворотний шарнірний механізм встановлюють таким чином, що напрям руху струму енергоносія співпадає з напрямком руху шихти, яка рухається донизу під дією сили тяжіння. При цьому, внаслідок енергетичного цілеспрямованого впливу струменю енергоносія на стінки конусоподібного розсікача відбувається ліквідування охолодів та згущень шихти, збільшується прохідний перетин труби та відновлюється задана продуктивність циклонної плавильної камери. Випробування довели ефективність використання поворотного шарнірного механізму для стабілізації процесу плавки, збільшення продуктивності плавильного циклону та його експлуатаційної надійності, що, у результаті, робить процес плавки шихти більш якісним та економним. 5 27203 6
