Електропровідний клей-розплав

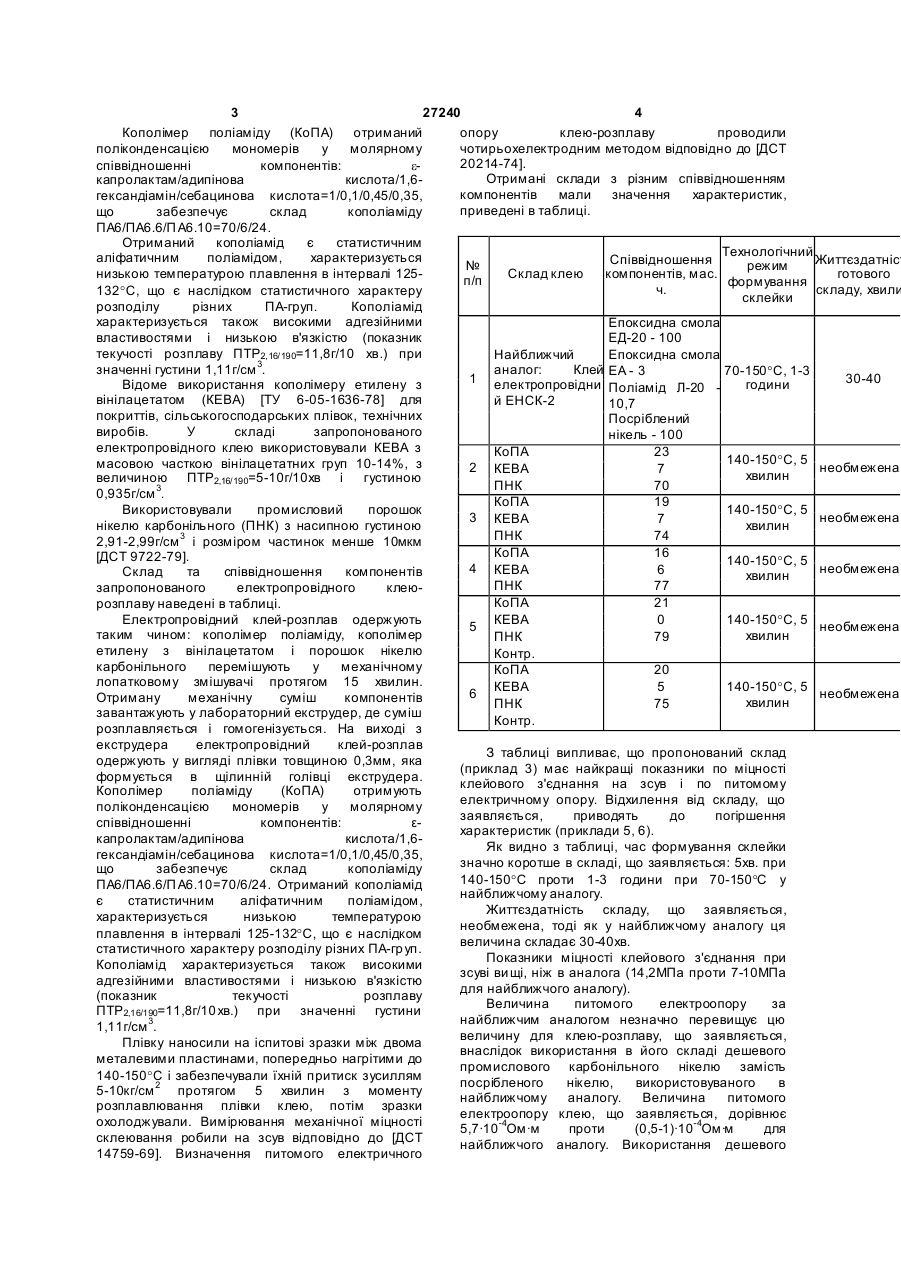

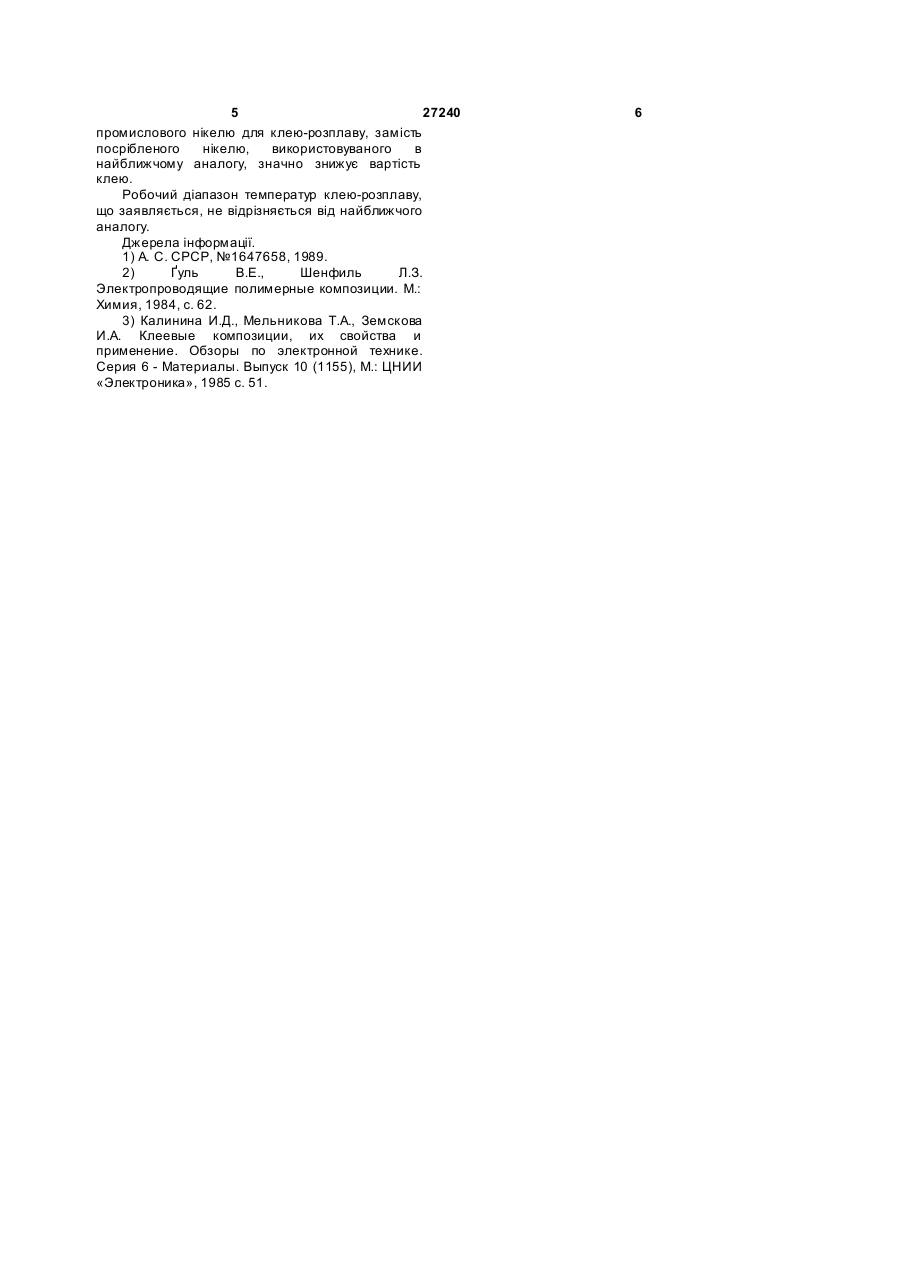

1. Електропровідний клей-розплав на основі полімерного зв'язуючого і струмопровідного наповнювача, який відрізняється тим, що він як зв'язуюче містить кополімер поліаміду, кополімер етилену з вінілацетатом, як струмопровідний 3 27240 4 Кополімер поліаміду (КоПА) отриманий опору клею-розплаву проводили поліконденсацією мономерів у молярному чотирьохелектродним методом відповідно до [ДСТ 20214-74]. співвідношенні компонентів: eОтримані склади з різним співвідношенням капролактам/адипінова кислота/1,6компонентів мали значення характеристик, гександіамін/себацинова кислота=1/0,1/0,45/0,35, приведені в таблиці. що забезпечує склад кополіаміду ПА6/ПА6.6/П А6.10=70/6/24. Отриманий кополіамід є статистичним Технологічний аліфатичним поліамідом, характеризується Співвідношення Життєздатніст № режим низькою температурою плавлення в інтервалі 125Склад клею компонентів, мас. готового п/п формування ч. складу, хвили 132°С, що є наслідком статистичного характеру склейки розподілу різних ПА-груп. Кополіамід характеризується також високими адгезійними Епоксидна смола властивостями і низькою в'язкістю (показник ЕД-20 - 100 текучості розплаву ПТР2,16/190=11,8г/10 хв.) при Найближчий Епоксидна смола значенні густини 1,11г/см 3. аналог: Клей ЕА - 3 70-150°С, 1-3 1 електропровідни 30-40 Відоме використання кополімеру етилену з години Поліамід Л-20 вінілацетатом (КЕВА) [ТУ 6-05-1636-78] для й ЕНСК-2 10,7 покриттів, сільськогосподарських плівок, технічних Посріблений виробів. У складі запропонованого нікель - 100 електропровідного клею використовували КЕВА з КоПА 23 140-150°С, 5 масовою часткою вінілацетатних груп 10-14%, з 2 КЕВА необмежена 7 хвилин величиною ПТР2,16/190=5-10г/10хв і густиною ПНК 70 3 0,935г/см . КоПА 19 Використовували промисловий порошок 140-150°С, 5 3 КЕВА необмежена 7 нікелю карбонільного (ПНК) з насипною густиною хвилин 3 ПНК 74 2,91-2,99г/см і розміром частинок менше 10мкм КоПА 16 [ДСТ 9722-79]. 140-150°С, 5 4 КЕВА необмежена 6 Склад та співвідношення компонентів хвилин ПНК 77 запропонованого електропровідного клеюКоПА 21 розплаву наведені в таблиці. Електропровідний клей-розплав одержують КЕВА 0 140-150°С, 5 необмежена 5 таким чином: кополімер поліаміду, кополімер хвилин ПНК 79 етилену з вінілацетатом і порошок нікелю Контр. карбонільного перемішують у механічному КоПА 20 лопатковому змішувачі протягом 15 хвилин. КЕВА 5 140-150°С, 5 необмежена 6 Отриману механічну суміш компонентів хвилин ПНК 75 завантажують у лабораторний екструдер, де суміш Контр. розплавляється і гомогенізується. На виході з екструдера електропровідний клей-розплав З таблиці випливає, що пропонований склад одержують у вигляді плівки товщиною 0,3мм, яка (приклад 3) має найкращі показники по міцності формується в щілинній голівці екструдера. клейового з'єднання на зсув і по питомому Кополімер поліаміду (КоПА) отримують електричному опору. Відхилення від складу, що поліконденсацією мономерів у молярному заявляється, приводять до погіршення співвідношенні компонентів: εхарактеристик (приклади 5, 6). капролактам/адипінова кислота/1,6Як видно з таблиці, час формування склейки гександіамін/себацинова кислота=1/0,1/0,45/0,35, значно коротше в складі, що заявляється: 5хв. при що забезпечує склад кополіаміду 140-150°С проти 1-3 години при 70-150°С у ПА6/ПА6.6/П А6.10=70/6/24. Отриманий кополіамід найближчому аналогу. є статистичним аліфатичним поліамідом, Життєздатність складу, що заявляється, характеризується низькою температурою необмежена, тоді як у найближчому аналогу ця плавлення в інтервалі 125-132°С, що є наслідком величина складає 30-40хв. статистичного характеру розподілу різних ПА-гр уп. Показники міцності клейового з'єднання при Кополіамід характеризується також високими зсуві ви щі, ніж в аналога (14,2МПа проти 7-10МПа адгезійними властивостями і низькою в'язкістю для найближчого аналогу). (показник текучості розплаву Величина питомого електроопору за ПТР2,16/190=11,8г/10 хв.) при значенні густини 3 найближчим аналогом незначно перевищує цю 1,11г/см . величину для клею-розплаву, що заявляється, Плівку наносили на іспитові зразки між двома внаслідок використання в його складі дешевого металевими пластинами, попередньо нагрітими до промислового карбонільного нікелю замість 140-150°С і забезпечували їхній притиск зусиллям посрібленого нікелю, використовуваного в 2 5-10кг/см протягом 5 хвилин з моменту найближчому аналогу. Величина питомого розплавлювання плівки клею, потім зразки електроопору клею, що заявляється, дорівнює охолоджували. Вимірювання механічної міцності 5,7·10-4Ом·м проти (0,5-1)·10-4Ом·м для склеювання робили на зсув відповідно до [ДСТ найближчого аналогу. Використання дешевого 14759-69]. Визначення питомого електричного 5 27240 промислового нікелю для клею-розплаву, замість посрібленого нікелю, використовуваного в найближчому аналогу, значно знижує вартість клею. Робочий діапазон температур клею-розплаву, що заявляється, не відрізняється від найближчого аналогу. Джерела інформації. 1) А. С. СРСР, №1647658, 1989. 2) Ґуль В.Е., Шенфиль Л.З. Электропроводящие полимерные композиции. М.: Химия, 1984, с. 62. 3) Калинина И.Д., Мельникова Т.А., Земскова И.А. Клеевые композиции, их свойства и применение. Обзоры по электронной технике. Серия 6 - Материалы. Выпуск 10 (1155), М.: ЦНИИ «Электроника», 1985 с. 51. 6
