Екструдер

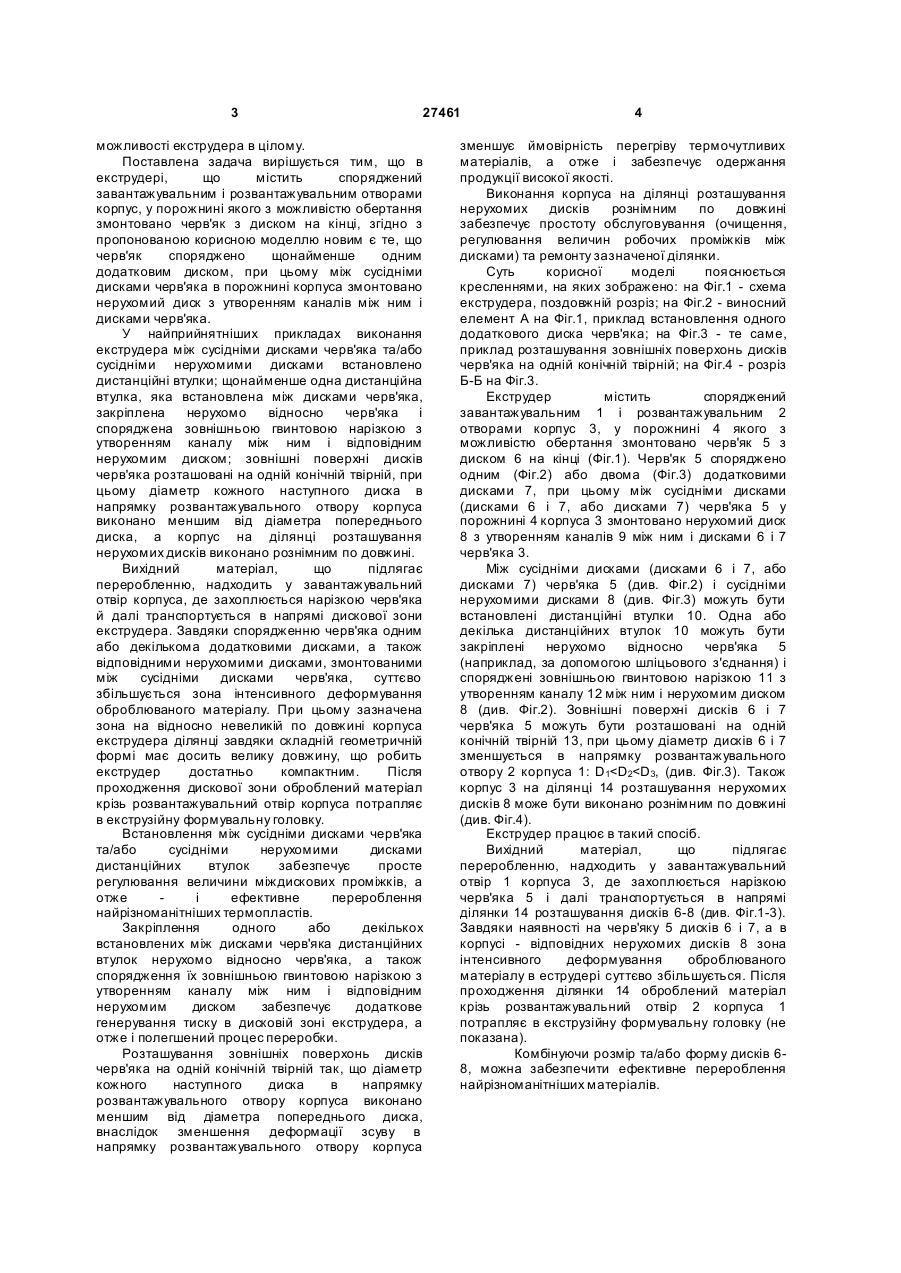

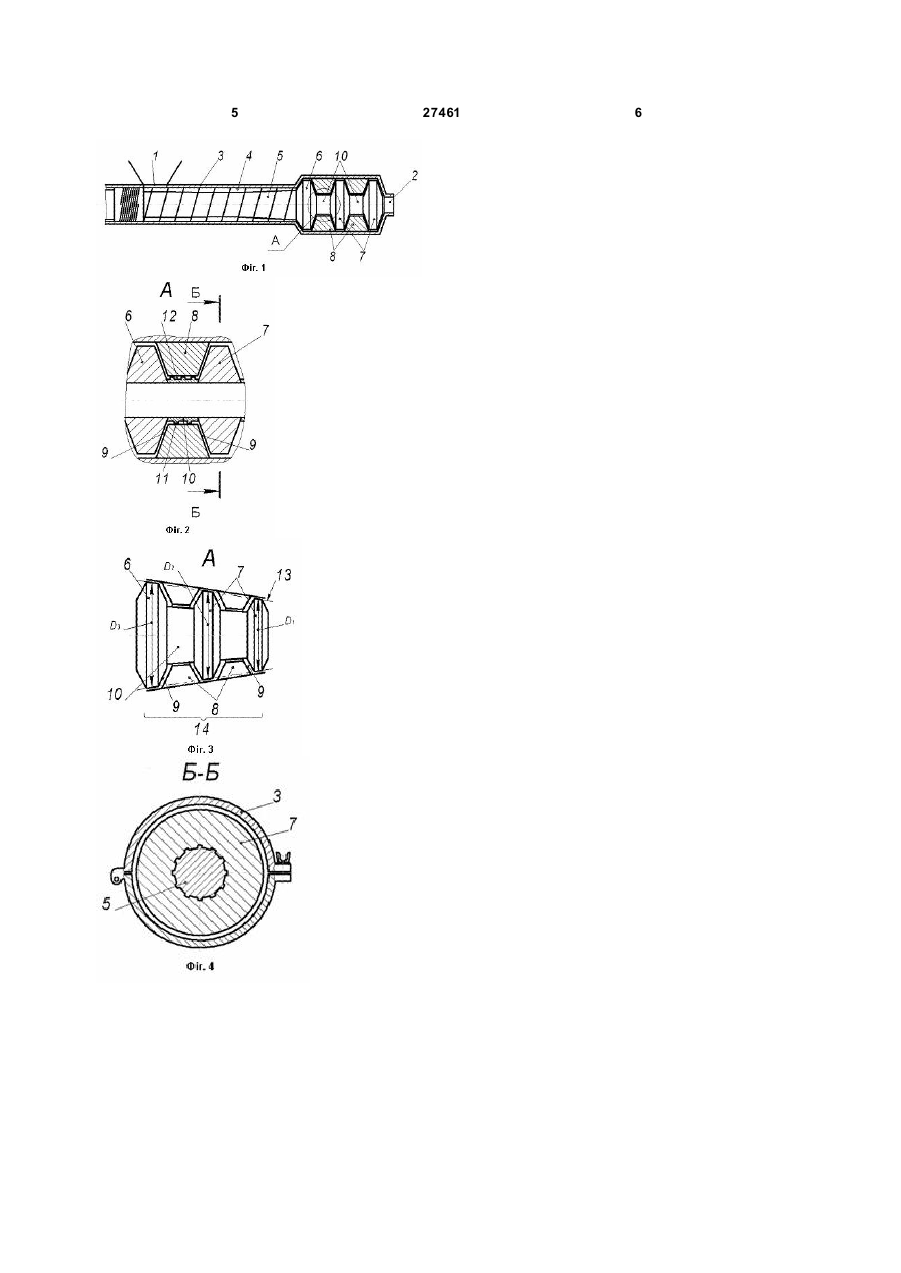

1. Екструдер, що містить оснащений завантажувальним і розвантажувальним отворами корпус, у порожнині якого з можливістю обертання змонтовано черв'як з диском на кінці, який відрізняє ться тим, що черв'як оснащено принаймні одним додатковим диском, причому між сусідніми дисками черв'яка в порожнині корпусу змонтовано нерухомий диск з утворенням каналів між ним і дисками черв'яка. U 2 (19) 1 3 27461 можливості екструдера в цілому. Поставлена задача вирішується тим, що в екструдері, що містить споряджений завантажувальним і розвантажувальним отворами корпус, у порожнині якого з можливістю обертання змонтовано черв'як з диском на кінці, згідно з пропонованою корисною моделлю новим є те, що черв'як споряджено щонайменше одним додатковим диском, при цьому між сусідніми дисками черв'яка в порожнині корпуса змонтовано нерухомий диск з утворенням каналів між ним і дисками черв'яка. У найприйнятніших прикладах виконання екструдера між сусідніми дисками черв'яка та/або сусідніми нерухомими дисками встановлено дистанційні втулки; щонайменше одна дистанційна втулка, яка встановлена між дисками черв'яка, закріплена нерухомо відносно черв'яка і споряджена зовнішньою гвинтовою нарізкою з утворенням каналу між ним і відповідним нерухомим диском; зовнішні поверхні дисків черв'яка розташовані на одній конічній твірній, при цьому діаметр кожного наступного диска в напрямку розвантажувального отвору корпуса виконано меншим від діаметра попереднього диска, а корпус на ділянці розташування нерухомих дисків виконано рознімним по довжині. Вихідний матеріал, що підлягає переробленню, надходить у завантажувальний отвір корпуса, де захоплюється нарізкою черв'яка й далі транспортується в напрямі дискової зони екструдера. Завдяки спорядженню черв'яка одним або декількома додатковими дисками, а також відповідними нерухомими дисками, змонтованими між сусідніми дисками черв'яка, суттєво збільшується зона інтенсивного деформування оброблюваного матеріалу. При цьому зазначена зона на відносно невеликій по довжині корпуса екструдера ділянці завдяки складній геометричній формі має досить велику довжину, що робить екструдер достатньо компактним. Після проходження дискової зони оброблений матеріал крізь розвантажувальний отвір корпуса потрапляє в екструзійну формувальну головку. Встановлення між сусідніми дисками черв'яка та/або сусідніми нерухомими дисками дистанційних втулок забезпечує просте регулювання величини міждискових проміжків, а отже і ефективне перероблення найрізноманітніших термопластів. Закріплення одного або декількох встановлених між дисками черв'яка дистанційних втулок нерухомо відносно черв'яка, а також спорядження їх зовнішньою гвинтовою нарізкою з утворенням каналу між ним і відповідним нерухомим диском забезпечує додаткове генерування тиску в дисковій зоні екструдера, а отже і полегшений процес переробки. Розташування зовнішніх поверхонь дисків черв'яка на одній конічній твірній так, що діаметр кожного наступного диска в напрямку розвантажувального отвору корпуса виконано меншим від діаметра попереднього диска, внаслідок зменшення деформації зсуву в напрямку розвантажувального отвору корпуса 4 зменшує ймовірність перегріву термочутливих матеріалів, а отже і забезпечує одержання продукції високої якості. Виконання корпуса на ділянці розташування нерухомих дисків рознімним по довжині забезпечує простоту обслуговування (очищення, регулювання величин робочих проміжків між дисками) та ремонту зазначеної ділянки. Суть корисної моделі пояснюється кресленнями, на яких зображено: на Фіг.1 - схема екструдера, поздовжній розріз; на Фіг.2 - виносний елемент А на Фіг.1, приклад встановлення одного додаткового диска черв'яка; на Фіг.3 - те саме, приклад розташування зовнішніх поверхонь дисків черв'яка на одній конічній твірній; на Фіг.4 - розріз Б-Б на Фіг.3. Екструдер містить споряджений завантажувальним 1 і розвантажувальним 2 отворами корпус 3, у порожнині 4 якого з можливістю обертання змонтовано черв'як 5 з диском 6 на кінці (Фіг.1). Черв'як 5 споряджено одним (Фіг.2) або двома (Фіг.3) додатковими дисками 7, при цьому між сусідніми дисками (дисками 6 і 7, або дисками 7) черв'яка 5 у порожнині 4 корпуса 3 змонтовано нерухомий диск 8 з утворенням каналів 9 між ним і дисками 6 і 7 черв'яка 3. Між сусідніми дисками (дисками 6 і 7, або дисками 7) черв'яка 5 (див. Фіг.2) і сусідніми нерухомими дисками 8 (див. Фіг.3) можуть бути встановлені дистанційні втулки 10. Одна або декілька дистанційних втулок 10 можуть бути закріплені нерухомо відносно черв'яка 5 (наприклад, за допомогою шліцьового з'єднання) і споряджені зовнішньою гвинтовою нарізкою 11 з утворенням каналу 12 між ним і нерухомим диском 8 (див. Фіг.2). Зовнішні поверхні дисків 6 і 7 черв'яка 5 можуть бути розташовані на одній конічній твірній 13, при цьому діаметр дисків 6 і 7 зменшується в напрямку розвантажувального отвору 2 корпуса 1: D1
