Всмоктувальний глушник герметичного холодильного компресора

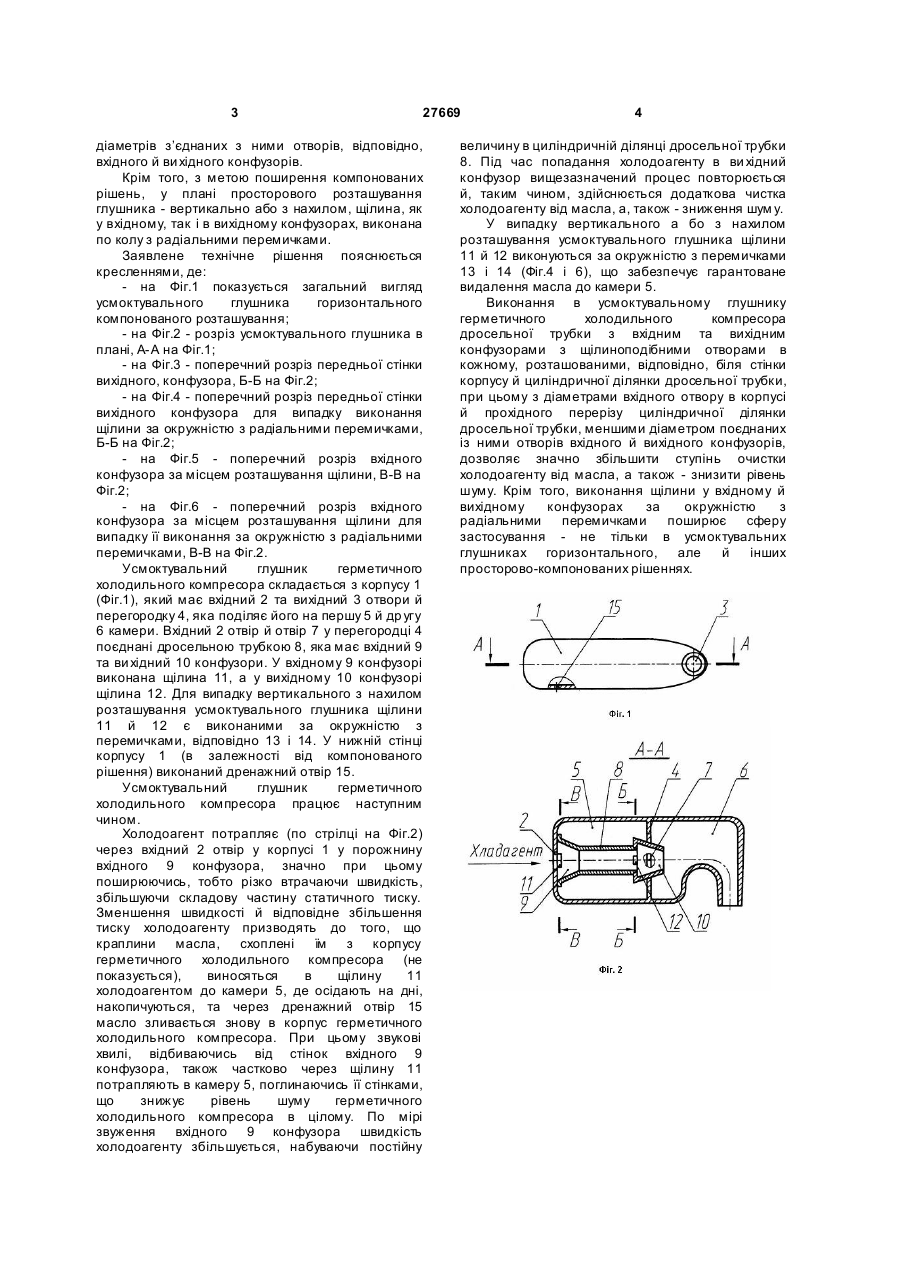

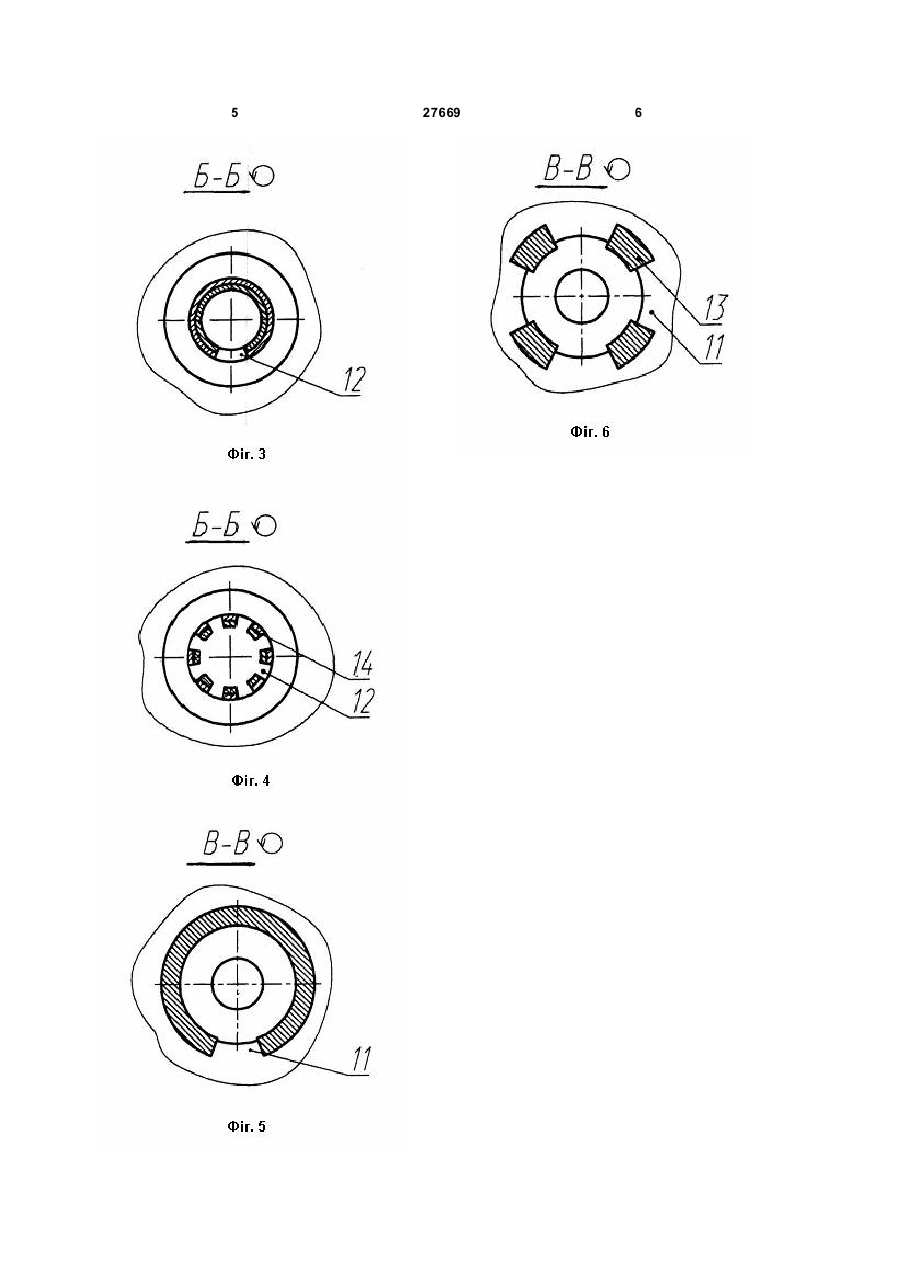

1. Всмоктувальний глушник герметичного холодильного компресора, що містить корпус з вхідним та вихідними отворами, поділений перегородкою на дві камери, в першій з яких 3 27669 діаметрів з’єднаних з ними отворів, відповідно, вхідного й ви хідного конфузорів. Крім того, з метою поширення компонованих рішень, у плані просторового розташування глушника - вертикально або з нахилом, щілина, як у вхідному, так і в вихідному конфузорах, виконана по колу з радіальними перемичками. Заявлене технічне рішення пояснюється кресленнями, де: - на Фіг.1 показується загальний вигляд усмоктувального глушника горизонтального компонованого розташування; - на Фіг.2 - розріз усмоктувального глушника в плані, А-А на Фіг.1; - на Фіг.3 - поперечний розріз передньої стінки вихідного, конфузора, Б-Б на Фіг.2; - на Фіг.4 - поперечний розріз передньої стінки вихідного конфузора для випадку виконання щілини за окружністю з радіальними перемичками, Б-Б на Фіг.2; - на Фіг.5 - поперечний розріз вхідного конфузора за місцем розташування щілини, В-В на Фіг.2; - на Фіг.6 - поперечний розріз вхідного конфузора за місцем розташування щілини для випадку її виконання за окружністю з радіальними перемичками, В-В на Фіг.2. Усмоктувальний глушник герметичного холодильного компресора складається з корпусу 1 (Фіг.1), який має вхідний 2 та вихідний 3 отвори й перегородку 4, яка поділяє його на першу 5 й др угу 6 камери. Вхідний 2 отвір й отвір 7 у перегородці 4 поєднані дросельною трубкою 8, яка має вхідний 9 та ви хідний 10 конфузори. У вхідному 9 конфузорі виконана щілина 11, а у вихідному 10 конфузорі щілина 12. Для випадку вертикального з нахилом розташування усмоктувального глушника щілини 11 й 12 є виконаними за окружністю з перемичками, відповідно 13 і 14. У нижній стінці корпусу 1 (в залежності від компонованого рішення) виконаний дренажний отвір 15. Усмоктувальний глушник герметичного холодильного компресора працює наступним чином. Холодоагент потрапляє (по стрілці на Фіг.2) через вхідний 2 отвір у корпусі 1 у порожнину вхідного 9 конфузора, значно при цьому поширюючись, тобто різко втрачаючи швидкість, збільшуючи складову частину статичного тиску. Зменшення швидкості й відповідне збільшення тиску холодоагенту призводять до того, що краплини масла, схоплені їм з корпусу герметичного холодильного компресора (не показується), виносяться в щілину 11 холодоагентом до камери 5, де осідають на дні, накопичуються, та через дренажний отвір 15 масло зливається знову в корпус герметичного холодильного компресора. При цьому звукові хвилі, відбиваючись від стінок вхідного 9 конфузора, також частково через щілину 11 потрапляють в камеру 5, поглинаючись її стінками, що знижує рівень шуму герметичного холодильного компресора в цілому. По мірі звуження вхідного 9 конфузора швидкість холодоагенту збільшується, набуваючи постійну 4 величину в циліндричній ділянці дросельної трубки 8. Під час попадання холодоагенту в ви хідний конфузор вищезазначений процес повторюється й, таким чином, здійснюється додаткова чистка холодоагенту від масла, а, також - зниження шум у. У випадку вертикального а бо з нахилом розташування усмоктувального глушника щілини 11 й 12 виконуються за окружністю з перемичками 13 і 14 (Фіг.4 і 6), що забезпечує гарантоване видалення масла до камери 5. Виконання в усмоктувальному глушнику герметичного холодильного компресора дросельної трубки з вхідним та вихідним конфузорами з щілиноподібними отворами в кожному, розташованими, відповідно, біля стінки корпусу й циліндричної ділянки дросельної трубки, при цьому з діаметрами вхідного отвору в корпусі й прохідного перерізу циліндричної ділянки дросельної трубки, меншими діаметром поєднаних із ними отворів вхідного й вихідного конфузорів, дозволяє значно збільшити ступінь очистки холодоагенту від масла, а також - знизити рівень шуму. Крім того, виконання щілини у вхідному й вихідному конфузорах за окружністю з радіальними перемичками поширює сферу застосування - не тільки в усмоктувальних глушниках горизонтального, але й інших просторово-компонованих рішеннях. 5 27669 6
